驱动IC使用CO5300。按照厂家所给接线图，基于esp32S3 按如下规则接线。

编号	ESP32-S3 GPIO	模块引脚名称	功能说明	分类
1	GPIO19	LCD_RESET	LCD 复位	LCD 控制
2	GND	GND	地线	电源
3	GPIO20	LCD_TE	撕裂检测，可选	LCD 控制
4	GPIO21	LCD_CS	LCD 片选	QSPI
5	GPIO47	SPI_CLK	QSPI 时钟	QSPI
6	GPIO48	SPI_SI01	QSPI IO1	QSPI
7	GPIO41	SIOO (IO0)	QSPI IO0	QSPI
8	GND	GND	地线	电源
9	—	NC	无连接	无需连接
10	—	NC	无连接	无需连接
11	3.3V / 5V	VBAT	主供电	电源
12	3.3V / 5V	VBAT	主供电（同上）	电源
13	GND	GND	地线	电源
14	GND	GND	地线	电源
15	3.3V	VDD	IO电压参考	电源
16	3.3V	TP_VDD	触摸供电	电源
17	GPIO35	TP_INT	触摸中断	触摸（I2C）
18	GPIO36	TP_RST	触摸复位	触摸（I2C）
19	GPIO37	TP_SDA	触摸数据线	触摸（I2C）
20	GPIO38	TP_SCL	触摸时钟线	触摸（I2C）
21	GND	GND	地线	电源
22	GPIO39	SPI_SIO3	QSPI IO3	QSPI
23	GPIO40	SPI_SI02	QSPI IO2	QSPI
24	3.3V	VCI_EN	电源使能，高电平有效	控制

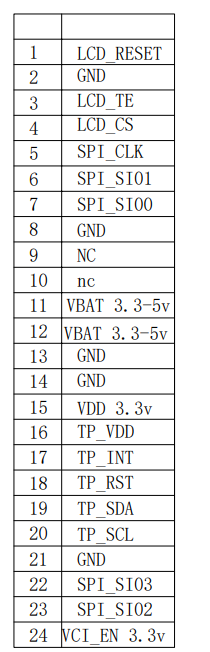

厂家给的屏幕引脚定义如下：

按硬件接好线，然后进行驱动移植。首先移植屏幕显示驱动。CO5300 屏幕所用到的是这款驱动IC。先阅读厂家给的代码。

QUAD SPI 接口中，命令/读写操作用的是 1 根线（串行），而 像素数据的写入用的是 4 根线（并行），能加快数据传输速度。

命令阶段：标准 SPI（MOSI）
像素数据阶段：切换为 QSPI 模式，使用 SIO0~SIO3

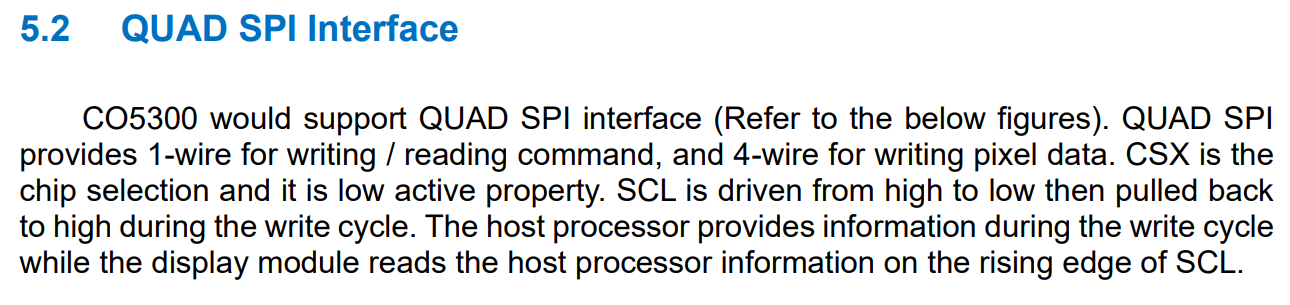

依据来源于数据手册这段话：

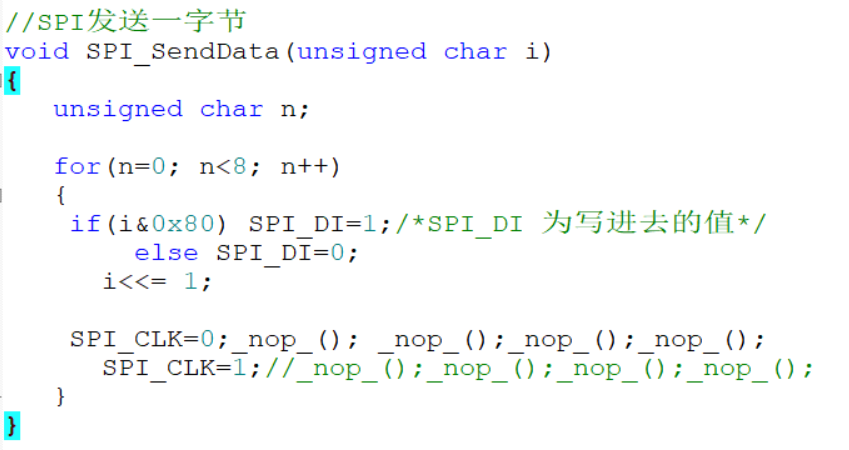

命令控制SPI，发送一字节函数

对于段中的这句话理解是：

SCL is driven from high to low then pulled back to high during the write cycle.

👉 SPI 的 SCL 时钟线（对应 ESP32 上的 SPI_CLK）：

写周期中，时钟信号从高 → 低 → 再回到高，用于时序控制

⚠️ 注意：这与标准 SPI 模式 0（CPOL=0, CPHA=0）相符，CO5300 SPI 时序为：上升沿采样（rising edge）。

了解了屏幕是如何写入数据后，我们现在看看SPI具体写入哪些数据。

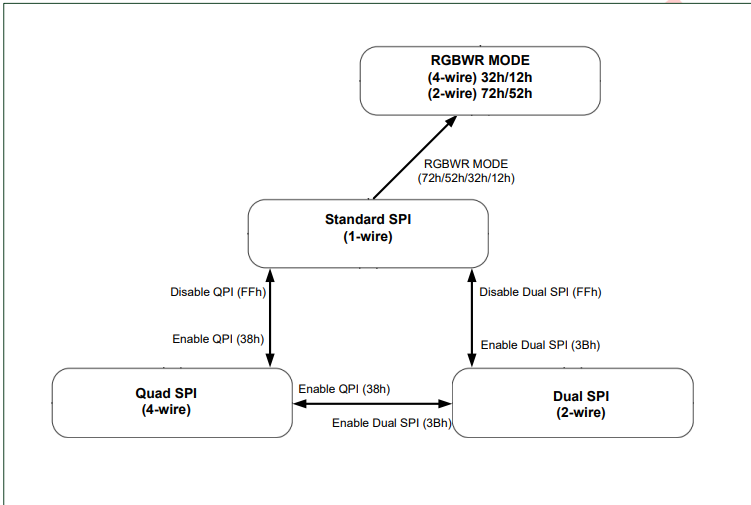

QUAD SPI接口包含三种操作模式，标准SPI、双SPI和四SPI。这些模式的结构如下。

这里展示了如何从上电默认的一线spi 转换到其他模式。其中要RGB为什么会有两组命令，我猜想是为了区分和控制RGB888和RGB565。

使用流程举例（以 QSPI 为例）

MCU 上电后，默认使用标准 SPI

发送配置命令（如设置分辨率、偏压、帧率等）

发 0x38 命令 → 启用 QSPI 模式

发 0x32 命令 → 通知屏幕：我要写图像数据了（QSPI，RGB888）

开始通过 SIO0 ~ SIO3 发像素数据

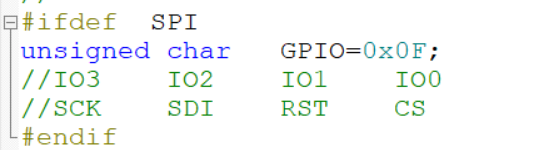

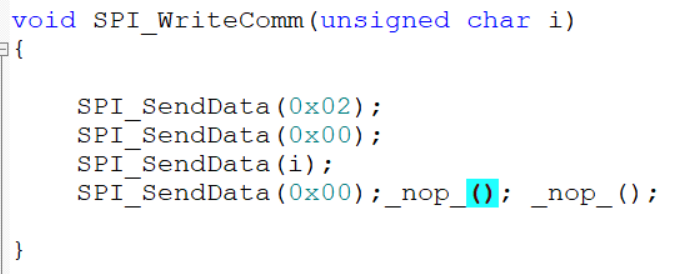

那么我们看到厂家给的代码

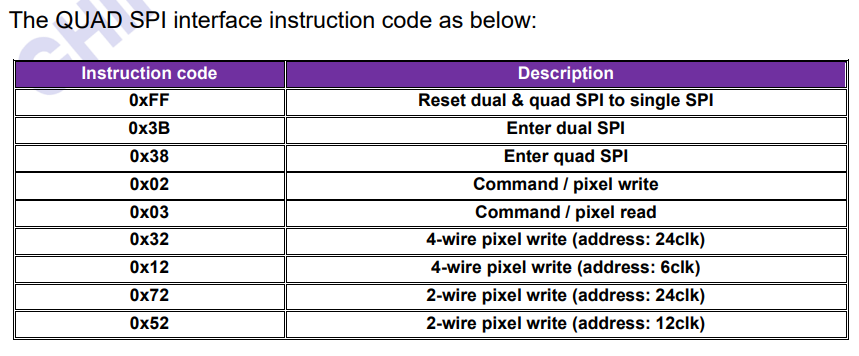

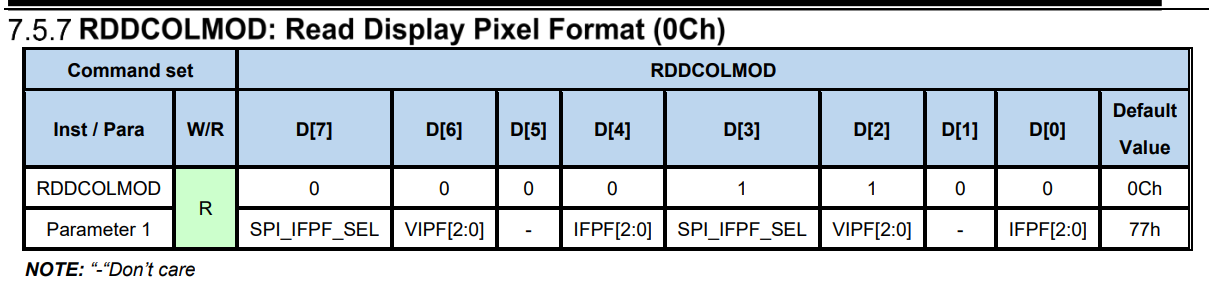

在这里 0x02是什么意思呢？看到数据手册当中的这个表。

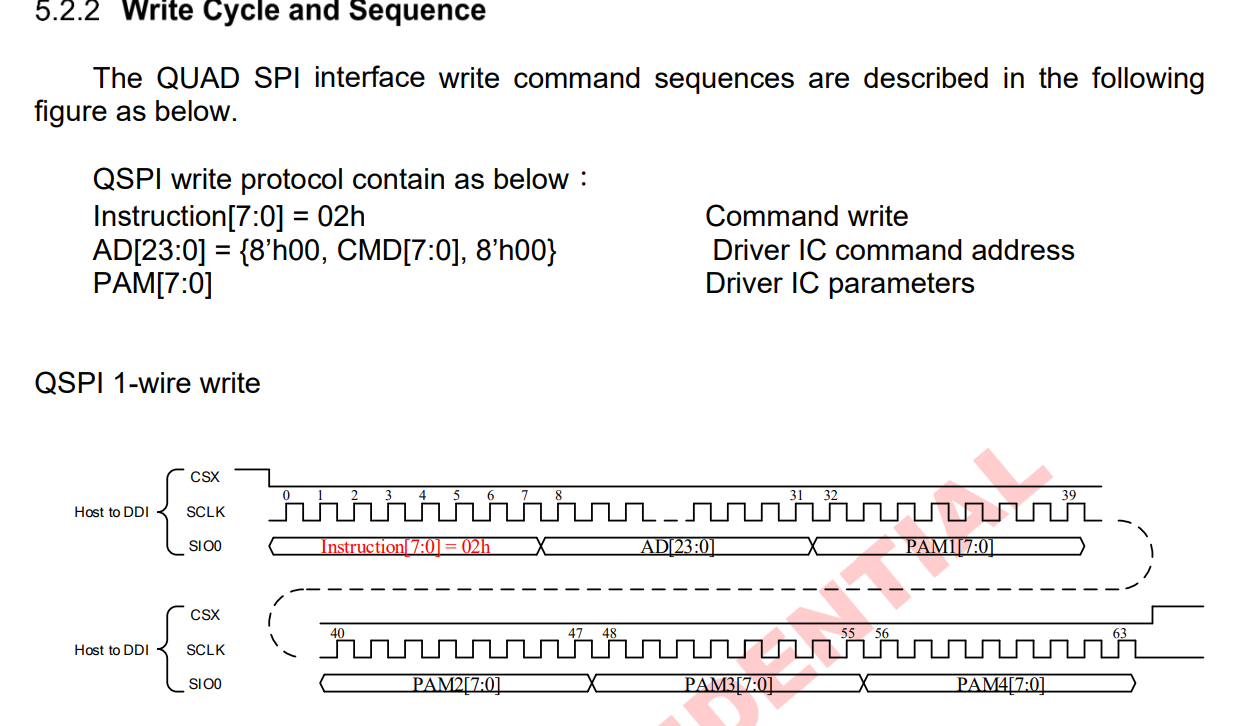

是控制或者像素点写入命令！为何代码中又又0x00呢，我猜想是占位符的作用。这个时候我们去看一下一线写入时序图。

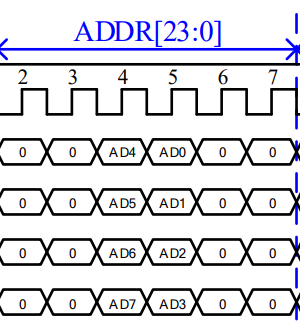

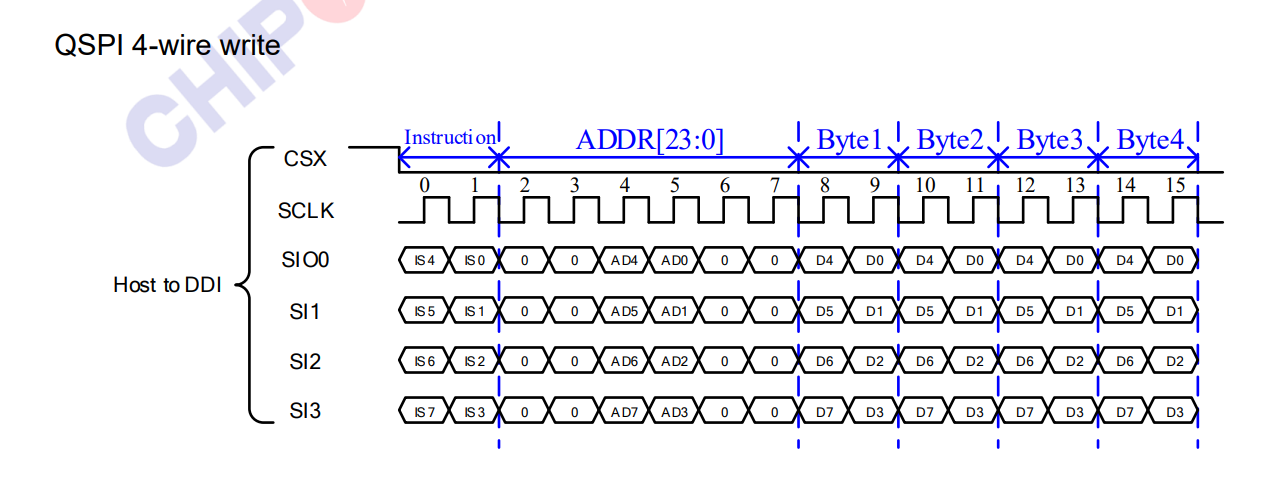

可以看到发送0x02。但是上图还不能确定为什么要写0x00，看下图四线的就知道了，地址实际上是使用到1字节，前后两字节用作填充的。故而在SPI_SendData(i);前后各有一字节的0x00。

接着我们看一下QSPI 4-wire write 是如何实现的：

SCLK上升沿有效，地址是三字节。一个时钟周期并行发送4个bit。

我们接着看QSPI 4-wire 在代码中如何实现写的,看下图代码（这里由于代码比较长截图不方便我放在代码框中）。

//这个是四线spi的传输数据 高字节在前
void SPI_WriteData1(unsigned char i)
{
  SPI_CLK=0;_nop_(); _nop_();
	  if(i&0x80) SPI_D3=1;
      	else SPI_D3=0;

		if(i&0x40) SPI_D2=1;
      	else SPI_D2=0;

		if(i&0x20) SPI_D1=1;
      	else SPI_D1=0;

		if(i&0x10) SPI_DI=1;
      	else SPI_DI=0;

      SPI_CLK=1;//_n
	_nop_();_nop_();
		  SPI_CLK=0;_nop_(); _nop_();
		  if(i&0x08) SPI_D3=1;
      	else SPI_D3=0;

		if(i&0x04) SPI_D2=1;
      	else SPI_D2=0;

		if(i&0x02) SPI_D1=1;
      	else SPI_D1=0;

		if(i&0x01) SPI_DI=1;
      	else SPI_DI=0;

      SPI_CLK=1;_nop_();_nop_();
}

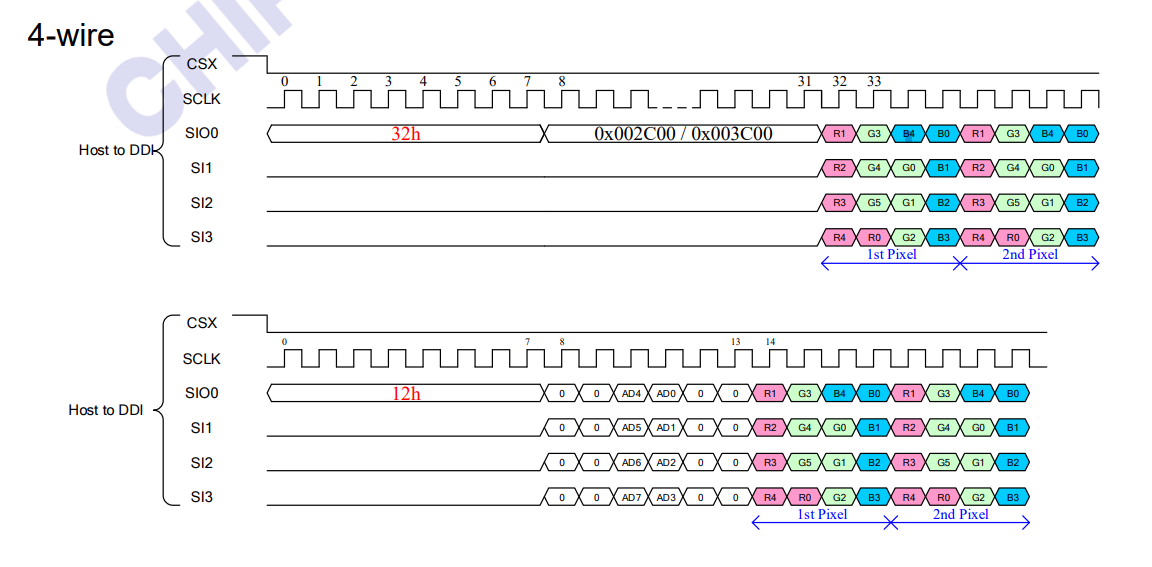

除了数据传输，后面我们来研究一下RGB数据是如何传输的，这个主要是图像数据传输。我们这里主要是去看RGB565，先看时序图。

0x32表示采用四线，0x2C/0x3C表示地址选择，地址阶段为 24 个时钟（= 3 字节）随后开始写像素数据。

0x12表示采用四线，地址阶段为 6个时钟（= 0.75 字节）随后开始写像素数据。

这里就有疑问了为什么会有两个写地址呢？原因如下：

0x32 是万能 QSPI 写命令，适用于所有图像传输；
0x12 是轻量快速命令，适用于小区域图像刷新。
二者写的是一样的像素格式（如 RGB565），只是地址阶段不同。

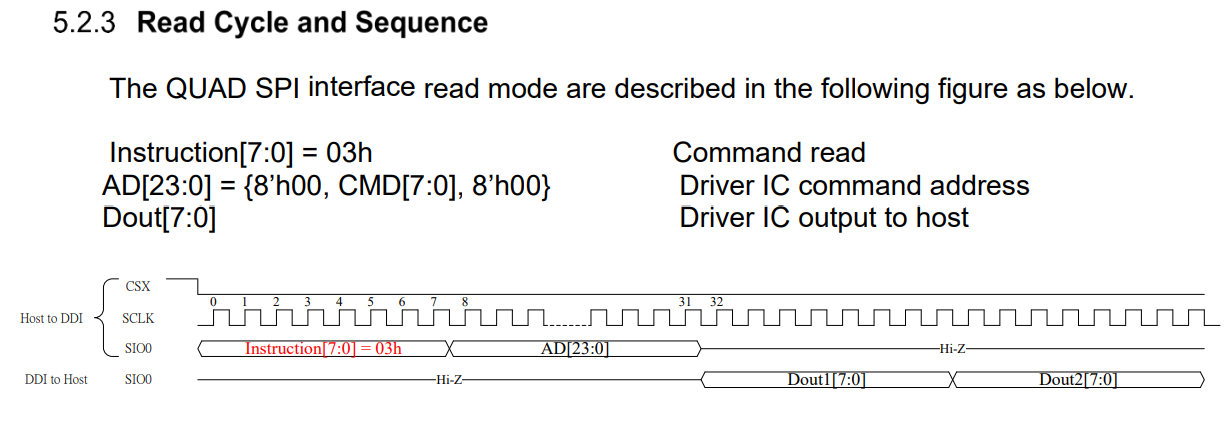

我们继续往下看，上面说的都是写命令，我们接着写读取命令，读取的时候是one-wire SIDO接口输出

通过这个我们可以读取到很多数据。后面在去学习如何读取屏幕数据。

我们先了解一下 TE（Tearing Effect）这个信号引脚的相关知识。

这是指 屏幕在绘制一行像素前后，还会有短暂的“空白区域”，就是 HBP 和 HFP。这些区域不会显示内容，是给驱动 IC 做同步用的。

↓ 这一帧结了
┌───────────────┐
│ VBP 区域 │ ← 屏幕在这个阶段没有画图（可以安全更新）
│───────────────│
│ 图像有效区域 │ ← 一行一行地刷图
│───────────────│
│ VFP 区域 │
└───────────────┘
↑ 下一帧要开始了

消隐区内更新数据是“安全”的，避免图像撕裂。

这个芯片当中给了几种模式，那么我在这里就选取其中mode1。

在 TE 模式 1 下，输出的 TE 信号只包含**垂直同步（V-sync）和垂直消隐（V-Blanking）**信息。也就是说，这个信号只告诉你“我现在是不是在消隐期”。也就是：

tvdh（高电平）：LCD 没有从帧缓存更新内容（处于消隐区）✅ ← 主机可以写数据
tvdl（低电平）：LCD 正在从帧缓存更新内容（正在刷新）❌ ← 避免写入，防撕裂

其他模式后续再说。

←---------------- 水平方向 ----------------→

| HBP（水平后消隐） | 有效显示像素区 | HFP（水平前消隐） |

模式	含义	适合用途
Mode 1	只含 V-Sync（整帧刷新区间）	最基础的防撕裂，同步整帧
Mode 2	含 V + H 同步，行和帧都考虑	精细同步，适合高帧率动画
Mode 3	刷到第 N 行时输出 TE 脉冲（由寄存器设置）	自定义同步点，精准控制刷新时机

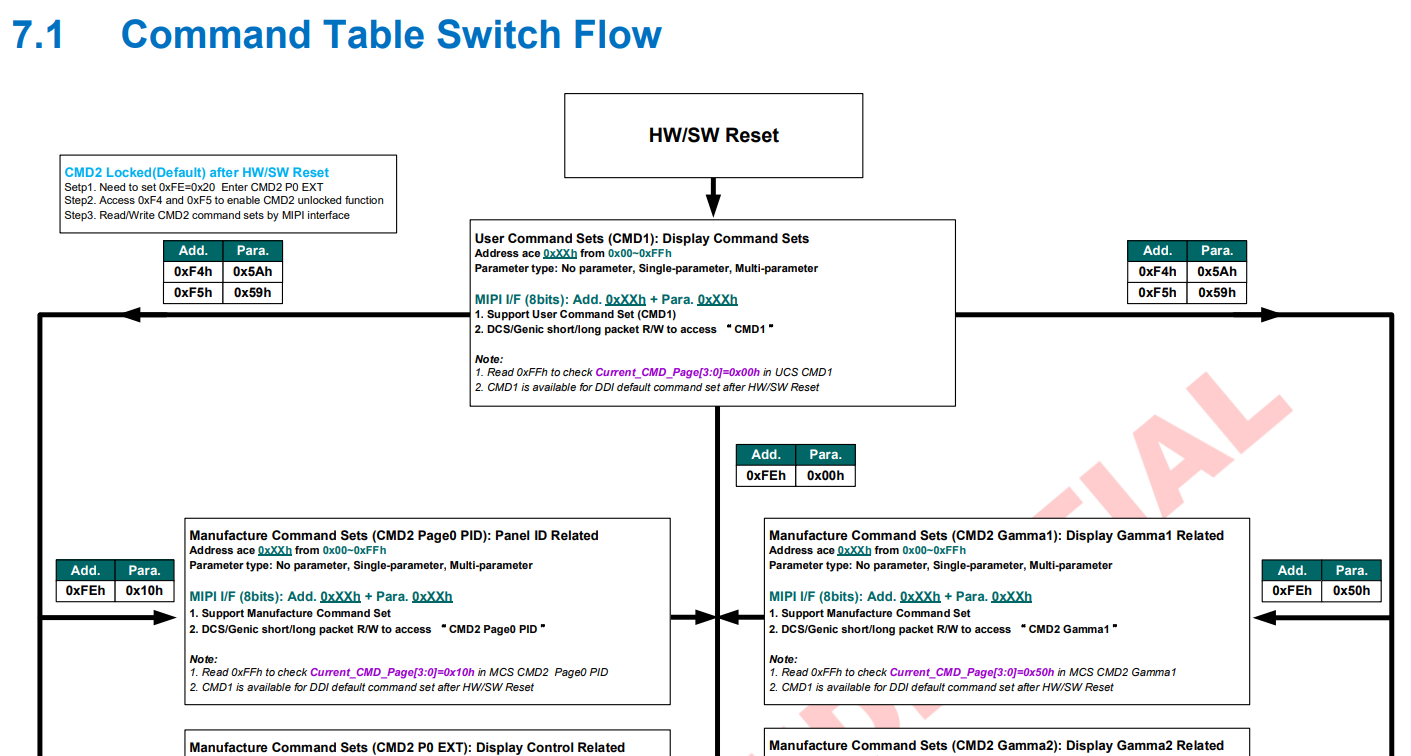

有了上述知识后，我们开始学习CO5300的具体命令。下面这个图就是命令框图，但是是mipi接口
