Ansys模态计算结果图片批量导出命令流

最新推荐文章于 2024-05-18 22:27:05 发布
最新推荐文章于 2024-05-18 22:27:05 发布
阅读量3.1k 收藏 14
点赞数 3
分类专栏： 模态输出结果 图片批量导出 文章标签： ansys
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_46606397/article/details/119867777
版权

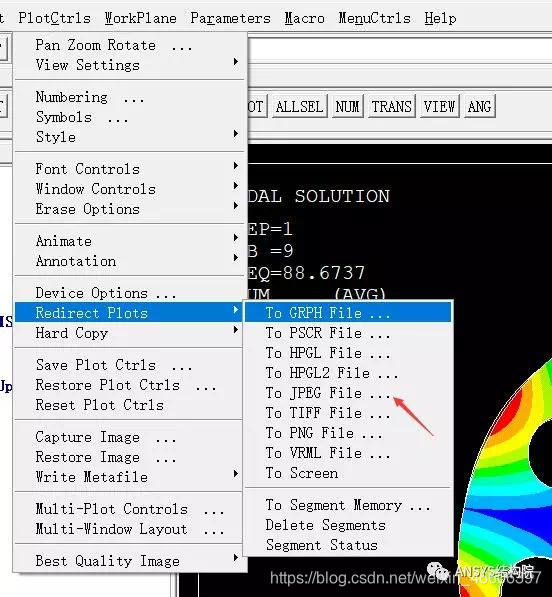

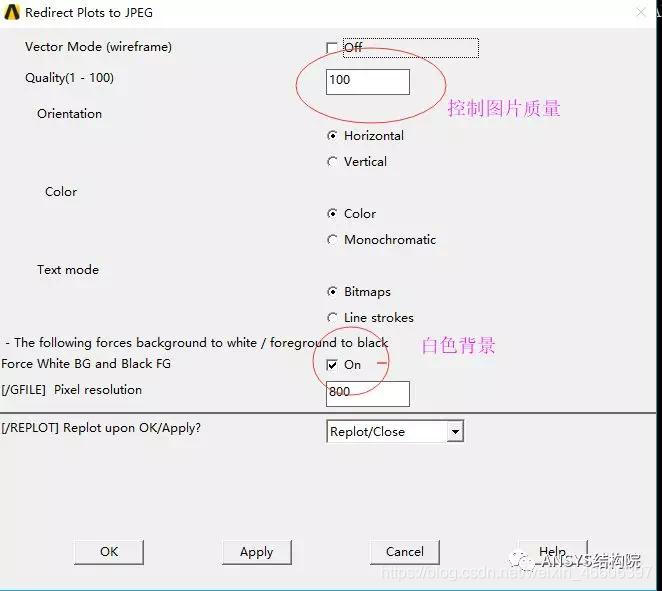

1.设置图片输出质量



2.命令流一键导出

*do,i,1,10            ###输出前10阶计算结果图片

set,1,i                 ####构造循环

plnsol,u,sum

/image,save,'D:\ANSYS\ban%i%',bmp                 ### 输出文件路径

*enddo
