相控阵天气雷达的扫描方式

相对于传统雷达的机械扫描，即通过控制雷达天线的转动实现扫描俯仰角的变化，相控阵雷达通过电扫方式实现俯仰角上雷达波束的快速转动，大大缩减了探测的时间。

相控阵天气雷达的扫描方式有单波束窄发窄收、宽波束发射多波束接收和多波束发射多波束接收等。

单波束发射单波束接收很容易理解，即发射一个波位则接收一个波束，一般发射波束宽度会设计较窄。

宽波束发射多波束接收，即发射一个波束宽度较大的发射波束，接收时通过波束合成转换成几个接收波束，但相邻接收波束的副瓣容易相互影响。

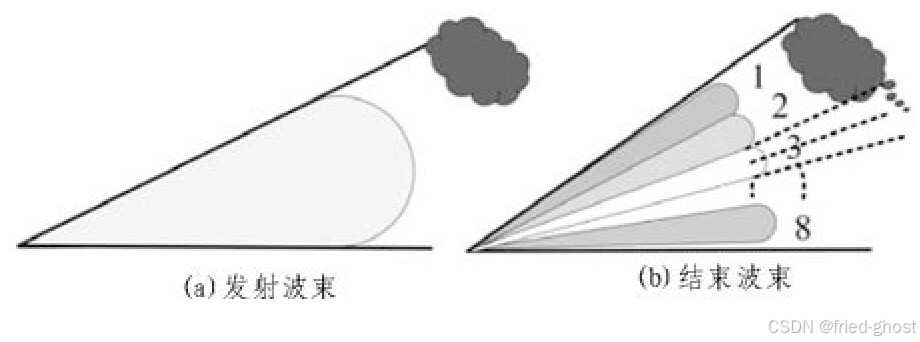

宽发窄收副瓣污染（来源：文献[1]）

多波束发射多波束接收可以通过“分时+频分多波束”脉冲体制实现，即在一个发射波位里，通过采用不同中心频率的脉冲波形分别覆盖该发射波位的不同仰角，在接收时每个不同频点的波束再通过波束合成分别转换乘成多个接收波束，发射时是分时发射，接收时则同时接收不同频点的发射波束。

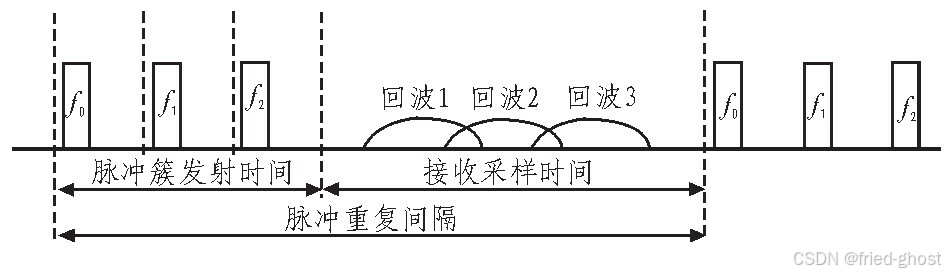

分时+频分多波束发射时序（来源：文献[1]）

（一般，波位是相对发射而言，波束是相对接收而言，即雷达扫描俯仰角范围是0-25°，雷达发射波束宽度是2.5°，则要覆盖整个俯仰扫描范围需要10个波位。）

参考文献：

[1]王刚,魏艳强,王志锐,等.频分多波束技术在相控阵天气雷达中的应用[J].电子设计工程,2021,29(01):68-71.DOI:10.14022/j.issn1674-6236.2021.01.014.
