提示:本文章只针对离线模式下的AD,AD版本为AD21。
前言
作为嵌入式工程师,平时经常会用到git去管理自己的代码。但是git能对PCB文件进行管理吗?答案是一定的。本文就将通过AD21给大家介绍如何在离线模式下使用git对AD21的PCB文件实现版本控制。
一、版本控制状态

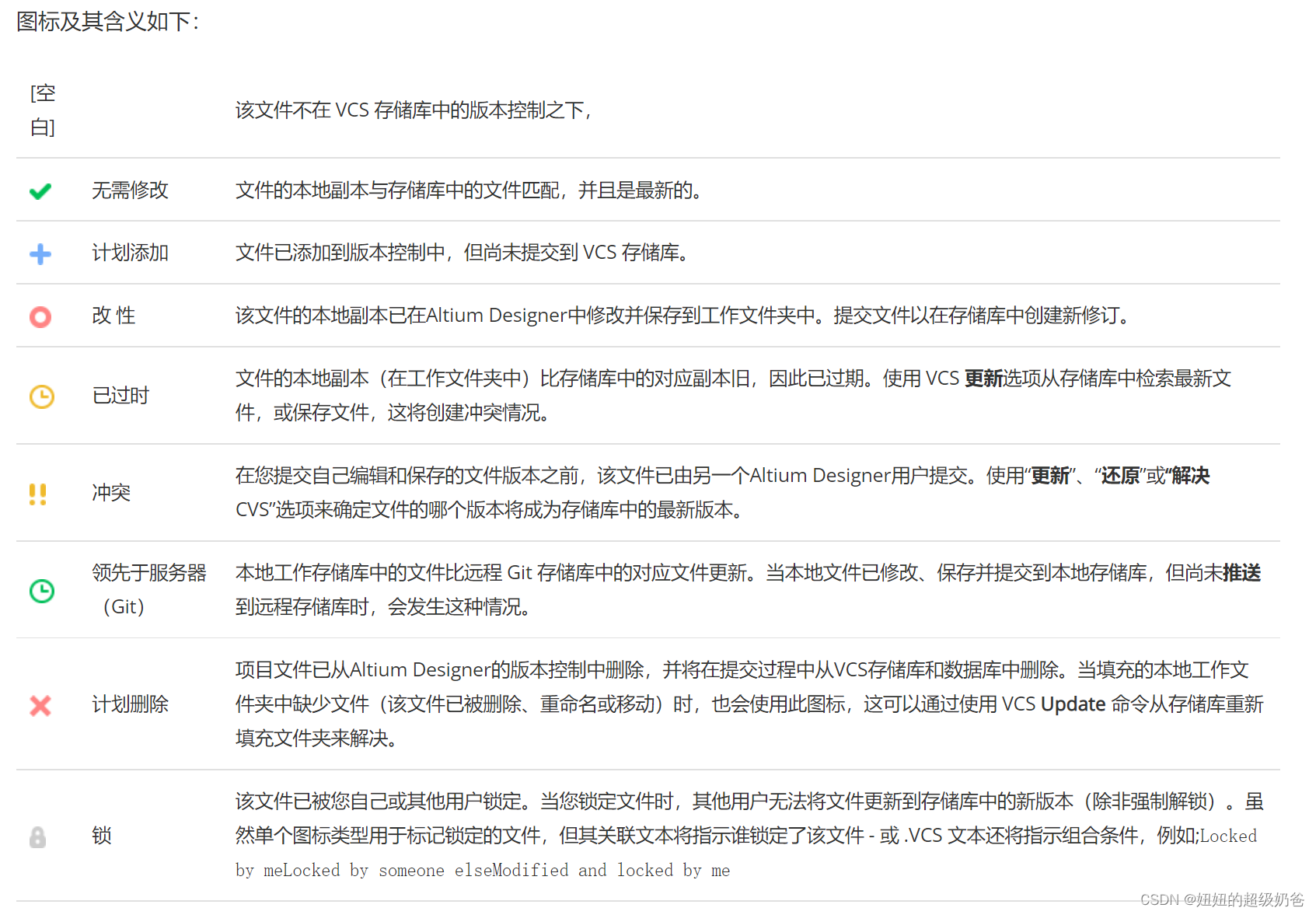

大家先熟悉一下下面的一些图标,之后会用到。
二、将项目添加到 Git
例如,可以使用基本的Git命令行工具将现有的Altium Designer项目添加到本地Git存储库中。使用此方法,项目文件夹将成为本地(工作)Git 存储库。
在这里,这些工具用于:
- 在项目文件夹中创建(初始化)工作 Git 存储库。
- 将项目文件添加到 Git 版本控制。文件规范添加文件*.*但不添加文件夹。
- 第三行git remote命令忽略就好。
注: 以下提交和推送过程也可以使用命令行工具完成,但在本例中,这些步骤是在Altium Designer中完成的,如下所述。
在Altium Designer中打开项目时,项目和存储管理器面板中的文件状态为(计划添加)。执行这一步之前,注意先重启AD软件,不然不会显示图标。然后提交到工作存储库时,文件将更改为状态 (领先于服务器),因为它们尚未在远程 Git 存储库中进行版本控制。
这一步可以找单个文件然后右击,选择“版本控制”中的“提交”,
在comment里写上注释,便于日后查看。
Push 命令会将本地存储库文件更新到远程 Git 服务器,该服务器可能会请求目标存储库的有效凭据 - 一次性关闭过程。请注意,提交和推送操作可以在Altium Designer中的一个操作中调用(提交和推送),但出于说明目的,本文分各个步骤完成。
三、比较修订
使用版本控制的一项宝贵资产是能够比较设计文件的历史修订,这由Altium Designer的内置差分比较器提供,可从存储管理器面板访问。当与“差异”面板结合使用时,可以在以交互方式浏览受影响的对象时,在 VCS 修订之间进行逻辑或图形比较。原理图和PCB版本都可以进行比较。
► 有关导航差异的详细信息,请参阅“差异”面板页面。
若要在两个修订版本之间进行比较,请在“存储管理器”面板的“VCS 修订版本”列表中选择这两个条目(使用标准的 Ctrl+click 方法),然后从面板的右键单击上下文菜单中选择“比较”命令。
两个文件修订都将以分屏模式打开,在那里可以直观地比较它们。显示的差异由在“项目选项”对话框 – “项目 » 项目选项”的“比较器”选项卡中为“物理比较类型”选择的选项决定。
查找和查看比较差异的关键位于“差异”面板中,该面板提供了文档之间逻辑或图形差异的可选列表。面板列出的每个文档修订的条目与编辑器交互,允许在选择时以图形方式突出显示检测到的差异(例如移动的对象)。
比较功能也适用于PCB文档的修订,以及原理图和基于文本的文档的修订。
“比较”命令可以应用于任何修订对,包括当前本地修订(在工作文件夹中)和存储库中的较新修订版本之间的修订。
总结
以上就是今天要讲的内容,本文仅仅简单介绍了离线模式下git对于AD软件进行版本控制的使用,而git提供AD的版本控制功能远不止于此。
