如何将立创商城的原理图和PCB元件导入自己的库
1. 上立创商城导出自己所需要的元件

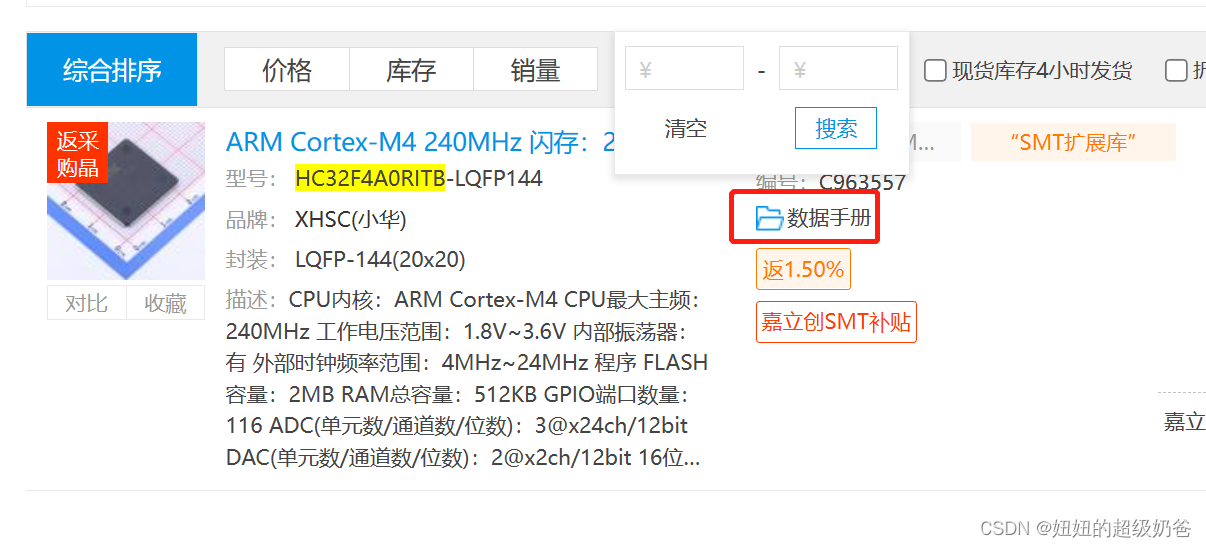

点击“数据手册”；

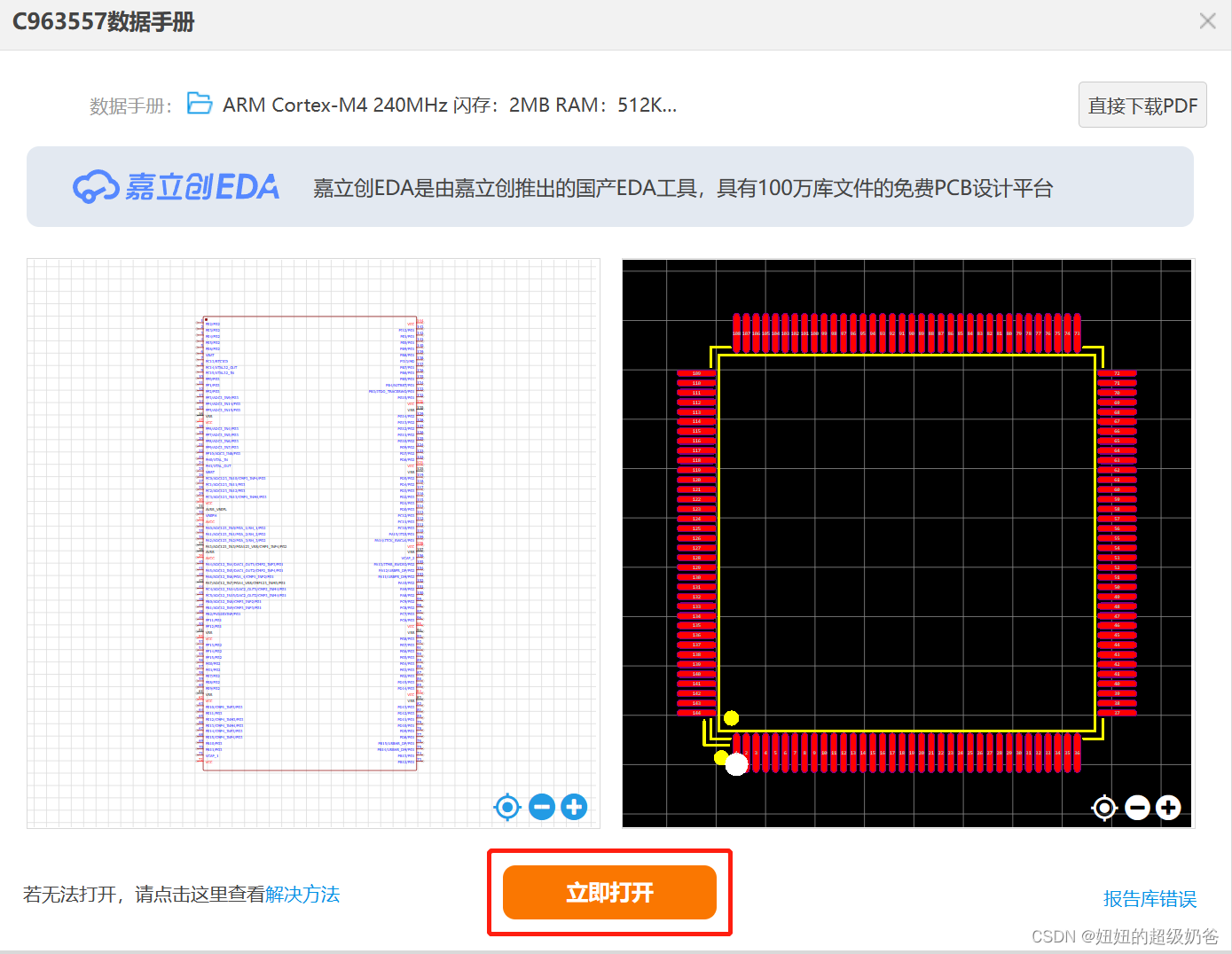

点击“立即打开”；

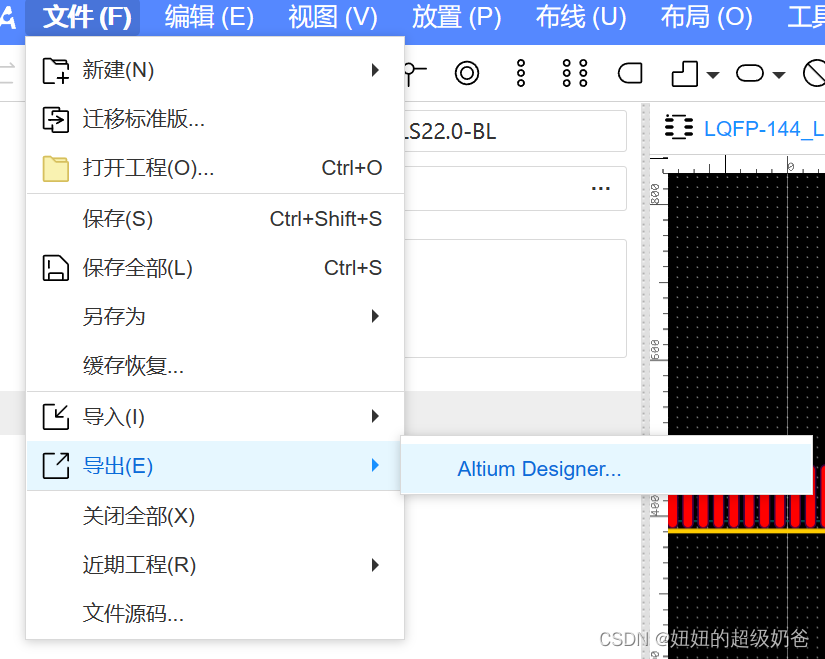

打开“文件”，“导出”按钮中选择“altium designer”；
保存元件的SCHDOC和PCBDOC两个文件。
2. 导入私有库至工程
由于要从原先的工程里将一颗STM32芯片换成华大的mcu，首先要在原先的工程中导入自己的库（原先的工程是同事做的）。

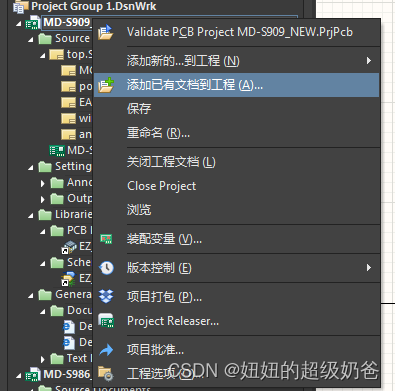

右击PrjPcb工程文件，点击“添加已有文档到工程”；

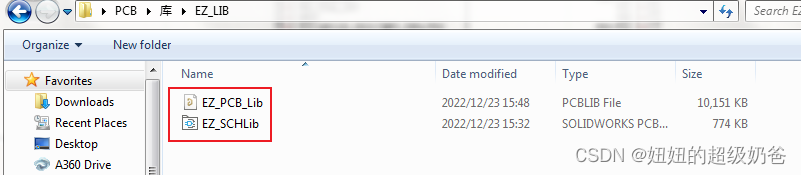

选择原理图和PCB库，之后就会多出“Libraries”这个文件夹；
3. 导入立创元件至私有库

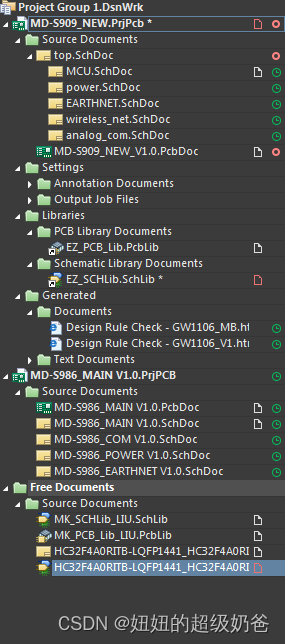

打开立创元件的文件（这里以原理图元件为例，PCB元件也是一样的）；此时该元件将以Free Documents的身份出现在我们的AD软件中；
保持在该元件的页面，点击“设计”中的“生成原理图库”；
此时，就可以从新生成的库里面复制拷贝元件到另一个库（私有库）啦，之后删除这个新生成的库；大功告成！
