赛元MB0036的可视化代码开发

赛元MB0036开发板概述

赛元MB0036开发板主控 MCU 芯片型号为 SC95F8767，集成触控模块及 ISP 烧录模块。其触控模块是一大特色，可以直接用于设计按键。新定义商城地址（新注册用户可免费申领MB0036）

开发板原理图及触控硬件设计方法

主控MCU中标注TKxx的引脚都可以用于设计触控按键开发。值得注意的是，开发板中对于外接低频晶振并未焊接元器件。

开发触摸按键时，需要添加CMOD参考电容，当采用高灵敏触控模式时，外接的CMOD电容容值范围位472~104，推荐使用103电容，CMOD参考电容的材质无特殊要求。

采用高可靠触控时，CMOD外接电容容值范围位332~473，同样推荐103电容，建议使用温漂小，精度高的电容。此外CMOD电容尽量靠近芯片。

设计触控按键时，由于原理位电容变化，因此走线时，距离芯片越远的按键，其触控面积应当越大。

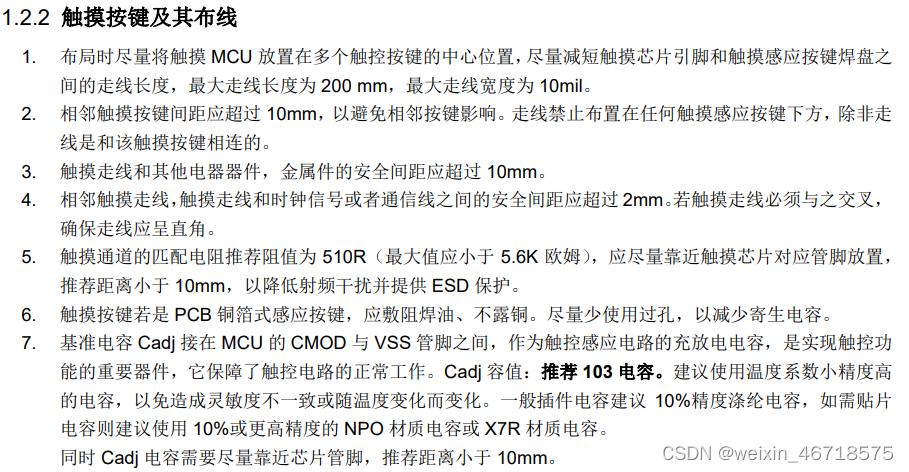

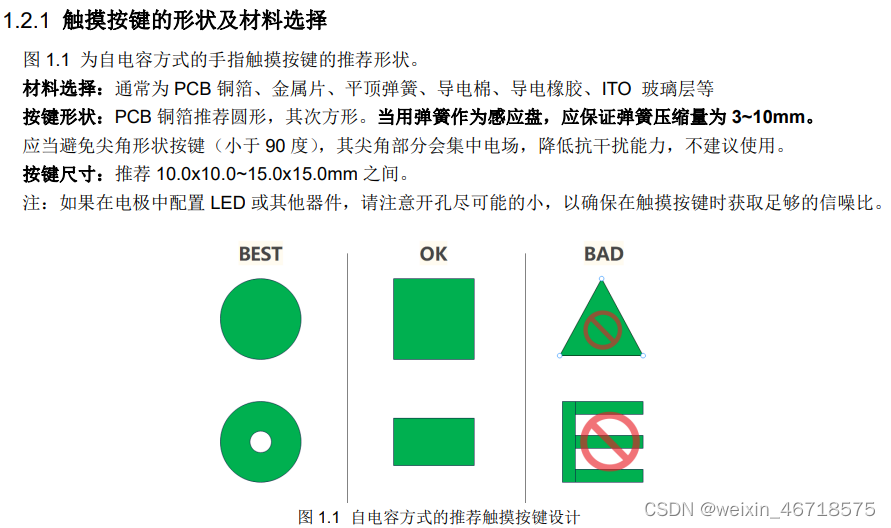

其触摸按键形状设计方法

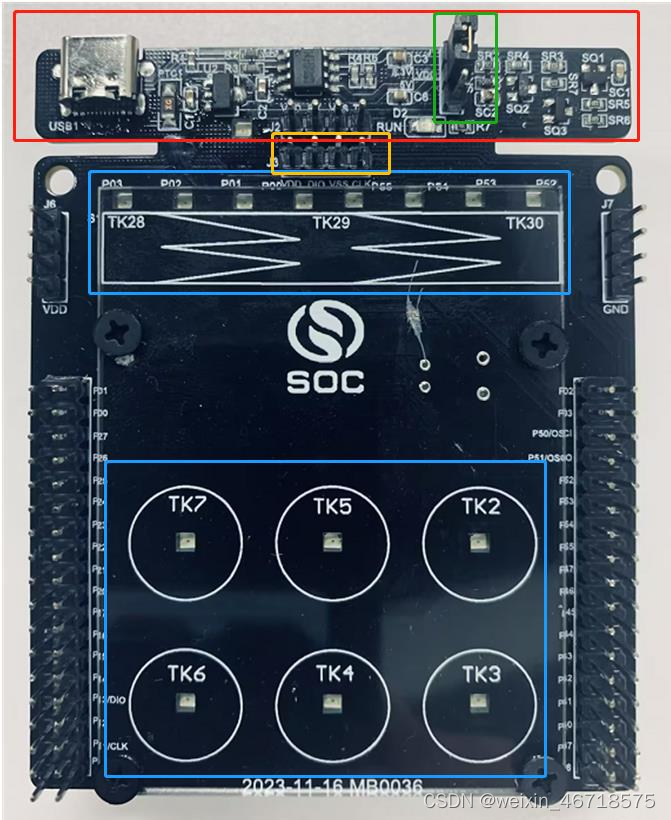

开发板中具体功能区域说明

1. 最上面红色位ISP烧录模块，采用的是CH340N，可用于ISP烧录

2. 黄色框位常规烧录接口，可以使用SC_Link Pro.(新注册的的用户有两张50元优惠券可以10元买个SC_Link Pro, 采用STM32F103C8T6设计，带屏幕的仿真器）

3. 绿色框位电压选择，链接type-c时，可以选择3.3V或者5V为芯片供电

4. 蓝色框中上面为滑条按键，下面为触控按键

易码魔盒EasyCodeCube

简介

        易码魔盒（EasyCodeCube）是赛元推出的代码自动生成工具（文中后续简称魔盒），目的是简化开发过程，降低用户的开发门槛。使用赛元的产品开发简便，容易复制到其他项目，降低客户开发的成本。下载地址

功能特点

   图形化编程 、用户无需关心底层代码

   自动生成标准化的底层配置代码 、驱动代码、逻辑代码

   完整的项目管理，易移植

   丰富的功能模块和示例提供学习、开发

   集成赛元配套工具，形成完整的软件生态

触控按键Demo

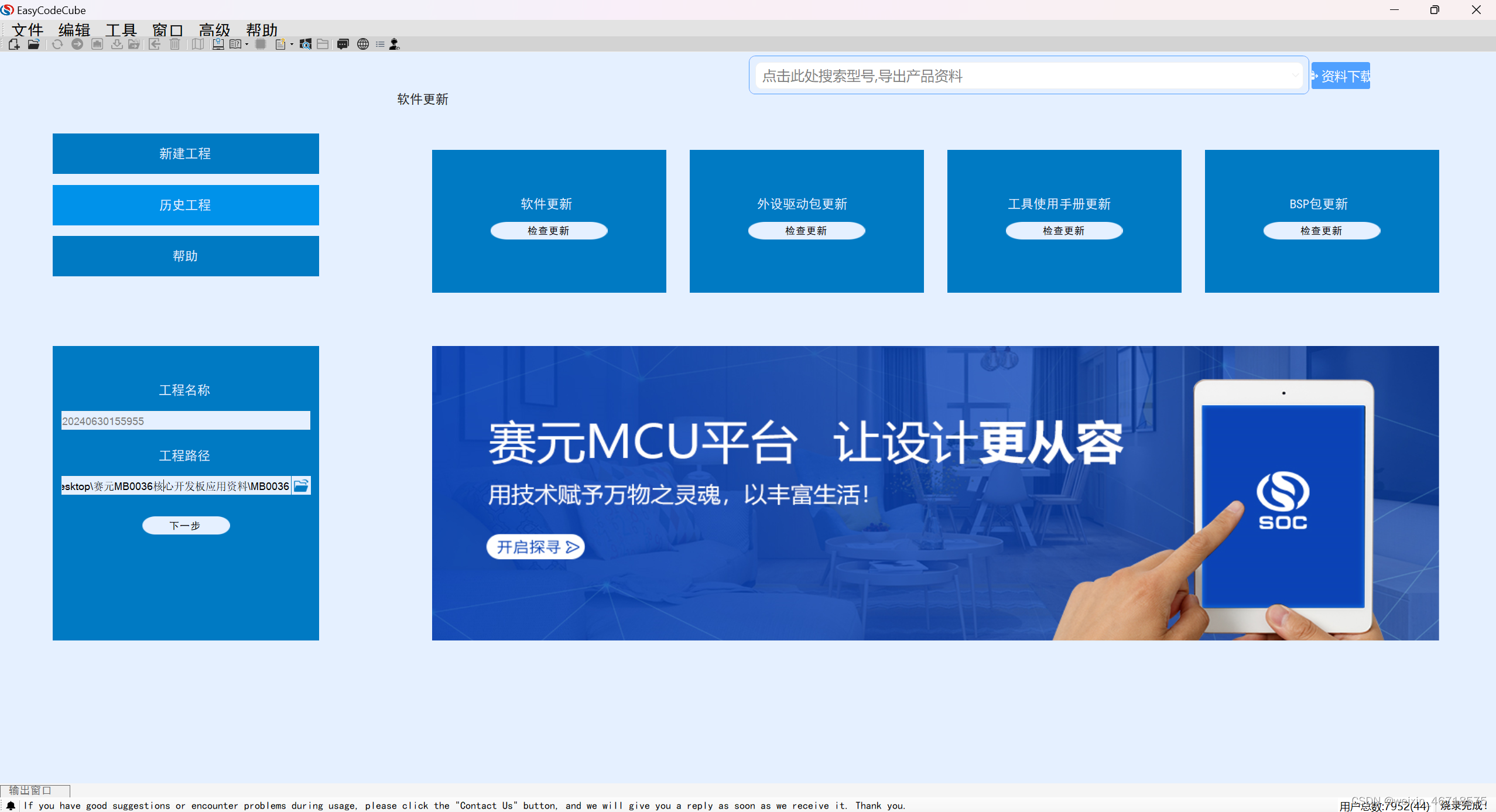

魔盒打开后的界面

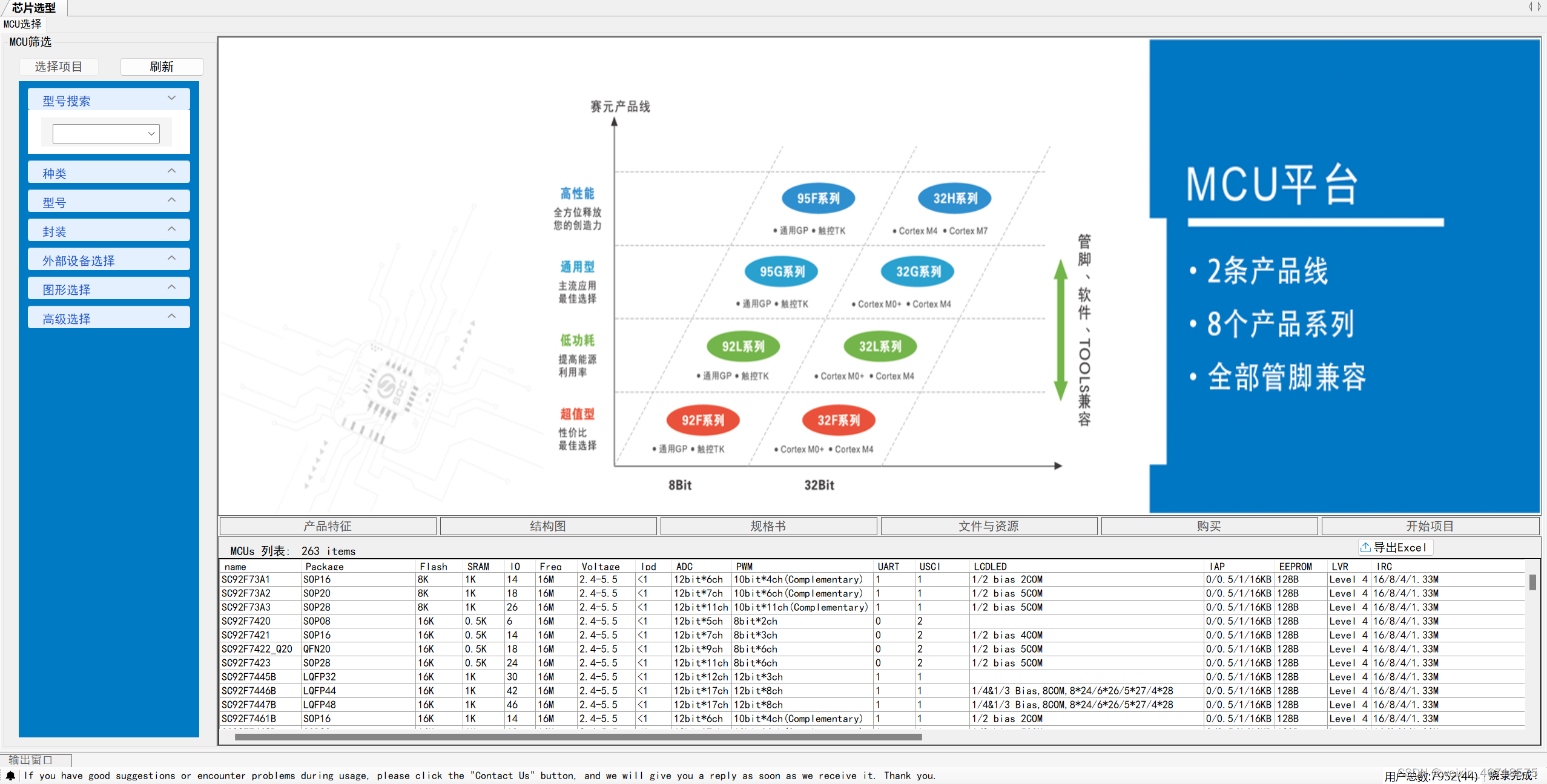

在工程名称中输入新建的工程名称——>点击下一步会出现选择MCU界面

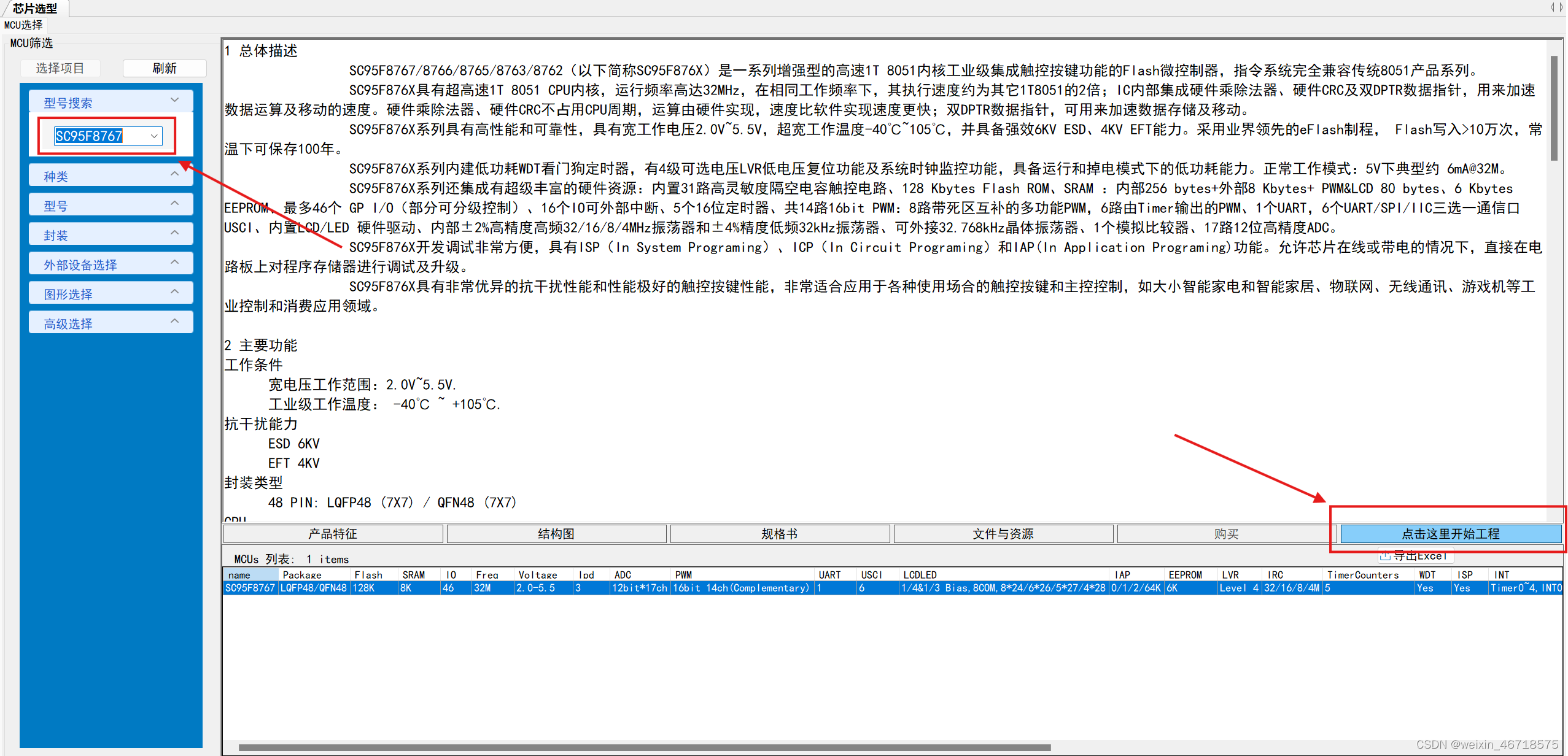

搜索SC95F8768，然后点击“点击这里开始工程”

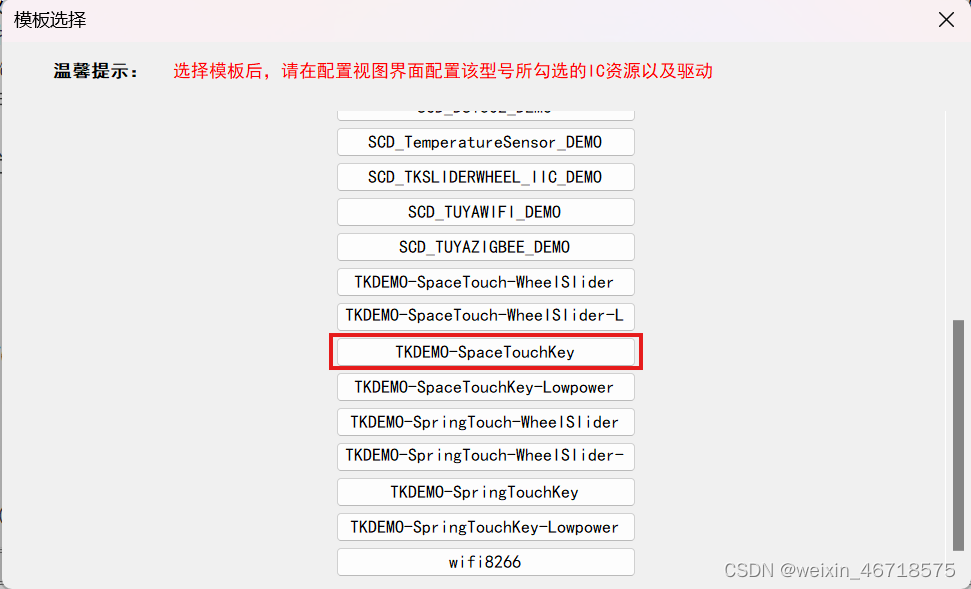

选择TKDEMO-SpaceTouchKey，双击创建工程，在TK触控 Configuration中可以对触控引脚进行控制。

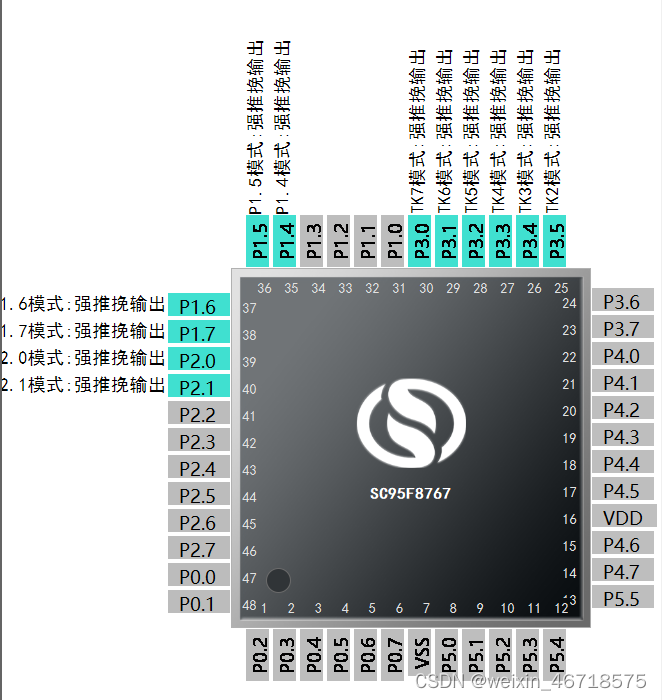

首先将P14~P21管脚设置输出模式，控制触控按键下的灯亮灭。再配置TK触控 Configuration中的普通按键通道,将TK2~TK7触控按键选中。

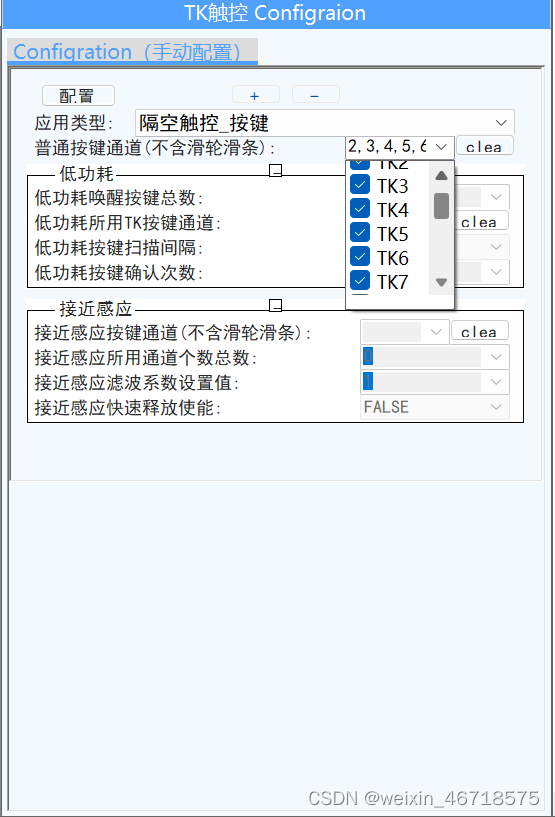

选中TK触控会在右边出现TK触控Configuration，选择TK2~TK7，作为触控按键输入方式

将MB0036开发板通过SC LINK Pro仿真器链接至电脑，点击TK触控Configuration中的配置按钮

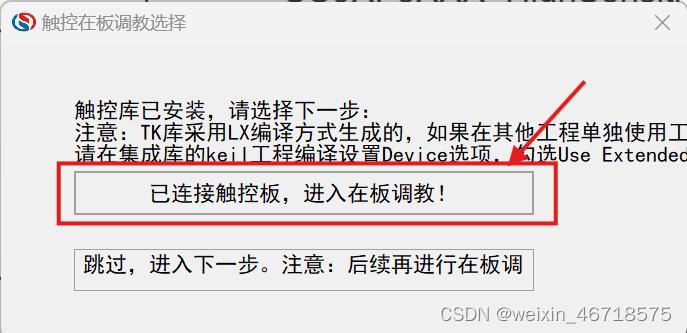

点击已连接触控板，进入在板调教，随后会出现弹窗，点击确认即可

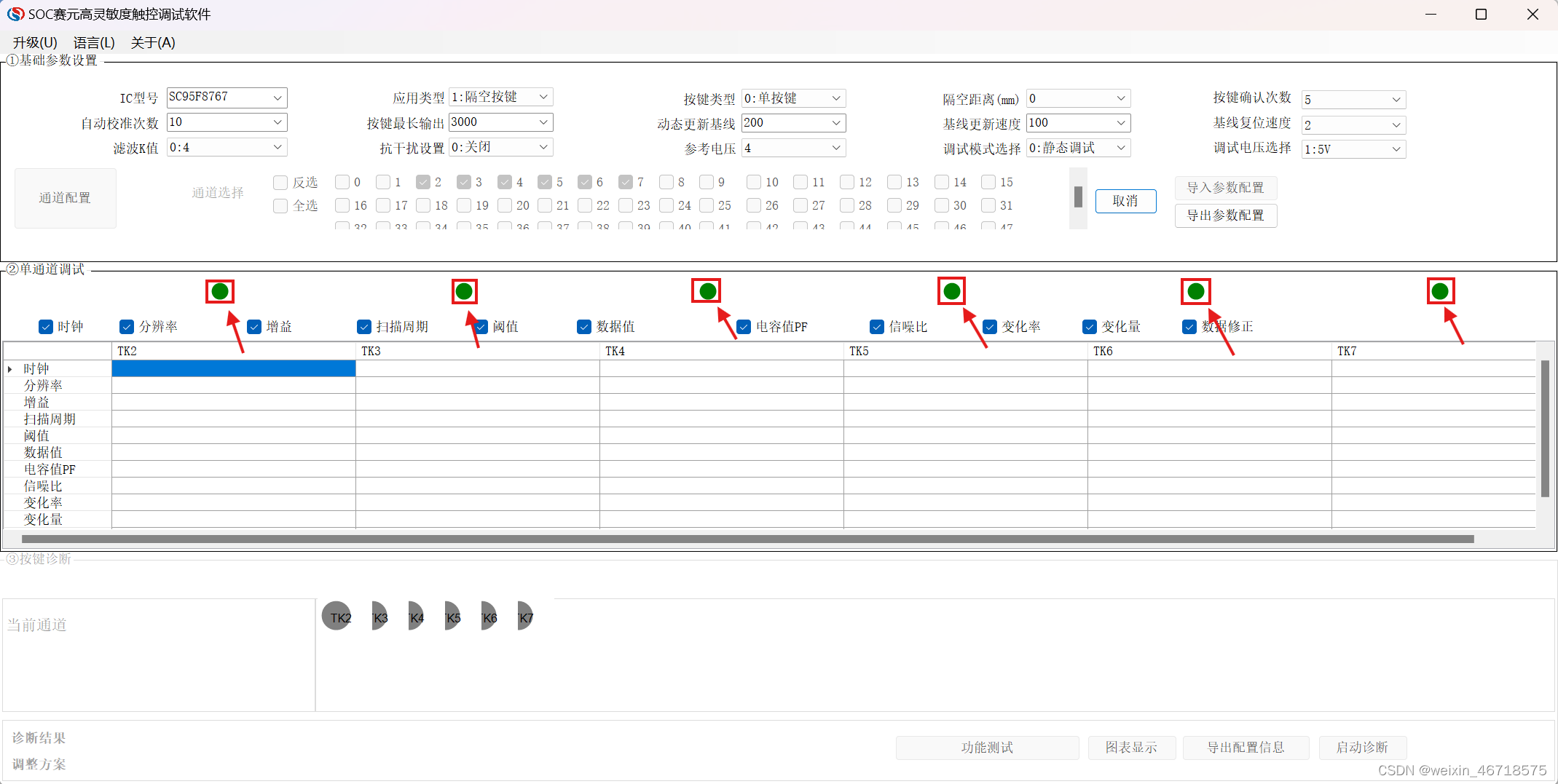

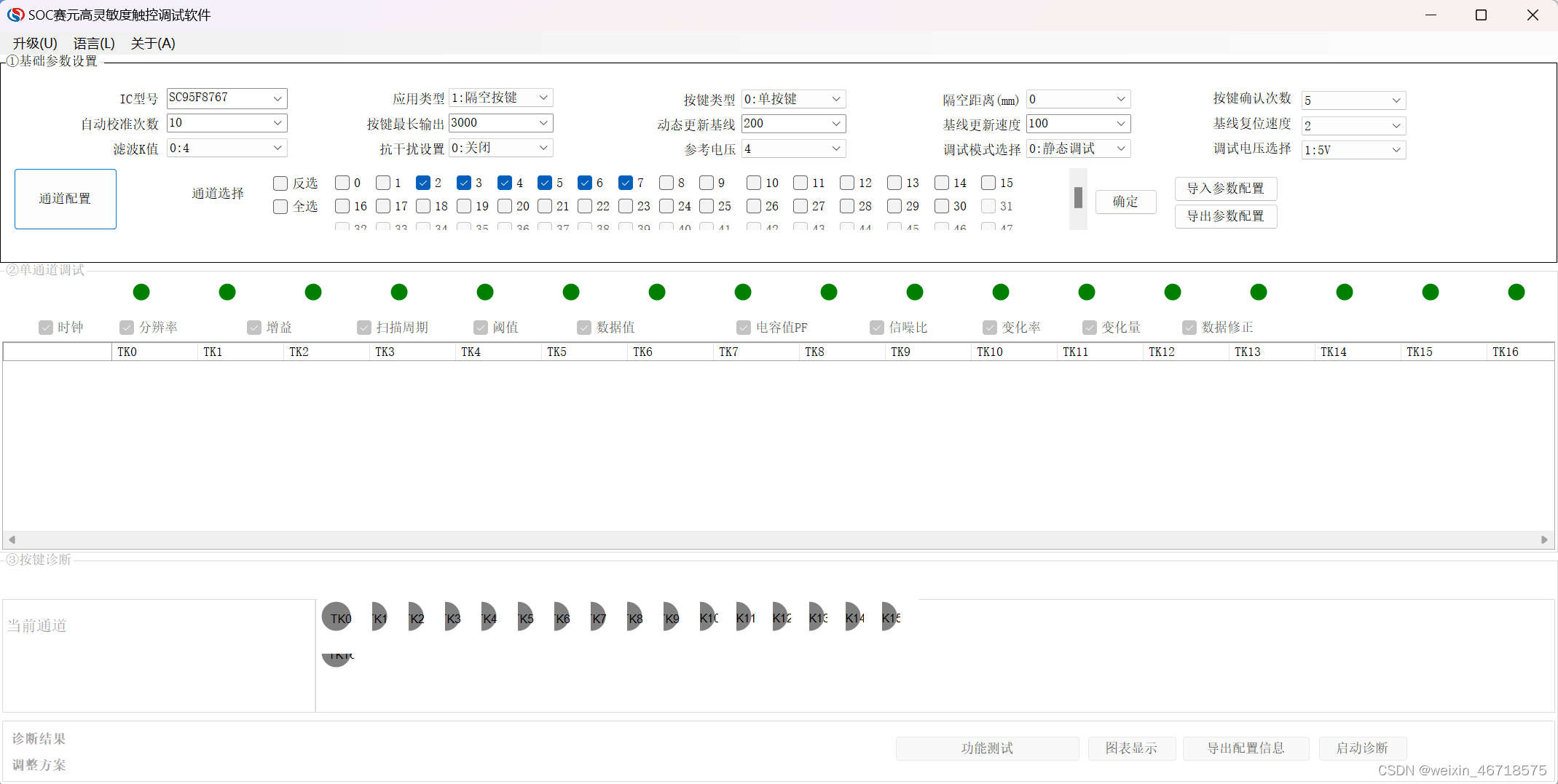

随后出现调控界面

通道选择在配置TK触控时已经设计好了，因此这里直接点击确认即可。6个触控按钮可以通过点击开始校准（从左至右分别表示TK2~TK7）。

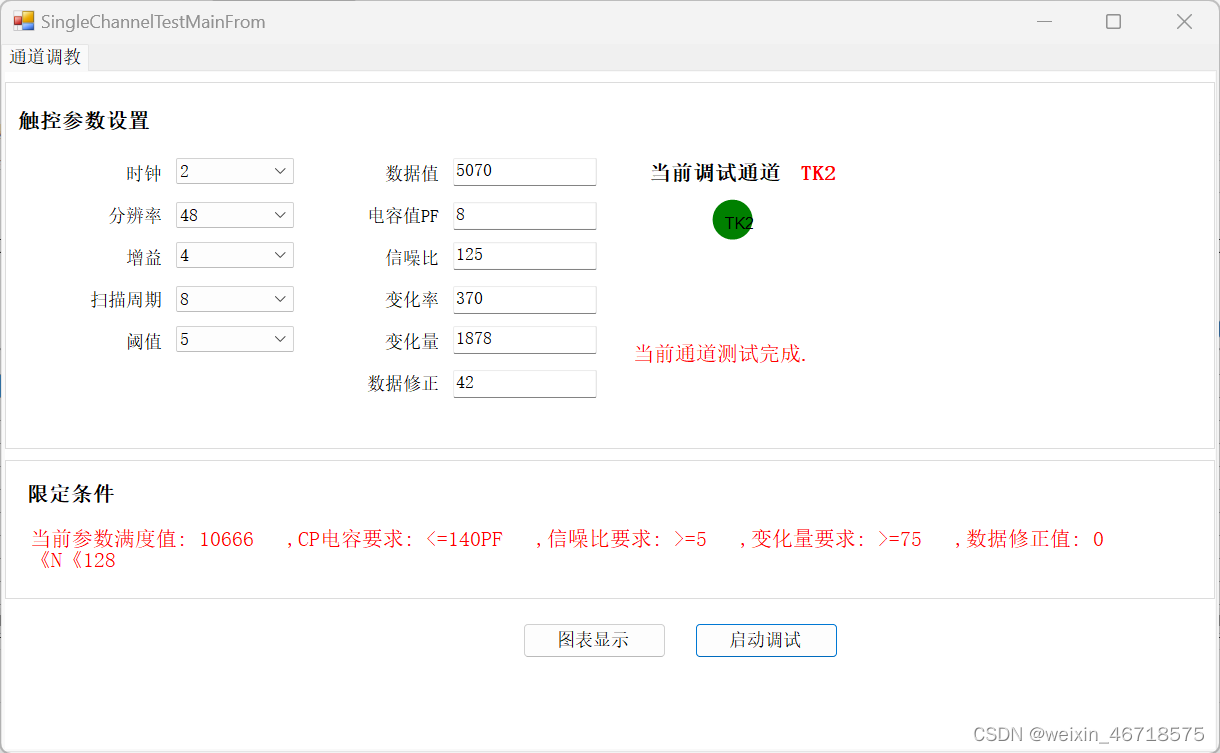

以TK2为例，点击绿色的TK2开始校准：

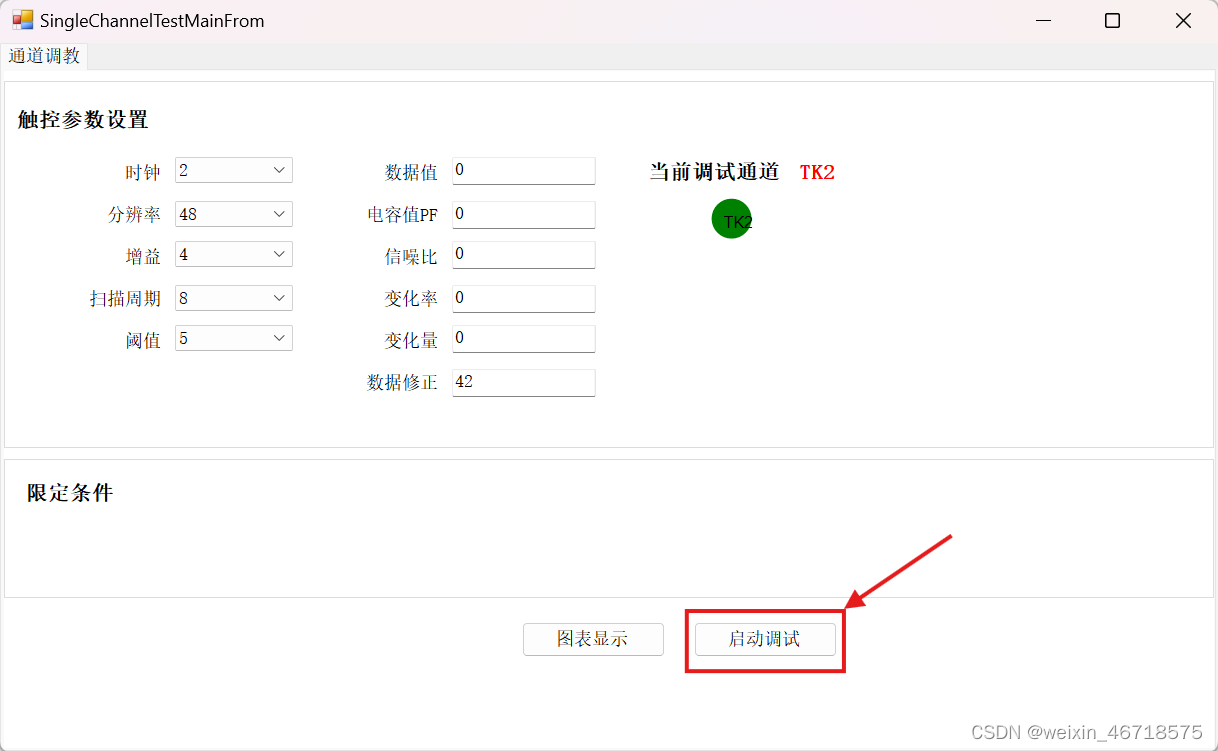

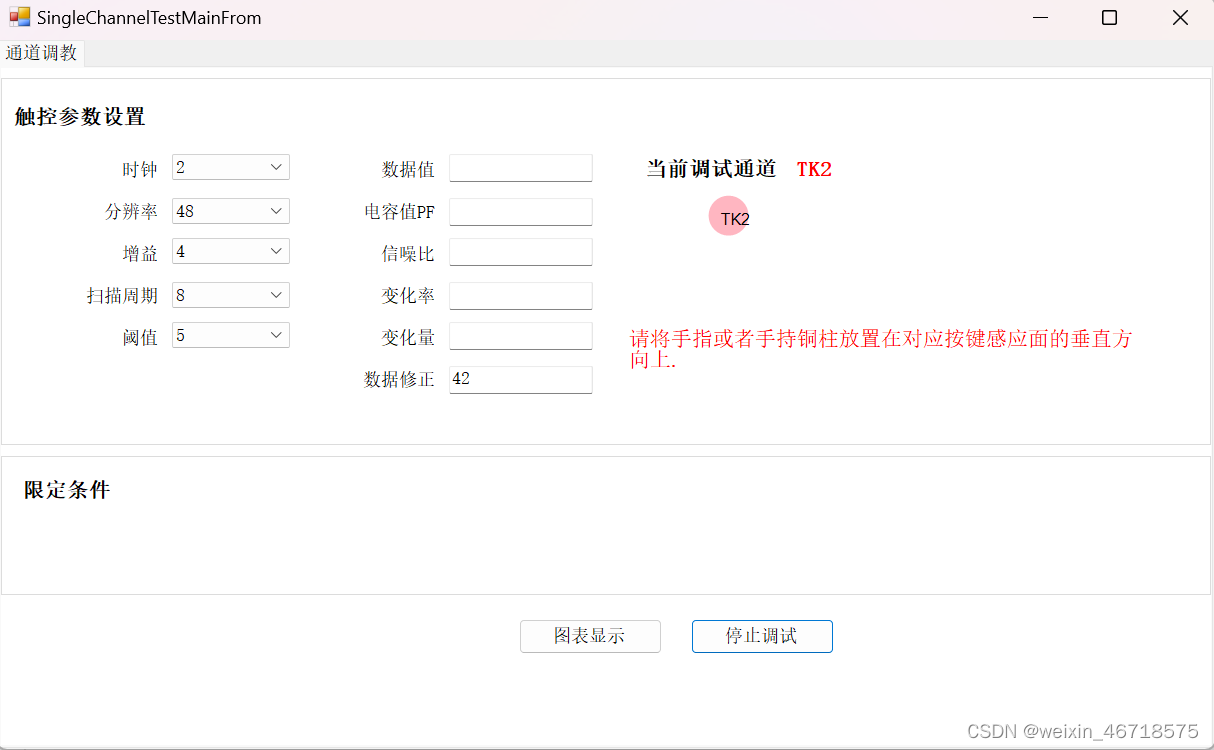

启动调试，首先在界面上不要放任何东西，根据提示，再将手指放入TK2触控按键处。

触控调试完毕时，即可将TK2校准完毕

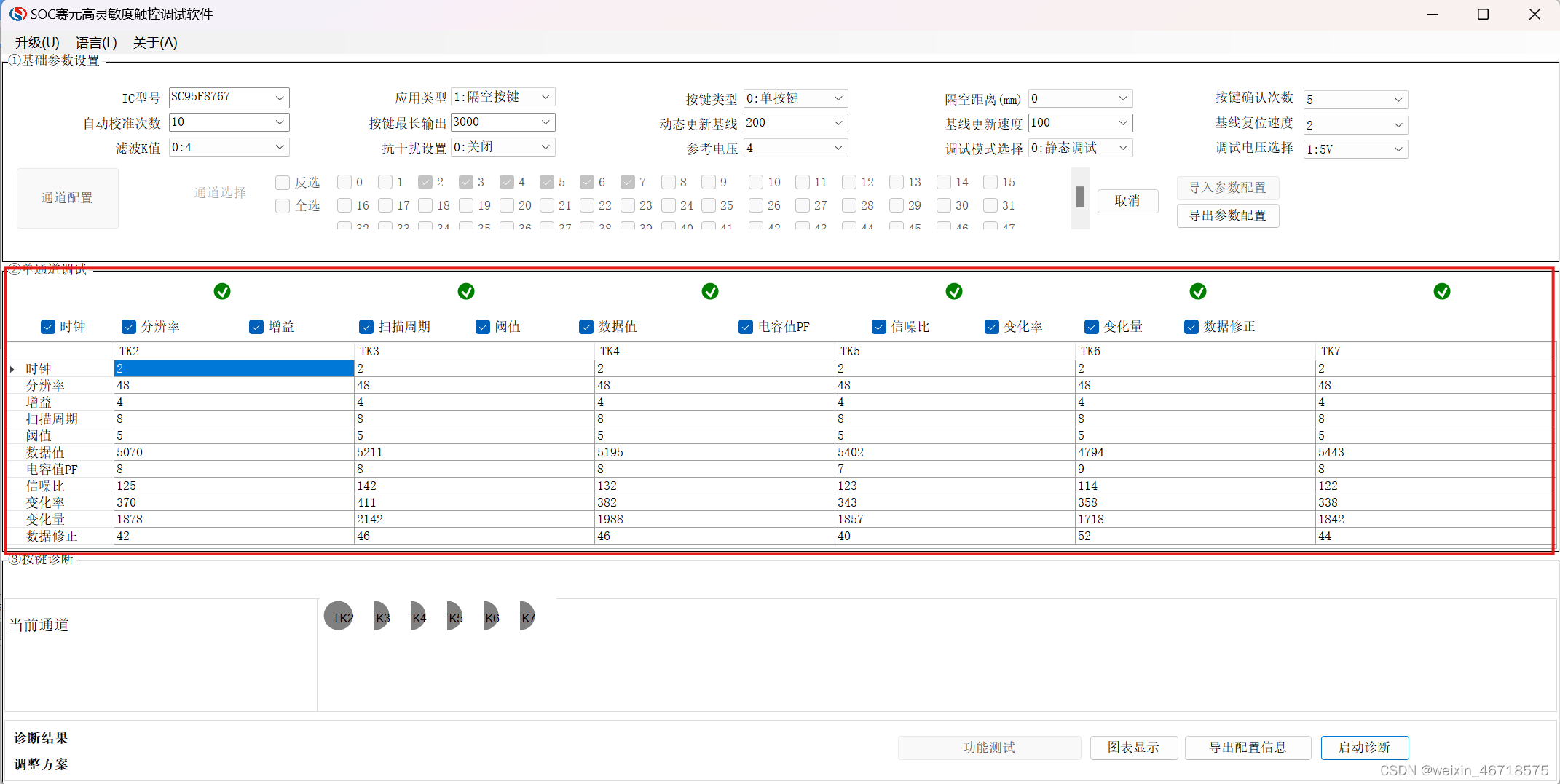

依次将TK3~TK7进行校准。校准完毕后的界面为

点击导出配置信息，即可将校准信息写入工程项目中，点击下一步或者用户程序配置。对程序过程进行配置。

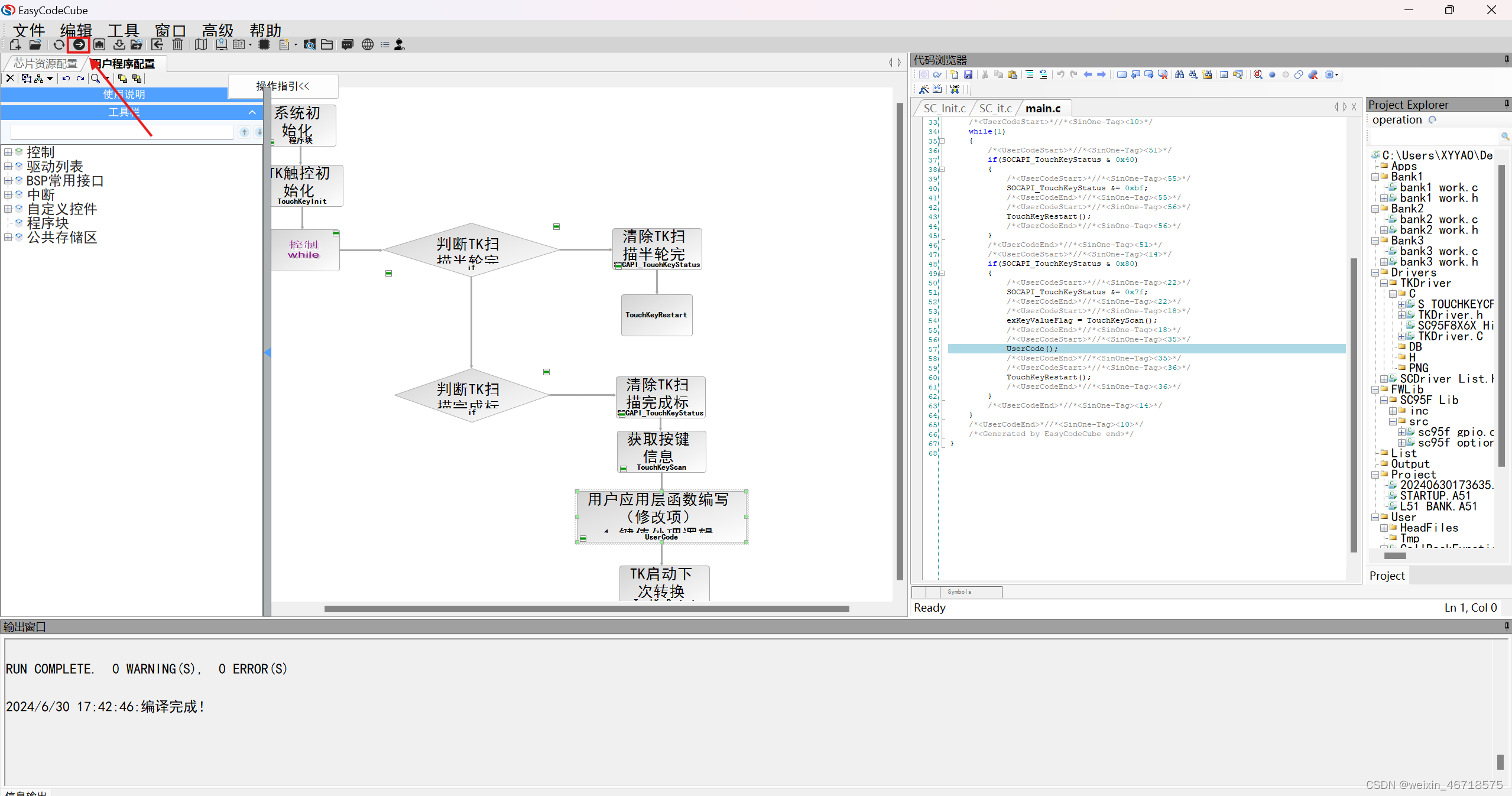

可以点击生成按钮生成代码，也可以编译一下，看是否会出错。

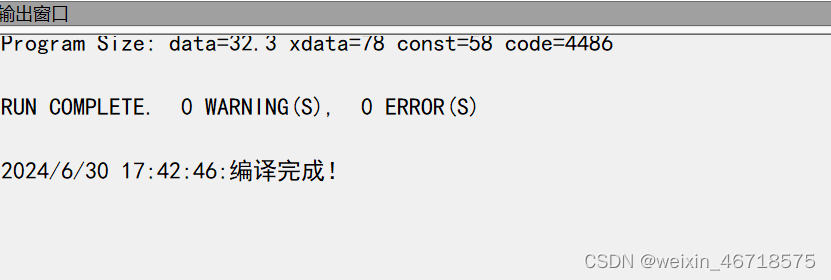

这个表示编译无误，代码生成没问题。

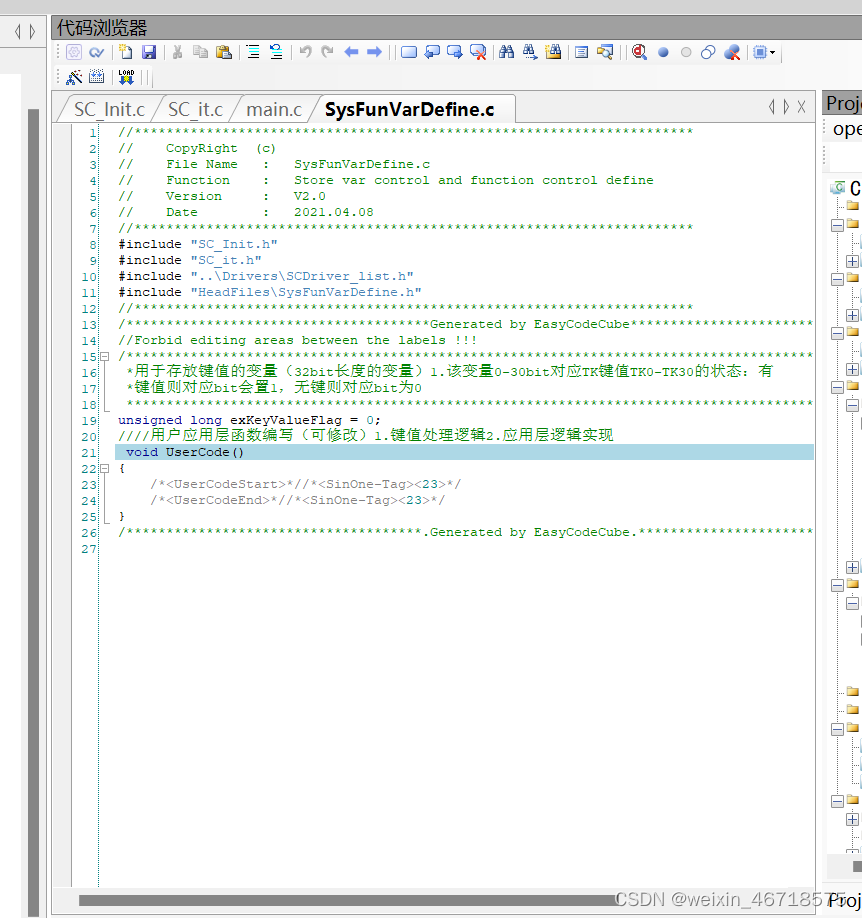

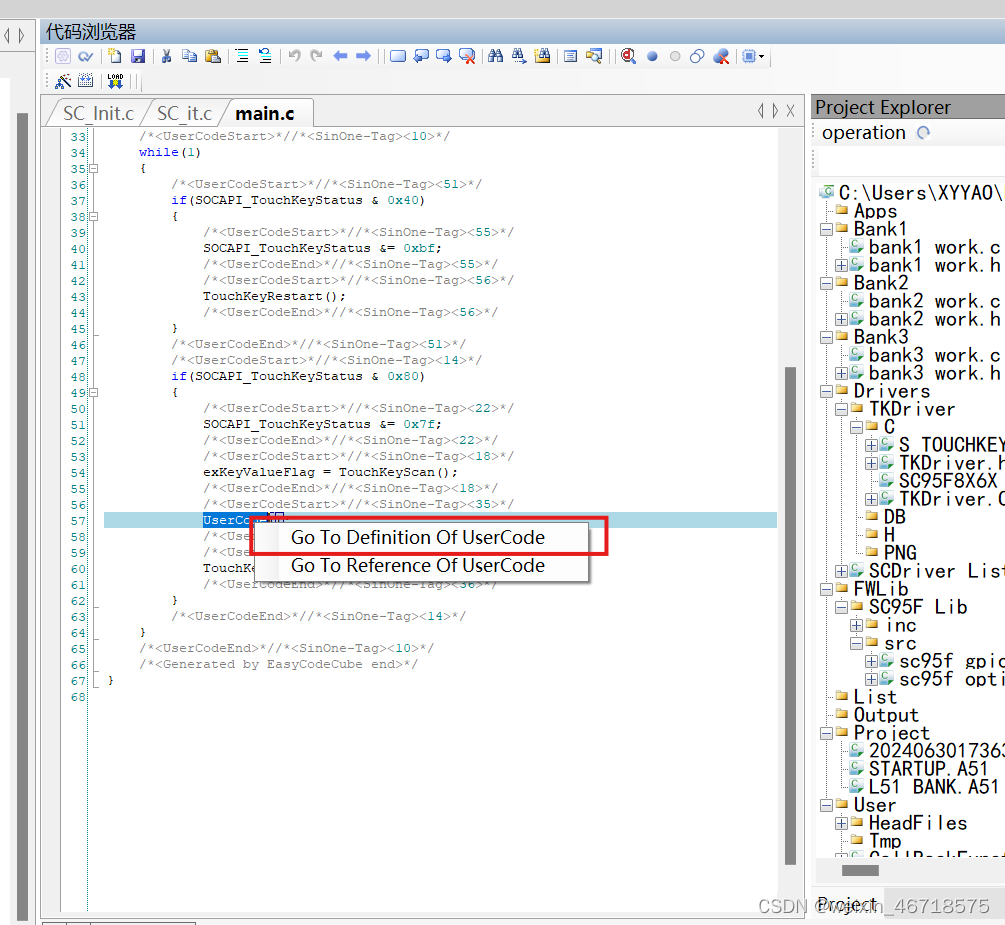

通过进入UserCode代码块

添加代码

    if(exKeyValueFlag!=0)
    {
        switch(exKeyValueFlag)
        {
            case 0x0004: P17 = ~P17; break;
            case 0x0008: P14 = ~P14; break;
            case 0x0010: P15 = ~P15; break;
            case 0x0020: P20 = ~P20; break;
            case 0x0040: P16 = ~P16; break;
            case 0x0080: P21 = ~P21; break;
        }
    }

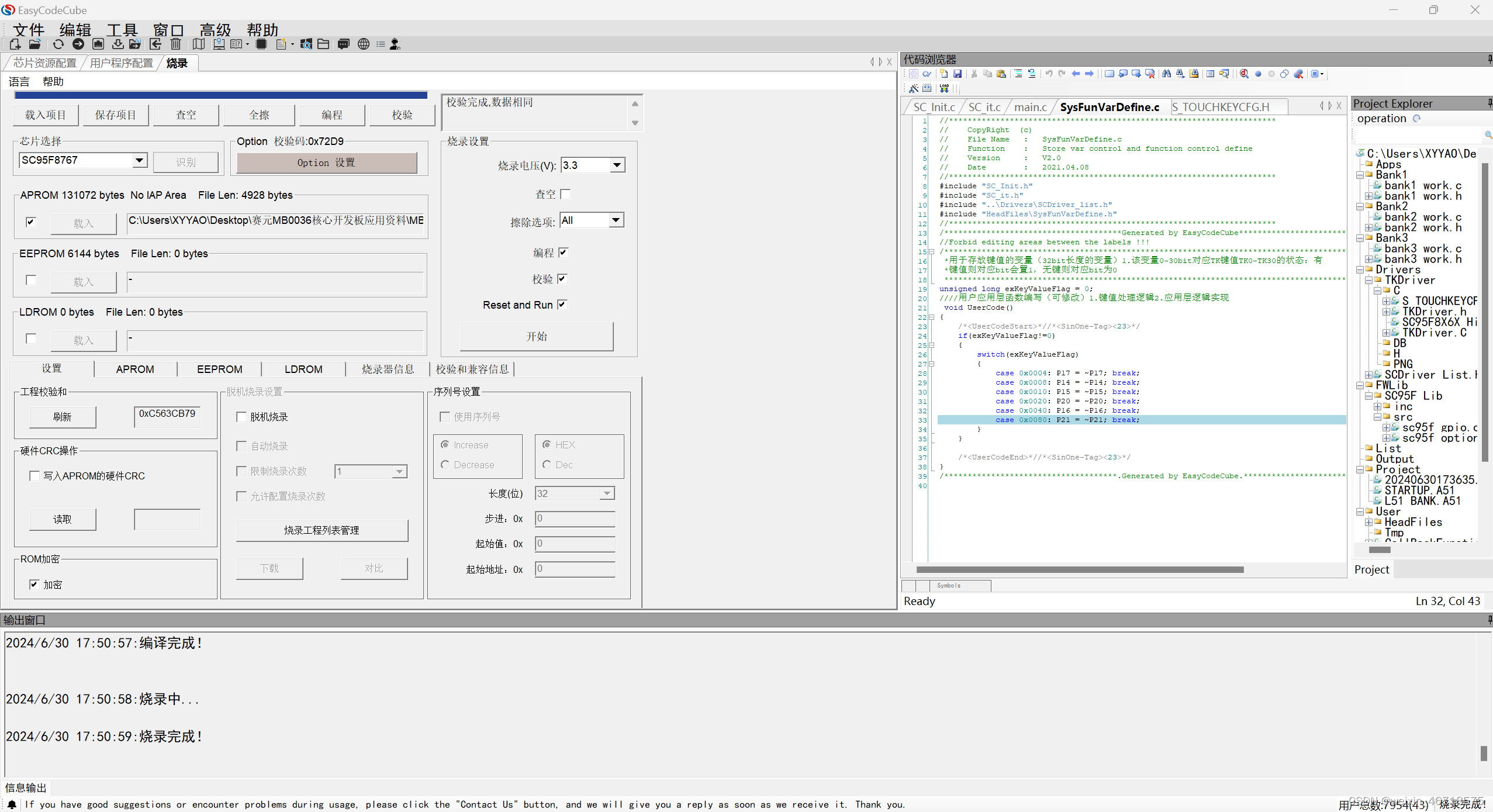

配置烧录参数，再次点击编译烧录，即可将代码烧录进去。

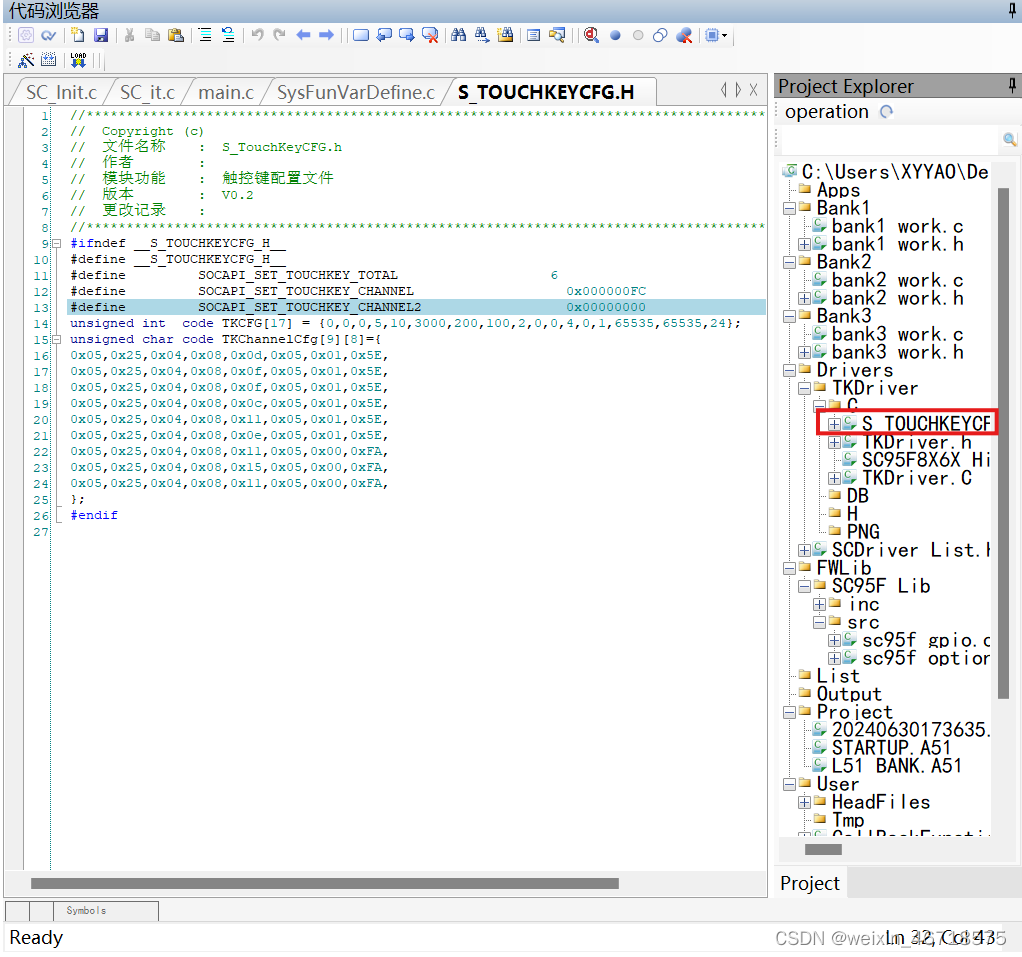

如果按键对灯无法控制，可能是触控参数未优化成功，可以打开S_TOUCHKEYCFG.H，将里面的代码替换为下述代码。

#ifndef __S_TOUCHKEYCFG_H__
#define __S_TOUCHKEYCFG_H__
#define			SOCAPI_SET_TOUCHKEY_TOTAL					6
#define			SOCAPI_SET_TOUCHKEY_CHANNEL					  0x000000FC
#define			SOCAPI_SET_TOUCHKEY_CHANNEL2			      0x00000000
unsigned int  code TKCFG[17] = {0,0,0,5,10,3000,200,100,2,0,0,4,0,1,65535,65535,24};
unsigned char code TKChannelCfg[9][8]={
0x05,0x25,0x04,0x08,0x0d,0x05,0x01,0x5E,
0x05,0x25,0x04,0x08,0x0f,0x05,0x01,0x5E,
0x05,0x25,0x04,0x08,0x0f,0x05,0x01,0x5E,
0x05,0x25,0x04,0x08,0x0c,0x05,0x01,0x5E,
0x05,0x25,0x04,0x08,0x11,0x05,0x01,0x5E,
0x05,0x25,0x04,0x08,0x0e,0x05,0x01,0x5E,
0x05,0x25,0x04,0x08,0x11,0x05,0x00,0xFA,
0x05,0x25,0x04,0x08,0x15,0x05,0x00,0xFA,
0x05,0x25,0x04,0x08,0x11,0x05,0x00,0xFA,
};
#endif

由于未作延时消抖等功能，因此按键会出现按一下闪一下的情况。有机会后面再优化。
