模型平滑显示

今天是关于模型的平滑。参考文章在这里。

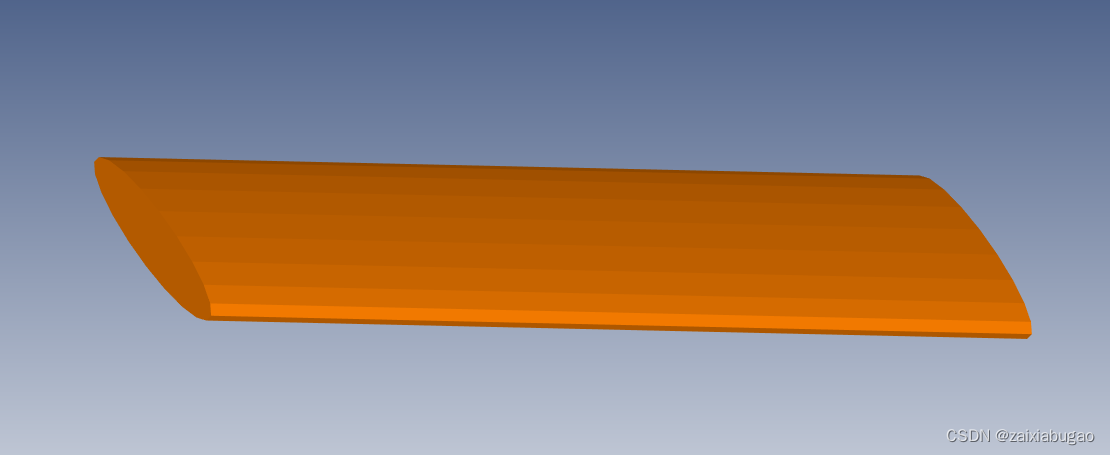

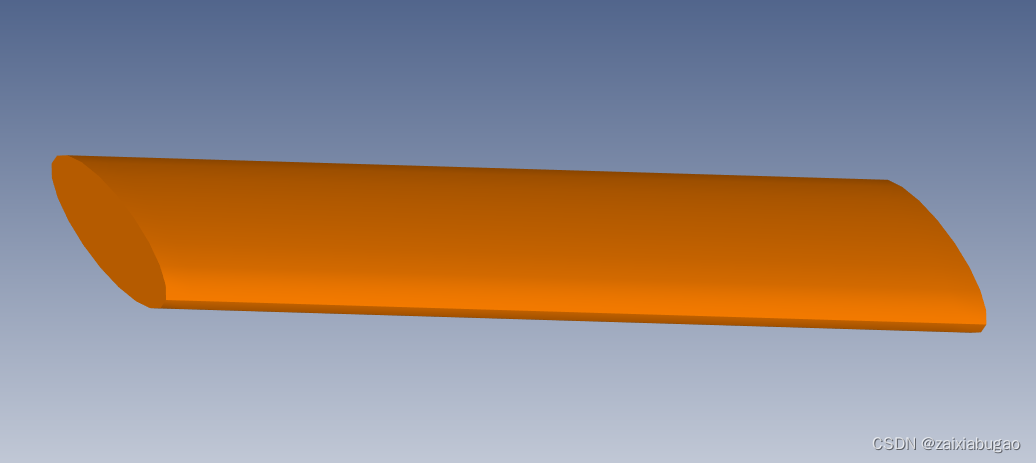

如下图所示，建立了一个椭圆柱体模型，但是显示出来的效果并不平滑，会有棱角。第二张图才是想要的效果。
在这里插入图片描述
在这里插入图片描述

开始

模型出现棱角，是因为直接按照自定义或者输入的polydata显示模型，并没有对模型的法线进行处理，因此在得到模型的polydata后，要添加以下这段处理法线的代码：

Normal = vtk.vtkPolyDataNormals()
Normal.SetInputConnection(polydata.GetOutputPort())
Normal.SetFeatureAngle(45)
Normal.ConsistencyOff()
Normal.NonManifoldTraversalOn()
Normal.SplittingOn()
Normal.ComputePointNormalsOn()
Normal.ComputeCellNormalsOn()
Normal.FlipNormalsOff()
Normal.Update()

处理模型的发现后的Normal也是也是data，再绑定到Mapper中，再绑定到Actor中就可以显示平滑后的模型了。
