天线巴伦结构

天线馈电巴伦结构

平衡传非平衡作用:按天线理论，偶极天线属平衡型天线(双极天线，偶极子，双锥，八木)，而天线的馈电线一般都是同轴电缆，属不平衡传输线，若将其直接连接，则同轴电缆的外皮就有高频电流流过(克劳斯的书上称为Iz)，外皮有高频电流流过势必有辐射分量，甚至影响天线的极化方向(水平偶极子天线，竖直的RF线外层有电流，会影响水平极化的纯度)。因此，就要在天线和电缆之间加入平衡不平衡转换器把流入电缆屏蔽层外部的电流Iz扼制掉，也就是说把从振子流过电缆屏蔽层外皮的高频电流截断。

阻抗变换作用:巴伦的实质是传输线变压器，根据天线的输入阻抗，设计绕法，可实现n2:m2的阻抗变换。常见有1:4，1:9等

四分之一波长短路棒巴伦

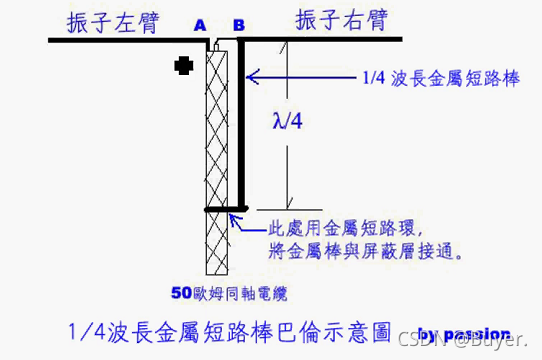

振子的左臂与同轴电缆外导体(屏蔽层)连接，即图中A点。振子右臂与同轴电缆内导体(芯线)、λ/4波长短路棒上端连接。见图中B点。λ/4波长短路棒下端则通过金属短路环和同轴电缆外导体(屏蔽层)连接。从上图可以看出，从A点到B点的距离为两个1/4波长，即λ/4+λ/4=λ/2，所以，同轴电缆芯线的信号从B点传到到A点，正好走了1/2波程，相位正好相差180度。就把同轴电缆的不对称变成对称了。



开槽铜管巴伦

对照下面的短路棒巴伦示意图，可以看出
