STM32的电路设计解释

STM32的VBAT引脚

1、VBAT：当使用电池或其他电源连接到VBAT脚上时，当VDD 断电时，可以保存备份寄存器的内容和维持RTC的功能。如果应用中没有使用外部电池，VBAT引脚应接到VDD引脚上。
2、要求：
1.如果应用中没有使用外部电池，VBAT必须连接到VDD引脚上。
2.如果没有外部电池，这个引脚必须和100nF的陶瓷电容一起连接到VDD电源上在VDD上升阶段(tRSTTEMPO)或者探测到PVD之后，VBAT和VDD之间的电源开关仍会保持连接在VBAT。
3.在VDD上升阶段，如果VDD在小于tRSTTEMPO的时间内达到稳定状态(关于tRSTTEMPO可参考数据手册中的相关部分)，且VDD > VBAT + 0.6V时，电流可能通过VDD和VBAT之间的内部二极管注入到VBAT。

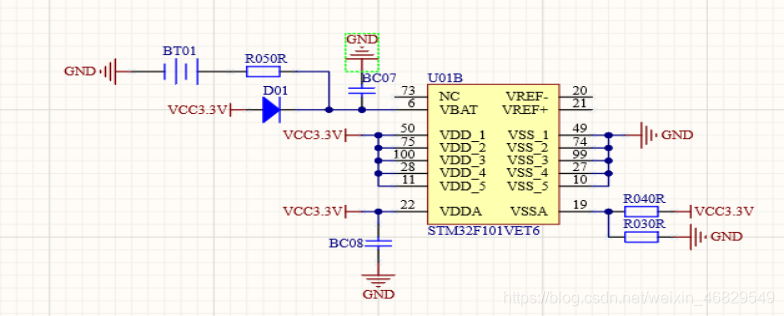

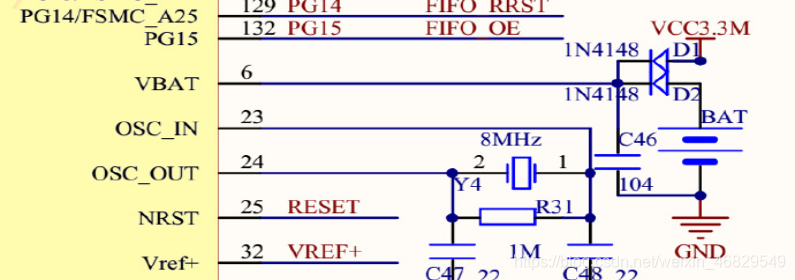

3、如下图：
当接电池和有v3.3电源时，就会选择v3.3供电。当接电池和没有v3.3电源时， 就会选择电池供电。当不接电池和有v3.3电源时也会选择v3.3供电。
在这个设计中，D1的作用就是当电池供电时，电池不会给整个电路供电.
