集成与简单的使用请参看前文。camunda流程引擎基本使用（笔记）

流程活动可参考-流程引擎实施参考

例子学习于blibli-camunda工作流实战课程,该视频制作者有一些地方是错的，谨慎观看。

一、以一个处理流程开始

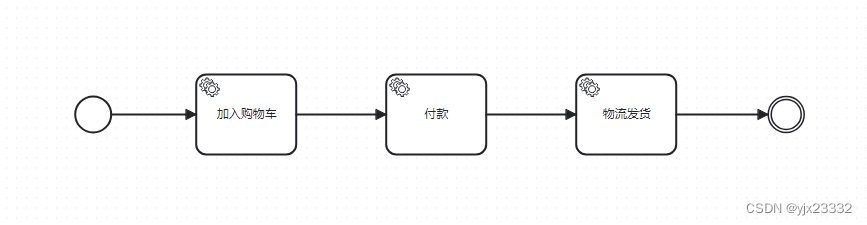

我们建立如下流程，安排：

  • 后端：加入购物车与物流发货。使用SpringBoot配合Camunda的包
  • 前端：付款（只有逻辑）。使用nodejs代码配合Camuanda的包（也可以用VUE等方式）
    在这里插入图片描述

1.1 后端

后端配置如下内容：

server:
  port: 8081

camunda:
  connect:
    url: "http://localhost:8080/engine-rest"
    timeout: 10000

注意，笔者现在使用的是7.2版本，和上篇文章版本不同（可不替换）。

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>org.example</groupId>
    <artifactId>CamudaDemo</artifactId>
    <version>1.0-SNAPSHOT</version>

    <properties>
        <maven.compiler.source>17</maven.compiler.source>
        <maven.compiler.target>17</maven.compiler.target>
    </properties>

    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.7.6</version>
    </parent>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
        </dependency>
        <dependency>
            <groupId>javax.xml.bind</groupId>
            <artifactId>jaxb-api</artifactId>
        </dependency>
        <dependency>
            <groupId>org.camunda.bpm</groupId>
            <artifactId>camunda-external-task-client</artifactId>
            <version>7.20.0</version>
        </dependency>
    </dependencies>
</project>

创建一个config，配置Camunda连接

package com.camunda.demo.config;

import lombok.Data;
import org.camunda.bpm.client.ExternalTaskClient;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;


@Configuration
@Data
public class CamundaConfig {
    /**
     * platform地址
     * */
    @Value("${camunda.connect.url}")
    private String CAMUNDA_URL;


    /**
     * 超时时间
     * */
    @Value("${camunda.connect.timeout}")
    private Integer TIME_OUT;

    @Bean
    public ExternalTaskClient getExternalTaskClient(){
        return  ExternalTaskClient.create()
                .baseUrl(CAMUNDA_URL)
                .asyncResponseTimeout(TIME_OUT)
                .build();
    }
}

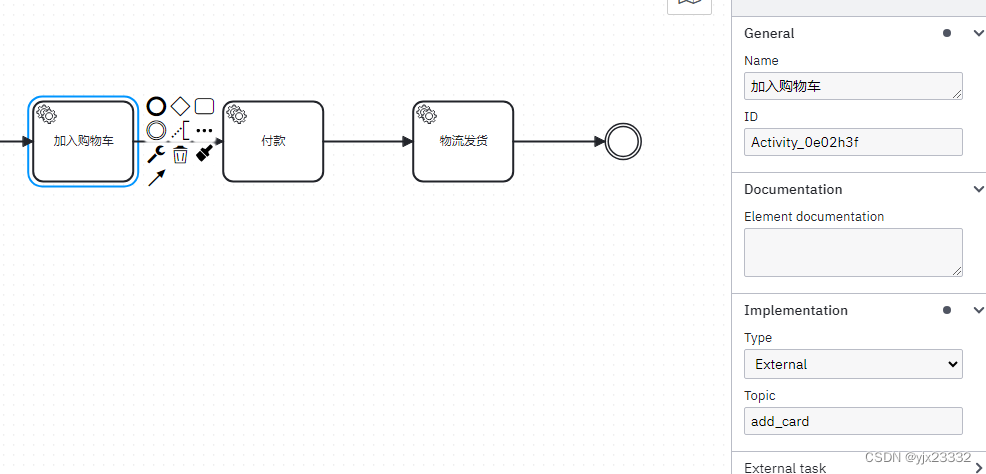

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

package com.camunda.demo.shopping;

import lombok.extern.slf4j.Slf4j;
import org.camunda.bpm.client.ExternalTaskClient;
import org.camunda.bpm.engine.variable.Variables;
import org.springframework.stereotype.Component;

import javax.annotation.Resource;
import java.util.Map;

@Slf4j
@Component(value = "shoppingTask")
public class ShoppingTask {

    @Resource
    private ExternalTaskClient externalTaskClient;


    /**
     * 订阅一个Service（external类型）
     * */
    public void handleShoppingCart(){
        /**
         * 订阅服务
         * */
        externalTaskClient.subscribe("add_card")
                /**
                 * 流程定义，即所属流程不
                 * */
                .processDefinitionKey("Process_11089zy")
                /**
                 * 最长加锁时间
                 * */
                .lockDuration(2000)

                /**
                 * 订阅配置
                 * ===========
                 * 处理区域
                 *
                 * externalTask 外部传参相关
                 *
                 * externalTaskService 流程执行相关
                 * */

                .handler((externalTask,externalTaskService)->{
                    /**
                     * 处理逻辑
                     * */
                    log.info("开始加入到购物车");
                    Map<String,Object> goodVariable = Variables.createVariables()
                            .putValue("size","xl")
                            .putValue("count",2);
                    log.info("已加入到购物车：\n{}",goodVariable);
                    /**
                     * 执行完成
                     * */
                    externalTaskService.complete(externalTask,goodVariable);
                }).open();
    }

    public void handleDelivery(){
        externalTaskClient.subscribe("delivery")
                .processDefinitionKey("Process_11089zy")
                .lockDuration(2000)
                .handler(((externalTask, externalTaskService) -> {
                    Object toWhere = externalTask.getVariable("toWhere");
                    log.info("即将发往目的地:{}",toWhere);
                    externalTaskService.complete(externalTask);
                })).open();

    }


}

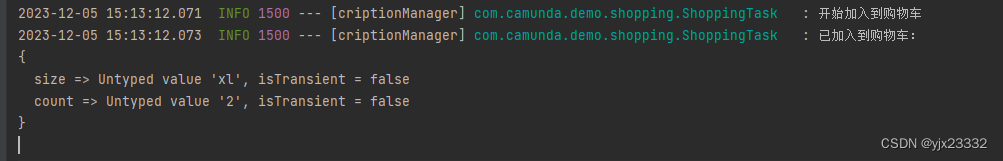

可以临时写一个启动类

@SpringBootApplication
public class MainApplication {
    public static void main(String[] args) {
        ConfigurableApplicationContext configurableApplicationContext = SpringApplication.run(MainApplication.class,args);
        ShoppingTask shoppingTask = (ShoppingTask)configurableApplicationContext.getBean("shoppingTask");
        shoppingTask.handleShoppingCart();
        shoppingTask.handleDelivery();
    }
}

注解方式也类似，见后文 外部任务。

1.2 前端

使用如下命令，初始化前端

 npm init -y

使用如下命令，安装依赖（如果有版本问题，可以加–force，要注意找一个低版本的，高版本不支持直接启动（笔者使用2.2.0）

可以参考-camunda-external-task-client-js

npm install camunda-external-task-client-js
npm install -D open

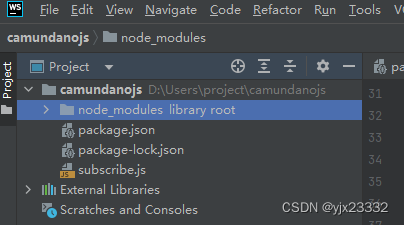

直接写一个subscribe.js
在这里插入图片描述

在这里插入图片描述

const { Client, logger ,Variables} = require("camunda-external-task-client-js");


/**
 * 流程包
 * ==========
 * 配置项
 * */
const config = {baseUrl: "http://localhost:8080/engine-rest",use:logger,asyncResponseTimeout: 10000}

const client = new Client(config);

/**
 * 配置项
 * ========
 * 流程处理
 *
 * 订阅服务-同后端代码
 * */
client.subscribe('pay',{processDefinitionKey:"Process_11089zy"},
    async function({task,taskService}){

        /**
         * 读取我们加入购物车流程中的变量
         * */
        const size = task.variables.get('size');
        const count = task.variables.get('count');

        console.log(`顾客下单尺寸:${size},数量${count}`);

        /**
         * 添加新的变量
         * 订单送往哪里
         * */
        const processVariables = new Variables().set("toWhere","shanghai China")

        try{
            /**
             * 处理完成
             * 查看源码可知:compelete 返回的是Promise，因此需要await来等待
             * */
            await taskService.complete(task,processVariables);
            console.log("完成");
        }catch (e){
            console.error(`异常${e}`);
        }
    })

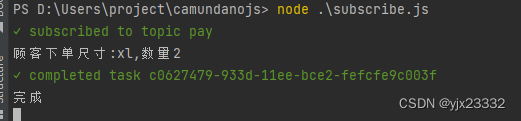

通过如下代码直接启动

node .\subscribe.js

1.3 执行

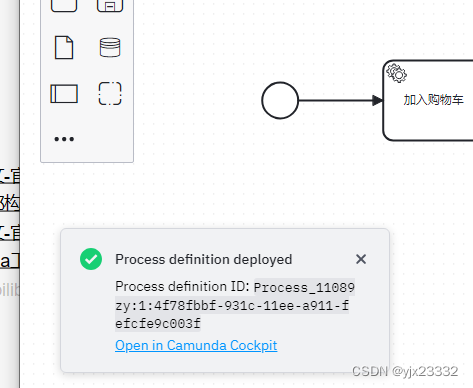

完成后，我们部署这个流程
在这里插入图片描述
登录可以看到我们的流程已经部署上去了，启动它。（基本使用见上一篇）
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

二、Camunda的补充

2.1 使用方式

  1. 嵌入式：及整合进项目，如上篇中的Java整合Camunda。代码与流程解耦。
  2. 组件式：被所有程序共有，类似一个消息队列。它将任务指派给不同程序。（一个调度组件）。代码与流程耦合。
  3. 中间件：做成一个平台，单独部署，第一部分就是这种方式（SAAS平台）。代码与流程解耦。
  4. 集群：camunda8，中间件集群。
  5. 云原生：camunda8，部署于k8s中，elasticsearch存储方式，以支持大型微服务。

2.2 可视化平台的Cockpit

可参考官方文档-Web Applications

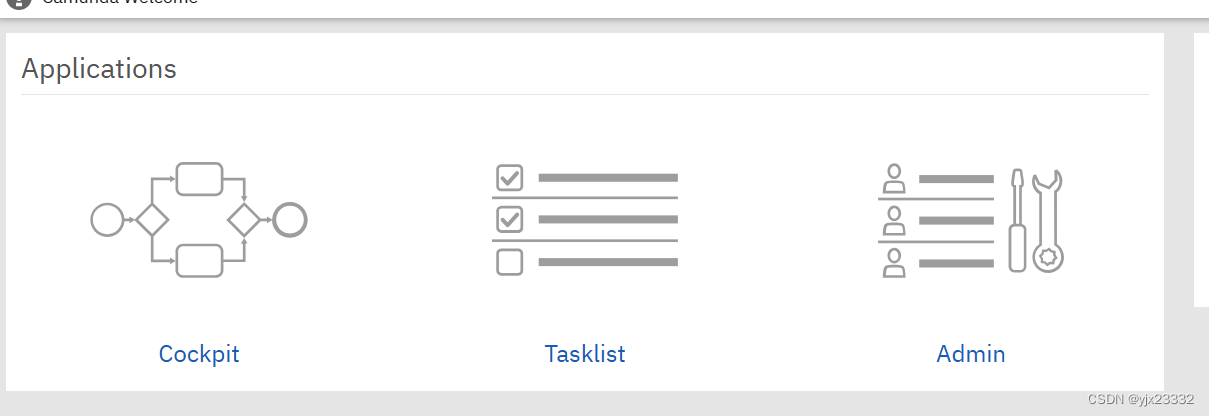

我们启动platform平台时，可以进入到该页面。

在这里插入图片描述

  • Cockpit：监控中心（驾驶舱）
  • Tasklist：有权限可看到的任务
  • Admin：权限信息

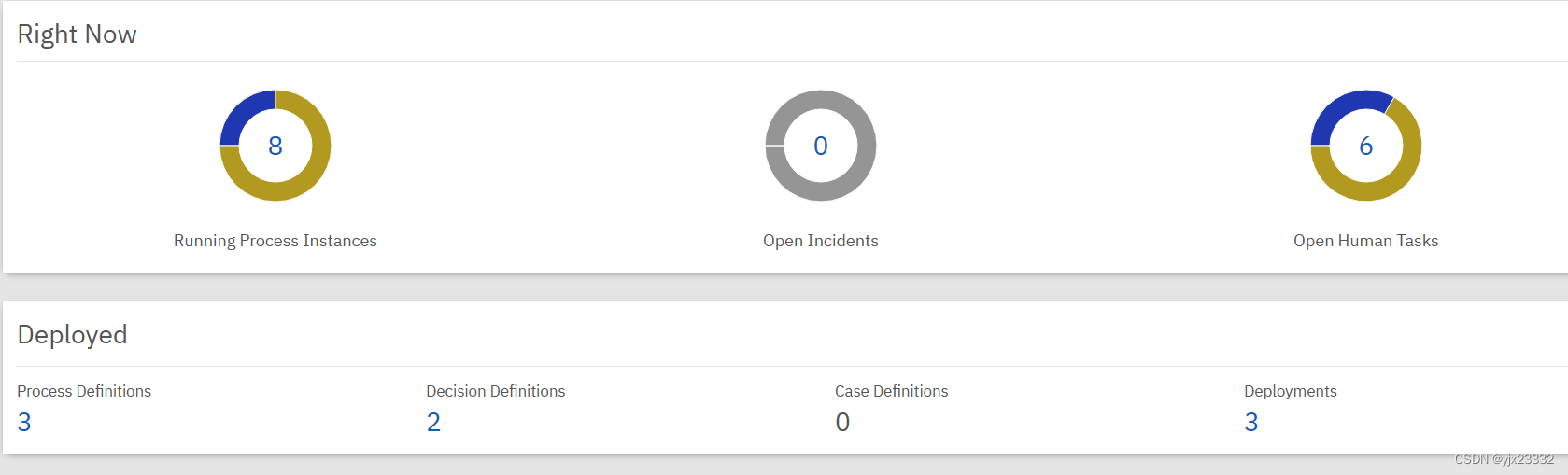

点击进入Cockpit
在这里插入图片描述

  • Running Process Instance：流程实例
  • Open Incidents：异常
  • Open Human Task：人工任务
  • Deployed：部署的流程（流程定义）
    • Process Definitions：BPMN相关(流程）。 Cockpit 允许监控 BPMN 流程。仪表板是 BPMN 监视功能的入口点。选择已部署的流程定义或搜索流程实例。这将带您进入流程定义视图或流程实例视图。
    • Decision Definitions：DMN相关（决策）。Cockpit 允许监控 DMN 决策。仪表板是 DMN 监控功能的入口点。选择已部署的决策定义以访问决策定义视图。显示的有关决策定义和决策实例的所有数据都基于历史数据。与流程定义和流程实例不同，没有运行时数据，因为决策是即时执行的，没有中间等待状态或保存点。
    • Case Definitions: CMMN相关（案例，此功能仅包含在 Camunda 平台的企业版中，在社区版中不可用）。Cockpit允许监控CMMN案例。仪表板是 CMMN 监视功能的入口点。选择已部署的案例定义，或搜索案例实例。这将分别将您带到案例定义视图或案例实例视图。
    • Deployments：总部署（多版本，前面的多版本统一模型算一个）。显示所有部署、其资源以及这些资源的内容的概述。它允许删除现有部署，以及重新部署旧资源和创建新部署。可以显示部署中的资源内容。也可以从此视图下载单个资源

2.3 流程相关数据

在这里插入图片描述

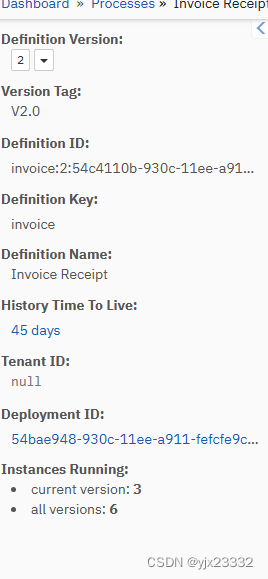

进入某一个流程定义，我们是可以看到下列数据：

  • Deinition Version： 版本,默认每次修改再部署时，都会提高一个版本
  • Version Tag：版本标签，用户自定义版本
  • Definition Key：流程图的唯一ID。
  • Definition ID = Definition Key:Deinition Version:随机乱码。流程图下各个版本的唯一ID。
Definition ID 与 Definition Key 为 多 对 1
乱码的作用：同一流程图的同一版本可以交给不同租户（理解为公司），乱码就是为了区分不同租户，避免区分不开。
  • History Time to LIve：历史数据保存时间
  • Tenant ID：租户ID
  • Deployment ID：该Definition ID对应在数据库中的主键ID。
  • Definition Name：流程名称

流程实例

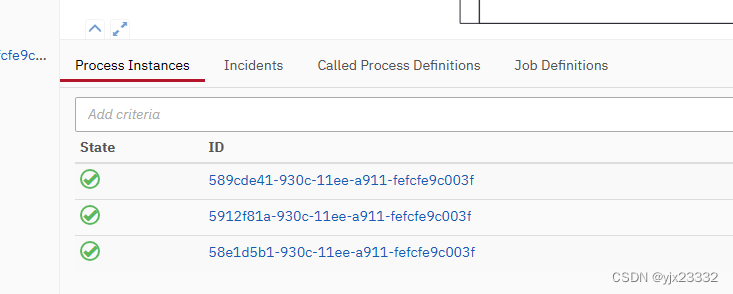

在这里插入图片描述

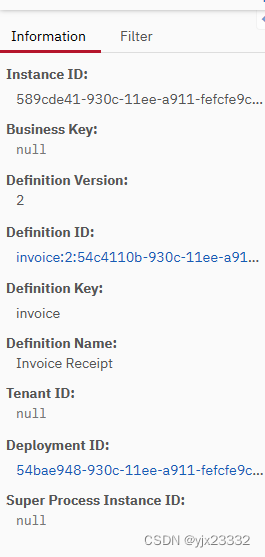

ID为流程实例的instance ID ，我们点进去

在这里插入图片描述

  • Instance ID：实例ID
  • Business Key：业务Key（流水号之类的）

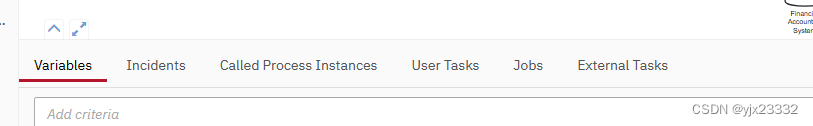

其他部分

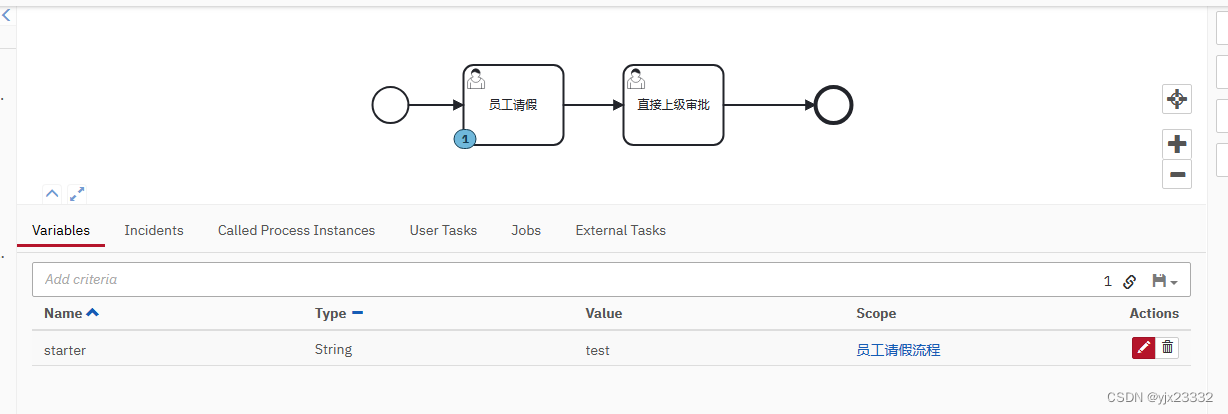

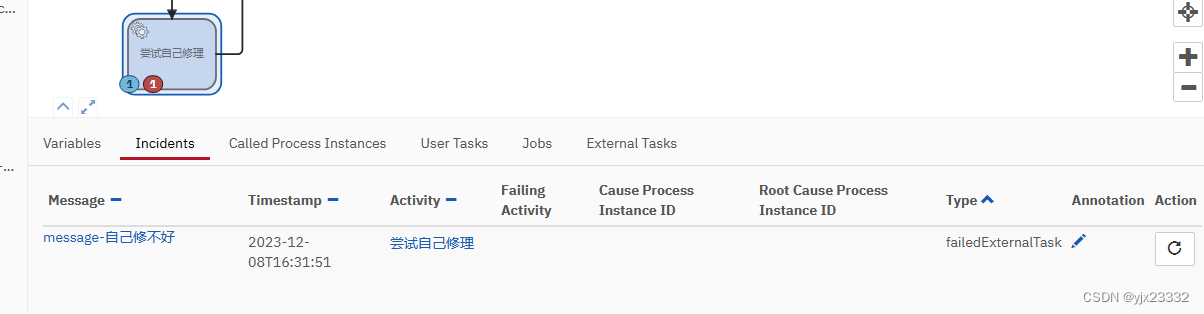

在这里插入图片描述

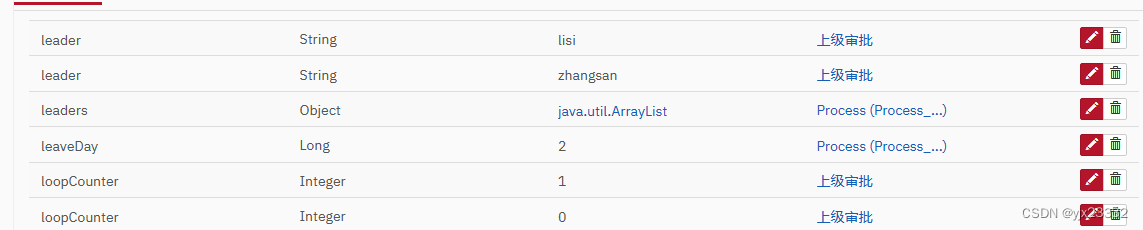

  • Variable：流程变量，以Map的形式，我们之前也操作过的
  • Incidents：异常
  • Called Process Instance：跨流程调用，调用其他实例
  • User Tasks：用户任务
  • Jobs：定时任务，可重做
  • External Task：外部任务

2.4 表介绍

关于Camunda的表可以参考camunda数据库表结构介绍
以及官方文档Database Schema

2.5 前端集成Modeler

参考官网-基于 Web 的 BPMN、DMN 和表单工具

三、用Java集成Camunda

集成可以参考

Spring Boot 集成

流程引擎配置

3.1 集成配置

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>org.example</groupId>
    <artifactId>CamundaEngine</artifactId>
    <version>1.0-SNAPSHOT</version>

    <properties>
        <maven.compiler.source>17</maven.compiler.source>
        <maven.compiler.target>17</maven.compiler.target>
    </properties>


    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-dependencies</artifactId>
                <version>3.1.1</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
        </dependency>
        <dependency>
            <groupId>com.mysql</groupId>
            <artifactId>mysql-connector-j</artifactId>
            <scope>runtime</scope>
        </dependency>
        <dependency>
            <groupId>com.baomidou</groupId>
            <artifactId>mybatis-plus-boot-starter</artifactId>
            <version>3.5.1</version>
        </dependency>
        <dependency>
            <groupId>org.camunda.bpm.springboot</groupId>
            <artifactId>camunda-bpm-spring-boot-starter</artifactId>
            <version>7.20.0</version>
            <exclusions>
                <exclusion>
                    <groupId>org.camunda.bpm.model</groupId>
                    <artifactId>camunda-cmmn-model</artifactId>
                </exclusion>
            </exclusions>
        </dependency>
        <dependency>
            <groupId>org.camunda.bpm.model</groupId>
            <artifactId>camunda-cmmn-model</artifactId>
            <version>7.18.0</version>
        </dependency>
        <dependency>
            <groupId>org.camunda.bpm.springboot</groupId>
            <artifactId>camunda-bpm-spring-boot-starter-webapp</artifactId>
            <version>7.20.0</version>
        </dependency>
        <dependency>
            <groupId>org.camunda.bpm.springboot</groupId>
            <artifactId>camunda-bpm-spring-boot-starter-rest</artifactId>
            <version>7.20.0</version>
        </dependency>
    </dependencies>
</project>

注意：

  1. 7.20.0版本中camunda-cmmn-model这个包笔者导不进来，因此另外导入了一个版本
  2. 导入了webapp前端方便操作，页面默认位置如下：
http://localhost:8080/camunda/app/welcome/default/#!/login
  1. 引入了RestAPI。相关文档可参考REST API Reference

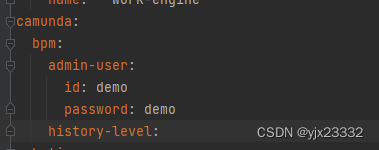

yml文件配置可以参考官方给出的

server:
  port: 8080
spring:
  datasource:
    url: jdbc:mysql://localhost:3306/camunda?useUnicode=true&NamePatternMatchesAll=true&characterEncoding=UTF-8&allowPublicKeyRetrieval=true&useSSL=false
    username: root
    password: root
    driver-class-name: com.mysql.cj.jdbc.Driver
  application:
    name:   work-engine
camunda:
  bpm:
    admin-user:
      id: demo
      password: demo
mybatis:
  configuration:
    log-impl: org.apache.ibatis.logging.stdout.StdOutImpl

3.2 自动部署

启动时自动扫描文件

参考-官方文档-The processes.xml Deployment Descriptor

自定义部署（运行中添加）可以参考:【Camunda 三】Camunda模型文件部署

resources下，创建如下文件 ![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/c189109a043f4314b797049c9f671bc8.png#pic_center)

process.xml默认配置如下：

<?xml version="1.0" encoding="UTF-8"?>
<process-application
        xmlns="http://www.camunda.org/schema/1.0/ProcessApplication"
        xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
>
    <process-archive name="loan-approval">
        <process-engine>default</process-engine>
        <properties>
            <property name="isDeleteUponUndeploy">false</property>
            <property name="isScanForProcessDefinitions">true</property>
        </properties>
    </process-archive>

</process-application>
  • process-archive name：这个是归档名称，可以为空
  • process-engine：部署到的流程引擎名称 ，可不填写默认（多引擎时需要）
  • isDeleteUponUndeploy：此属性控制取消部署流程应用程序是否应导致从数据库中删除流程引擎部署。默认设置为 false。如果此属性设置为 true，那么取消部署流程应用程序将导致从数据库中删除部署（包括流程实例）。
  • isScanForProcessDefinitions：如果此属性设置为 true，那么将自动扫描流程应用程序的类路径以查找可部署资源。

可以参考Camunda动态生成工作流流程定义并部署更新流程（新手上路版）

3.2.1 修改process.xml位置

如果需要修改process.xml位置，可以使用官方给出代码，如下：

@ProcessApplication(
    name="my-app",
    deploymentDescriptors={"path/to/my/processes.xml"}
)
public class MyProcessApp extends ServletProcessApplication {

}

3.2.2 多进程引擎配置与多租户

如何创建多进程引擎可以参考The Process Application class，有多种配置方式

<process-application
xmlns="http://www.camunda.org/schema/1.0/ProcessApplication"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">

  <process-engine name="my-engine">
    <configuration>org.camunda.bpm.engine.impl.cfg.StandaloneInMemProcessEngineConfiguration</configuration>
  </process-engine>

  <process-archive name="loan-approval" tenantId="tenant1>
    <process-engine>my-engine</process-engine>
    <properties>
      <property name="isDeleteUponUndeploy">false</property>
      <property name="isScanForProcessDefinitions">true</property>
    </properties>
  </process-archive>

</process-application>

3.3 历史事件配置

可参考-历史记录和审核事件日志

历史数据清除计划配置可参考-如何对Camunda进行历史数据清理
在这里插入图片描述

通过配置该项，决定记录的日志颗粒度。

  • NONE：不触发任何历史记录事件
  • ACTIVITY：触发以下事件：
    • 流程实例 START、UPDATE、END、MIGRATE：在流程实例启动、更新、结束和迁移时触发
    • 案例实例 CREATE、UPDATE、CLOSE：在创建、更新和关闭案例实例时触发
    • 活动实例 START、UPDATE、END、MIGRATE：在活动实例启动、更新、结束和迁移时触发
    • 案例活动实例 CREATE、UPDATE、END：在创建、更新和结束案例活动实例时触发
    • 任务实例 CREATE、UPDATE、COMPLETE、DELETE、MIGRATE：在创建、更新（即重新分配、委派等）、完成、删除和迁移任务实例时触发。
  • AUDIT：除了 history level 提供的事件外，还会触发以下事件：ACTIVITY
    • 变量实例 CREATE、UPDATE、DELETE、MIGRATE：在创建、更新、删除和迁移流程变量时触发。默认历史记录后端 （DbHistoryEventHandler） 将变量实例事件写入历史变量实例数据库表。此表中的行会随着变量实例的更新而更新，这意味着只有流程变量的最后一个值可用。
    • FULL：除了 history level 提供的事件外，还会触发以下事件：AUDIT
      • 表单属性 UPDATE：在创建和/或更新表单属性时触发。
        默认历史记录后端 （DbHistoryEventHandler） 将历史变量更新写入数据库。这样就可以使用历史记录服务检查过程变量的中间值。
        用户操作日志更新：当用户执行声明用户任务、委派用户任务等操作时触发。
      • 事件创建、删除、解决、迁移：在创建、删除、解决和迁移事件时触发
      • 历史作业日志 CREATE、FAILED、SUCCESSFUL、DELETED：在创建作业、作业执行失败或成功或作业已删除时触发
      • 决策实例 EVALUATE：当 DMN 引擎评估决策时触发。
      • Batch START、END：在批处理开始和结束时触发
      • 标识链接 ADD、DELETE：在添加、删除标识链接时，或者在设置或更改用户任务的受托人时，以及设置或更改用户任务的所有者时触发。
      • 历史外部任务日志 CREATED， DELETED， FAILED， SUCCESSFUL：在已创建、删除外部任务或外部任务执行已报告失败或成功时触发。
  • AUTO：如果您计划在同一数据库上运行多个引擎，则该级别非常有用。在这种情况下，所有引擎都必须使用相同的历史记录级别。与其手动保持配置同步，不如使用级别，引擎会自动确定数据库中已配置的级别。如果未找到，则使用默认值。
    • 请记住：如果您计划使用自定义历史记录级别，则必须为每个配置注册自定义级别，否则会引发异常。

请注意，使用默认历史记录后端时，历史记录级别存储在数据库中，以后无法更改。

设置方式：

ProcessEngine processEngine = ProcessEngineConfiguration
  .createProcessEngineConfigurationFromResourceDefault()
  .setHistory(ProcessEngineConfiguration.HISTORY_FULL)
  .buildProcessEngine();

  • 使用Spring XML或部署描述符（bpm-platform.xml，processes.xml）进行设置。

  • 使用 Camunda Wildfly 子系统时，可以通过 Wildfly 配置（独立 .xml、domain.xml）设置属性。

总之，只需要在xm中添加如下成员变量即可

<property name="history">audit</property>

或者在yml文件中
在这里插入图片描述

3.3.1 查询

使用HistoryService可创建如下查询：

  • HistoricProcessInstanceQuery：历史进程实例查询
  • HistoricCaseInstanceQuery：历史案例实例查询
  • HistoricActivityInstanceQuery：历史活动实例查询
  • HistoricCaseActivityInstanceQuery：历史案例活动查询
  • HistoricVariableInstanceQuery：历史变量查询
  • HistoricDetailQuery：历史细节查询,记录变量更新等信息
  • HistoricTaskInstanceQuery：任务实例查询
  • HistoricIncidentQuery：历史事件（异常）查询
  • UserOperationLogQuery：用户操作日志查询
  • HistoricJobLogQuery：历史作业日志查询
  • HistoricDecisionInstanceQuery：历史决策实例查询
  • HistoricBatchQuery：历史批量处理查询
  • HistoricIdentityLinkLogQuery：与用户关联的日志查询
  • HistoricExternalTaskLogQuery：外部日志查询

3.3.2 任务报告

检索已完成任务的报告。
对于任务报告，有两种可能的报告类型：

  • 计数
  • 持续时间。

3.4 Service

Camunda提供各类Service以便使用。

  • ProcessEngine：第一次调用流程引擎时初始化并构建流程引擎，之后总是返回相同的流程引擎

    • 可以使用ProcessEngines.init() 和 ProcessEngines.destroy()来正确地创建和关闭所有的流程引擎
    • 通过ProcessEngine.XXService 来获取Service
    • SpringBoot中不需要如此

  • RepositoryService：用于管理和操作部署和流程定义的操作

  • RuntimeService：流程实例相关操作

  • TaskService：Activity，也就是对各个节点的相关操作（含挂起，激活等）

  • IdentityService：用户管理等相关操作

  • FormService：表单相关操作

    • 启动表单是在流程实例启动之前向用户显示的表单
    • 任务表单是在用户希望完成表单时显示的表单

  • HistoryService：历史记录相关

  • ManagementService：它允许检索关于数据库表和表元数据的信息。此外，它还公开了作业的查询功能和管理操作。作业在引擎中用于各种用途，如计时器、异步延续、延迟挂起/激活等

  • FilterService：允许创建和管理过滤器。过滤器是像任务查询一样存储的查询。Tasklist（自带的页面）使用过滤器来过滤用户任务。

  • ExternalTaskService：提供对外部任务实例的访问。（见第一部分）

  • CaseService：同RunService，不过用于案例

  • DecisionService：决策相关服务

3.5 用户业务

Modeler可参考

前置工作：使用平台自行创建一个员工

我们接下来创建一个请假流程：员工请假，上级审批。

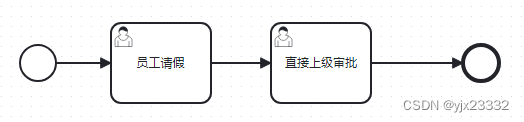

创建如下审批流程：
在这里插入图片描述

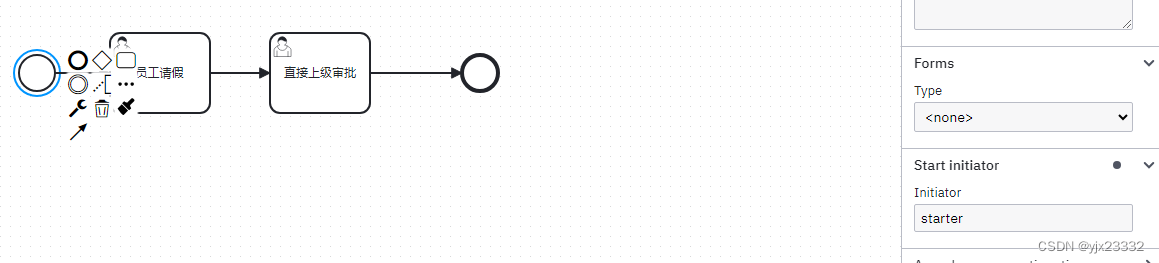

初始化变量 starter,流程引擎将在流程发起时，自动将发起人信息填入。
在这里插入图片描述

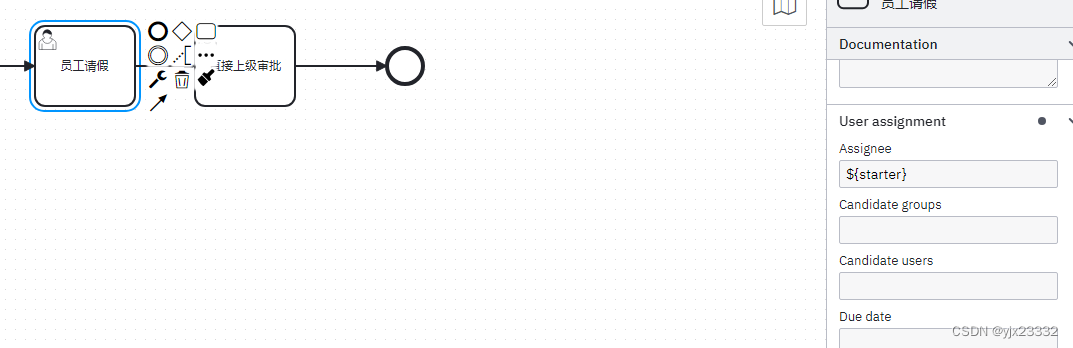

指派给starter，即发起者，可以指派给人、组、用户组、以及设置有效期
在这里插入图片描述
在员工请假处添加一个基础表单
在这里插入图片描述

在领导审批处添加另一个用户（此处直接指派给我们的管理员也可以）

在这里插入图片描述

完成后部署即可。

package com.engine.controller;

import jakarta.annotation.Resource;
import org.camunda.bpm.engine.IdentityService;
import org.camunda.bpm.engine.RuntimeService;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;

@RestController
@RequestMapping("/leave")
public class LeaveController {
    /**
     * 用户、组、租户等相关
     * */
    @Resource
    private IdentityService identityService;

    /**
     * 流程实例操作
     * */
    @Resource
    private RuntimeService runtimeService;

    @GetMapping("/start/{user}")
    public void startProcess(@PathVariable("user")String user){
        /**
         * 表：act_id_user
         *
         * 在此处我们设置发起人信息，对象存储在了如下类型中
         * ThreadLocal<Authentication> currentAuthentication = new ThreadLocal();
         * 因此线程之间是隔离的，不会造成混用情况
         * */
        identityService.setAuthenticatedUserId(user);
        /**
         * 表：
         * act_re_procdef BPMN定义
         * act_re_deployment流程部署信息
         * act_ge_bytearray 部署的实际内容
         * 开启一个流程实例
         *
         * 开启后的实例存放于
         * 表：act_run_execution 以及  act_run_task
         * act_run_execution BPMN运行时记录，包含到那个节点了
         * act_run_task 流程总的记录，记录了执行到哪个节点了，指派给了谁等信息
         * 多个版本，默认使用最新版本
         * 启动加入流程变量时，需要加入startProcessInstanceByKey中
         * */
        runtimeService.startProcessInstanceByKey("Process_0pzlxi8");
    }
}

启动后调用接口，可以看到确实有一个流程，并且参数已经有了
在这里插入图片描述

我们使用页面去处理后，完成该流程。

3.6 流程启动Controller

可以做一个简单的启动类，帮助我们启动

package com.engine.controller;

import jakarta.annotation.Resource;
import lombok.extern.slf4j.Slf4j;
import org.camunda.bpm.engine.IdentityService;
import org.camunda.bpm.engine.RuntimeService;
import org.camunda.bpm.engine.runtime.ProcessInstance;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.PathVariable;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;

@RestController
@Slf4j
@RequestMapping("/process")
public class ProcessController {
    @Resource
    private IdentityService identityService;

    @Resource
    private RuntimeService runtimeService;

    @GetMapping(value = {"" +
            "/start/{processKey}/user/{user}",
            "/start/{processKey}",
            "/start/{processKey}/businessKey/{businessKey}",
            "/start/{processKey}/{businessKey}/{user}"
    })
    public void startProcess(@PathVariable("processKey") String processKey,
                             @PathVariable(value = "user",required = false)String user,
                             @PathVariable(value = "businessKey",required = false)String businessKey

    ){
        if(user != null)
            identityService.setAuthenticatedUserId(user);
        ProcessInstance processInstance = null;
        if(businessKey != null)
            processInstance = runtimeService.startProcessInstanceByKey(processKey,businessKey);
        else processInstance =
                runtimeService.startProcessInstanceByKey(processKey);
        log.info("启动成功，\nInstanceId:{}\nDefinitionId:{}\nInstanceId:{}\nstarter:{}",
                processInstance.getRootProcessInstanceId(),
                processInstance.getProcessDefinitionId(),
                processInstance.getProcessInstanceId(),
                identityService.getCurrentAuthentication() == null?null:identityService.getCurrentAuthentication().getUserId()
        );
    }
}

3.7 业务任务-内部任务

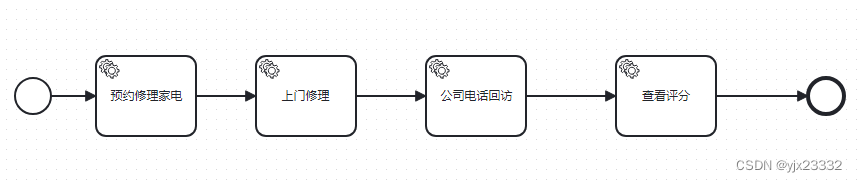

创建如下结构

在这里插入图片描述

3.7.1 Java Class实现

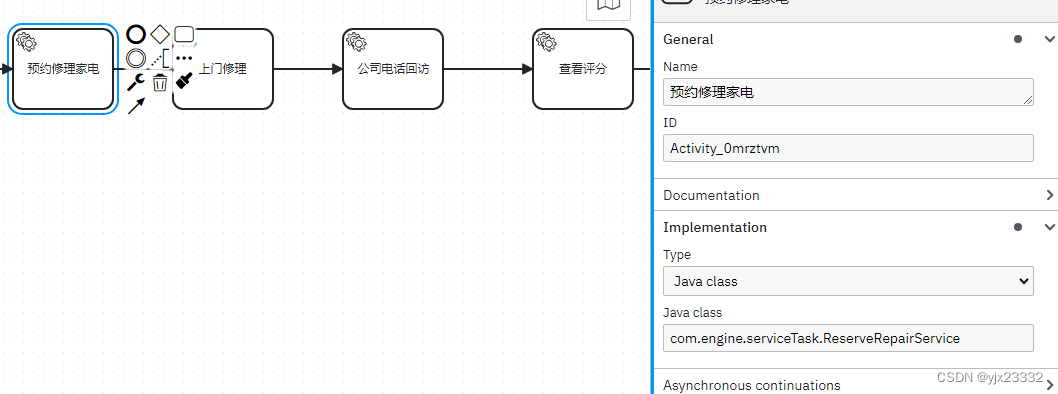

在预约修理家电实现处选择java class，表示以流程引擎自己的Java服务实现。随后我们在集成的服务里面新建一个ReserveRepairService 服务，并把路径添加进去。

在这里插入图片描述

package com.engine.serviceTask;

import lombok.extern.slf4j.Slf4j;
import org.camunda.bpm.engine.delegate.DelegateExecution;
import org.camunda.bpm.engine.delegate.JavaDelegate;

@Slf4j
public class ReserveRepairService implements JavaDelegate {
    @Override
    public void execute(DelegateExecution execution) throws Exception {
         log.info("\n当前流程实例-{}\n执行-{}\n事件名称-{}",
                execution.getProcessInstanceId(),
                execution.getCurrentActivityName(),
                execution.getEventName()
        );
    }
}

3.7.2 Delegate Expression实现

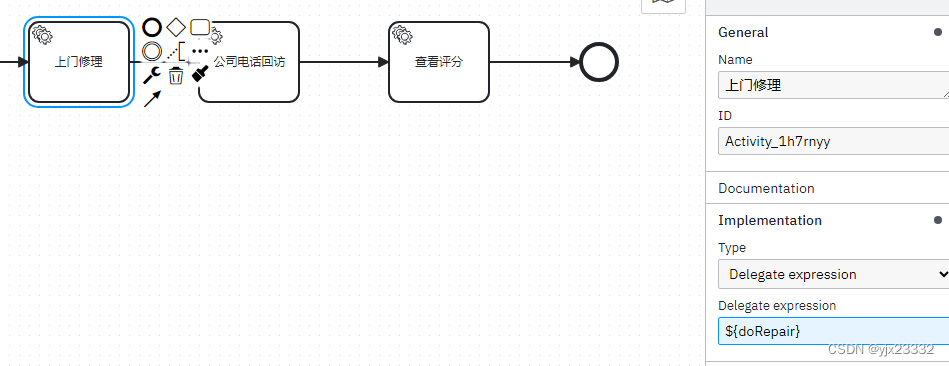

在这里插入图片描述
使用Delegate表达式，可以让流程引擎直接调用自己的Bean，我们需要让这个bean实现Camunda提供的包，默认调用execute。

package com.engine.serviceTask;

import lombok.extern.slf4j.Slf4j;
import org.camunda.bpm.engine.delegate.DelegateExecution;
import org.camunda.bpm.engine.delegate.JavaDelegate;
import org.springframework.stereotype.Service;

@Service("doRepair")
@Slf4j
public class DoRepairService implements JavaDelegate {
    @Override
    public void execute(DelegateExecution execution) throws Exception {
          log.info("\n当前流程实例-{}\n执行-{}\n事件名称-{}",
                execution.getProcessInstanceId(),
                execution.getCurrentActivityName(),
                execution.getEventName()
        );

        execution.setVariable("repairManName","打工人A");
    }
}

3.7.3 Express实现

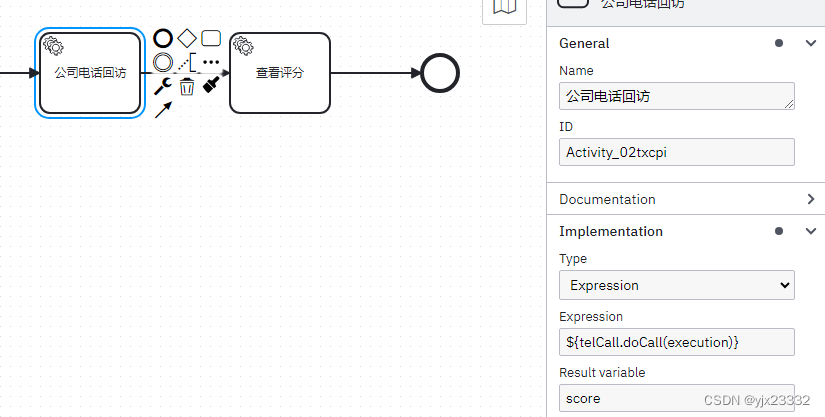

在这里插入图片描述
该方式让流程引擎调用指定Bean的方法。需要指定接收返回的变量

package com.engine.serviceTask;

import lombok.extern.slf4j.Slf4j;
import org.camunda.bpm.engine.delegate.DelegateExecution;
import org.springframework.stereotype.Service;

@Service("telCall")
@Slf4j
public class TelCallService {
    public Integer doCall(DelegateExecution execution){
         log.info("\n当前流程实例-{}\n执行-{}\n事件名称-{}",
                execution.getProcessInstanceId(),
                execution.getCurrentActivityName(),
                execution.getEventName()
        );
        /**
         * VariablesLocal 是该活动的变量，生命周期与活动一致。
         * Variables 是流程变量，生命周期与流程一致。当设置同名变量时，会进行覆盖。
         * 所有变量会：
         * 保存在表 act_ru_variable中，当有Task_ID时，代表是Local
         * act_hi_varinst 为历史变量表
         * */
        String repairManName = String.valueOf(execution.getVariable("repairManName"));
        log.info("请对-{}的服务打分",repairManName);
        return 10;
    }
}

我们也可以用#号表达式

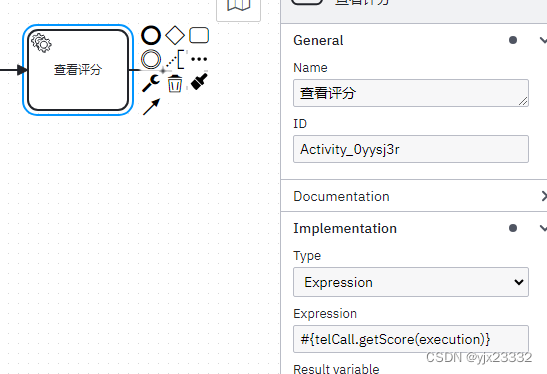

在这里插入图片描述

 	public void getScore(DelegateExecution execution){
        log.info("\n当前流程实例-{}\n执行-{}\n事件名称-{}",
                execution.getProcessInstanceId(),
                execution.getCurrentActivityName(),
                execution.getEventName()
        );
        log.info("员工-{}的服务得分是：{}",
                execution.getVariable("repairManName"),
                execution.getVariable("score"));

    }

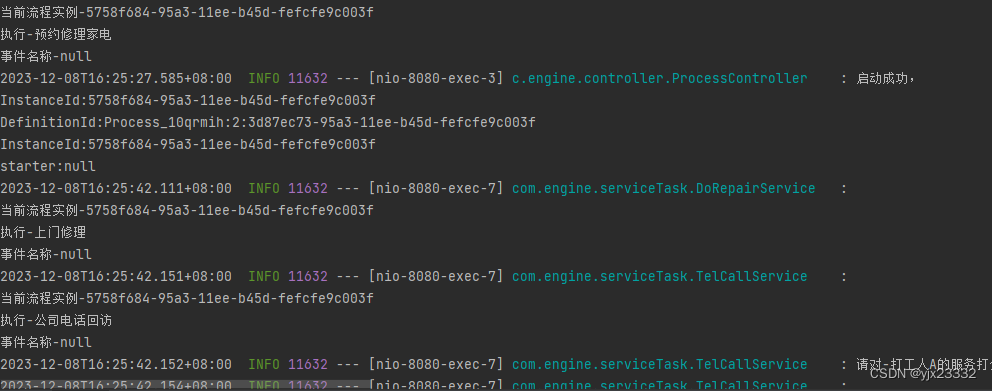

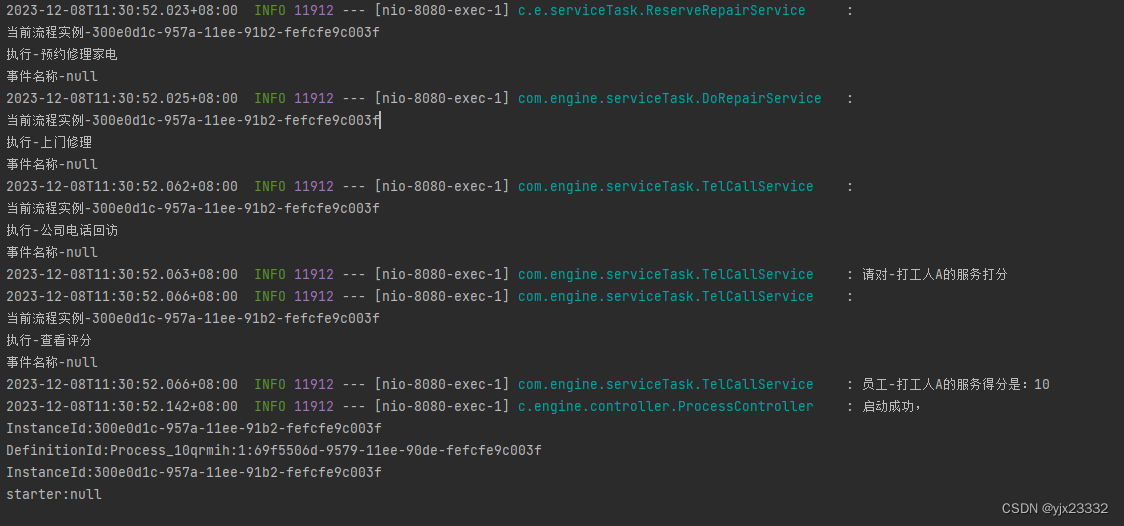

执行结果：
在这里插入图片描述

可以发现，这个我们启动的log在最后才打出来，是同步执行的。

3.7.4 流程的回退与重启与暂停

回退

可以参考Process Instance Modification

继续上述逻辑，我们想要在回访后，重新设置评分。

	@Resource
    RuntimeService runtimeService;

    @Resource
    RepositoryService repositoryService;

    public Integer doCall(DelegateExecution execution){
        log.info("\n当前流程实例-{}\n执行-{}\n事件名称-{}",
                execution.getProcessInstanceId(),
                execution.getCurrentActivityName(),
                execution.getEventName()
        );
        if(execution.getVariable("redo") != null && (Boolean) execution.getVariable("redo") ){
            log.info("重新打分：6分");
            execution.setVariable("rescore",6);
            return (Integer) execution.getVariable("score");
        }
        String repairManName = String.valueOf(execution.getVariable("repairManName"));
        log.info("请对-{}的服务打分",repairManName);
        return 10;
    }

    public void getScore(DelegateExecution execution){
        log.info("\n当前流程实例-{}\n执行-{}\n事件名称-{}",
                execution.getProcessInstanceId(),
                execution.getCurrentActivityName(),
                execution.getEventName()
        );
        if(execution.getVariable("rescore") == null){
            ProcessDefinitionEntity processDefinitionEntity = (ProcessDefinitionEntity)repositoryService.getProcessDefinition(execution.getProcessDefinitionId());
            List<ActivityImpl> activityList = processDefinitionEntity.getActivities();
            log.info("该流程的所有活动\n{}\n",activityList);
            int target = -1;
            int i = 0;
            for(;i < activityList.size(); i++,target++){
                if(activityList.get(i).getActivityId() == execution.getCurrentActivityId()){
                    break;
                }
            }
            if(target < 0){
                target = 0;
            }
            log.info("\n当前节点位置:{}，id:{},name:{}\n回退节点位置:{}，id:{},name:{}"
                    ,i,activityList.get(i).getActivityId(),activityList.get(i).getName()
                    ,target,activityList.get(target).getActivityId(),activityList.get(target).getName());
            log.info("想要重新打分");
            // 修改当前流程至上一流程前
            runtimeService
                    .createProcessInstanceModification(execution.getProcessInstanceId())
                    .startBeforeActivity(activityList.get(target).getActivityId(),execution.getActivityInstanceId())
                    .setVariable("redo",true)
                    .cancelActivityInstance(execution.getActivityInstanceId())
                    .execute();
            return;
        }
        log.info("员工-{}的服务得分是：{}，修改得分是：{}",
                execution.getVariable("repairManName"),
                execution.getVariable("score"),
                execution.getVariable("rescore")
        );
    }

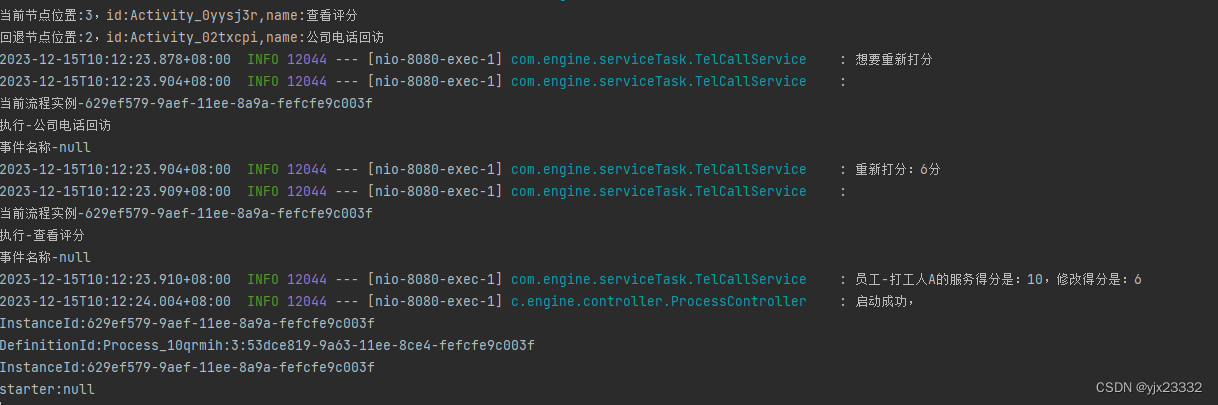

在这里插入图片描述

重启

依据官方例子流程重启动

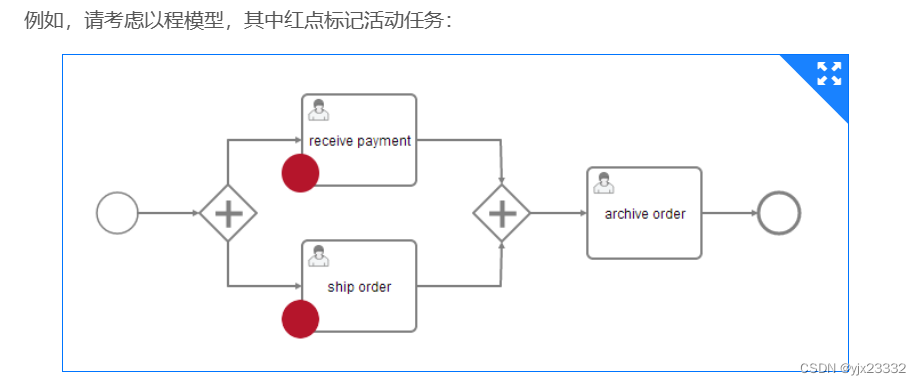

在这里插入图片描述

直接删除实例

ProcessInstance processInstance = runtimeService.createProcessInstanceQuery().singleResult();
runtimeService.deleteProcessInstance(processInstance.getId(), "any reason");

然后重新启动即可

runtimeService.restartProcessInstance(processInstance.getProcessDefinitionId())
	.startBeforeActivity("receivePayment")
	.startBeforeActivity("shipOrder")
	.processInstanceIds(processInstance.getId())
	.execute();

重启后，全局变量将会带入重启流程。需手动设置局部变量，例如通过调用 。RuntimeService.setVariableLocal(…)

从技术上讲，已创建一个新的流程实例。历史进程实例和重新启动的进程实例的 ID 不同。

也可以使用-RESTAPI

暂停

使用如下方法即可

runtimeService.suspendProcessInstanceById();

runtimeService.startProcessInstanceById();

3.8 业务任务-外部任务

可参考-外部任务

外部任务的执行流程：

4.complete()
2.fetchAndLock()
3.handle
1.subscribe(topic) & register(handler)
Custom(Task)Handler
External Task Client
Camunda Rest API
  1. 外部任务注册至External Task Client
  2. 有实例任务时，由External Task Client抓取任务并锁定（避免重复消费）
  3. 分发至对应外部任务
  4. 外部任务完成后告知External Task Client
  5. 失败时上报异常，流程会卡在该节点：可重试。

3.8.1 异步响应：长轮询（Long Polling）

流程引擎对于客户端设计为长轮询模式拉取任务。可参考长轮询的实现方式

  1. 当没有外部任务可以用的时候，请求会被服务器挂起并加锁，防止重复消费
  2. 一旦有新的外部任务可以执行时，就会重新激活请求并执行响应
  3. 设置超时时间，可以在超时后释放该锁并不在挂起该任务

3.8.2 注解方式

非注解方式见第一部分。
官方文档 spring-boot-starter外部任务配置项 7.20

配置与依赖

此处可以另起一个项目。
引入如下同版本包

		<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>org.example</groupId>
    <artifactId>CamudaDemo</artifactId>
    <version>1.0-SNAPSHOT</version>

    <properties>
        <maven.compiler.source>17</maven.compiler.source>
        <maven.compiler.target>17</maven.compiler.target>
    </properties>

    <dependencyManagement>
        <dependencies>
            <dependency>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-dependencies</artifactId>
                <version>3.1.1</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
        </dependency>
        <dependency>
            <groupId>org.camunda.bpm.springboot</groupId>
            <artifactId>camunda-bpm-spring-boot-starter-external-task-client</artifactId>
            <version>7.20.0</version>
        </dependency>
    </dependencies>
</project>

配置

server:
  port: 8081
camunda:
  bpm:
    client:
      # 流程引擎地址
      base-url: http://localhost:8080/engine-rest
      # 长轮询持续时间（异步响应超时时间），默认为null
      # 设置后开启长轮询
      async-response-timeout: 20000
      # 一次最多拉取任务数量，默认10
      max-tasks: 1
      # 订阅topic的上锁时间,超时后，其他外部任务才能获取
      # 优先级小余直接在接口上配置,默认20,000
      lock-duration: 10000
      # 当前工作节点的ID
      worker-id: camunda-demo
spring:
  application:
    name: camunda demo
写一个外部任务

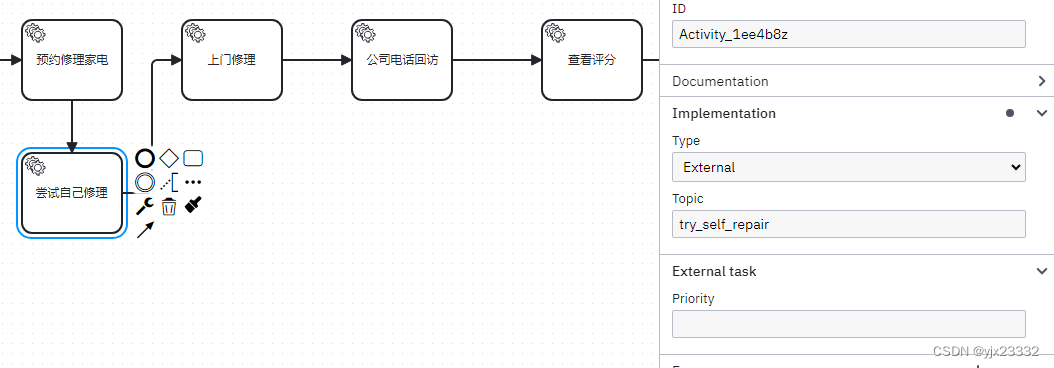

沿用上述流程，添加如下配置：
在这里插入图片描述

package com.camunda.demo.camundaSubscribe;

import lombok.extern.slf4j.Slf4j;
import org.camunda.bpm.client.spring.annotation.ExternalTaskSubscription;
import org.camunda.bpm.client.task.ExternalTaskHandler;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
@Slf4j
public class RepairSubscribe {
//全局配置优先级小余私有配置，因此超时会以此处为准
    @Bean
    @ExternalTaskSubscription(topicName = "try_self_repair",processDefinitionKeyIn = {"Process_10qrmih"},lockDuration = 2000)
    public ExternalTaskHandler TrySelfRepair(){
        return ((externalTask, externalTaskService) -> {
            /**
             * 是否免费修
             * */
            Boolean isFree = true;
            if(isFree){
                log.info("免费维修");
                externalTaskService.complete(externalTask);
            }
            else{
                log.info("自己修");
                /**
                 *  message stacktrace 重试次数 重试超时时间
                 * 重试次数为0时，会创建一个异常事件
                 * */
                externalTaskService.handleFailure(externalTask,"message-自己修不好","stacktrace",0,5000);
            }
        });
    }
}

为了方便，我们手动调整true，false来看一下效果。
true时：
在这里插入图片描述
可以看到转为外部服务时，就不再是同步等待了。
在这里插入图片描述
false时：

可以看到创建了一个异常
在这里插入图片描述

重试方式

需要设置重试时可以用如下格式：

Integer retries = 3；
if (externaltask.getRetries() != null) {
   retries = externaltask.getRetries() - 1;
}
externaltaskService.failure("Reason", retries);

在这里插入图片描述

优先级

在一个流程中，各个节点可以设置优先级，通过优先级，来让哪个流程实先执行。

优先级越高越先执行，默认都为0

在这里插入图片描述

3.9 任务监听器（引擎端）

在引擎端使用监听器，

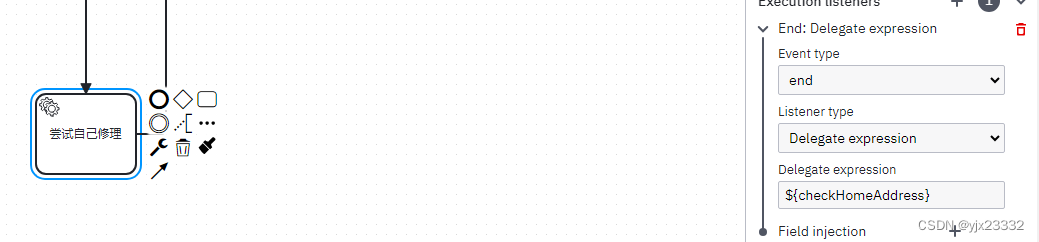

添加如下配置，在结束时判断用户是否添写上门修理的地址，没有则使用默认地址

在这里插入图片描述

同理，于上门修理处添加一个监听器,在开始时监测

在这里插入图片描述

package com.engine.listener;

import io.micrometer.common.util.StringUtils;
import lombok.extern.slf4j.Slf4j;
import org.camunda.bpm.engine.delegate.DelegateExecution;
import org.camunda.bpm.engine.delegate.ExecutionListener;
import org.springframework.stereotype.Component;

@Component("checkHomeAddress")
@Slf4j
public class CheckHomeAddressListener implements ExecutionListener {
    @Override
    public void notify(DelegateExecution execution) throws Exception {
        log.info("校验用户");
        String homeAddress = (String) execution.getVariable("homeAddress");
        if(StringUtils.isBlank(homeAddress)){
            log.info("未获取到地址");
            execution.setVariable("homeAddress","默认地址");
        }
    }
}

package com.engine.listener;

import lombok.extern.slf4j.Slf4j;
import org.camunda.bpm.engine.delegate.DelegateExecution;
import org.camunda.bpm.engine.delegate.ExecutionListener;
import org.springframework.stereotype.Component;

@Component("noticeCustomer")
@Slf4j
public class NoticeCustomerListener implements ExecutionListener {
    @Override
    public void notify(DelegateExecution execution) throws Exception {
        log.info("开始通知客户");
        String homeAddress = (String) execution.getVariable("homeAddress");

        log.info("尊敬的客户您好，维修师傅正在前往：{},请耐心等候",homeAddress);
    }
}

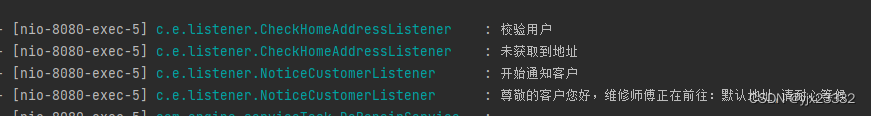

在这里插入图片描述

3.10 鉴权

官方可以用web.xml配置，建议使用另外实现。
比如整合SpringSecurity等。

3.11 多实例任务

当需要执行一个循环的流程时，可以让其作为多实例任务。
多实例任务分为：
- 串行多实例任务
- 并行多实例任务

修改前面的请假流程，让它变为多实例任务。

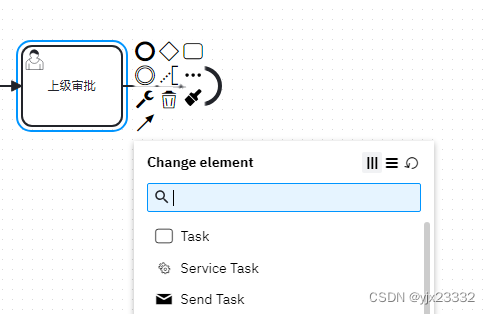

下图中，可以看到：

  • 三根竖线：异步执行
  • 三根横线：顺序执行

在这里插入图片描述

在这里插入图片描述

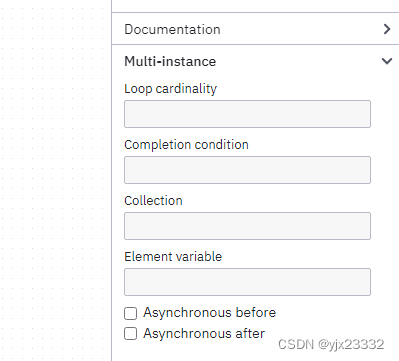

可以看到上图可以添加多实例

  • Loop cardinality：执行循环次数
  • Completion condition：循环跳出条件，当满足时，可以提前结束循环
  • collection：不指定循环次数，直接循环对象（list）
  • Element：List 中的E
  • Asynchronous before/after：异步前/异步后操作

3.11.1 顺序执行

我们先做顺序执行：

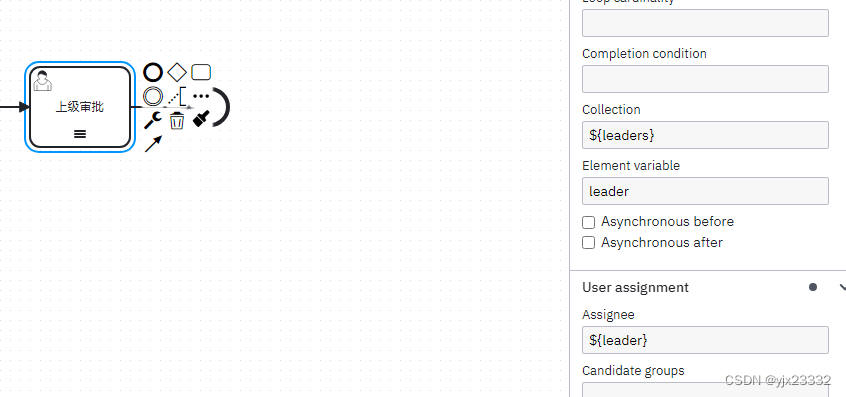

在这里插入图片描述
另外写一个启动类，并提前添加用户:test，zhangsan,lisi,wangwu

@GetMapping("/start/multi")
    public void startProcess(){
        identityService.setAuthenticatedUserId("test");
        List<String> leaders = new ArrayList<>();
        leaders.add("zhangsan");
        leaders.add("lisi");
        leaders.add("wangwu");
        VariableMap variableMap = Variables.createVariables();
        variableMap.put("leaders",leaders);
        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("Process_multi_task",variableMap);
        log.info("启动成功，\nInstanceId:{}\nDefinitionId:{}\nInstanceId:{}\nstarter:{}",
                processInstance.getRootProcessInstanceId(),
                processInstance.getProcessDefinitionId(),
                processInstance.getProcessInstanceId(),
                identityService.getCurrentAuthentication() == null ? null : identityService.getCurrentAuthentication().getUserId()
        );

    }

如果我们在使用张三前先用李四的账号，会发现虽然有但不能评价。

3.11.2 多实例内置变量

同init的时候后可以直接用内置变量starter，多任务中可以使用如下内置变量：

  • nrOfActiveInstances：当前活动的实例数量
  • loopCounter：循环计数器，办理人在列表中的索引
  • nrOfInstances：多实例任务中总共的实例数目
  • nrOfCompletedInstances：已经完成的实例数量

3.11.3 并行执行

如下图修改，只要有两个人同意就可以。

在这里插入图片描述

此时评价将不分先后，此外可以看到同时开始了循流程
在这里插入图片描述

3.12 脚本任务

Camunda支持大多是JSR-223的脚本引擎。比如JavaScript、Groovy等。

对前面请假流程增加扣年假这个操作。

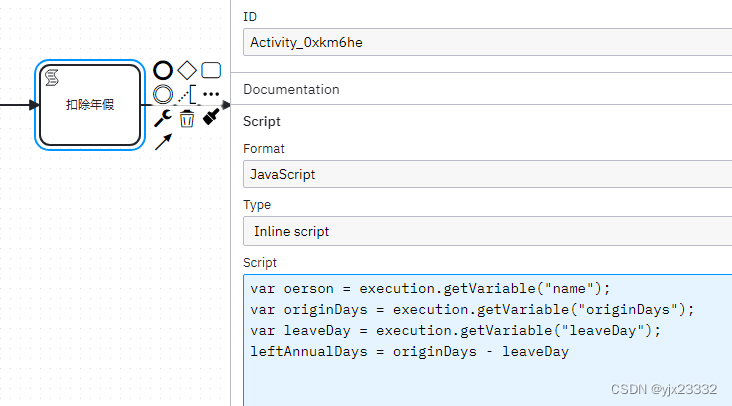

innline 即在如下图中写入
在这里插入图片描述
External则是外部，通过路径引用，需要给出返回变量名。
需要用如下前缀：

classpath://  也就是需要放置于工程目录下，通过Springboot的逻辑加载
deployment:// 也就是需要放置于模型扫描目录下，一同部署于数据库

附录

camunda中文-官方文档
camunda内部构造
camunda英文-官方文档
blibli-camunda工作流实战课程
camunda数据库表结构介绍

yjx23332
关注
  • 12
    点赞
  • 踩
  • 22
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
Camunda BPM主要组件
走在悬崖的边上
05-26 96
显然，任务管理和驾驶舱是Camunda提供的简单工具，UI简单，甚至可以说毫无美感，对大型应用或者系统来说，并不满足需求，只适合开发人员进行流程设计时候的使用，或者管理员来使用，使流程能够正常流转，处理异常。可以执行业务驱动的决策表，预制于工作流引擎当中，与工作流引擎一样，可以通过REST API进行调用或者Java应用嵌入使用，支持DMN1.3规范。通过仪表盘呈现统计数据，报表结果，监控运行状态。管理员也是一个web应用，用来管理用户，群组和权限，可以对用户分组，对用户授权，并集成其他系统的用户。
Camunda高级实战培训系列教程-视频教程网盘链接提取码下载.txt
10-10
《Camunda高级实战培训系列教程》是一门由专业讲师提供的深入学习Camunda工作流引擎的课程。课程内容包括流程建模、任务管理、事件驱动编程等高级技术，通过实战案例演练，帮助学员掌握Camunda在实际项目中的应用和调优技巧，提升工作效率和质量。 视频大小：8.1G
Camunda流程引擎教程（完整版）
JiaVaHao的博客
01-02 6285
当流程走到用户任务、时间等待节点等，事务会先将数据持久化到数据库，这个状态被称为“事务的边界“。如果不使用，默认就会回滚到成功的那个节点位置。有时候我们想修改一个运行中的流程，如果另起一个新流程，就不容易统计之前那个流程的数据，如果将所有版本都放一个流程中，通过流程ID去查询历史数据，会让统计变得很方便。指同一个审批节点设置多个人，如ABC三人，三人会同时收到审批，需全部同意之后，审批才可到下一审批节点。指同一个审批节点设置多个人，如ABC三人，三人会同时收到审批，只要其中任意一人审批即可到下一审批节点。
Camunda实战（一）
programmer_cjl的博客
07-25 763
此文章（系列），记录项目引入Camunda的过程与问题记录，不包含对于Camunda的介绍。
Camunda 开源流程引擎学习笔记(三)——实战
hhhxxx1230的博客
05-27 3443
本文通过一个模拟的复杂流程, 全面演示camunda和bpmn的一些流程及操作
Camunda实战：定时器与服务任务（六）
liuying1802028915的博客
06-03 3827
camunda 定时器 服务任务
camunda7.15版本汉化
08-24
camunda7.15版本汉化
camunda入门教程及实现原理
热门推荐
xiaolong2230的博客
12-12 2万+
camunda流程引擎介绍及使用
Java 3个常用工作流引擎
xiaogg3678的专栏
03-27 9877
Java 3个常用工作流引擎 ，activiti flowable
camunda流程引擎基本使用（笔记）
weixin_46949627的博客
03-10 1万+
camunda流程引擎的基本使用与集成
Camunda流程引擎-入门篇
09-21
学员收益    本套Camunda视频是全网唯一的一套课程。本套视频系统的给大家从零开始讲解Camunda的相关内容，包括基础的环境搭建，流程的部署，启动，运行及涉及到的相关表结构和实现原理都会详细的给大家介绍。是一份学习Camunda必不可少的入门视频。全程手把手带领大家实际操作。 Camunda介绍   Camunda是基于Activiti5封装发展的更加适合企业开发的工作流引擎框架，相比于Activiti和Flowable功能更加的强大，是未来企业的流程引擎框架的首选。快来学习吧 讲师   10余年架构和线上讲师工作经验。精通Java，微服务和云原生相关，致力于Java技术的分享，CSDN官方认证技术专家，华为云技术专家，阿里云技术专家
刷题笔记——java学习
05-12
刷题笔记——java学习
JBPM学习笔记——流程设计与控制
03-03
火龙果软件工程技术中心 相关资料：《jBPM学习笔记(V3.2环境部署)》《jBPM学习笔记(框架设计简介)》背景本片文章，我们将从业务流程的设计开始，通过带领大家完成一个完整工作流的程序设计，来学习jPDL的使用。...
SSM实战项目——Java高并发秒杀API，详细流程+学习笔记
12-27
SSM实战项目——Java高并发秒杀API是一个深入学习Java后端开发的重要实践，它涵盖了Spring、SpringMVC和MyBatis三大框架的整合应用，以及如何处理高并发下的秒杀场景。在这个项目中，我们将深入理解如何设计并实现一...
SSM实战项目——Java高并发秒杀API，详细流程+学习笔记.zip
01-14
【SSM实战项目——Java高并发秒杀API详解】 在这个Java实战项目中，我们主要探讨的是如何使用Spring、Spring MVC和MyBatis（SSM）框架来构建一个高并发的秒杀系统。这个项目旨在帮助开发者理解在处理大量并发请求时...
camunda系列教程1（集成思路）关于工作流的介绍，我再此不进行赘述，网上有很多的资料。对于企业信息化的建设来说，工作流引擎基本上就是核心的业务，想要绕开基本上不可能。根据调研的结果来看，大的方向
kk_1_2_3的博客
03-28 1749
根据调研的结果来看，大的方向基本分成两派，一派是自己写流程引擎，对于一般的技术团队来说，这基本上不太可能，当然国内有几家再做，但是目前的使用效果来说，不是很好；关于表单的问题，目前市面上的集成方案，基本上是用的动态表单，但动态表单，最大的问题是跟前端技术绑的太死，一旦升级，就容易暴露问题；对于工作流官方提供的后台来说，大部分开发者直接选择无视或弃用，个人觉得他们可能认为不是很符合国内的需求吧，但对于我而言，既然是集成第三方的项目，其目的就是简化自己的开发，能用第三方的，尽量不要自己去二次再开发。
Camunda 7.x 系列【64】实战篇之挂起、删除流程模型
最新发布
记录知识、锤炼自我
05-29 226
在Camunda 7.x 系列【39】挂起 & 激活中，我们已经了解流程模型、流程实例的挂起和激活，在实际场景中，这是一个较为常用的功能。
Camunda入门（二） - 启动Camunda管理平台
罗小爬的技术宝书
01-23 8585
本文主要介绍了Camunda管理平台（Cockpit、TaskList、Admin）的2种启动方式：独立启动包、内嵌到springboot应用中启动。
Java spring boot 全解Camunda 7，从 0 到 1 构建工作流平台——第一节：各个开源框架对比
良木
06-11 5969
介绍 camunda 7 的生态环境、发展历程、以及和其它开源框架的对比。
camunda中文文档
03-05
Camunda是一个开源的工作流引擎，它提供了一套完整的工作流管理解决方案。Camunda中文文档可以帮助您了解和使用Camunda工作流引擎。以下是Camunda中文文档的一些主要内容： 1. Camunda简介：介绍Camunda工作流引擎的基本概念、特性和优势。 2. 安装和配置：指导您如何下载、安装和配置Camunda工作流引擎。 3. 建模和设计：介绍如何使用Camunda Modeler进行工作流建模和设计，包括流程图、用户任务、服务任务等。 4. 执行和监控：说明如何使用Camunda引擎来执行和监控工作流实例，包括启动流程实例、处理任务、查询流程状态等。 5. 集成和扩展：介绍如何将Camunda集成到现有系统中，并扩展其功能，包括与其他系统的集成、自定义任务表单等。 6. 高级特性：深入讲解Camunda工作流引擎的高级特性，如事件驱动、并行网关、子流程等。 7. 故障处理和优化：提供故障处理和性能优化的指南，帮助您解决常见问题并提升系统性能。 8. API参考：提供Camunda引擎的API文档，包括Java API、REST API等。 以上是Camunda中文文档的一些主要内容，您可以通过访问Camunda官方网站或者在搜索引擎中搜索Camunda中文文档来获取更详细的信息。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
