你知道哪些硬件用到了这些输出电压吗？

事实上，我们PC中的硬件对供电电压的要求是不同的，因此PC电源必须针对不同的硬件输出不同的电压。 为什么这些电压对应的输出功率不同呢？ 特定硬件所需的具体电压是多少？ 相信大多数玩家看到这两个问题后都会感到困惑。

电源上有5种输出电压的规格，但你知道哪些硬件使用这些输出电压吗？

现在，如果我们查找常规的PC电源，我们可以在铭牌上看到其输出规格为+12V、+3.3V、+5V、-12V和+5VSB。 这五种电压也被PC主机内部的各种硬件使用。 要使用的电源电压。 然而，并非每个硬件都会使用这些电压。 其实他们的需求是不一样的，所以我们先来看看PC内部主要硬件，即CPU、主板、内存、显卡、硬盘的供电电压要求。 。

主板和内存的供电电压要求：

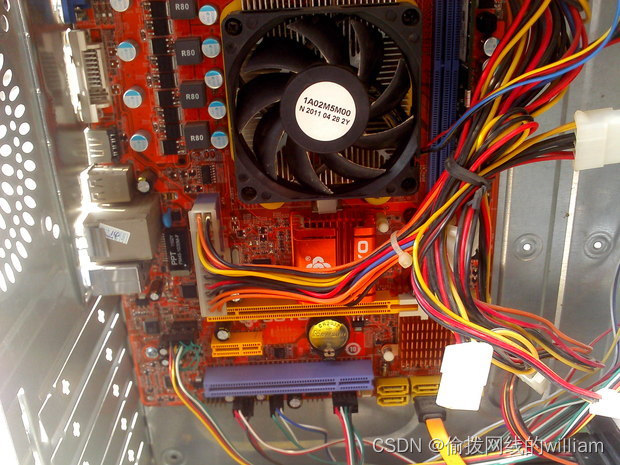

首先，我们从主板开始。 主板在PC中的作用就像是地面上的桥梁。 CPU、显卡、内存等硬件的供电和数据交换都必须通过主板来完成。 连接主板的主要接口有两个。 一是CPU专用供电接口。 稍后我们会讨论这个接口。 另一个是24针主电源接口。 这也是PC中最大的供电接口。 它主要用于为主板上的各种硬件提供电源。

24pin主供电接口，涉及5种电压

主板上的24pin供电接口使用PC电源上的全部五种供电电压，即+12V、+3.3V、+5V、-12V和+5VSB。 还有一个-5V，但是这个电压对应的硬件和接口其实早就被淘汰了，所以现在的PC电源已经不再提供-5V供电了，而24pin接口中的这​​条路只存在于姓名。

主板上安装的各种板载芯片使用的主要电源是+5V和+3.3V，而+12V主要供应给PCI-E、PCI插槽和风扇接口。 除了+12V外，PCI-E插槽A还采用+3.3V供电，PCI插槽需要+12V、-12V和+5V。 内存插槽使用的电源为+3.3V，但它额外配备了电压转换电路，将+3.3V转换为内存的工作电压，如1.5V、1.2V等，然后将其提供给内存。

USB接口主要使用+5V供电，所以对于需要连接很多USB设备的玩家来说，+5V电源的输出功率不能太小。 实际使用-12V电源的机会很小。 即使使用，也不需要高功率，因为​​它仅用于串口或PCI接口设备的电平判断。 因此PC电源的-12V输出功率不超过10W。 ，甚至更低。

在主板供电要求中，+5VSB是一个比较特殊的存在。 +5VSB也称为+5V待机，因为这个通道实际上在通电时不需要使用，而只需要在关闭电源时使用。 电源接上电源线并打开开关后，+5VSB立即开始输出。 主要为主板上的主要芯片提供待机电流，以方便快速唤醒和启动。 另外，有些主板在关机状态下仍然支持通过USB接口给手机充电。 这里还需要+5VSB。 所以现在很多电源都比较注重+5VSB的输出电流，一般不小于2A。
