2021.4.5更新文章功率计算、电源铭牌450W/550W

这篇文章会长期更新。 如果你喜欢的话，可以点赞并保存。

2021.4.5更新文章功率计算、电源铭牌

450W/550W电源：

650W/750W电源：

文章目录如下：

基本要素：

AC INPUT 交流输入 AC DC 输出电压分解

+12V、+5V 和 +3.3V

+12V

+5V 和 +3.3V

-12V

+5Vsb电源重要性

说到电源，往往被人们所忽视。 大家可能会关心电脑采用什么样的CPU、显卡配置、固态内存的大小。 这些都是电脑的整体性能，但是电脑性能的最好保证还是取决于电源。 电源是计算机的心脏，为所有硬件输送血液（电流）。 如果电源不好，不仅会影响使用体验，还会损害其他硬件的寿命，所以我们必须开始像关注电源一样关注心脏。

电源是什么？

电源的全称是计算机电源装置。 英文是Power Unit，一般简称PSU（电源）。 安装在主机箱内，作用是将交流电转换为+5V、-5V、+12V、-12V、+3.3V。 、-3.3V等电压，为各种电脑硬件提供稳定可靠的直流电源。

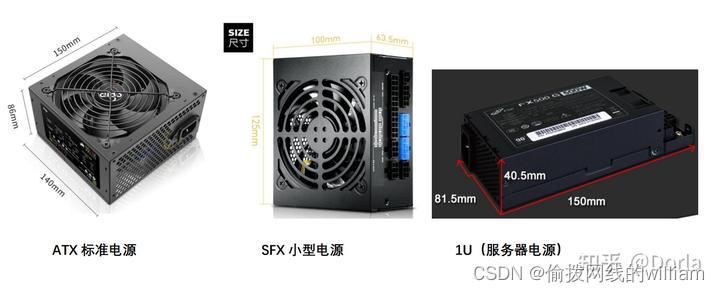

电源的分类 电源尺寸

关于尺寸，目前DIY界绝大数分三种：ATX电源、SFX电源，1U服务器电源

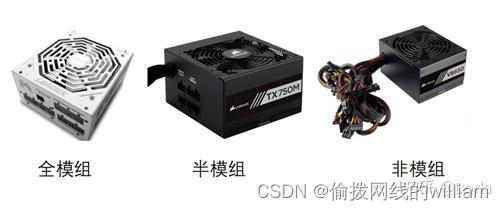

2. 电源模块

电源铭牌

电源上会有铭牌贴纸。 我们如何阅读它？

从图标汇总我们可以看到

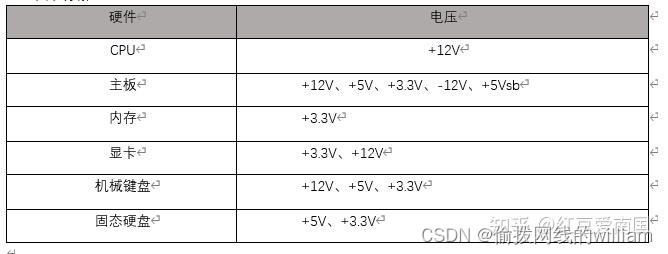

+12V、+5V和+3.3V电源在PC硬件中发挥着重要作用

+12V电源是重中之重。 CPU和显卡均直接由+12V供电。 因此+12V电源占电源额定功率的大部分。 一般来说，不低于70%。 高端电源甚至集中了所有资源。 +12V 输出

+5V和+3.3V输出由+12V通过DC-DC电路转换而来。 主要用于为外围设备和控制芯片供电，如显卡上的外围电路、USB接口电源、固态硬盘电源等。 从功耗角度来说，上来再说

+12V较低，但涉及的器件、芯片较多，不能忽视。

-12V主要用于串口和PCI接口的电平判断，不是主供电线，所以其输出功率一般很低。

+5VSB用于关断状态。 PC的正常启动和快速唤醒都是依靠+5VSB。 USB关机充电功能同样依赖+5VSB。电源80 PLUS认证

它是一项旨在改善能源使用的电源规范。

保证的是电源在20%、50%、满载（100%）时转换效率大于80%

也就是说，在不同的负荷水平下，只有20%或更少的电能转化为废热，从而减少电费

认证等级：白色、青铜色、银色、金色、铂金、钛金六种。

中国电脑DIY玩家只需注意“230V EU非”

80 PLUS 的转换效率级别从白色提高到钛色。 金牌转化率可达87%以上，钛金转化率可达90%以上。

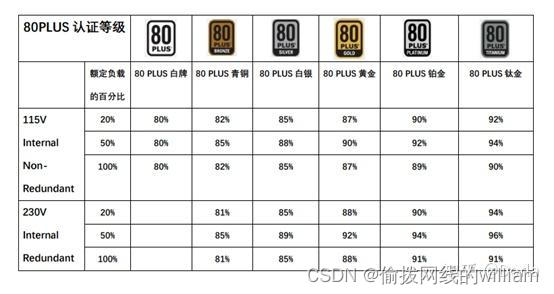

做了不同级别电源认证对比图

经过认证的电源质量真的更好吗？

对于电源来说，获得认证是一个优势。 相比非认证产品，我们确实建议玩家更多地购买经过认证的电源产品。这并不是一个不可或缺的选择。 购买电源时，不要只关注它。 关键是要理性对待认证，选择真正适合自己的电源产品。

电源计划

1、电源结构

供电方案影响电源的转换率（是否省电）以及输出电压是否稳定。

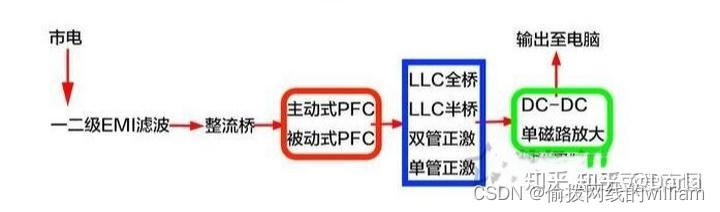

先看图了解电源结构

电源中的被动式PFC：曾经是主流电源，现已退出主流市场，但由于成本较低，在额定功率400W以下的入门级电源中仍然活跃。

电源中的主动式PFC：目前电源主流，转换效率更高，做工、材料和结构水平更高，品质更好

LLC全桥：全桥LLC拓扑用于注重性能的高端产品。

LLC半桥：大多数主流金级甚至白金认证产品都是基于半桥LLC拓扑

双管前进：大部分只能达到铜牌或白卡级别的效率。

单管前移：不推荐

DC-DC：转换效率高、动态响应快

单磁路放大：稳压性能会比较差，入门级低级产品

主动 PFC>被动 PFC

LLC全桥>LLC半桥>双管正激>单管正激

DC-DC > 单磁路放大

2、电源材料

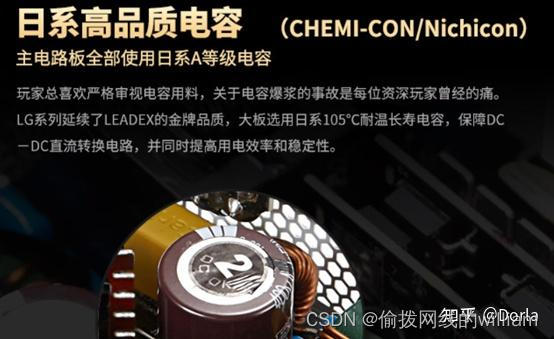

电容是电源中非常重要的一个东西，影响电源是否耐用。 通常厂家不会介绍太多，我们只能通过拆解电源才能知道，但一般电源都会介绍所使用的电容。

从耐用度及优缺点来看：日系电容>台湾电容>国产电容

如果对电源品质要求较高，尽量选择全日系或台湾电容的电源。 这种类型的电源通常具有较长的保修期。

耗电量计算

如何选择功率合适的电源，是选择好电源的第一步。

我们整台机器的功耗是多少？

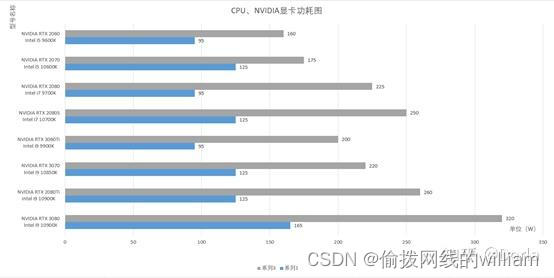

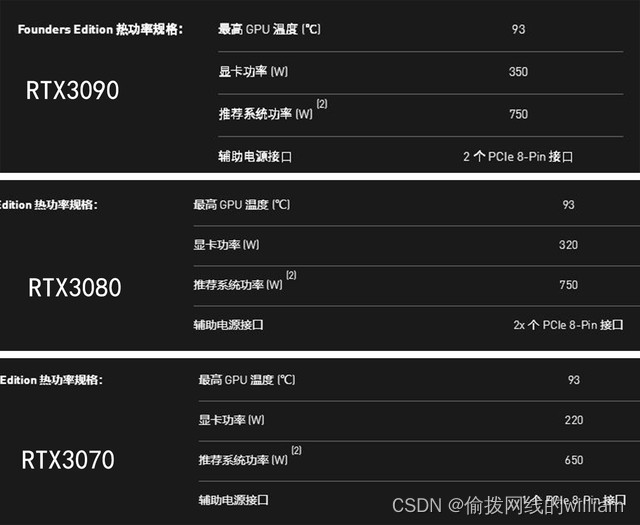

要选择功率合适的电源，首先要了解自己喜欢的机器的功耗情况。 主要取决于电脑主机的两大部件：CPU和显卡的功耗。 我们来看看一些流行的CPU和显卡的功耗情况。

由于现在大多数PC的功耗主要来源是CPU和显卡，所以当我们确定PC的负载功耗时，只需将CPU和显卡的TDP相加即可得到大致的负载功耗值。

功率转换率

除了看额定功率外，我们还需要看电源的转换效率。 电源的工作状态实际上类似于汽车发动机的工作状态。 随着负载的增加，其转换效率也会发生变化。

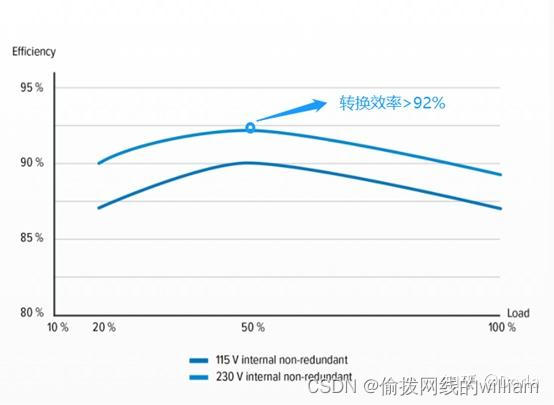

从上面的曲线可以看出，电源输出功率在额定输出的30%以上时，可以达到比较好的转换效率。 一般在负载50%左右时可以达到最高，然后开始略有下降。

选择电源标准：电脑主机的负载功耗落在电源的“最佳利用率”范围内。对于电源来说，“最佳利用率”范围实际上是转换效率相对较高的功率范围。

以海云（）FOCUS GX650电源为例。 在国内220V环境下，当输出功率在20%以上时，其转换效率超过90%。 当输出功率为50%时，峰值>92%。 此时，能量利用率最高，电源的部件仍有较大的闲置容量，因此热量更容易控制，有利于电源的稳定运行。 50%之后，电源的转换效率开始下降。

电源选择

因此，我们在选择电源时，应该按照“正常50%，极端80%”的标准来选择，即主机在游戏等满载情况下，主机的功耗落在电源额定输出的50%至80%范围。

根据CPU和显卡功耗图表，选择Intel i7处理器125W和RT 2060显卡160W。 总功耗为285W。 按照“正常50%，极端80%”的标准计算：

电源最低标准功率为：285*1.2/0.8=4275.5（1.2代表满载时CPU和显卡预留空间的功耗）=427.5≈450W电源

推荐标准：（125+160）*1.2/0.5=684W≈650W电源

电源品牌

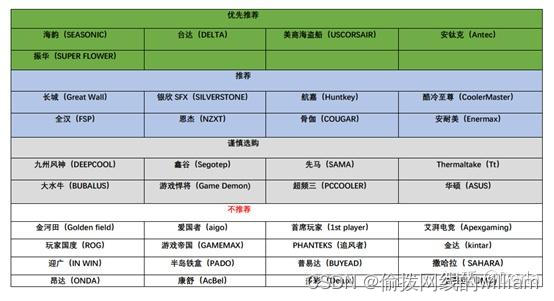

电脑品牌太多了，随便抓一大把。 由于电源制造门槛较低，市场上品牌众多。 我根据平台上销售的品牌做了一个分类清单。

1、以下分类标准是针对刚接触电源的人来说的。 您可以根据品牌进行选择。 不要逾越界限。

2、新手购买电源进行评估时会产生矛盾。 每个人对电源都有不同的理解。 大家都会说这个产品不好，缺点多，噪音大，动力差。 综上所述，每个人都有自己的经历，会对自己对电源的了解程度做出判断。

3、以下品牌分类是根据个人的经验、理解和总结。

优先推荐群体：一线品牌，质量很好，可以随意选择。

推荐团：这些牌子也都很好。 他们的产品很多，比较混乱，但有些型号不错，产品质量没有问题。 您可以放心购买。

选购群体：品牌比较常见。 无论产品系列还是质量都无法与上述两组相比，值得购买的型号将会是极少数。

不推荐人群：可以无视，不考虑，没有理由，就是这么任性

电能质量保证

一个电源的保修主要取决于两点：保修时间和保修方式。 这是厂家对自己的产品是否有信心的最直接的体现。 目前，大多数电源厂家都提供三年保修服务，有的甚至直接提供三年包换。 服务，这显然是对自己产品的可靠性有足够信心时才决定的策略。 高端产品将提供比主流产品更长的质保时间，高端产品有五质保、七质质保、十质保甚至终身质保。 产品比比皆是。 一般来说，同级别的产品，保修时间较长的产品往往可靠性表现会更好，相信大家都知道如何选择。

采购力供给汇总

其实，了解了电源的基本知识后，选择购买电源并不难。 考虑以下因素：

电源的尺寸由您选择的机箱尺寸决定。

功率，根据计算，电脑总消耗+100瓦（W）=电源功率

电源方案及材料

电源模块，根据自己的预算。

品牌不一定非得是大牌，但还是建议不要购买知名度不高的不知名品牌。

有关认证电源的常见问题解答？ 电源越安静越好？

不会，电源相对于CPU和显卡来说是比较安静的，但是电源工作时还是会有风声和高频声。

2、电源是不是越大越好？

电源的功率并不总是越大越好。 虽然不会耗电，但是电源至少要贵一些。 一般来说，适合你电脑的电源就足够了。 可以预留一点功率空间，但不需要太多，+100W就够了。

3、电源供电不足会出现什么情况？

如果电源的电量不足，会导致电脑自动重启，变得不稳定。 长期运行会损坏计算机其他硬件，甚至烧毁硬件。

4、电源功率越大耗电越多吗？

这种想法是错误的。 电源将提供计算机硬件所需的电力。 计算机主机的功耗应根据所有硬件工作时所使用的功率来计算。 电源越大，可以负载的功率就越大，可以支持更多的硬件同时工作或者满载时支持部分硬件。 运行稳定。

产品推荐

待升级……

编辑并不容易。 如果你喜欢的话，可以点赞并保存。 谢谢你！ ！
