带来电脑常见的电源故障原因和修理方案，值得收藏！

如果大脑供电出了问题，电脑就无法使用，因为没有电源来供电，硬件再大的优势也无济于事。 那么电脑电源出现故障如何修复呢？ 下面小编就为大家带来电脑电源故障的常见原因及修复解决方案。 让我们来看看！

1.长城ATX-300P4-PFC电脑电源，按下启动按钮，

电脑没有反应

打开主机箱盖并拔下 20 针电源板。 打开电源，测量绿线端电压为3.67V，紫线端电压为5.08V。 这表明电源辅助电路工作正常。 估计是电源开关管损坏，无法工作。

1、故障初步分析

将电源盒从机箱上拆下，打开盒盖，拔下抗干扰电感线圈插头和电源进线插头，焊掉散热风扇引线，拆下电路板，清理灰尘进行检查。 首先，在市电输入端焊接一根临时电源线，并用导线将抗干扰线圈的插座短接，以便于上电检测。

上电测量，待机时ICI()电源端(12)脚电压为16.06V，(14)脚参考电压为4.98V，死区控制端④脚电压()的值为4.23V，说明IC1基本良好。 的。

为了便于监控，在12V和5V输出端焊接了12V/100W汽车灯泡作为假负载。 打开电源并尝试将 PS-ON 绿线端和任何黑线短路。 灯泡不会亮。

此时测得IC1的④脚电位由4.23V降至3.86V。 虽然可以下降，但仍然不能处于低电平，导致IC1无法振荡，因此输出没有电压，灯泡不亮。

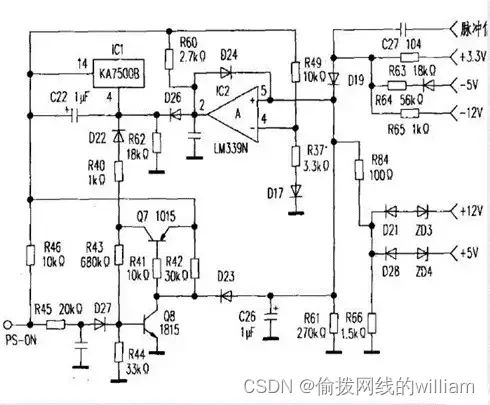

尝试直接短接IC1的④脚，灯泡就会亮。 初步判定IC1良好。 问题应从四电压比较器IC2()及相关电路进行检查(见附图)。

2. 开关原理

根据原理图分析，启动时IC1的④脚为低电平，必须满足两个条件：

一是Q7必须截止，这样D22也截止； 二是IC2A的②脚必须为低电平，使D26也截止。

从开关电路的工作情况来看，待机时Q8和Q7都应处于导通状态。 然后IC1引脚⑩的参考电压经过Q7和R40的ec极，使D22导通，从而可以作为IC1的死区控制端④。 引脚提供待机高电平电位。 导通时，由于PS-ON被拉至低电平，D27截止，导致Q8的b极失去偏压，Q8截止，导致Q7的b极反向偏压截止。 当Q7截止时，C极无电压输出，则D22也反向偏置截止，终止向IC1的④脚供给高电平。

故障发生时，测量Q7集电极电压为0V，说明这部分开关机电路工作正常。 当电源接通时，Q8截止，D23也截止，因此IC2A的⑤脚电位上升至设定值（⑤脚电位为R60、D24、R84、RR66与并联电路的分压值）。 RR61）约为1.88V，高于④脚，如果1.35V为高电平，则②脚会输出高电平，因此怀疑对象是比较器IC2A及相关电路。

经思考，待机时IC2A比较器工作正常。 接通电源时，IC2A引脚②电位为4.36V，高于引脚⑤电位1.88V。 钳位二极管D24左高右低，使得D24也处于导通状态。 这意味着这会导致 IClA 本身产生不良反馈，并将 ② 引脚钳制为始终处于高电平。 导致ICl④脚不能为低电平，导致电源无法启动而死机。 经过反复测量，IC2A周围的元件并没有损坏，令人费解。

3.更改参数排除故障

是否可以适当降低IC2A②脚电位，使之不产生反馈？ 尝试的方法是增大电阻R60的阻值（2.7kΩ）。 经测试，当R60阻值增大到33kΩ时，不再出现反馈现象，试验机可以顺利启动。 但这样虽然可以降低②脚电位，但同时也降低了⑤脚电位，可能会引起保护电路误动作，不宜使用。

反馈不良的原因是否是由于电容C26（1μF）的值变化引起的？ 但经测量，C26的容量为1μF，不错。

能否将坏反馈时间延迟，使比较器先于反馈，防止坏反馈，从而达到输出低电平的目的。 可以尝试的方法是增大电容C26的容量。 经测试，将C26换成47μF电解电容后，接通试机电源并反复开关机后，灯泡即可点亮，说明机器可以顺利启动。 如此处理后，放回上位机试用。 灵活启动后一切正常，故障排除。

4.理论基础

待机时，由于Q8和D23导通，电容C26的正电位被下拉至地为0。虽然启动时Q8和DD23关断，但由于电容两端的电压不能突然变化，C26

容量增大，突变延迟时间更长。 然后将②脚的电平通过D24反馈到⑤脚，为新加的电容C26充电。 在此期间，IC2A

反相端④脚的高电位比同相端⑤脚的低电位维持足够的比较时间，使比较器②脚输出低电平。 采样ICl引脚⑩的参考电压后R60被拉低，没有机会。 为引脚 ⑤ 提供高电平以抑制不良反馈。 D264

截止，不再向ICl引脚④输出高电平； 另外，当电源打开时，开关电路还向ICl引脚④提供低电平。 如果满足以上两个条件，那么ICl引脚④就不会再出现。 当电平为高电平时，ICl输出脉冲信号，电源可以顺利启动。

2、采用亚孚ATX-300-P4电源的电脑启动困难

初步怀疑某部件冷时异常，热时正常。 断开主机的电源。 将汽车使用的12V/100W灯泡分别连接到输出端子+5v和+12V作为假负载。

打开市电，测量绿线端（PS-ON）电压为5.01V，紫线端（+5VSB）电压为5.18V，均在正常范围内。 说明辅助电源工作正常。 使用镊子将绿色线端与黑色线端（接地）短路。 模拟主机启动按钮将PS-ON的5V高电平拉至低电平。 风扇停止，灯泡不亮，说明电源无法启动。

镊子碰了四五次后，风扇转动，灯泡亮了。 松开镊子并立即重新放上，即可轻松启动电源。 测量每个输出端子的电压：+12.02V、+5.22V、-12.12V、-5.15v、+3.49V。 如果误差不超过20%，则为正常值。

打开箱子。 拆下电路板，清除灰尘，方便维护。

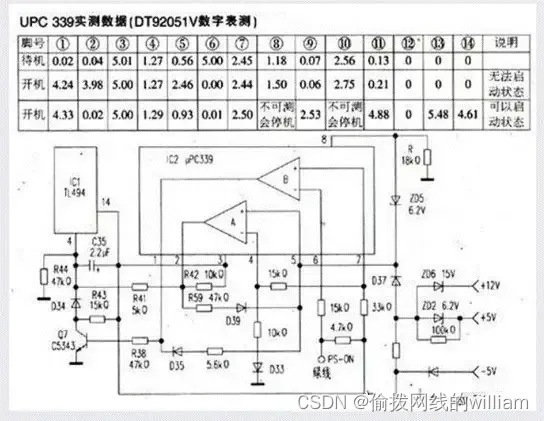

以便于分析。 画出相关电路，如图所示。

还可以挂一个汽车灯泡作为负载。 接通电源，用镊子强行短接IC1()死区控制端④脚。 灯泡亮了。 表明IC1及后续电路工作正常。 但绿线端短路时，无法启动电源，怀疑IC2（μPC339）有故障。 测量待机和启动（无法启动和能够启动）时IC2的四个电压比较器各引脚的电位状态，如附表所示。 经分析，IC2工作应正常。

根据示意图进行分析。 确保电源正常启动。 IC2的①脚应为高电平，②脚应为低电平，这样IC1的④脚即可为低电平。

衡量这三个关键点的水平状态。 当绿线端短路时，IC1④脚不为低电平。 而是从3.35V上升到3.60V（高），状态异常。 IC2引脚①为4.24V（高），正常，但引脚②为3.99V（高），异常。 从②脚为高电平起，死区控制端不能通过R41到IC1的④脚为低电平。 结果，无法启动电源。 IC2的②脚高电平是由于比较器A同相端⑤脚电平高于反相端④脚电平造成的。 由于④脚已设置为低电平，因此只需检查⑤脚是否为高电平即可。 原因可以是。

考虑到上述问题，探究IC2引脚5的电平状态有以下三种思路：

（1）⑤脚高电平可能是IC2的①脚高电平将D35反向击穿（疑似劣化）造成的；

(2)过压或欠压保护电路是由于过压或欠压保护电路的某一元件参数异常，导致保护电路动作；

(3)电源③脚电压经R42反馈，再经R59、D39反馈所致。

因此尝试将各个相关组件一一断开。 测试机器是否可以启动。

当A比较器的反馈电路D39关闭时。 通电瞬间可听到开关变压器的振荡声。 接通电源约1/4秒后，声音消失，灯泡亮起。 由此可以判断，第⑤脚的高电平来自于第②脚的反馈不良。 冷静地思考。 IC2②脚高电平可以暂时不参与电源开关控制吗？

最好的尝试方法是断开 R41 的连接，看看会发生什么。 结果是焊掉R41后非常有效。 故障不再发生。 IC2②脚也为低电平。 由此判断，IC2第2脚高电平是由于启动瞬间IC1第4脚高电平反馈不良造成的。 IC1的④脚电平由Q7控制。 怀疑Q7已经恶化。

经分析，当电源接通时，IC2脚①的高电平通过R38正向偏置到Q7(C5 343)的b极。 Q7导通，将D34的正极拉至低电平，D34截止。 如果Q7变质或变冷，则难以导通。

IC1④脚无法正常保持低电平。 但经过反复测量，接通电源时Q7的C极电位为0V，说明Q7可以饱和并正常导通。 IC1圈14脚的参考电压通过电阻R43拉低至地，不能向④脚提供高电平，证明这部分开关电路工作正常。

影响 ICl 引脚 ④ 电位的唯一相关元件是电解电容器 C35。 怀疑C35漏电导致IC1第14脚的参考5V电压通过C35到达④脚。 不过，最好去掉C35（2.2μF）并测量。 这真的很棘手。

参考《电子报》相关资料，部分电脑电源的电容容量为47μF，于是纷纷效仿。 更换47μF/10V电容后，试机启动顺利，启动困难问题得到解决。

提示：如果以后遇到类似电脑电源启动困难的问题，不妨先检查电容。 或者尝试增加容量。 也许会有立竿见影的效果。 以免走弯路。

3、长城ATX-300P4-PFC电源上电后无反应。

我打开外壳，发现保险丝烧断了。 这时维修时就需要小心谨慎，因为一般来说损坏都比较严重，必须对初级电路元件一一仔细测量，不能大意。

检查结果为：两只桥式整流管烧坏，一只高压滤波电容（330μF/200V）击穿短路，两只功率开关管（）烧坏。 幸运的是，备用开关管和电路元件没有损坏（备用开关管和电路元件损坏，保险丝也会烧毁）。

更换新部件后故障排除。

4、长城ATX-300P4-PFC电源通电后听到“吱吱”的声音。

测量+5VSB无电压

打开外壳后发现+5VSB电源输出端的滤波电容鼓起。 本以为是电容损坏，但更换新电容后问题依旧。 然后分别断开IC494的(12)脚和整流器(D9)，故障依旧。 经过分段仔细测量和检查（顺着输出线到开关变压器），发现故障是+5VSB电源输出端的稳压二极管（ZD6）击穿对地短路，造成故障。开关电源过载并发出吱吱声。 更换新管ON473}5A-5V）后故障排除。

5、长城ATX-300P4-PFC电源+5VSB电压低于正常值，开机就保护。

空载检测显示该电源的+5VSB电压（2V~4V）明显低于正常值，开机时有短路绿黑绒保护。 有的在无负载时也能启动，但一旦有负载就停止工作。 当我打开机箱时，发现风扇根本不转，而且电路的工作温度太高。 可能是风扇因缺油而转速不足，也可能是过载造成的。 更换新的电容器和风扇并加油，故障排除。

6、P4大硕ATX-308B开关电源，无电压输出

打开外壳目视检查保险丝是否烧黑，两个电解电容220μF/200V鼓包。 采用主功率开关管，辅助功率开关管采用两个13007，采用脉宽调制集成电路和电压比较器。 输出部分使用两个和一个双二极管。

更换保险丝和电容后，通电保险丝又烧黑，说明电路仍然存在短路故障。 路上仔细检查后发现，四个+300V整流二极管中有两个坏了。 更换后，被测电路基本无短路点。 再次接通电源时，发现电源风扇转动又停止，说明电路处于保护状态。 断电后测量输出电路中的三个双二极管均正常。 然而，他们无意中摸到了烫手的感觉，而且触摸时并没有温度升高。 经测量，⑦脚（电源输入端）对地短路，该脚直接接+12V。

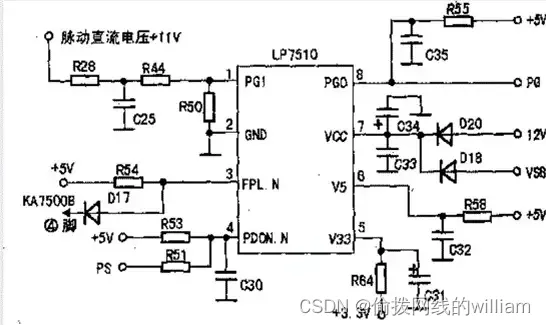

焊完⑦脚后，仍然对地短路，说明集成块坏了。 仔细观察LM393连接的电路，发现两者的电源输入端不同。 连接电路如图所示。

无奈之下，我在一堆P4电源中发现了一块印刷块。 引脚及电路连接与本地电源基本相同。 我尝试将其焊接到本地电源电路上，并打开风扇旋转。 测量各通道电压输出正常。 修复完成。

7、百盛BS-开关电源风扇不转，测量时各通道无电压输出。

该电源单独向其施加市电电源并短路PS-ON。 风扇不转，各电路无电压输出。 但去掉PS-ON短路后，在绿线端子处测得电压为4.9V，正常，说明内部辅助电路及之前的整流滤波电路正常。 初步估计是功率开关管损坏。

打开机箱检查电路板，没有发现可疑痕迹。 为了方便维修，将电路板分开，先焊接电源进线和风扇，拔下抗干扰电感线圈（像普通电源变压器一样），在连接器处暂时用导线连接，然后再连接在电路板的电源输入端加一根电源线，用12V小灯泡焊接到+12V电压输出端进行监控，这样就可以通电测量了。

经测量，IC2()电源端引脚电压正常为20V左右，死区控制端引脚4为3.37V(高电平)。

经过思考，对于各种类型的ATX开关电源，无论电路结构如何，电脑启动按钮都会将绿线启动端（PS-ON）的高电平拉低至低电平，从而使死区控制端也低。 电平（0.15V左右），（或TL494）8、8脚有脉宽信号输出，可推动电路开始振荡，开关管即可正常工作。 如果IC2()有缺陷或损坏，即使引脚4为低电平，机器仍然无法工作。

因此监测IC24引脚的电平变化。 结果，当（PS-ON）被控制为低电平时，4脚死区控制电平不是低电平，而是从3.37V异常升高到4.24V。

根据经验，如果IC2完好，只要将其4脚强制为低电平，电源就会输出。

然后我用镊子将4脚强行接地。 小灯泡立即亮起，证明IC2及下游级正常。 故障应出在前级IC1（电压比较器LM339）或相关电路。

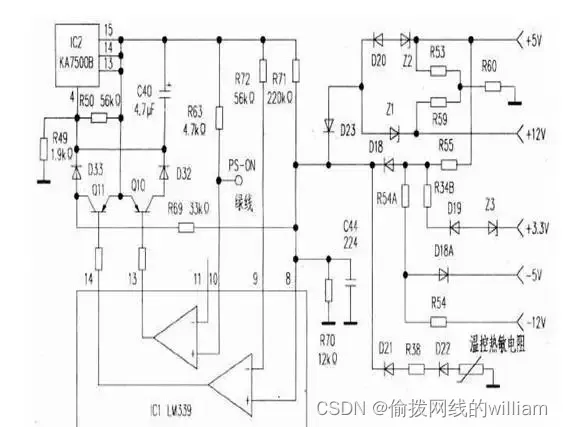

为了便于分析，根据实物绘制相关电路如图所示。

根据上述检测情况分析，为了使机器正常工作，比较器IC1（13）的引脚必须同时为高电平，使晶体管Q11和Q12均截止，并且IC2(4)脚可接低电平。

当(PS-ON)为低电平时，IC2(4)引脚电平反而上升。 可能是晶体管Q11和Q12之一工作不正常。

当进一步测试这两个晶体管时，发现Q11的b极电位远高于e极。 显然，Q11工作在导通状态，使得参考+5V电压通过Q11e、c极、D33到达IC2(14)脚。 (4) 引脚（高电平）。

发现比较器IC1的反相端(8)脚电位(1.44V)高于同相端(9)脚(0.86V)，导致输出端脚为低电平。 根据电路原理图分析，(9)脚电位是由R72采样IC2(14)脚+5V参考电压得到的参考电压(固定)，(8)脚是过压和欠压检测每个输出电压。 最后可能会出现哪个分支、哪台机器进入保护的问题。

考虑到容易损坏的元件一般都是非线性元件，比如二极管、稳压管等，我在路上估计了D18到D23，发现基本没有问题。 测量各稳压管时，发现Z1有可疑之处。 我把Z1焊掉，进一步测量其正向和反向电阻约为5kΩ，证实Z1已经劣化。 更换为12V稳压管后，将绿线接地。 短路，上电，此时测IC1（8）脚（0.34V）为低电平，（9）脚（0.86V）为高电平，该脚为高电平，比较器工作正常，Q11不再导通，IC2 (4) 引脚（0.15V）低电平正常。 测得各路电压输出也正常，说明保护已解除，机器可以正常工作。

拆下焊接好的电源线和电线，恢复外包装，安装到电脑主机上进行试运行。 电脑开机后，风扇转动并发出“嘀”的一声。 启动正常，显示正常。 故障排除。

小结：电源正常工作时，Z1不会导通。 只有当+12V支路输出电压超过Z1的稳压值（或设定值）时，Z1才会导通，机器进入保护； 由于Z1变质，相当于一个5kΩ电阻，所以当电源刚开始工作时，+12V支路的输出电压立即通过Z1加到IC1（LM339）比较器的反相输入端（8）上， D23）脚（高），与（9）脚参考电压比较，使14脚输出低电平。 然后，Q11b正向偏置，Q11导通，+5V参考电压通过Q11的e、c极和D33到IC2的死区控制端(4)脚为高电平； 同时，Q11c极的电平（高电平）经R69反馈到IC1比较器反相输入端（8）脚，钳位（8）脚高电位，使电源进入断电保护。或电压输出。

8、长城ATX-300P4-PFC电源上电无反应。

测量+5VSB无电压

打开机箱后，我们目视检查保险丝是好的，初步判断初级电路是好的。 输出端滤波电容良好。

再仔细检查测量直流B+电压正常，+5VSB开关管良好，更换反馈电容无影响。 经检测，没有其他元件损坏，最终确定故障为+5VSB电源开关变压器损坏。 更换为良好的开关变压器（ZSTe

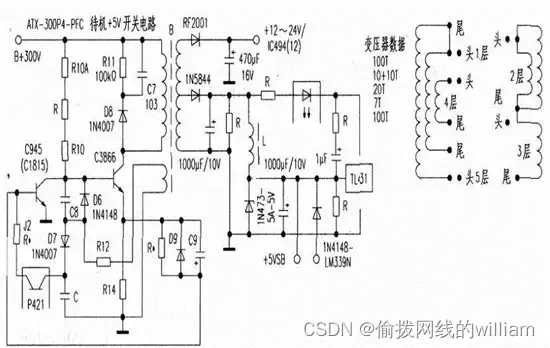

FT-EEL19-018*) 故障排除后，根据实际产品绘制的备用电路图和开关变压器数据如图所示。

9、电脑ATX电源接通后主机无反应。

根据故障现象，故障可能发生在电源电路上。 拆下主机箱侧盖，拔下电源与主板、软驱、光驱、硬盘之间的连接插头，拆开电源盒，+5V之间加6Ω/15W假负载输出端和接地端，然后测量主电源各输出端电压为零。

对相关部件进行静态测试，未发现异常； 整流滤波后测300V电压也正常； 怀疑是电源启动电路有问题。

用万用表测量12脚电压正常，说明辅助电源工作正常。 测量LM339的④脚电压为4.5V，也正常。 这意味着+12V电压经过内部参考电路处理后由其14脚输出。

重新连接电源与主板的连接插头，测试LM339的⑤脚“PS-ON”电压。 当未按下主机箱电源按钮时，“PS-ON”为+5V高电平。 当按下电源按钮时，“PS-ON”电压小于1V。

“PS-ON”信号电压能够响应电源开关控制，可推断电源监控电路和电源控制开关正常。 进一步检查LM339的工作状态，发现无论“PS-ON”信号为高电平还是低电平，LM339引脚②的电压始终为4.5V。

用空心针戳开②脚，切断外围电路，重新测量②脚电压，仍无变化。 推断LM339损坏。

更换了好产品SG339后，我恢复了机器并尝试开机。 计算机正常启动，系统运行良好。

10、东方城ATX电源5A保险丝熔断，玻璃管内部发黑。

可能是辅助功率开关管、全桥、滤波电容击穿。 首先测量C5027集电极和发射极之间的电阻为0.5Ω。 将其拆下并再次测量以确认故障。 更换后，再次测量集电极与发射极之间的电阻，仍为05kΩ。 怀疑整座桥已经断裂，拆开测量后才确认。

用四片5408更换全桥后，C5027集电极和发射极之间的电阻大于3kΩ，击穿元件已消除。 更换保险丝，上电后，有260V直流电，但无低压输出。

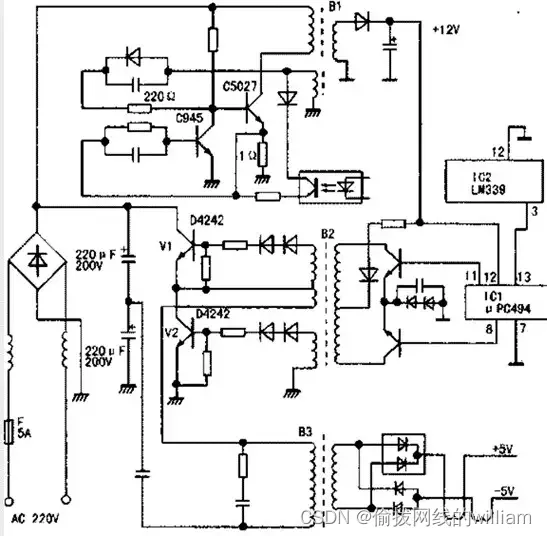

从原理图可以看出，ATx电源的工作流程为：上电→辅助电源工作→IC1工作→主电源工作→输出。

虽然初步检查排除了部分损坏元件，但二次电源、IC1、主电源电路中仍有损坏元件。 为了确定故障范围，给IC1加一个外部电源，即给μPC494的12脚加+12V电源，然后用示波器测量脚⑧、⑾的矩形脉冲。 经测量，⑾、⑾脚输出正常，说明故障在副电源或主电源中，为进一步缩小故障范围，可先给IC1通电，再给IC1通电。 ATX电源输入端子，220V AC。 如果风扇转动，说明主电源也正常，故障仍在辅助电源。

在路上测量辅助电源中的相关元件时，发现正反馈电阻过大，过流保护电阻过大。 我把它拆下来并测量了它。 正反馈电阻由220Ω变为4kΩ。 脉宽调制晶体管C945

c、e间电阻接近0，过流保护电阻由1Ω变为无穷大。 更换两个电阻和三极管C945后，故障彻底排除。

11、ATX-250S电脑电源加负载时无法启动

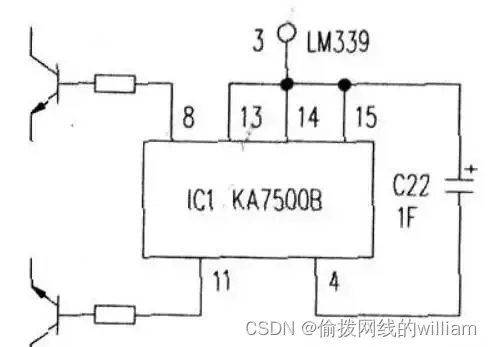

ATX-250S长城电脑电源带负载时无法启动。 即使反复按下开关，仍然无法启动。 拆下电路板并通电。 尝试直接短接IC1（4）脚，假负载下汽车灯泡正常点亮。 测量输出端电压也正常，说明电路基本没有问题。 尝试去掉电容C22（1μF）（见图）。

试验机从小到大依次更换为2.2μF、3.3μF、4.7μF电解电容，C22更换为10μF电容时。 开机后顺利启动，机器恢复正常。

好了，今天小编的介绍就到这里了。 希望对大家有帮助！ 如果喜欢的话记得分享给你的朋友哦！
