今天遇到了一个很典型的道路断面的咨询：算道路断面土方时，横断面设计线画不出来！就是下图这种，横断面图上只有红色原始地面线，没有白色的设计线。

明明按照教程一步步操作的，为什么出现了和视频教程中不同的结果，还无法输出计算结果？这位圈友反复看了几次视频教程和直播课，然后对照自己的操作，还是找不到原因。就过来求助我了。看了他发来的文件，马上找到了原因。

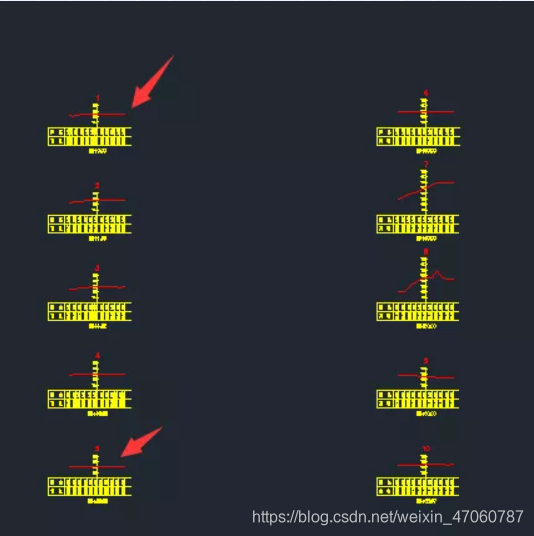

只有断面线，没有设计线的断面图

下面我们就讲讲这个错误在哪里。

检查里程文件和设计文件

下图可以看出，里程文件中道路断面宽是左边5米+右边5米。设计文件中道路断面宽是左边5.5米，右边7.5米。错误就是设计文件断面宽＞里程文件断面宽,导致设计线无法正常绘出。正常的情况应该是里程文件断面宽≥设计文件断面宽。

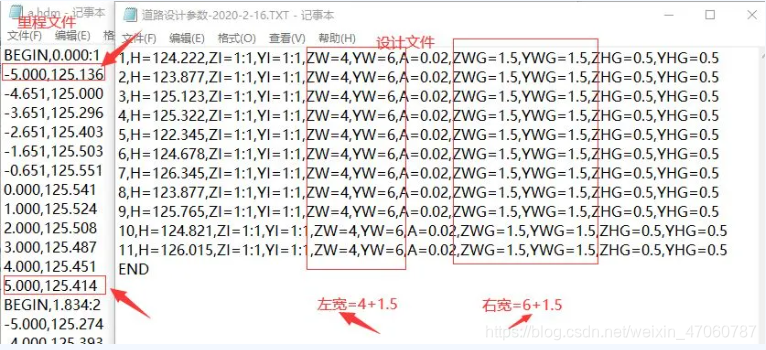

里程文件和设计文件对比截图

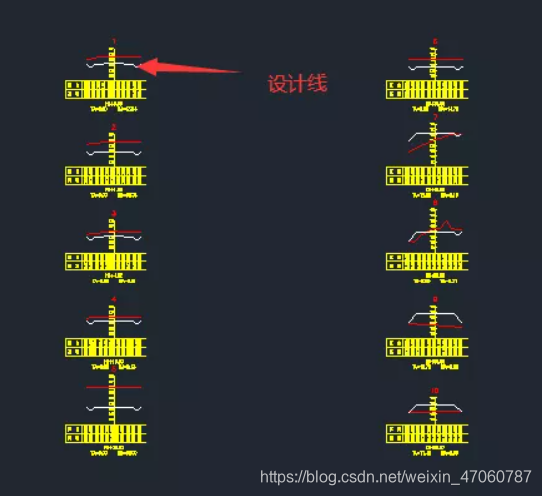

断面线和设计线都有的横断面图

怎么解决?

必须将两个文件调整成里程文件断面宽≥设计文件断面宽。怎么改设计文件，见下图。将左右路面宽改为3.5米。为什么是这个是数？因为边沟宽1.5米，断面宽5.那么路面宽等于=5-1.5.

当然也可以调整里程文件，反正记住必须满足的条件里程文件断面宽≥设计文件断面宽。断面宽=路面宽+边沟宽+……

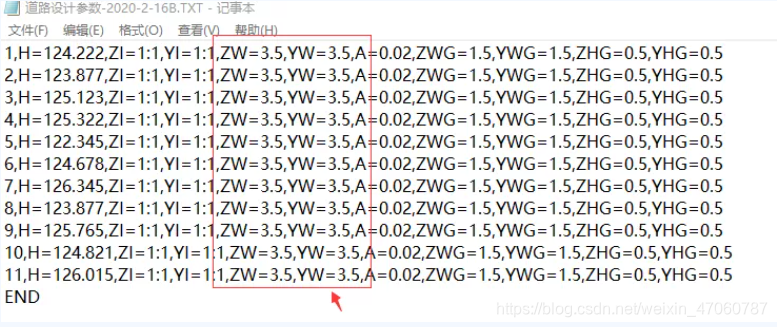

设计文件截图

复盘总结

设计线画不出来，这个问题在新手CASS用户中很常见。搞不清楚断面宽和路面宽的关系。常常觉得两者是相同的。其实断面宽是包含路面宽，边沟宽，绿化带等等的。出现上述问题，还有两种原因，一是里程文件的断面数和设计文件不同。二是设计文件中桩高程，远远大于里程文件中桩高。这两类错误，在以后的推文中，我将结合实例和大家分析拆解。
