arcgis 图例变灰无法添加图例的处理方式（同样适用于指北针、比例尺等）

已于 2024-03-16 00:19:01 修改
阅读量1.3w 收藏 17
点赞数 16
分类专栏： 数据分析 文章标签： arcgis
于 2023-04-30 19:53:27 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_47072998/article/details/130450920
版权

arcgis 布局视图

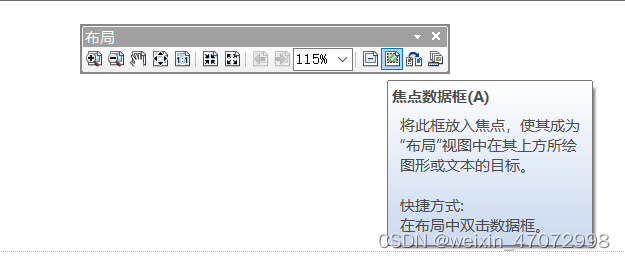

在此点一下这里的焦点数据框，就可以顺利处理图例了
这时插入中的图例可以变黑，成为可操作模式
在这里插入图片描述

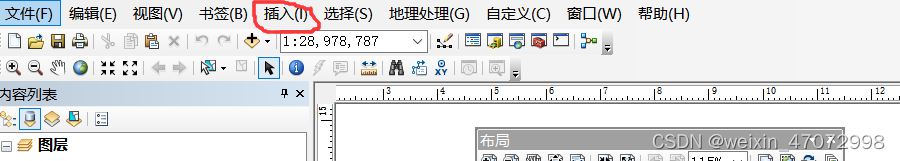

点击“插入”，点击“图例”即可插入图例
指北针、比例尺等插入方式同上

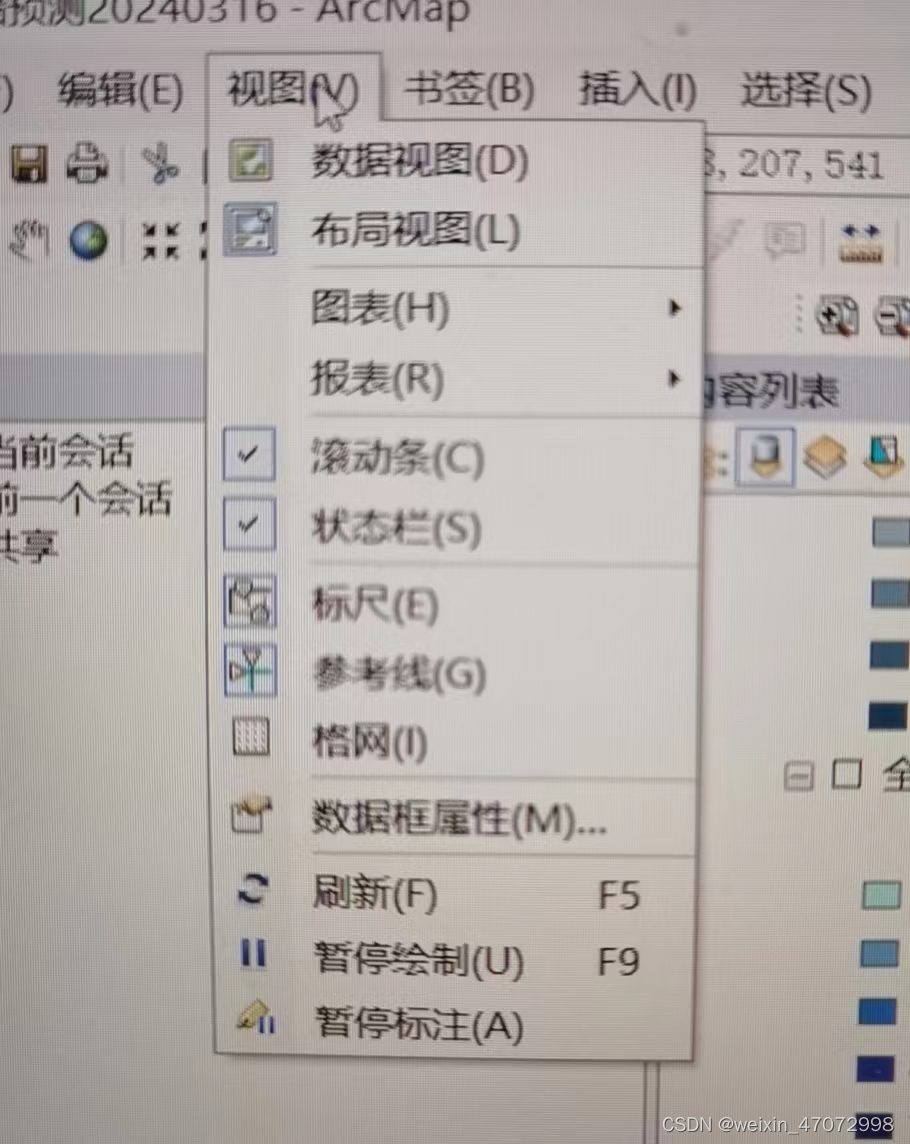

二、当找不到“布局视图”时，点这里
在这里插入图片描述
