ARCGIS地图制图操作之修改图例（Legend）样式（超详细）

一、插入图例

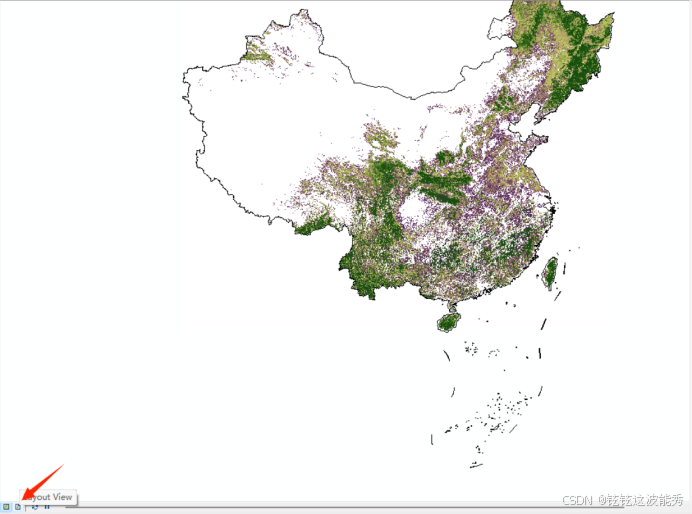

在arcgis左下角选择第二个按钮，进入Latout View模式制图

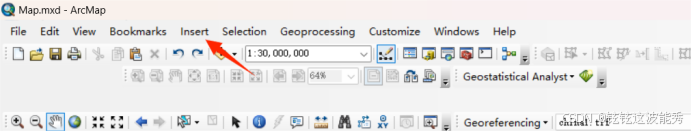

在菜单栏选择Insert

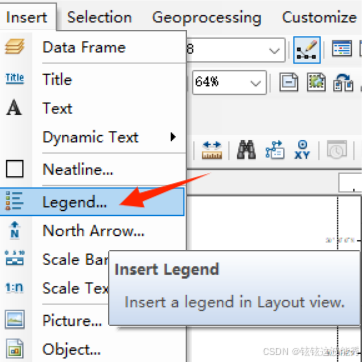

 添加图例（Legend）

 二、图例标题设置

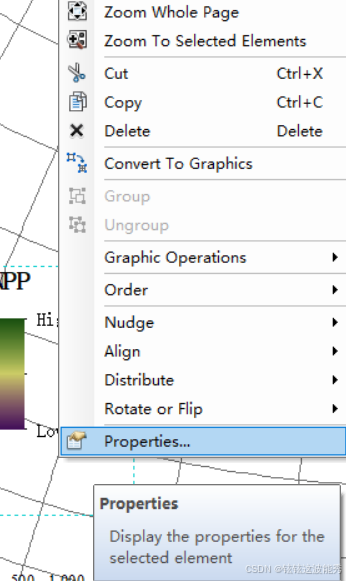

选中刚才添加的图例，双击打开或右键选择属性（properties）

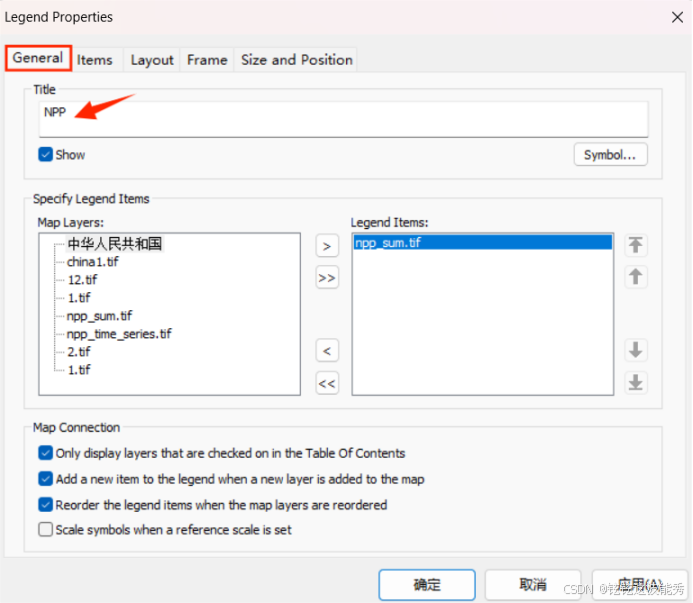

 在General模式下在Title处可填写图例名称

三、 图例图层选择

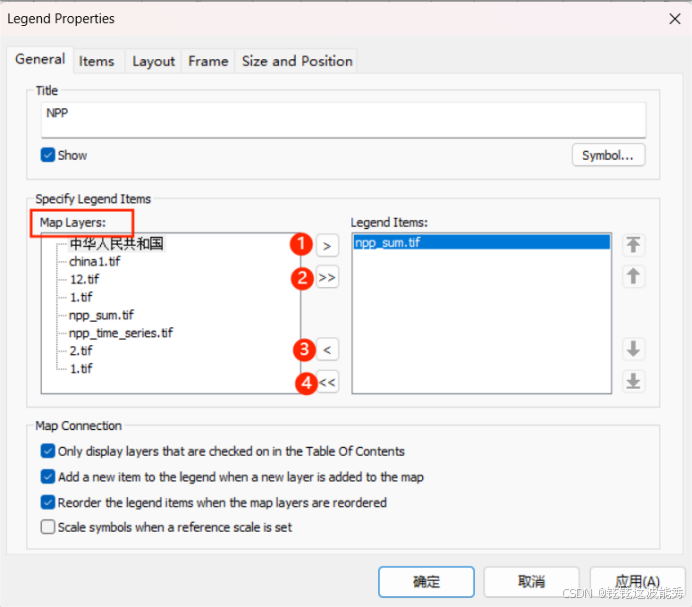

在Map Layers中显示的是当前Table Of Contents中已经加载的图层，需要在左边选择图层后添加到右侧Legend Items中。这步操作可以决定你使用那个/哪些图层来制作图例并显示。①的作用是将选中的图层添加到右侧，支持按住Ctrl键多选；②的作用是将左侧所有图层添加到右侧；③和④的作用分别与①和②相反，支持删除Legend Items中的内容。

 四、 图例样式设置

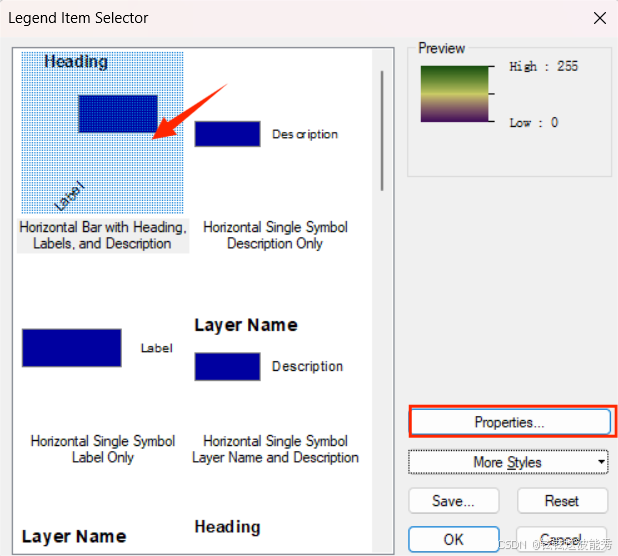

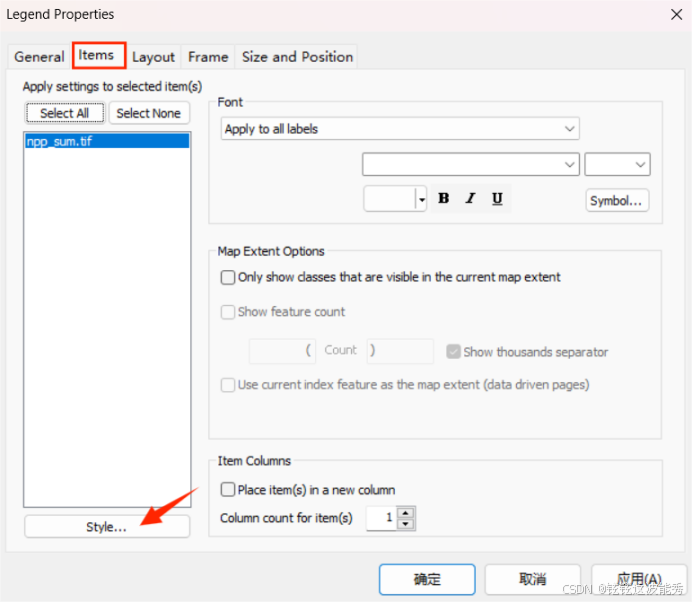

切换到Items模式，选择Style

可以在其中选择合适的样式，在Properties中可以进一步细化样式。

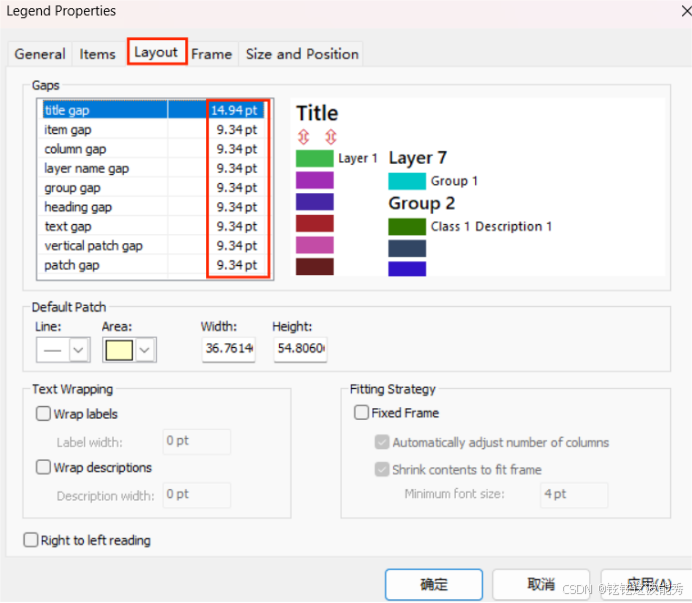

五、  图例布局设置

可以调整图例各部分之间的距离关系，比如title gap就是图例标题与图例之间的距离，这部分示例会在右侧直观展示。

七、图例框架设置

这部分尽量保持默认格式（空白），如果添加边界、背景或者阴影效果反而会让图例变得并不自然。

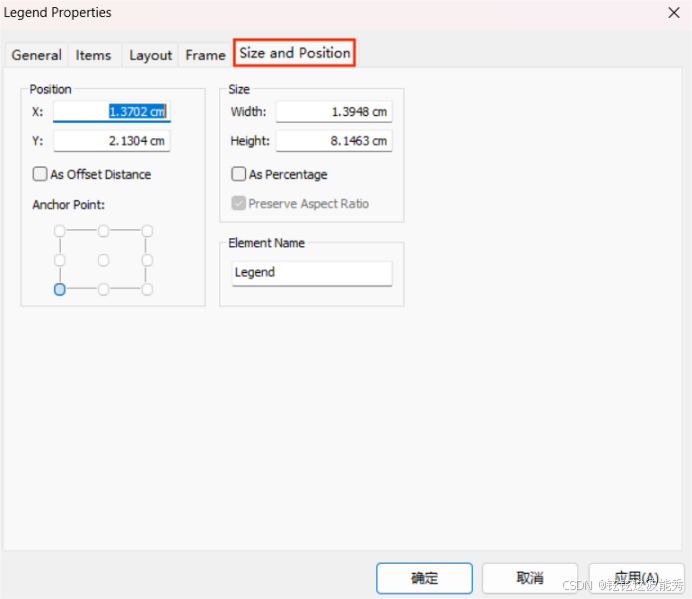

 八、图例的大小和位置设置

这部分时用于微调图例的大小和位置的，实际操作中也可以直接在地图中进行拖动操作来缩放图例以及移动位置。
