创意番茄钟综合设计

1. 前  言

番茄工作法是简单易行的时间管理方法。使用番茄工作法，它的工作原理是选择一个待完成的任务，将番茄时间设为25分钟，专注工作，中途不允许做任何与该任务无关的事，直到番茄时钟结束，然后进行短暂休息一下（5分钟），然后再开始下一个番茄。我们基于Xilinx公司的EGO1平台，利用现场可编程门阵列FPGA设计了一个番茄钟。除了基本的定时功能之外，还附加了其他功能。主要包括通过按键的控制自行设定工作和休息时间、控制蜂鸣器休息的时候会有音乐响起、记录种下番茄的个数以及休息时间结束后跑马灯亮起5秒。这为番茄工作法的实现提供了一条切实可行的解决途径。

随着现代社会的飞速发展，劳动强度和工作任务也在不断加大，如何充分利用和管理时间，提高工作效率的同时保证充足的休息是人们面临的一个实际问题，为此，番茄工作法被提出并为越来越多的人所接受。

1. 系统设计
   1. 番茄钟的总体设计
      1. 系统结构

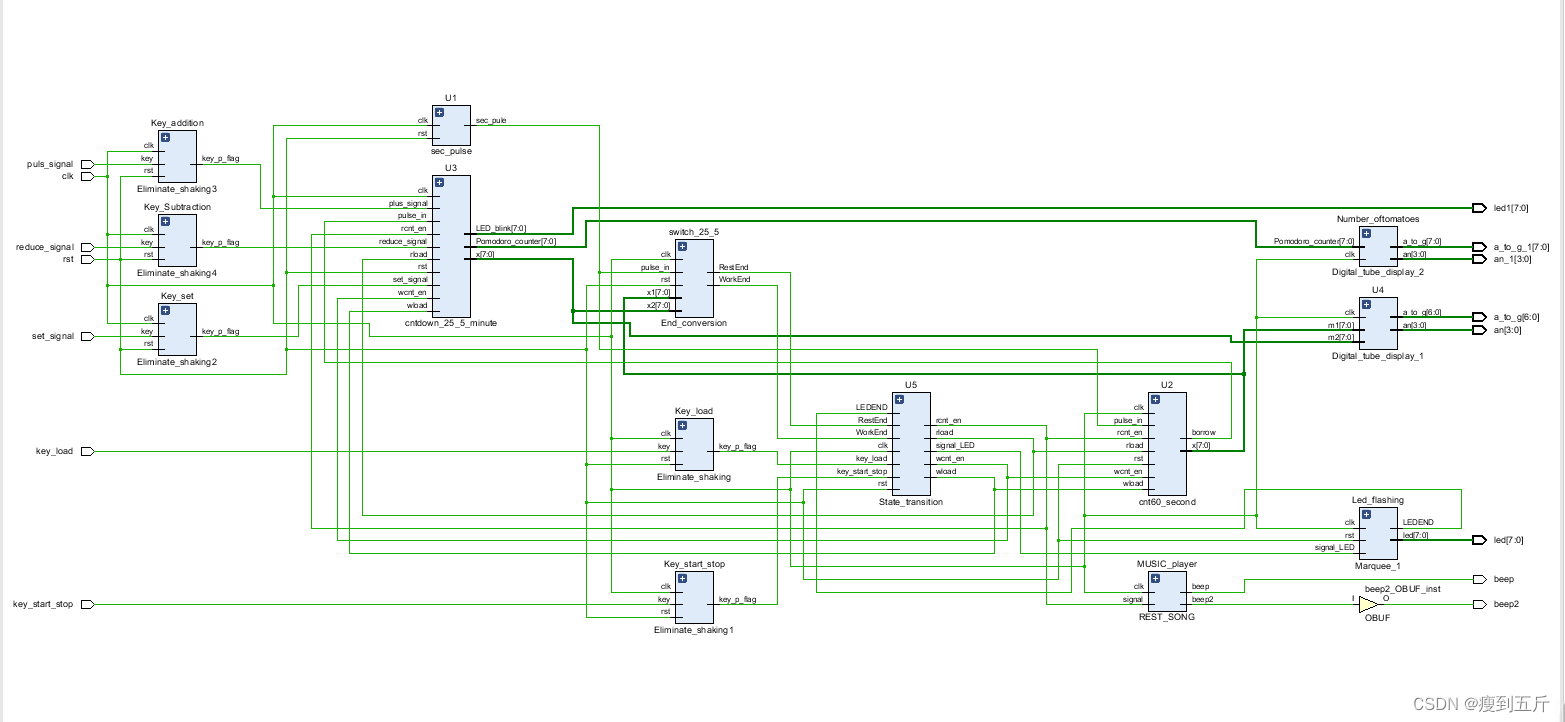

整个系统采用自动向下的层次化设计方法，顶层模块调用秒脉冲产生、60秒倒计时、分钟倒计时、数码管显示、有限状态机、蜂鸣器发声以及跑马灯闪烁来实现创意番茄钟的设计。系统的总体结构如图 2‑1所示，其中最左侧的第一级为三个按键消抖模块，三个按键是用来控制番茄钟休息和工作时间的信号，分别为设置按键、加分钟按键以及减分钟按键，用来控制下一级的分钟倒计时模块。第二级最上方为100MHz的分频模块，经过分频后得到秒脉冲信号。下面是25分钟（5分钟）倒计时模块。第三级最上方是结束信号传输模块，将信号传递给下一级的状态机，主要用来控制25分钟（5分钟）结束后自动转换为5分钟（25分钟）倒计时。第四级是状态机模块，主要控制状态的转换。第五级是60秒倒计时模块，同时输出进位信号到分钟倒计时模块。它的下面是蜂鸣器控制模块，主要用于休息时音乐的播放，愉悦心情。下一级是数码管显示模块和跑马灯模块。



图 2‑1 RTL综合视图

1. 1. 1. 功能设计

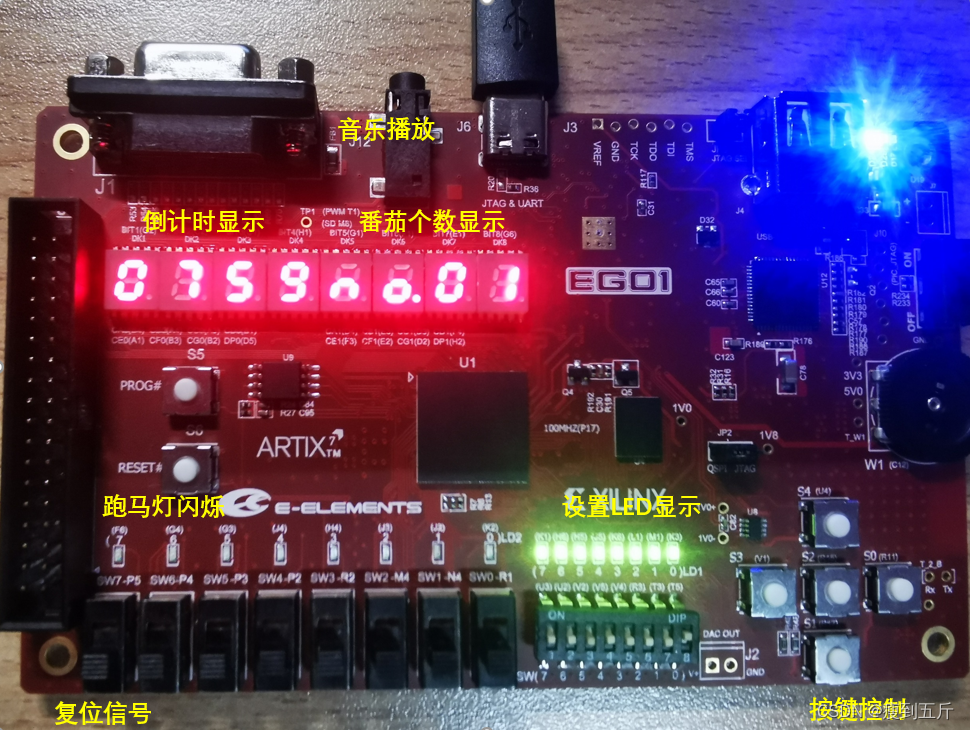

根据番茄工作法，设计的番茄钟可以实现25min和5min倒计时功能。其中25min主要用于定时工作学习，5min用于定时休息。与此同时，用户可以根据个人需要来调节工作和休息时间。通过key_set按键来进入设置状态，进入设置状态后，FPGA板子上面的右侧LED灯会亮起来提醒现在是设置状态，通过Key_addition和Key_subtraction按键来实现分钟的加和减。25min工作倒计时结束后，番茄钟会自动转入5min倒计时状态。25min和5min可实现循环倒计时，也可通过start_stop和load按键分别控制时钟的开始/暂停、状态切换以及置数。每次进入休息倒计时后，蜂鸣器会放出音乐。休息倒计时结束，音乐停止，同时FPGA板子上面的LED灯会闪烁，来提醒一个番茄周期结束了。另外四个数码管用来显示番茄周期数，即每完成一个番茄周期，数码管显示会加一，以供用户总结今天的学习情况。功能如图 2‑2所示。

​​​​​​​



图 2‑2 FPGA功能模块展示

1. 1. 1. 输入输出设计和子模块划分

关于输入输出设计，这部分在总模块会有体现。这里介绍一下。

输入设计，我们使用了FPGA板子上面的100MHz模块clk（P17），用来分频产生秒脉冲等等。然后就是复位信号rst（P5）的输入，这里我们使用一个开关，当复位信号有效时，番茄钟回归初始状态。接下来就是五个按键，左按键key_load和右按键key_start_stop控制时钟的开始/暂停、状态切换以及置数。上按键puls_signal、中间按键set_signal和下按键reduce_signal控制工作和休息时间的长短，通过中间按键进入设计状态，然后通过加法按键和减法按键来实现时间的控制。

输出设计，首先就是数码管，我们使用左边的四位数码管用来显示工作和休息时间倒计时。右边四位数码管来显示番茄的个数。我们利用了FPGA板子上面的LED灯来做信号提醒，当休息状态结束，左侧的LED灯会闪烁，跑马灯来提醒用户休息时间快要结束了。当进入设置时间状态后，右侧的LED灯会亮起。除了这些，还有两个控制端口来控制蜂鸣器。

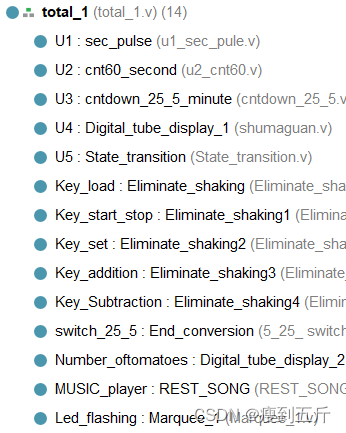

关于子模块划分，最基本的5个子模块分别是状态机模块、秒脉冲产生模块、60秒倒计时模块、分钟倒计时模块、数码管显示模块以及按键消抖模块。除了这些模块实现基本功能之外，我们还添加了音乐播放模块、跑马灯闪烁模块。这些子模块实现了番茄钟我的功能。模块展示如图 2‑3所示。

​​​​​​​



图 2‑3 子模块展示

1. 1. 系统RTL顶层逻辑和子模块设计思路
      1. 系统RTL顶层逻辑图

系统的RTL顶层逻辑图如图 2‑1所示，该图展示出了各个模块以及各个模块之间的连线以及输入输出功能。在层次化的设计当中，常常将比较复杂的电路进行模块划分，分成一个个的子模块，然后在顶层模块中通过实例化连接这些子模块。

1. 1. 1. 秒脉冲模块

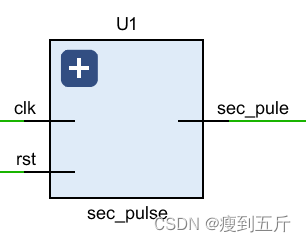

系统自带的时钟为100MHz，秒脉冲模块利用计数器进行分频得到1Hz的秒脉冲信号供后续电路使用。秒脉冲模块如图 2‑4所示。

​​​​​​​



图 2‑4 秒脉冲发生器

1. 1. 1. 消抖模块

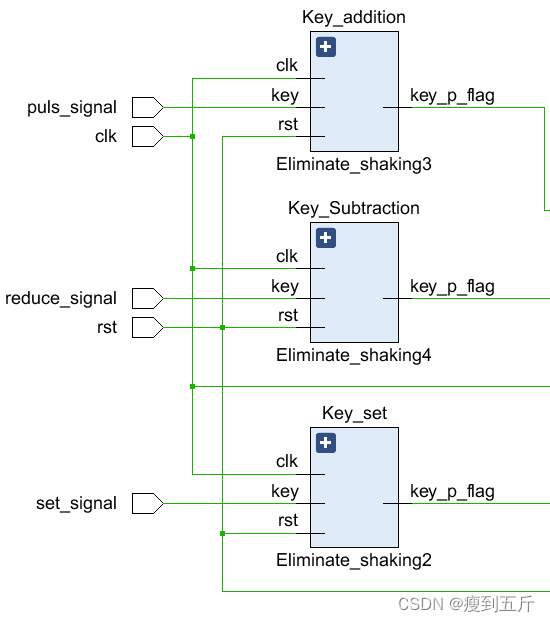

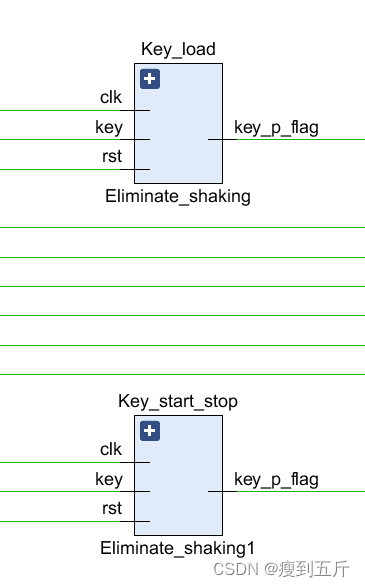

消抖模块主要分为三个部分，分别是信号检测、消除抖动以及上升沿输出。我们消抖模块采用的原理是延时消抖。原理大概是检测到边沿后，开始计数，抖动大约5-10ms，这里选择计数15ms，如果计数还不到15ms又检测到上升沿，就清零计数器重新计数，直到连续计数15ms，则产生一个周期的按键标志位脉冲。消抖模块RTL图如图 2‑5所示。

​​​​​​​

​​​​​​​





图 2‑5 消抖模块

1. 1. 1. 状态机模块

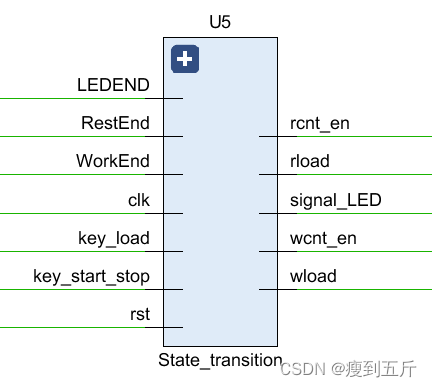

该模块是整个设计的核心，其中状态的转换、按键的控制、倒计时的控制等都由该模块完成。根据状态转移图，整个系统需要处理七种状态，相互之间有着复杂的转换关系。六种状态分别是：工作初态、工作计数态、工作暂停态、休息初态、休息计数态、休息暂停态以及跑马灯状态。通过按键的输入来进行控制。RTL如图 2‑6所示。

​​​​​​​



图 2‑6 状态转换及

有限状态机在任意时刻都处于有限状态集合中的某一状态。当其被触发时，将从当前状态转换到另一个状态，或者仍然保持在当前状态。各种状态如图 2‑7所示。

​​​​​​​



图 2‑7 状态展示

当位于工作初态（WORK_INIT）时，如果触发条件为(key_start_stop==1)，那么次态就是工作计数态，如果触发条件为(key_load==1)，那么次态就是休息初态，否则维持。当位于工作计数态时，如果触发条件为(key_start_stop==1)，那么次态就是工作暂停态，如果触发条件是25min倒计时的结束信号(WorkEnd==1)，那么次态就是休息初态，否则维持。当位于工作暂停态时，如果触发条件为(key_load==1)，那么次态就是休息初态，如果触发条件为(key_start_stop==1)，那么次态就是工作计数态，否则维持。

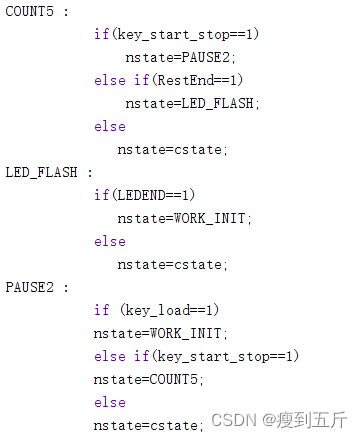

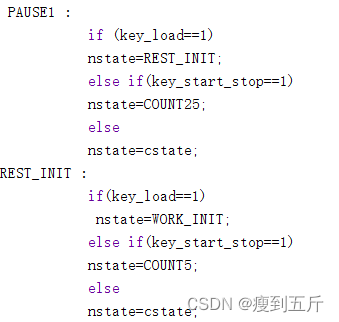

当位于休息初态（REST_INIT）时，如果触发条件为(key_start_stop==1)，那么次态就是休息计数态，如果触发条件为(key_load==1)，那么次态就是工作初态，否则维持。当位于休息计数态时，如果触发条件为(key_start_stop==1)，那么次态就是休息暂停态，如果触发条件是5min倒计时的结束信号(RestEnd==1)，那么次态就是跑马灯状态，否则维持。当位于跑马灯状态时，如果触发条件为(LEDEND==1)，那么次态就是工作初态，否则不变。状态转移图如图 2‑9所示。部分Verilog代码如图 2‑8所示。

    ​​​​​​​

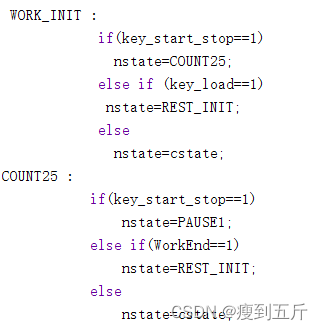

图 2‑8 Verilog 状态转换部分代码

1. 1. 1. 数码管显示模块

系统采用八个数码管构成动态扫描的方式显示结果。它接受计数模块送来的倒计时数据，以及番茄个数等信号，编程实现动态扫描数码管的位、查段码表并输出段码的方式将信号输出给数码管。时间显示在左侧数码管上，番茄数显示在右侧数码管上。数码管显示如图 2‑2 FPGA功能模块展示所示。数码管显示原理如图 2‑9 EGO1数码管显示原理所示。

​​​​​​​



图 2‑9 EGO1数码管显示原理

1. 1. 1. 倒计时计数模块

倒计时模块是整个番茄钟最重要的部分。整个倒计时模块分为两个部分，分别是60秒倒计时模块和分钟倒计时模块。其中分钟倒计时包括5分钟倒计时和25分钟倒计时模块，主要是根据状态机的输出，并运用条件语句进行控制来实现。60秒倒计时模块接受来自秒脉冲发生器的信号进行计数，并且输出进位信号到分钟倒计时模块实现分钟倒计时。并且倒计时模块中加入了状态机，这个状态机主要用于实现工作和休息时间的自行设定，分为三个状态分别是工作态、设置状态1和设置状态2。其中设置状态1主要用来设定工作时间、设置状态2主要用来设定休息时间。并且在休息模块还加入了番茄数累计模块，从而实现番茄个数的显示。

1. 1. 1. 音乐播放模块

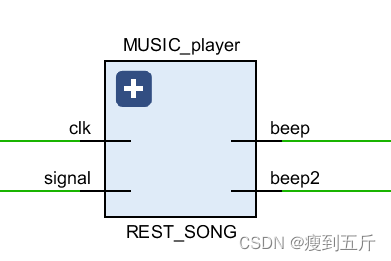

音乐播放模块使用了FPGA板子上面的蜂鸣器。基本原理是给予蜂鸣器不同长度的脉冲，蜂鸣器将会发出不同的声音，从而实现音乐播放的效果。我们是将有限状态机的输出信号(rcnt_en==1)作为音乐播放的条件。即休息时播放音乐，休息结束音乐停止。输出信号beep和beep1如图 2‑10 音乐播放模块所示。

​​​​​​​



图 2‑10 音乐播放模块

1. 1. 1. 跑马灯模块

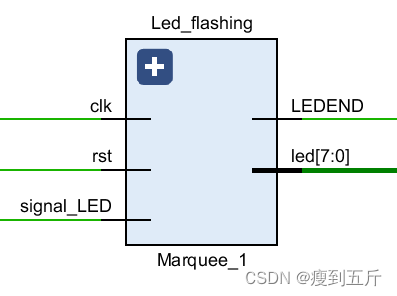

跑马灯模块的主要作用是用于提醒用户休息时间快要结束了。当跑马灯模块接收到状态机模块输出的开始信号后，跑马灯模块内部存在一个计时模块，当计时5秒后返回状态机一个结束信号，状态转换为工作初态。跑马灯RTL模块如图 2‑11 跑马灯RTL模块所示。

​​​​​​​



图 2‑11 跑马灯RTL模块

1. 1. 状态机模块设计
      1. 状态转移图

​​​​​​​



图 2‑12 转态转移图

1. 1. 1. 状态转移表

表 2‑1 状态转移表

现态	触发条件	次态
	开始/暂停键	25分钟倒计时开始
25分钟初态	置数键	5分钟初态
25分钟倒计时开始 25分钟倒计时暂停 5分钟初态 5分钟倒计时开始 跑马灯状态 5分钟倒计时暂停	复位键 开始/暂停键 倒计时到0（WORKEND=1） 复位键 开始/暂停键 复位键 开始/暂停键 置数键 复位键 开始/暂停键 倒计时到0（RESTEND=1） 复位键 计时结束（LEDEND=1） 复位键 开始/暂停键 复位键	25分钟初态 25分钟倒计时暂停 5分钟初态 25分钟初态 25分钟倒计时开始 25分钟初态 5分钟倒计时开始 25分钟初态 25分钟初态 5分钟倒计时暂停 跑马灯状态 25分钟初态 25分钟初态 25分钟初态 5分钟倒计时开始 25分钟初态

1. 1. 用户使用手册
      1. 具体功能实现
         1. 基本计时功能：25min倒计时和5min倒计时。当25min倒计时结束之后自动转换为5min倒计时。还包括25min暂停、回到25min初态、5min暂停以及回到5min初态。
         2. 自行设定工作和休息时间：用户可以根据自身需要来设定工作和休息时间。主要通过按键来进入设置状态并进行时间的加减，而且右侧的LED灯亮起代表进入设置状态，否则是初始状态。
         3. 音乐播放功能：当用户进入休息倒计时后，音乐播放会自动响起，用来预约用户的心情。
         4. 番茄个数显示：每当用户完成一个完整的番茄周期，右端的四位数码管就会显示种下番茄的总数。
         5. 跑马 灯提醒功能：当休息状态结束后，跑马灯会亮起提醒用户休息状态将要结束了。
      2. 操作使用说明

用户主要通过按键进行操控。

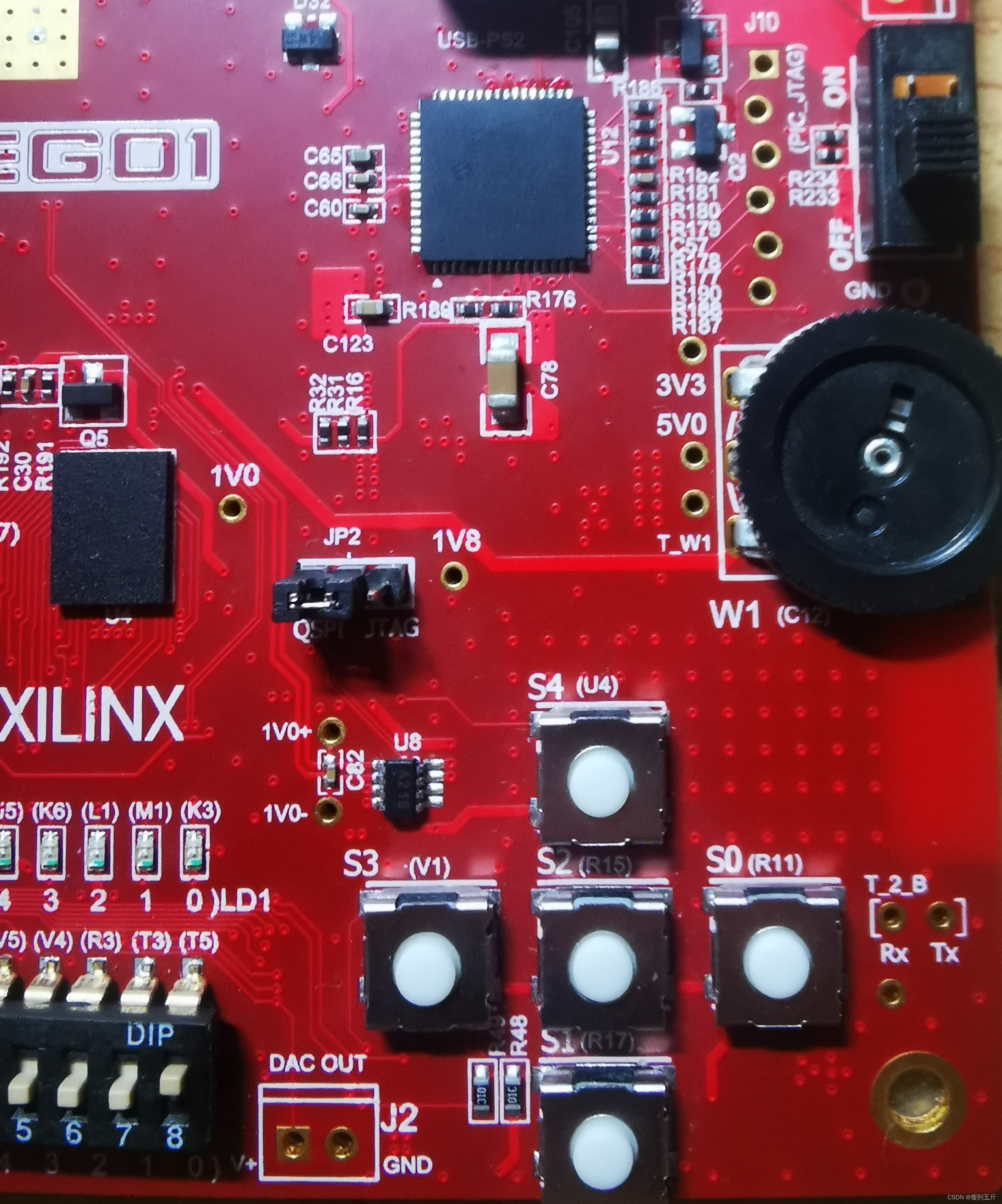

当处于25min初态（5min初态）时，如果此时按下key_load键，也就是图 2‑13 按键展示中的S3键，状态就会变为5min初态（25min初态）。如果按下key_start_stop键，也就是图 2‑13 按键展示中的S0键，番茄钟就会开始倒计时。如果此时再次按下key_start_stop键，番茄钟就会停止倒计时。此时按下key_load键，状态就会变成5min初态（25min初态）。当处于25min初态时，按下set_signal键，也就是图 2‑13 按键展示中的S2键，就会位于工作时间设置状态，此时再按一下key_load键和set_signal键，就会进入休息时间设置状态。设置完成后，再次按下key_load键就完成了时间的设定。

图 2‑13 按键展示
