如何用vcs配合openocd实现RISC-V核的无板卡仿真调试

一、引言：

        玩过单片机的同学应该都知道，在使用cpu/mcu跑程序时，我们通常是SDK软件(例如keil)+下载器(其协议往往是jtag或者swd）+cpu芯片的组合，以此来对cpu进行下载程序、打断点、以及读写某些寄存器的操作。对应的在我们设计一个CPU时也需带有相应的模块供其调试，在SOC的设计中，其CPU调试模块的设计难度往往是大于核的，若想在设计过程中监测调试模块与cpu的信号交互，一个方案是把SOC部分或全部套个壳子在FPGA上跑，再接个下载器，用ila即可抓取相应的波形信息（详情可参考蜂鸟处理器那本书）。但在FPGA跑抓波的效率确实很低，一个好的在线仿真RTL代码的调试平台能达到事半功倍的效果，抓波还得用verdi才带劲，那么解决方案即为：VCS+OpenOCD+RISC-V，选取tinyriscv项目来即可学习这套环境。

二、SDK：

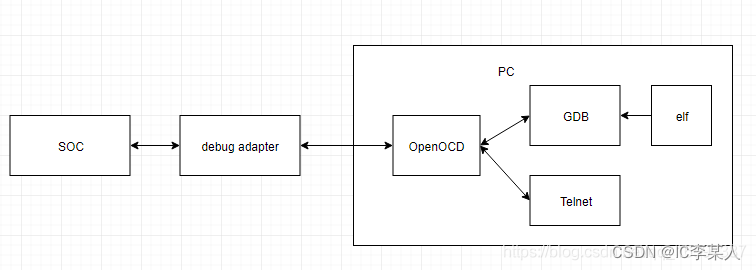

        OpenOCD其开源特性强工具成熟，且兼顾windows、linux，此乃绝佳选择。需要搭配debug adapter（比如JLink，ST-Link，DAP-Link）和GDB（或Telnet）一起使用。

三、下载器（JTAG adpter）：

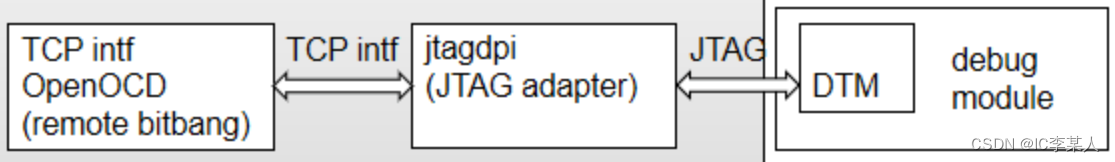

        套路一般是GDB/telne+OpenOCD+DPI组合，两两之间使用TCP协议通信。OpenTitan里有现成的JTAG DPI，将其在顶层TB verilog里接上，file list里加入JTAG DPI的verilog和C文件，也包括TCP server的C code。

  在tb中把他们连起来：

    wire           sim_jtag_tck;
    wire           sim_jtag_tms;
    wire           sim_jtag_tdi;
    wire           sim_jtag_trstn;
    wire           sim_jtag_tdo;
    wire [31:0]    sim_jtag_exit;


	tinyriscv_soc_top #(
        .TRACE_ENABLE(1'b1)
    ) u_tinyriscv_soc_top (
        .clk_50m_i     (clk_i),
        .rst_ext_ni    (rst_ni),
        .dump_wave_en_o(dump_wave_en_o),
        .halted_ind_pin(halted),
        .jtag_TCK_pin  (sim_jtag_tck),
        .jtag_TMS_pin  (sim_jtag_tms),
        .jtag_TDI_pin  (sim_jtag_tdi),
        .jtag_TDO_pin  (sim_jtag_tdo)
    );

`ifdef sim_jtag
    sim_jtag #(
        .TICK_DELAY(10),
        .PORT(9999)
    ) u_sim_jtag (
        .clock                ( clk_i                ),
        .reset                ( ~rst_ni              ),
        .enable               ( 1'b1                 ),
        .init_done            ( rst_ni               ),
        .jtag_TCK             ( sim_jtag_tck         ),
        .jtag_TMS             ( sim_jtag_tms         ),
        .jtag_TDI             ( sim_jtag_tdi         ),
        .jtag_TRSTn           ( sim_jtag_trstn       ),
        .jtag_TDO_data        ( sim_jtag_tdo         ),
        .jtag_TDO_driven      ( 1'b1                 ),
        .exit                 ( sim_jtag_exit        )
    );
`endif

四、Makefile

在tinyriscv的基础上改吧改吧就变成vcs+verdi

PROG := ../sdk/examples/simple/simple.mem
PROG_DIR := $(shell dirname $(PROG))

MAKE := make
VCS := vcs

VERI_FLAGS += +vcd
VERI_CFLAGS += -DVL_DEBUG

VERI_VFLAGS += -DTRACE_ENABLED

RTL_FILES = filelist.f

VERI_OBJ_DIR := cobj_dir

ifeq ($(findstring +vcd,$(VERI_FLAGS)),+vcd)
VERI_TRACE = "--trace"
VERI_CFLAGS += "-DVCD_TRACE"
else
VERI_TRACE =
endif

SIM_TOP_MODULE := tb_top_verilator

DEFAULT_GOAL := sim
all: sim

.PHONY: recompile
recompile:
	rm -rf $(VERI_OBJ_DIR) testbench_verilator
	$(MAKE) -C ./remote_bitbang clean
	$(MAKE) -C $(PROG_DIR) clean
	$(MAKE) compile

.PHONY: compile
compile: remote_bitbang/librbs.so $(PROG) testbench_verilator

vlogan :
	vlogan -f filelist.f \
			-timescale=1ns/1ps -fsdb \
			-sverilog +lint=all -full64 +define+TRACE_ENABLED -l vlog.log

verdi : lib
	verdi -lib my_work -top tb_top_verilator -ssf tb.fsdb &

lib :
	vericom -lib my_work -sv -f filelist.f

testbench_verilator:vlogan
	$(VCS)  -full64 -sverilog +lint=all \
	-debug_all -lca \
	-timescale=1ns/1ps -fsdb \
	-top $(SIM_TOP_MODULE) \
	-LDFLAGS "-L../remote_bitbang \
	-Wl,--enable-new-dtags -Wl,-rpath,remote_bitbang -lrbs" \
	-CFLAGS "-std=gnu++11 $(VERI_CFLAGS)"
	./simv

remote_bitbang/librbs.so:
	$(MAKE) -C ./remote_bitbang all

$(PROG):
	$(MAKE) -C $(PROG_DIR)

.PHONY: clean
clean:
	rm -rf $(VERI_OBJ_DIR) testbench_verilator *.log \
	*.vcd simv simv.* csrc *.fsdb *.vpd *.h *.key stack.* verdiLog
	$(MAKE) -C ./remote_bitbang clean
	$(MAKE) -C $(PROG_DIR) clean

.PHONY: help
help:
	@echo 'rebuild all:'
	@echo 'make PROG=/path/file.mem recompile'
	@echo 'run directly:'
	@echo 'make PROG=/path/file.mem run'
	@echo 'rebuild & run:'
	@echo 'make PROG=/path/file.mem sim'
	@echo 'clean obj files:'
	@echo 'make PROG=/path/file.mem clean'

五、是骡子是马溜溜才知道：

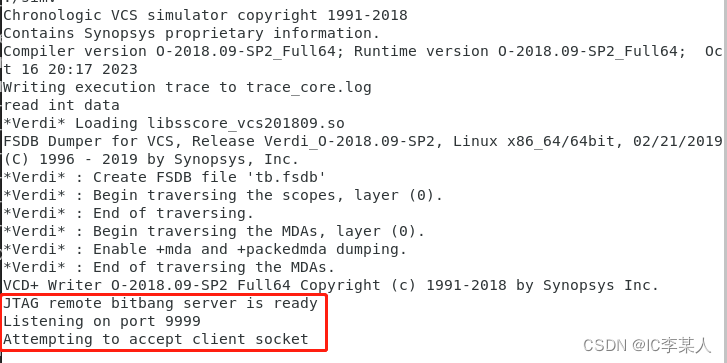

make compile一下：

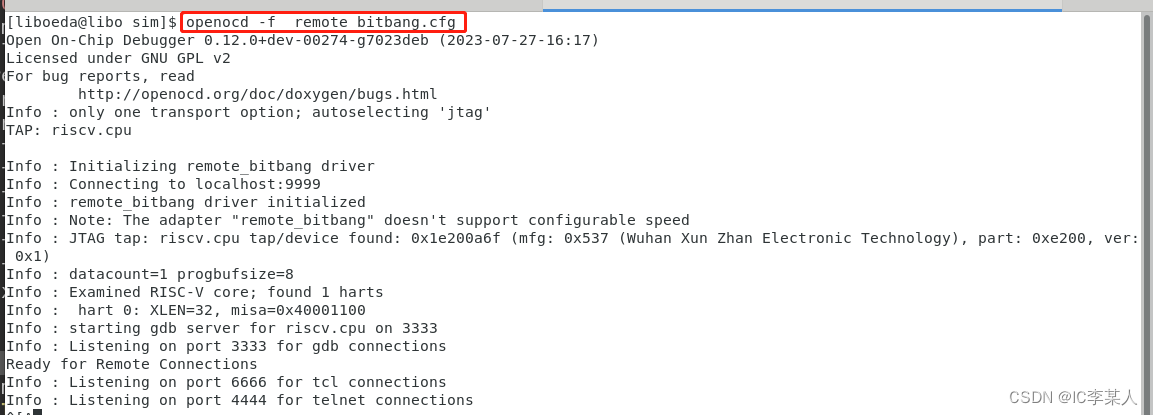

再打开一个终端;

成功了，可以看到openocd已经连上了，可以使用telnet或者gdb进行调试了。

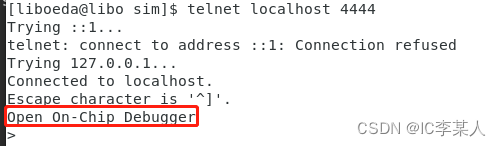

再开一个终端，输入以下命令连接telnet（没集成到SDK确实有点麻烦）：

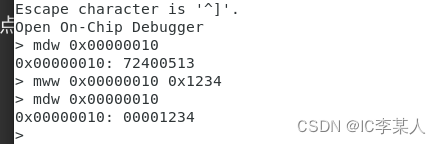

随便调试玩一下：

可以看到我们成功通过jtag改变了这个0x10地址的值。

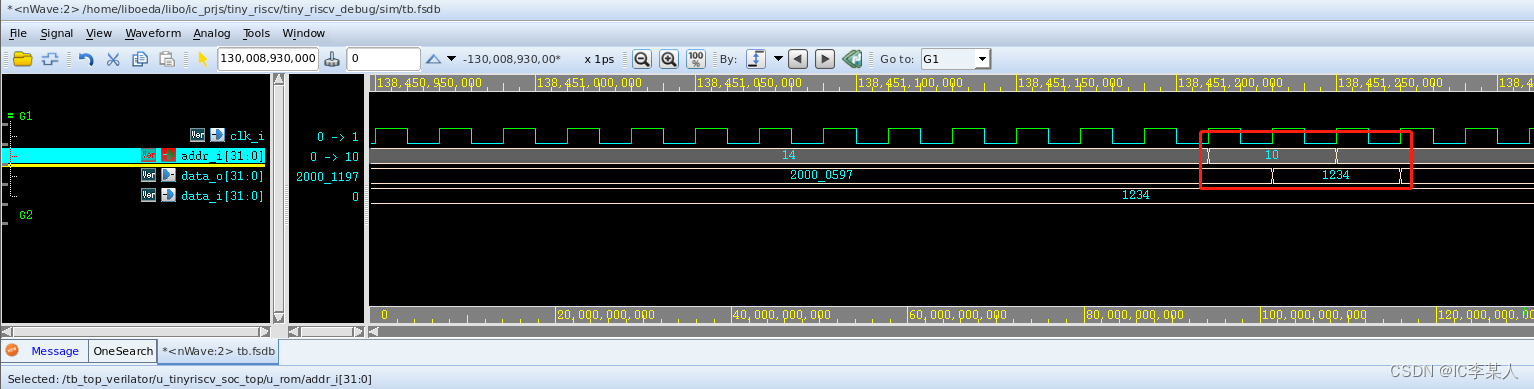

结束仿真并make verdi看看对应的波形:

大功告成！这样就极大方便了我们学习、设计CPU调试的过程
