一、设计题目：数字秒表设计

二、课程设计内容及要求

        基本要求：

        1.按键2个，一个用于计时开始/停止，一个用于数字清零

        2.数码管显示，数码管初始显示00-00-00（分-秒-毫秒）

        3.基本功能，按计时开始/停止键，数码管从当前计时数字累加，精度为10ms，计时10分钟误差补超过2秒，再按计时开始/停止键，数码管停止计时，按数字清零键，数码管恢复初始显示，重  新计时

        扩展功能：

        1.显示更换为1602液晶屏显示

        2.实现分段计时和总计时两个模式

此次设计实现了基本功能和拓展功能。

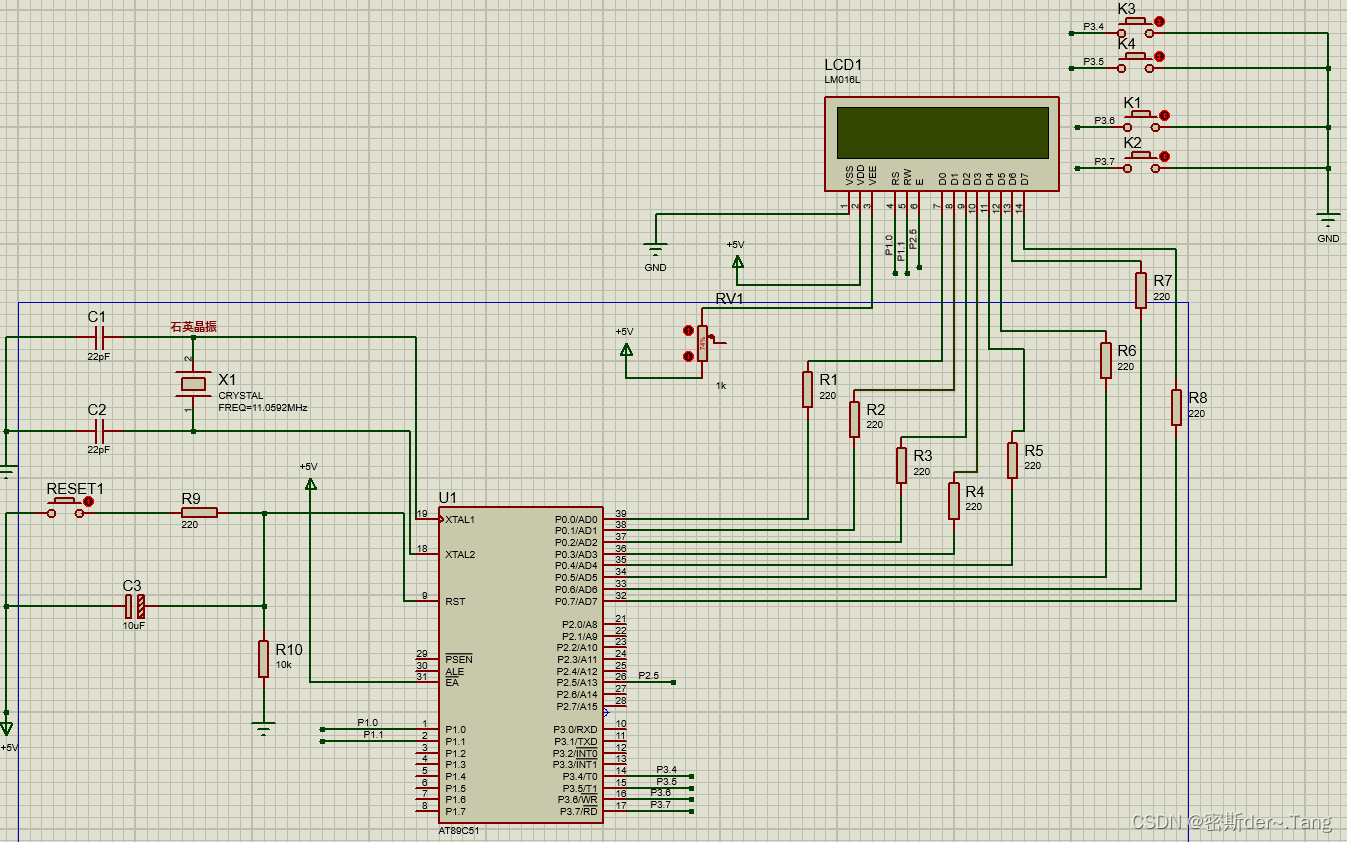

三、明确用户需求，根据设计需求绘制原理图（K4键可删掉）：

原理图

四、代码解析

第一步：根据原理图定义引脚信息，及相关控制位、标志位、以及需要用到的延时函数



//定义引脚
sbit LCD_RS = P1^0;
sbit LCD_RW = P1^1;
sbit LCD_E = P2^5;

sbit K1 = P3^6;    //定时开始、暂停键
sbit K2 = P3^7;    //定时清零键
sbit K3 = P3^4;    //显示分段计时键

uint keyCount = 0;    //按键次数标志
uint flag1 = 0;       //计时时的时间是否显示
uint time[] = {0x00,0x00,0x00,0x00,0x00,0x00};    //用来存放计时所产生的时间
uint temp[] = {0x00,0x00,0x00,0x00,0x00,0x00};    //用于计算、并time数组时间的时、分、秒
uchar msg[] = {"     round"};    //提示界面
uchar wname[] = {"welcome"};     //友好界面

uchar all_time[4][6];            //存放分段计时所产生的时间

uint flag = -1;        //作为向all_time数组保存时间的数组下标
//延时函数delay_nops()
void delay_nops(){
    _nop_();
    _nop_();
    _nop_();
    _nop_();
}
//延时函数Delay(uint num)
void Delay(uint num)
{
  while( --num );
}
//延时函数delay1(int ms)
void delay1(int ms)
{
   unsigned char n;
   while(ms--)
   {
     for(n = 0; n<250; n++)
    {
      _nop_();
      _nop_();
      _nop_();
      _nop_();
    }
   }
}

第二步：LCD1602显示部分

//在对LCD1602进行写操作（包括写命令和写数据）的时候（读操作不需要），需要检查“忙”标志位，不“忙”即可写入
int LCD_BUSY(){
    bit isBusy;
    LCD_RS = 0;    //设置RS为命令寄存器
    LCD_RW = 1;    //设置RW为读操作，读busy位
    LCD_E = 1;     //设置E（使能端）为1，进行读操作
    delay_nops();    //延时
    isBusy = (bit)(P0&0X80);    //根据原理图引脚信息及LCD1602文档，busy位对应P1^7口，从P1^7读出端口的状态
    LCD_E = 0;     //恢复使能标志
    return  isBusy;    //返回busy位状态信息
}
//LCD1602 写命令操作
void LCD_WCMD(uchar cmd){
    while(LCD_BUSY());    //对LCD1602进行写操作前，要检查“忙”标志位，不“忙”即可继续写操作
    LCD_RS = 0;           //设置RS为命令寄存器
    LCD_RW = 0;           //设置RW为写操作
    LCD_E = 0;            //设置使能E为低电平，后续给予高电平，即形成一个正脉冲，完成写操作
    _nop_();              //延时一个空操作时间，保证引脚初始状态正确赋值
    _nop_();              //延时一个空操作时间，保证引脚初始状态正确赋值
    P0 = cmd;             //向P0口写入命令，16进制
    delay_nops();         //延时若干个空操作
    LCD_E = 1;            //给予E高电平，形成正脉冲，完成写操作
    delay_nops();         //延时若干个空操作，保证命令正确写入
    LCD_E = 0;            //恢复使能E为低电平
    Delay(10);            //延时
}
//LCD1602 写数据操作，与LCD1602写命令操作类似，但又有不同之处，不同之处在下面代码中标出
void LCD_WDATA(uchar dat){
    while(LCD_BUSY());
    LCD_RS = 1;    //将RS设置为数据寄存器
    LCD_RW = 0;
    LCD_E = 0;
    P0 = dat;      //向P0口写入数据
    delay_nops();
    LCD_E = 1;
    delay_nops();
    LCD_E = 0;
    Delay(5);
}
//设置LCD1602 的显示位置，以标准 0x80+RAM 地址方式写入命令，具体LCD1602RAM地址映射图如下
void LCD_POS(uchar pos){
    LCD_WCMD(pos | 0x80);    //根据下面RAM地址映射图，举例，例如：LCD_WCMD(0x00 | 0x80);即显示在LCD1602的第一行，从第一个单元开始显示、LCD_WCMD(0x40 | 0x80);即显示在LCD1602的第二行，从第一个单元开始显示
}

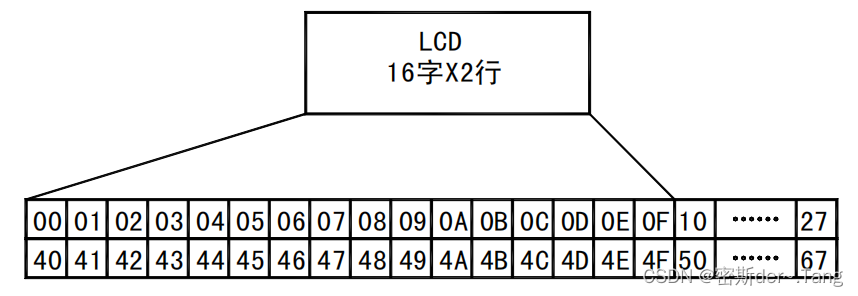

        LCD1602 RAM地址映射图：



//配置完LCD1602引脚和端口信息，以及LCD1602相关函数后，根据LCD1602使用手册进行LCD1602的初始化
void LCD_INIT(){
    LCD_RW = 0;         //设置LCD1602中RS为命令寄存器
    delay1(15);         //延时
    LCD_WCMD(0x01);     //写入命令,清屏，清除LCD的显示内容
    LCD_WCMD(0x38);     //16*2显示，5*7点阵，8位数据
    delay1(5);          //延时，保证正确写入，下方延时函数功能皆是如此
    LCD_WCMD(0x38);     //重复写入，保证正确写入
    delay1(5);
    LCD_WCMD(0x38);
    delay1(5);
    LCD_WCMD(0x38);
    delay1(5);
    LCD_WCMD(0x0c);     //开显示，不显示光标
    delay1(5);
    LCD_WCMD(0x01);     //清除LCD的显示内容
    delay1(5);
}
//LCD1602 显示部分
void display(){
    uchar i;
    for(i = 0;i<6;i++){
        temp[i] = time[i] + 0x30;    //这里是把time数组（定时器T0计时产生的时间），进行赋值给temp数组，便于后期进行时、分、秒拆分显示
    }


    LCD_POS(0x45);    //设置LCD1602上显示为第二行第6个单元开始，具体请看上面提到的RAM地址映射图
    LCD_WDATA(temp[5]);    //显示定时器T0产生的 分（十位）
    LCD_WDATA(temp[4]);    //显示定时器T0产生的 分（个位）
    LCD_WDATA(0x3a);       //显示“:”

    LCD_WDATA(temp[3]);    //显示定时器T0产生的 秒（十位）
    LCD_WDATA(temp[2]);    //显示定时器T0产生的 秒（个位）
    LCD_WDATA(0x3a);       //显示“:”

    LCD_WDATA(temp[1]);    //显示定时器T0产生的 0.1s
    LCD_WDATA(temp[0]);    //显示定时器T0产生的 0.01s


}

第三步：主函数部分

int main(){
    uchar i;
    TMOD = 0X01;    //选择T0工作方式1
    TH0 = 0XDC;    //10ms触发一次中断
    TL0 = 0X00;    //10ms触发一次中断
    EA = 1;        //开启中断总开关
    ET0 = 1;        //开启定时中断T0

    LCD_INIT();    //LCD1602初始化
    LCD_POS(0X00);    //设置LCD1602 显示位置为第一行第一个单元

    for(i = 0;i<7;i++){
        LCD_WDATA(wname[i]);    //友好界面
    }
    delay1(100);
    while(1){
       if(K1 == 0){    //判断按键K1是否按下，按下则进行计时，或者暂停（根据keyCount判断）
            keyCount++;
            delay1(100);
            switch(keyCount){
                case 1:
                    TR0 = 1;    //打开定时器T0,开始
                    LCD_POS(0x00);
                    for(i = 0;i<10;i++){
                        LCD_WDATA(msg[i]);
                    }
                    LCD_WDATA(0X31);    //显示这是第几轮计时
                    break;
                case 2:
                    TR0 = 0;    //关闭定时器T0,暂停
                    flag++;saveTime();    //在暂停的时候进行时间保存，即达到分段计时的效果
                    break;
                case 3:
                    TR0 = 1;    //打开定时器T0,开始
                    LCD_POS(0x00);
                    for(i = 0;i<10;i++){
                        LCD_WDATA(msg[i]);
                    }
                    LCD_WDATA(0X32);
                    break;
                case 4:
                    TR0 = 0;    //关闭定时器T0,暂停
                    flag++; saveTime();
                    break;
                case 5:
                    TR0 = 1;    //打开定时器T0,开始
                    LCD_POS(0x00);
                    for(i = 0;i<10;i++){
                        LCD_WDATA(msg[i]);
                    }
                    LCD_WDATA(0X33);
                    break;
                case 6:
                    TR0 = 0;    //关闭定时器T0,暂停
                    flag++;saveTime();
                    break;
                case 7:
                    TR0 = 1;

                    LCD_POS(0x00);
                    for(i = 0;i<10;i++){
                        LCD_WDATA(msg[i]);
                    }
                    LCD_WDATA(0X34);
                    break;
                case 8:
                    TR0 = 0;
                    flag++;saveTime();
                    break;
                default:
                    TR0 = 0;
                    flag = -1;
                    break;
            }
            delay1(10);
       }
       if(K2==0){    //定时时间清零键
            TR0=0;
            keyCount = 0;
            flag=3;
            delay1(10);
            flag=3;
            delay1(10);
            flag=3;
            delay1(10);
            for(i=0;i<6;i++){    //对在中断处理函数中保存在time中的时间进行清零
                time[i] = 0;
            }
       }
       if(K3==0){    //显示分段计时，所存储的时间段
            TR0 = 0;
            flag1 = 1;
            display1(flag);    //显示分段时间段
            flag1 = 0;    //显示完自动隐式退出
            delay1(10);
       }
       if(flag1==0){      // 当flag1==0，即自动退出“显示分段计时”后，显示计时页面
            display();    //显示计时页面
       }

    }
}

        定时中断处理函数：

//定时器T0的中断处理函数,time数组用来保存定时器T0计时所产生的时间

void timer0() interrupt 1{
    TH0 = 0XDC;    //重新装入初值
    TL0 = 0X00;
    time[0]++;   //保存0.01s
    if(time[0]==10){
        time[1]++;  //保存0.1s
        time[0] = 0;
    }
    if(time[1]==10){
        time[2]++;   //保存1s
        time[1] = 0;
    }
    if(time[2]==10){
        time[3]++;  //保存10s
        time[2] = 0;
    }
    if(time[3]==6){
        time[4]++;  //保存1min
        time[3] = 0;
    }
    if(time[4]==10){
        time[5]++;   //保存10min
        time[4] = 0;
    }
    if(time[5]==6){
        time[5] = 0;
    }
}

      LCD1602 显示时间函数(循环显示)：

//LCD1602 显示函数 时分秒函数
void display1(uint m){

    uchar i;
    uint t = 0x31;
    for(i = 0;i<=m;i++){
            LCD_WCMD(0X01);
            LCD_POS(0X00);
            LCD_WDATA(0X3C);
            LCD_WDATA(t++);
            LCD_WDATA(0X3E);
            LCD_POS(0x45);
            LCD_WDATA(all_time[i][5] + 0x30);
            LCD_WDATA(all_time[i][4] + 0x30);
            LCD_WDATA(0x3a);

            LCD_WDATA(all_time[i][3] + 0x30);
            LCD_WDATA(all_time[i][2] + 0x30);
            LCD_WDATA(0x3a);

            LCD_WDATA(all_time[i][1] + 0x30);
            LCD_WDATA(all_time[i][0] + 0x30);
            delay1(500);

    }

}

      在main函数中调用的保存分段时间函数：

//保存时间段
void saveTime(){
    uchar j = 0;
    if(flag != -1){
       for(j = 0;j<6;j++){
          all_time[flag][j] = time[j];    //保存每次暂停所产生的时间段，即分段计时功能
       }
    }
}

        在main函数中调用的显示分段时间的函数：

//显示分段计时存储的时间信息，类似前面的display（）函数
void display1(uint m){

    uchar i;
    uint t = 0x31;
    for(i = 0;i<=m;i++){
            LCD_WCMD(0X01);
            LCD_POS(0X00);
            LCD_WDATA(0X3C);
            LCD_WDATA(t++);
            LCD_WDATA(0X3E);
            LCD_POS(0x45);
            LCD_WDATA(all_time[i][5] + 0x30);    //这里加上0x30是根据单片机系统自带字符库编码方式
            LCD_WDATA(all_time[i][4] + 0x30);
            LCD_WDATA(0x3a);

            LCD_WDATA(all_time[i][3] + 0x30);
            LCD_WDATA(all_time[i][2] + 0x30);
            LCD_WDATA(0x3a);

            LCD_WDATA(all_time[i][1] + 0x30);
            LCD_WDATA(all_time[i][0] + 0x30);
            delay1(500);

    }

}

第四步：实物连接



完整代码：

#include<reg51.h>
#include<intrins.h>

#define uchar unsigned char
#define uint  unsigned int

sbit LCD_RS = P1^0;
sbit LCD_RW = P1^1;
sbit LCD_E = P2^5;

sbit K1 = P3^6;
sbit K2 = P3^7;
sbit K3 = P3^4;
uint keyCount = 0;
uint flag1 = 0;
uint time[] = {0x00,0x00,0x00,0x00,0x00,0x00};
uint temp[] = {0x00,0x00,0x00,0x00,0x00,0x00};
uchar msg[] = {"     "};
uchar wname[] = {"welcome"};

uchar all_time[4][6];

uint flag = -1;
void delay_nops(){
    _nop_();
    _nop_();
    _nop_();
    _nop_();
}
void Delay(uint num)
{
  while( --num );
}
void delay1(int ms)
{
   unsigned char n;
   while(ms--)
   {
     for(n = 0; n<250; n++)
    {
      _nop_();
      _nop_();
      _nop_();
      _nop_();
    }
   }
}
int LCD_BUSY(){
    bit isBusy;
    LCD_RS = 0;
    LCD_RW = 1;
    LCD_E = 1;
    delay_nops();
    isBusy = (bit)(P0&0X80);
    LCD_E = 0;
    return  isBusy;
}
void LCD_WCMD(uchar cmd){
    while(LCD_BUSY());
    LCD_RS = 0;
    LCD_RW = 0;
    LCD_E = 0;
    _nop_();
    _nop_();
    P0 = cmd;
    delay_nops();
    LCD_E = 1;
    delay_nops();
    LCD_E = 0;
    Delay(10);
}
void LCD_WDATA(uchar dat){
    while(LCD_BUSY());
    LCD_RS = 1;
    LCD_RW = 0;
    LCD_E = 0;
    P0 = dat;
    delay_nops();
    LCD_E = 1;
    delay_nops();
    LCD_E = 0;
    Delay(5);
}




void LCD_INIT(){
    LCD_RW = 0;
    delay1(15);
    LCD_WCMD(0x01);
    LCD_WCMD(0x38);
    delay1(5);
    LCD_WCMD(0x38);
    delay1(5);
    LCD_WCMD(0x38);
    delay1(5);
    LCD_WCMD(0x38);
    delay1(5);
    LCD_WCMD(0x0c);
    delay1(5);
    LCD_WCMD(0x01);
    delay1(5);
}
void LCD_POS(uchar pos){
    LCD_WCMD(pos | 0x80);
}
void display(){
    uchar i;
    for(i = 0;i<6;i++){
        temp[i] = time[i] + 0x30;
    }


    LCD_POS(0x45);
    LCD_WDATA(temp[5]);
    LCD_WDATA(temp[4]);
    LCD_WDATA(0x3a);

    LCD_WDATA(temp[3]);
    LCD_WDATA(temp[2]);
    LCD_WDATA(0x3a);

    LCD_WDATA(temp[1]);
    LCD_WDATA(temp[0]);


}
void saveTime(){
    uchar j = 0;
    if(flag != -1){
       for(j = 0;j<6;j++){
          all_time[flag][j] = time[j];
       }
    }
}
void display1(uint m){

    uchar i;
    uint t = 0x31;
    for(i = 0;i<=m;i++){
            LCD_WCMD(0X01);
            LCD_POS(0X00);
            LCD_WDATA(0X3C);
            LCD_WDATA(t++);
            LCD_WDATA(0X3E);
            LCD_POS(0x45);
            LCD_WDATA(all_time[i][5] + 0x30);
            LCD_WDATA(all_time[i][4] + 0x30);
            LCD_WDATA(0x3a);

            LCD_WDATA(all_time[i][3] + 0x30);
            LCD_WDATA(all_time[i][2] + 0x30);
            LCD_WDATA(0x3a);

            LCD_WDATA(all_time[i][1] + 0x30);
            LCD_WDATA(all_time[i][0] + 0x30);
            delay1(500);

    }

}
int main(){
    uchar i;
    TMOD = 0X01;
    TH0 = 0XDC;
    TL0 = 0X00;
    EA = 1;
    ET0 = 1;

    LCD_INIT();
    LCD_POS(0X00);
    P3 = 0XC0 | P3;

    LCD_POS(0X00);
    for(i = 0;i<7;i++){
        LCD_WDATA(wname[i]);
    }
    delay1(100);
    while(1){
       if(K1 == 0){
            keyCount++;
            delay1(100);
            switch(keyCount){
                case 1:
                    TR0 = 1;
                    LCD_POS(0x00);
                    for(i = 0;i<10;i++){
                        LCD_WDATA(msg[i]);
                    }
                    LCD_WDATA(0X31);
                    break;
                case 2:
                    TR0 = 0;
                    flag++;saveTime();
                    break;
                case 3:
                    TR0 = 1;
                    LCD_POS(0x00);
                    for(i = 0;i<10;i++){
                        LCD_WDATA(msg[i]);
                    }
                    LCD_WDATA(0X32);
                    break;
                case 4:
                    TR0 = 0;
                    flag++; saveTime();
                    break;
                case 5:
                    TR0 = 1;

                    LCD_POS(0x00);
                    for(i = 0;i<10;i++){
                        LCD_WDATA(msg[i]);
                    }
                    LCD_WDATA(0X33);
                    break;
                case 6:
                    TR0 = 0;
                    flag++;saveTime();
                    break;
                case 7:
                    TR0 = 1;

                    LCD_POS(0x00);
                    for(i = 0;i<10;i++){
                        LCD_WDATA(msg[i]);
                    }
                    LCD_WDATA(0X34);
                    break;
                case 8:
                    TR0 = 0;
                    flag++;saveTime();
                    break;
                default:
                    TR0 = 0;
                    flag = -1;
                    break;
            }
            delay1(10);
       }
       if(K2==0){
            TR0=0;
            keyCount = 0;
            flag=3;
            delay1(10);
            flag=3;
            delay1(10);
            flag=3;
            delay1(10);
            for(i=0;i<6;i++){
                time[i] = 0;
            }
       }
       if(K3==0){
            TR0 = 0;
            flag1 = 1;
            display1(flag);
            flag1 = 0;
            delay1(10);
       }
       if(flag1==0){
            display();
       }

    }
}
void timer0() interrupt 1{
    TH0 = 0XDC;
    TL0 = 0X00;
    time[0]++;   //0.01s
    if(time[0]==10){
        time[1]++;  //0.1s
        time[0] = 0;
    }
    if(time[1]==10){
        time[2]++;   //1s
        time[1] = 0;
    }
    if(time[2]==10){
        time[3]++;  //10s
        time[2] = 0;
    }
    if(time[3]==6){
        time[4]++;  //1min
        time[3] = 0;
    }
    if(time[4]==10){
        time[5]++;   //10min
        time[4] = 0;
    }
    if(time[5]==6){
        time[5] = 0;
    }
}

密斯der~.Tang
关注
  • 18
    点赞
  • 踩
  • 182
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 11
    评论
c语言实现制作LCD1602显示的电子钟
走向CTO的路上...
06-23 955
函数中，先进行LCD1602显示屏和DS1302时钟模块的初始化，然后进入循环中，不断读取当前时间并在LCD1602显示屏上显示，并检测按键输入，根据按键输入进行时间修改。这里提供一个基于51单片机实现的电子钟的代码，LCD1602显示屏通过I2C总线连接，使用了DS1302时钟模块来获取当前时间。制作一个采用LCD1602显示的电子钟，在LCD上显示当前的时间。首先需要使用STC-ISP下载器将程序烧录到51单片机中，然后将DS1302时钟模块和LCD1602显示屏连接到对应的引脚上。
单片机C51的秒表程序，供大家学习定时器
07-21
C51关于定时，德飞来的例子程序。可以供大家进一步了解定时器中断的内容
计时器程序
05-13
#include<reg51.h> #define ulong unsigned long char tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xd8,0x80,0x90}; char tab_dp[]={0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x58,0x00,0x10}; #define LED P0 //P0 为数码管的段选 #define WS P1 //P1 为数码管的位选 sbit time_shift=P3^0; //P3^0 为"移位"按键 sbit time_set=P3^1; //P3^1 为"修改"按键 sbit set_inc=P3^2; //P3^2 为"增加"按键 sbit time_run=P3^3; //P3^3 为"计时开始暂停"按键 sbit LIGHT=P2^0; sbit SPEAKER=P2^7; unsigned char sec,min,sec_ge,sec_shi,min_ge,min_shi,t; //定义秒,分,时,秒的个位,十位,分的个位,十位 int state; //秒表状态指示 0-计时暂停 1-正在倒计时 2-计时时间参数修改 int flag; //秒表修改数据指示 0-分钟十位 1-分钟个位 2-秒钟十位 3-秒钟个位 int blink; //-------------------------------------------------------------------- void init(); void display_run(); void display_pause(); void delay(int); void time_modify(); //-------------------------------------------------------------------- void main() { init(); state=0; flag=0; blink=1; t=0; LIGHT=1; SPEAKER=1; min=5; sec=0; sec_ge=0; //秒的个位和十位 sec_shi=0; min_ge=5; //分的个位和十位 min_shi=0; while(1) { if(time_set==0) //如果"调时"按键按下 { delay(5); //延时去抖 if(time_set==0) state=2; } if(state==0) { TR0=0; TR1=0; display_pause(); } if(state==1) { TR0=1; TR1=0; display_run(); } if(state==2) { TR1=1; time_modify(); } } } //-------------------------------------------------------------------- void init() { TMOD=0x11; EA=1; ET0=0; ET1=0; TH0=0x4d; TL0=oxfc; //开总中断 //定义定时器 0 工定时器 1 作与方式 1 //定时器 0 赋初值 TH1=15536/256; TL1=15536%256; //中断初始化 EX0=1; PX0=0; IT0=1; EX1=1; PX1=1; //定时器 1 赋初值 IT1=1; } //外中断 1 void INT_1() interrupt 2 using 0 { if( time_run==0)//表示按钮有按下 { delay(20); //延时 if(time_run==0) { state=(state+1)%2; LIGHT=1; SPEAKER=1; } } } //外中断 0 void INT_0() interrupt 0 using 1 { if( set_inc==0)//表示按钮有按下 { delay(20); //延时去抖 if(set_inc==0) { switch(flag) //分支结构,根据 flag 的值来判断哪一位加 1 { case 0: { min=(min+10)%60; break; } case 1: { min=(min+1)+min/10*10; break; } case 2: { sec=(sec+10)%60; break; } case 3: { sec=(sec+1)+sec/10*10; break; } default:break; } } } } //--------------------------------延时子函数----------------------------------- void delay(int x) { int i,j; for(i=x; i>0l; i--) for(j=255; j>0; j--) ; } //-------------------------------显示子函数-------------------------------------- void display_run() { if(TF0==1) //如果定时器溢出 { TF0=0; //清中断标志位 t++; if(t==20) { t=0; if(min==0&&sec==0) { min=60; } if(sec==0) { sec=59; min--; } else sec--; if(min==0&&sec>56) { SPEAKER=0; delay(20); SPEAKER=1; } if(min==0&&sec==0) { LIGHT=0; SPEAKER=0; delay(20); SPEAKER=1; delay(240); SPEAKER=0; delay(20); SPEAKER=1; delay(240); SPEAKER=0; delay(20); SPEAKER=1; delay(240); SPEAKER=0; delay(20); SPEAKER=1; delay(240); SPEAKER=0; delay(20); SPEAKER=1; state=4; min=5;//回归初始化 sec=0; sec_ge=0; //秒的个位和十位 sec_shi=0; min_ge=5; //分的个位和十位 min_shi=0; } } } sec_ge=sec; //秒的个位和十位 sec_shi=sec/10; min_ge=min; //分的个位和十位 min_shi=min/10; WS=0xfe; //循环扫描 LED=tab[sec_ge]; delay(1); WS=0xfd; LED=tab[sec_shi]; delay(1); WS=0xfb; LED=tab_dp[min_ge]; delay(1); WS=0xf7; LED=tab[min_shi]; delay(1); } void display_pause() { WS=0xfe; //循环扫描 LED=tab[sec_ge]; delay(1); WS=0xfd; LED=tab[sec_shi]; delay(1); WS=0xfb; LED=tab_dp[min_ge]; delay(1); WS=0xf7; LED=tab[min_shi]; delay(1); } void time_modify() { //修改位的闪烁状态 if(TF1==1) { TF1=0; blink=(blink+1)%2; } //修改具体哪个数码管指示 if(time_shift==0) { delay(60); if(time_shift==0) flag=(flag+1)%4; } // 修改状态下的数码管显示 switch(flag) //分支结构,根据 flag 的值来决定扫描状态 { case 0: { sec_ge=sec; //秒的个位和十位 sec_shi=sec/10; min_ge=min; //分的个位和十位 min_shi=min/10; WS=0xfe; //循环扫描 LED=tab[sec_ge]; delay(1); WS=0xfd; LED=tab[sec_shi]; delay(1); WS=0xfb; LED=tab_dp[min_ge]; delay(1); if(blink==1) { WS=0xf7; LED=tab[min_shi]; delay(1); } break; } case 1: { sec_ge=sec; //秒的个位和十位 sec_shi=sec/10; min_ge=min; //分的个位和十位 min_shi=min/10; WS=0xfe; //循环扫描 LED=tab[sec_ge]; delay(1); WS=0xfd; LED=tab[sec_shi]; delay(1); if(blink==1) { WS=0xfb; LED=tab_dp[min_ge]; delay(1); } WS=0xf7; LED=tab[min_shi]; delay(1); break; } case 2: { sec_ge=sec; //秒的个位和十位 sec_shi=sec/10; min_ge=min; //分的个位和十位 min_shi=min/10; WS=0xfe; //循环扫描 LED=tab[sec_ge]; delay(1); if(blink==1) { WS=0xfd; LED=tab[sec_shi]; delay(1); } WS=0xfb; LED=tab_dp[min_ge]; delay(1); WS=0xf7; LED=tab[min_shi]; delay(1); break; } case 3: { sec_ge=sec; //秒的个位和十位 sec_shi=sec/10; min_ge=min; //分的个位和十位 min_shi=min/10; if(blink==1) { WS=0xfe; //循环扫描 LED=tab[sec_ge]; delay(1); } WS=0xfd; LED=tab[sec_shi]; delay(1); WS=0xfb; LED=tab_dp[min_ge]; delay(1); WS=0xf7; LED=tab[min_shi]; delay(1); break; } default:break; } }
基于51单片机的秒表系统设计（源代码+Proteus仿真图）
最新发布
Stanford_sun的博客
03-01 1213
基于51单片机的秒表系统设计 单片机课程设计、公开资源、源代码、仿真 📎单片机课程设计专栏（完整代码）专栏中的源代码和仿真均放在文末，需要自取。
c语言编计分秒时的程序,用c语言编写程序，用于c51单片机四位共阴数码管显示，显示分秒的计时器。...
weixin_33219985的博客
05-18 967
/*用proteus做的时钟可以显示年月日时分秒可调整时间有图*/#include#defineucharunsignedchar#defineuintunsignedint#definetimh0xee#definetiml0x00sbitK1=P1^0;sbitK2=P1^1;sbitK3=P1^2;sbitK4=P1^3;sbitK5=P1^4;sbitK6=P...
C51单片机计时器中断的学习
A_salted_fisher的博客
05-22 1762
根据定时时间和工作方式，通过公式：定时时间T=(2的N次方-X)12/单片机晶振频率，计算出时间常数X，把X转换成二进制数，高8位送给TH1,低8位送给TL1,就可以启动定时器开始定时了，也可以直接将一个十进制数大于256的部分直接赋给TH0，小于256的部分直接赋给TL0。单片机中有两种周期，一种是时钟周期，另一种是机器周期，对于此单片机来说，时钟周期即为1/12*10-6 s，即为1/12 us。D2(C/T)：定时/计数模式切换，C/T=0时为定时模式，C/T=1时为计数模式。
利用c语言编写一个时钟计时器（c语言基础练习）
weixin_45849671的博客
07-16 9049
c语言初学者编写的时钟程序
LCD1602液晶应用案例--单片机控制的秒表设计
11-29 6205
之前介绍了1602的显示屏的接口（连接：LCD1602显示屏接口介绍）和读写操作的相关函数（连接：LCD1602读写控制与初始化函数）。今日做一个简单1602应用案例----设计一个秒表。要求：具有秒表启动和复位功能按键，秒表计时时间实时显示在LCD1602。 1.系统的硬件电路原理图： 2.系统的程序设计 2.1 头文件、全局变量和函数的声明 #include "LCD_1602.h" #include <stdio.h> ...
用lcd1602制作简单的时钟显示
腹有诗词气自华
03-29 3613
如图打开proteus，导入元器件并连线，如果是实物的话，别忘了购买lcd屏上的对比度调节变阻器，不然显示不出来，对比度不是太浅就是太深，根本就看不到，需要注意。我就上了这个坑了，没有哪个文章或是视频提到过这个事，估计都没有拿实物做实验吧。接下来写c程序，我的程序都是经过测试的，跑起来没有问题，可以直接复制粘贴。最后编译成hex文件导入到proteus中或是烧录到单片机里就能正常运行了。不会编译的可以看我以前的文章，都有记录。本文最终的效果如图，lcd上能显示一个电子时钟，并能正确的显示时间。
Proteus-51单片机-LCD1602显示DS1302时钟
让你爱上电路设计
07-03 5065
LCD1602液晶显示DS1302实时时钟实例
LCD1602 屏显数字秒表设计-C51单片机软件设计源码.rar
05-23
LCD1602 屏显数字秒表设计-C51单片机软件设计源码 根据自己使用的LCD1602是否带有转接板，如果带有转接板的即为4位，需在LCD.H头文件中将宏#define LCD1602_4PINS打开，我们这里使用的LCD1602是8位，所以默认将该宏...
单片机数字秒表计时器编写
08-03
这次做了51单片机的实验数字秒表显示，用到了定时器，中断服务函数，还有就是数码管的动态显示，还有就是程序的逻辑考虑初次在这里写，经验不足，排版不够美观。
LCD1602显示屏滚动显示英文设计-C51单片机软件设计源码.rar
05-23
LCD1602显示屏滚动显示英文设计-C51单片机软件设计源码 LCD_Display(void) { u8 i; LcdWriteCom(0x00+0x80); for(i=0;i;i++) { LcdWriteData(a[i]); delay(30000); } LcdWriteCom(0x40+0x80); for(i=0;...
C51单片机密码锁（4×4矩阵键盘+LCD1602液晶显示屏）
07-27
文件内含完整代码与Proteus仿真图，通过4×4矩阵键盘输入密码，密码将在LDC1602液晶显示屏上显示，按下输入键将输入密码与预设密码校对
LCD1602显示屏+DS18B20测温C51单片机驱动源码KEIL工程文件.zip
01-17
LCD1602显示屏+DS18B20测温C51单片机驱动源码KEIL工程文件，可作为你的学习设计参考。 void main() { LCD1602_Init(); //初始化LCD1602 DS1302_Init(); //初始化DS1302 LCD1602_write_com(0x80)...
C51单片机中断系统与定时器/计时器（理论部分）
cycycycycy123123的博客
04-11 2039
1.我们先来看时钟部分，首先，我们所使用的单片机在时钟部分接入的是12T mode，往下走，遇到一个C/T开关，C->counter 计数器，当这个开关选1时，则为计数器模式。当计数系统溢出时，中断标志位TF0置1，向中断系统请求中断，我们本次使用的是定时器0，所以配置T0中断即可，ET0为定时器0的中断寄存器，置1开启即可，EA为总使能，相当于总开关，也置1开启即可，最后就是PT0优先级寄存器，系统默认定时器0为低优先级，所以配置0即可。7.可位寻址就是可以单独赋值，如LED，可以单独对每个灯进行配置。
51单片机——秒表（定时器实现）
weixin_46408206的博客
03-28 1万+
此程序基于普中51单片机编写 涉及到的原理图： 具体功能 下载程序后，数码管显示00，当第一次按下K3时，定时器开始计时，数码管最右侧两个位以间隔为1s的时间从00到60显示数字；当第二次按下K3时，定时器停止计时，数码管显示当前计时数字；第三次按下K3时，数码管恢复初始情况，显示00 /******************************************************...
51单片机教程：按键的定时器消抖（有延时的程序不是好程序）
热门推荐
mbs706的博客
05-17 3万+
按键消抖原理 一、首先来回顾一下按键延时消抖 按键由于是机械结构，按下的时候难免产生抖动，一般抖动会在按下的时候与松开的时候产生，抖动时间大概是10ms 于是针对按键抖动就有了延时消抖的一种简单的解决方法: 二、按键消抖代码 方法一: 按下按键损耗的时间取决于按下按键到松开的时间，至少10ms，按下按键后CPU不再执行其他指令，直到按键松开，应用能力弱 void main(void) { while(1) { if(key==0) //读P1.0引脚，如果引脚为低电平，则进入if {
C51单片机lcd实现数字秒表计时
04-16
很高兴为您解答！关于C51单片机lcd实现数字秒表计时的问题，您可以参考以下代码： ``` #include<reg52.h> #include<intrins.h> sbit RS=P2^0; //定义LCD的RS接口 sbit RW=P2^1; //定义LCD的写入接口 sbit E=P2^2; //定义LCD的使能接口 void DelayUs2x(unsigned char t); void DelayMs(unsigned char t); void LcdWriteCmd(unsigned char cmd); void LcdWriteDat(unsigned char dat); void LcdInit(); void TimerInit(); void Display(); void Int0Init(); //按键中断初始化 unsigned char code table[]="1234567890"; //定义计数器显示的数字 unsigned char cnt=0; //计数器变量 unsigned int count=0; //计数变量，最大为65535 void main() { LcdInit(); //初始化LCD TimerInit(); //初始化计数器 Int0Init(); //初始化按键中断 while(1) //循环体 { Display(); //调用显示函数 } } void DelayUs2x(unsigned char t) { while(--t); } void DelayMs(unsigned char t) { while(t--) { DelayUs2x(245); DelayUs2x(245); } } void LcdWriteCmd(unsigned char cmd) //写入指令 { RS=0; RW=0; P0=cmd; DelayUs2x(5); E=1; DelayUs2x(5); E=0; } void LcdWriteDat(unsigned char dat) //写入数据 { RS=1; RW=0; P0=dat; DelayUs2x(5); E=1; DelayUs2x(5); E=0; } void LcdInit() //LCD初始化 { LcdWriteCmd(0x38); //8位数据接口，双行显示，5x7点阵 LcdWriteCmd(0x0c); //显示开，无光标 LcdWriteCmd(0x06); //地址自动加1，不移屏 LcdWriteCmd(0x01); //清屏 } void TimerInit() //计数器初始化 { TMOD=0x01; TH0=(65535-50000)/256; TL0=(65535-50000)%256; TR0=1; ET0=1; EA=1; } void Display() //显示计数器的值 { unsigned char i; unsigned char str[7]={"00:00:"}; unsigned int c; c=count; //读取计数变量的值 str[6]=table[cnt%10]; //个位 str[5]=table[(cnt/10)%10]; //十位 str[3]=table[(c/360000)%10]; //小时的十位 str[4]=table[(c/36000)%10]; //小时的个位 str[1]=table[(c%36000)/6000]; //分钟的十位 str[2]=table[(c%6000)/1000]; //分钟的个位 LcdWriteCmd(0x80); //第1行第1个字符开始显示 for(i=0;i<7;i++) LcdWriteDat(str[i]); } void Int0Init() //按键中断初始化 { IT0=1; EX0=1; } void Int0() interrupt 0 //按键中断函数 { TR0=~TR0; //计数器开关 if(TR0) EA=1; else EA=0; if(!TR0) cnt=0; IE0=0; //清除中断标志位 DelayMs(20); //消抖 IE0=1; //重新使能中断 } void Timer0() interrupt 1 //计数器中断函数 { TH0=(65535-50000)/256; TL0=(65535-50000)%256; count++; if(count==8640000) //计数器累计1天停止计数 TR0=0; cnt++; } ``` 此代码使用了C51单片机和LCD，实现了数字秒表计时的功能。 如果需要更加详细的解释，请提出您的疑问，我会给您详细的解答。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 11
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

密斯der~.Tang

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
