相对于类图设计，时序图使用起来比较简单，流程图表达起来还是非常直观的
在线工具proceesOn离线工具xmind
相关文章：工具篇——UML设计技巧（一）类图设计

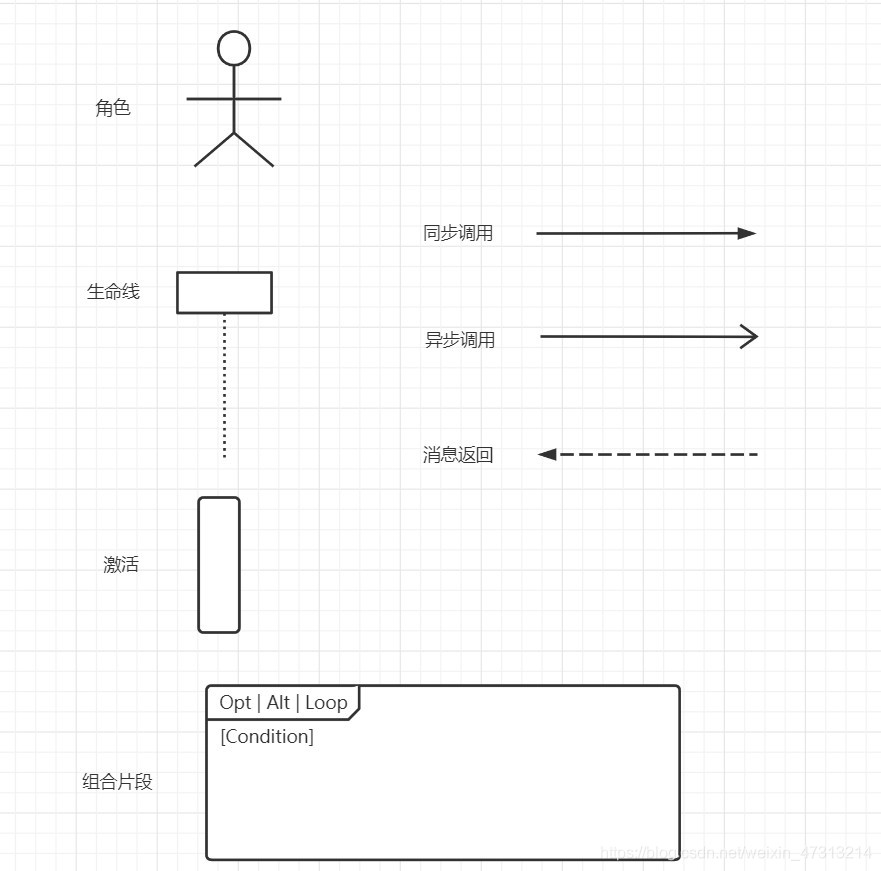

时序图是一个二维图，横轴表示对象，纵轴表示时间，消息在各对象之间横向传递，依照时间顺序纵向排列。将交互行为建模为消息传递，描述对象之间活动流程。

片段类型	名称	说明
Opt	选项	包含一个可能发生或可能不发生的序列。可以在临界中指定序列发生的条件
Alt	抉择	包含-个片段列表,这些片段包含备选消息序列。在任何场合下只发生一个序列。可以在每个片段中设置一个临界来指示该片段可以运行的条件。 else 的临界指示其他任何临界都不为 True 时应运行的片段。如果所有临界都为 False 并且没有 else ,则不执行任何片段
Par	并行	并行处理。片段中的事件可以交错
Loop	循环	片段重复一定次数。可以在临界中指示片段重复的条件。Loop 组合片段具有“Min”和"Max"属性,它们指示片段可以重复的最小和最大次数。默认值是无限制
