一、Arduino IDE 1.8.13安装

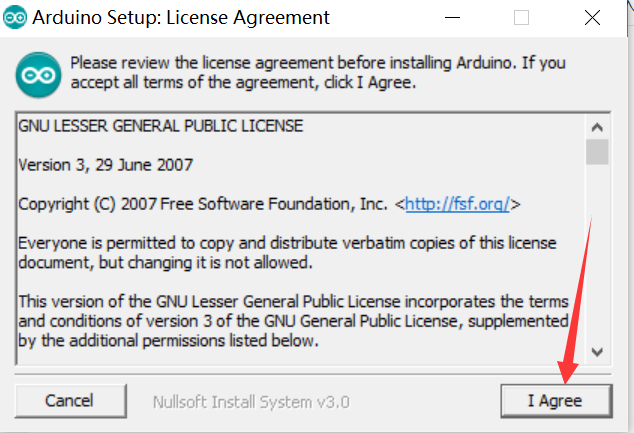

在Arduino官网上下载1.8.13版本,下载完成之后开始安装,首先选择I Agree;

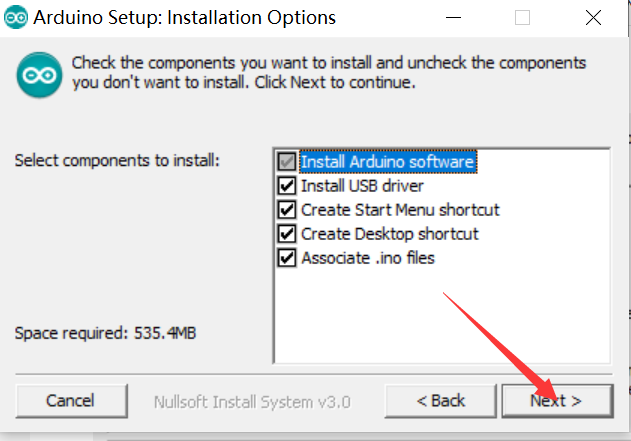

然后一直next;
j接下来选择直接要将软件添加到的目的文件,然后点击安装;

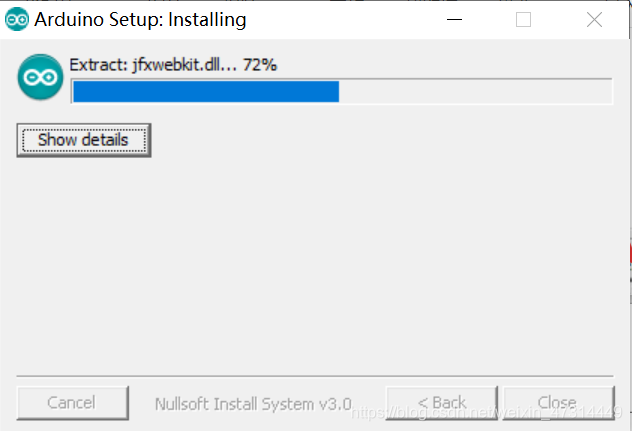

可以看到正在安装中。接下来会弹出三个窗口,依次点击安装即可;

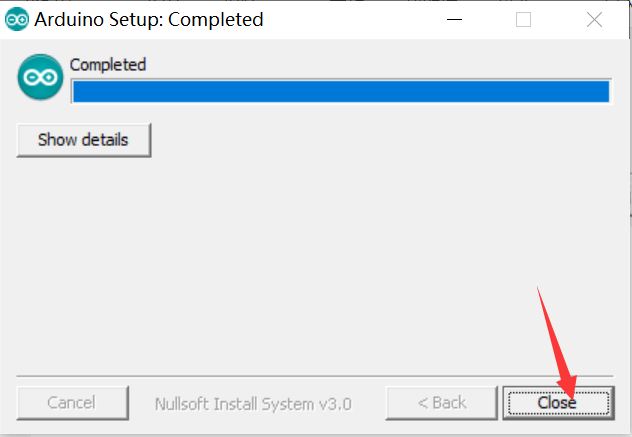

安装完成之后点击close。

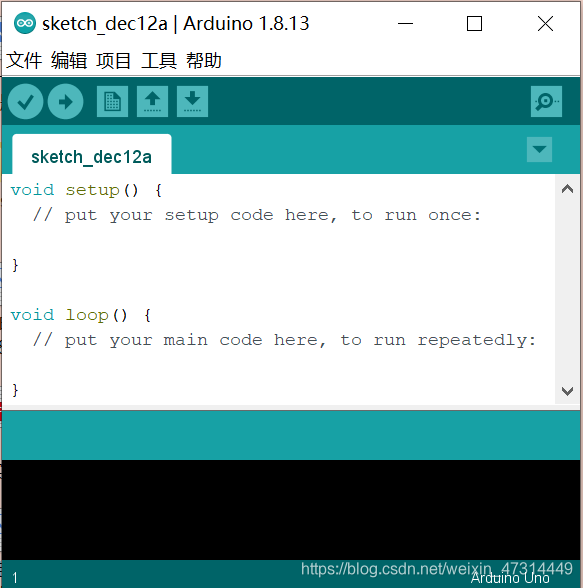

打开Arduino IDE软件界面如下:
二、Arduino IDE配置
1、安装Arduino SAM Boards版型文件

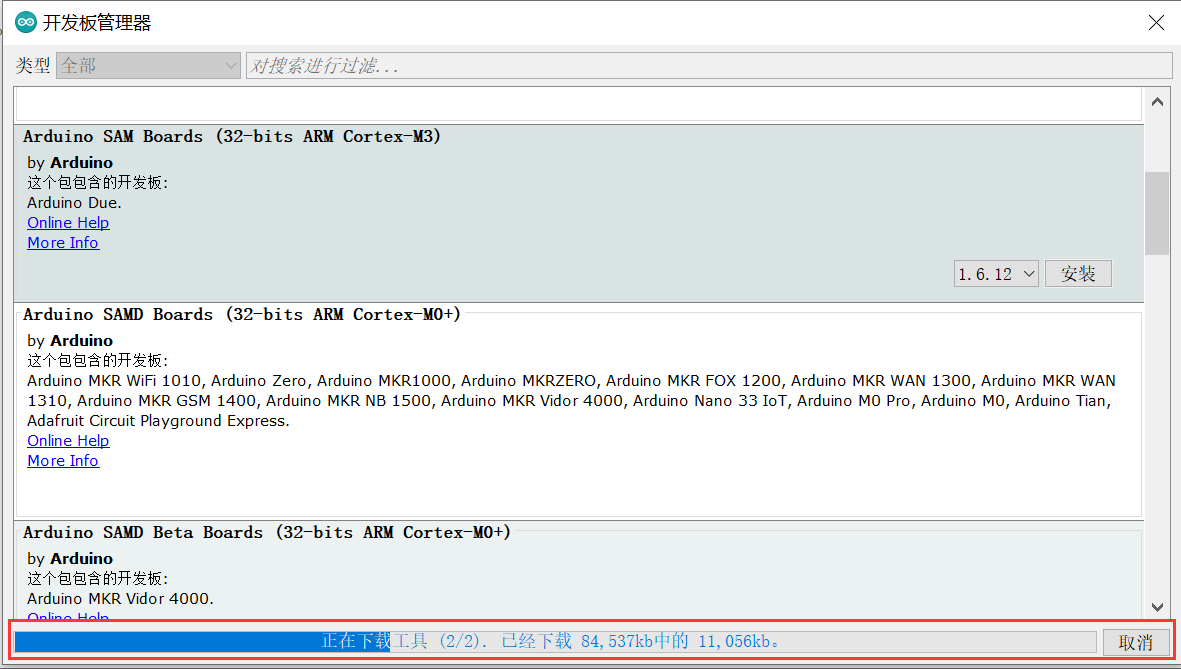

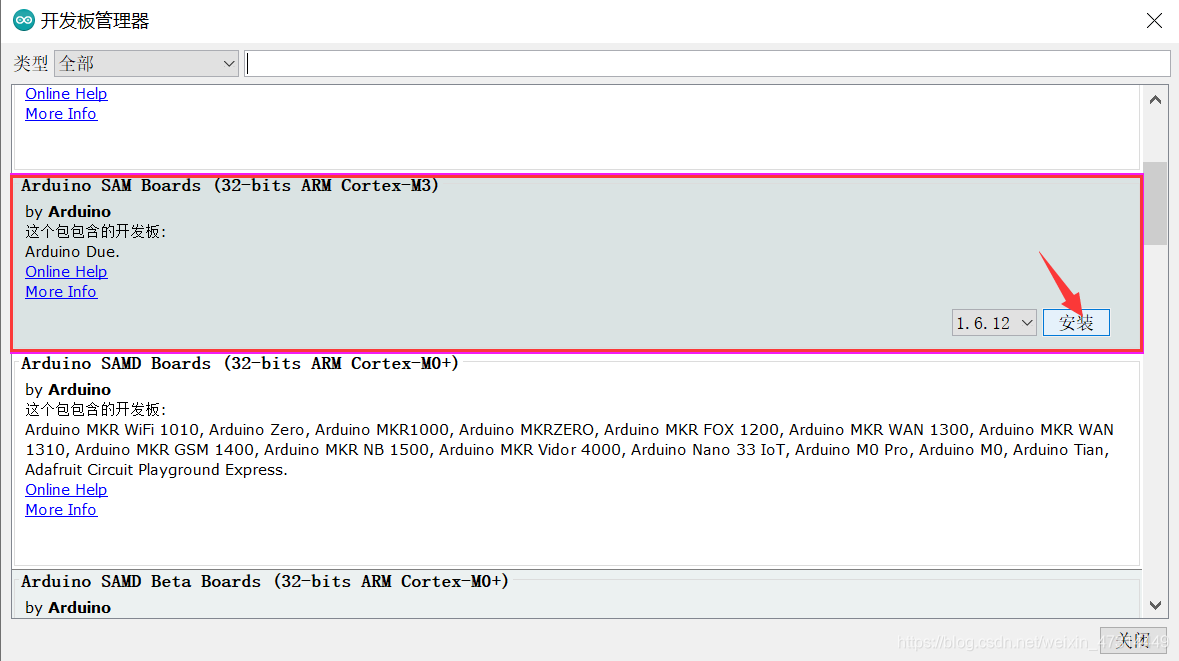

①打开Arduino,选择工具→开发板→开发板管理器,打开之后界面如下,选择Arduino SAM Boards(32-bit ARM Cortex-M3),点击安装;

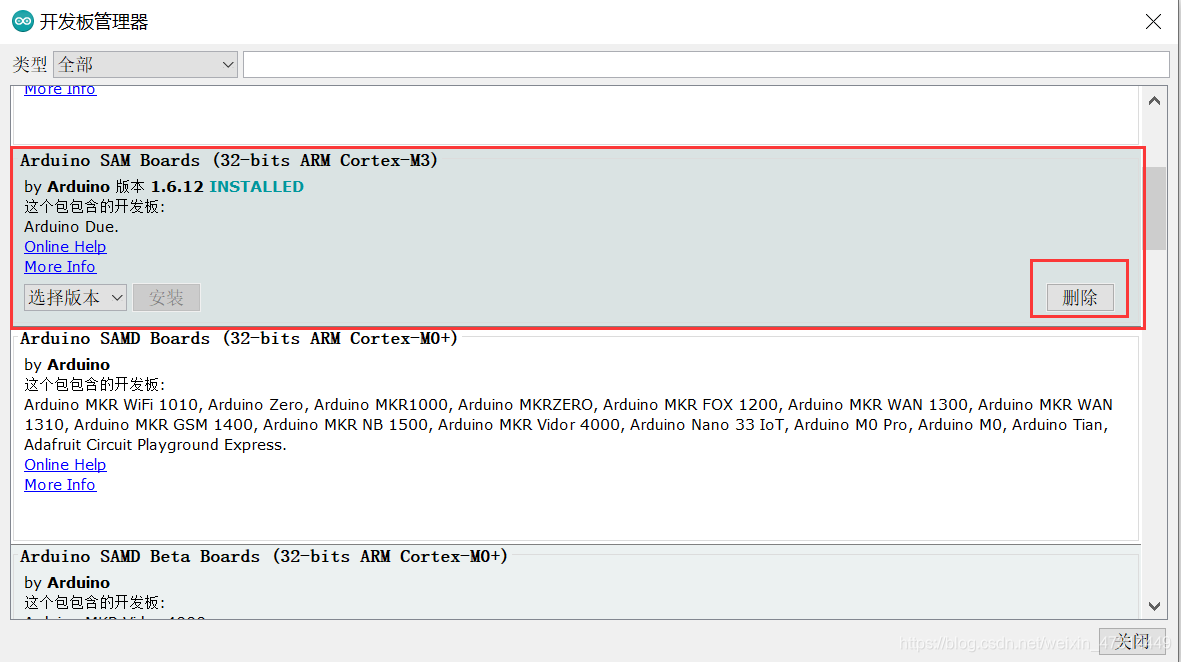

②安装完成之后可以看到Arduino SAM Boards板块没有安装键了,只有删除键;

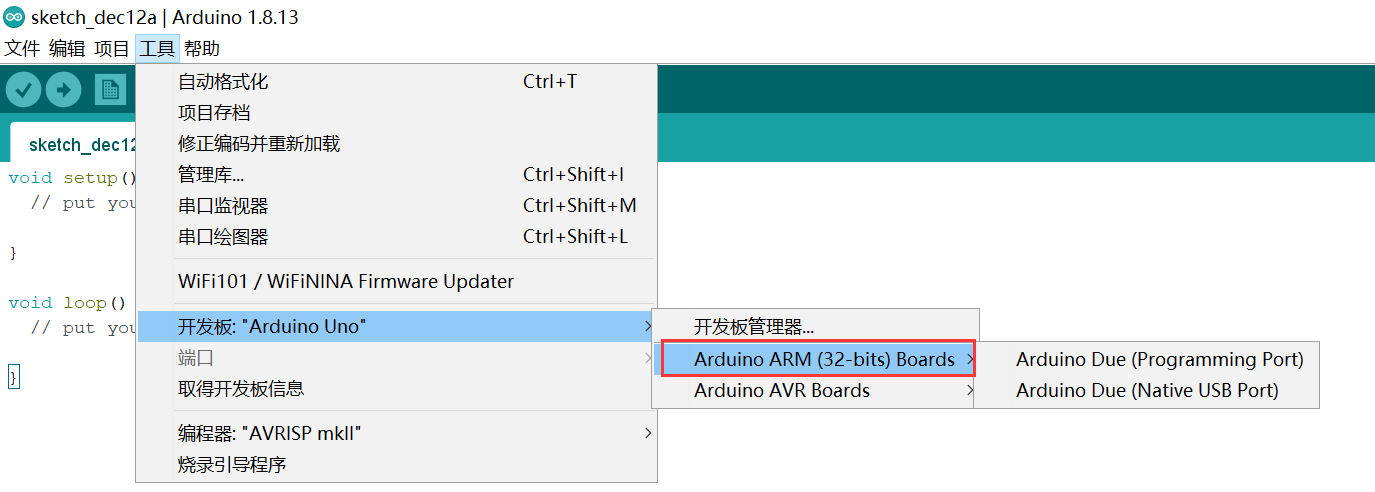

③再次打开工具→开发板,看到如图则安装成功了。
2、在Arduino中安装STTM32开发板

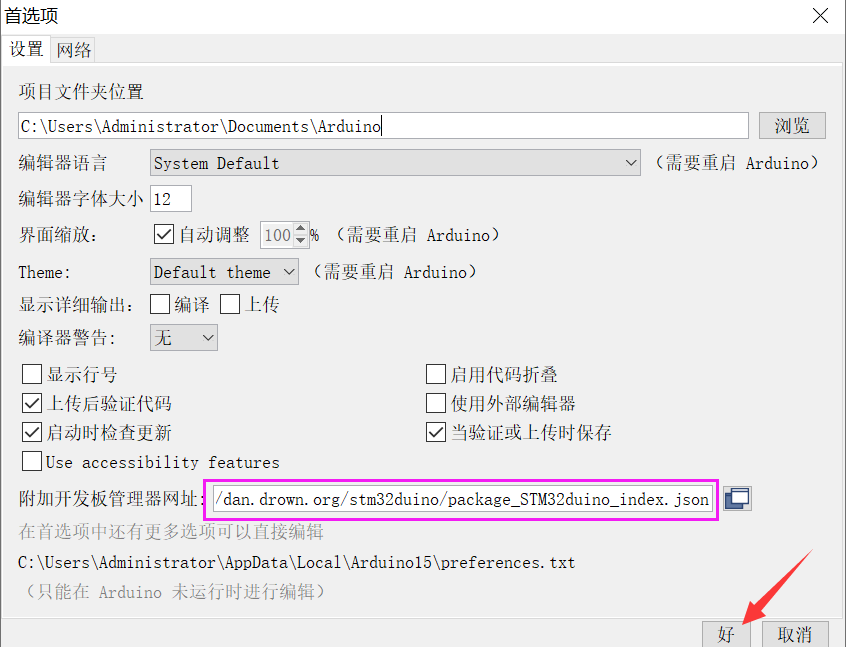

在Arduino IDE中打开“文件”→“首选项”,在“附加开发板管理器地址”输入:
https://github.com/stm32duino/BoardManagerFiles/raw/master/STM32/package_stm_index.json

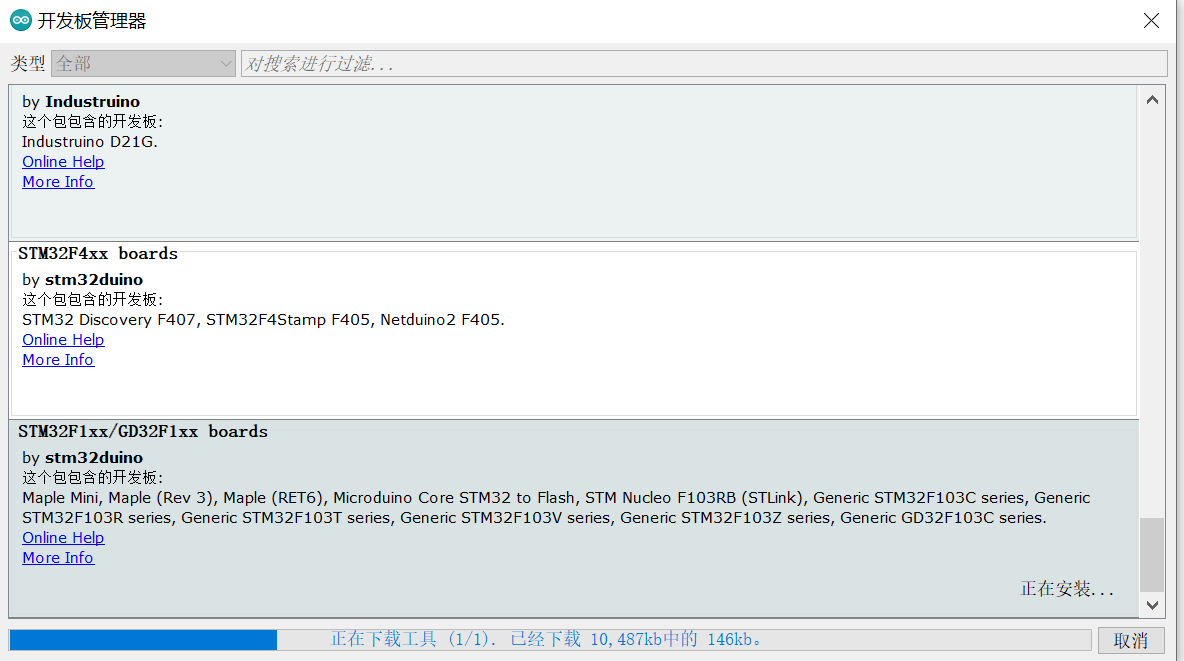

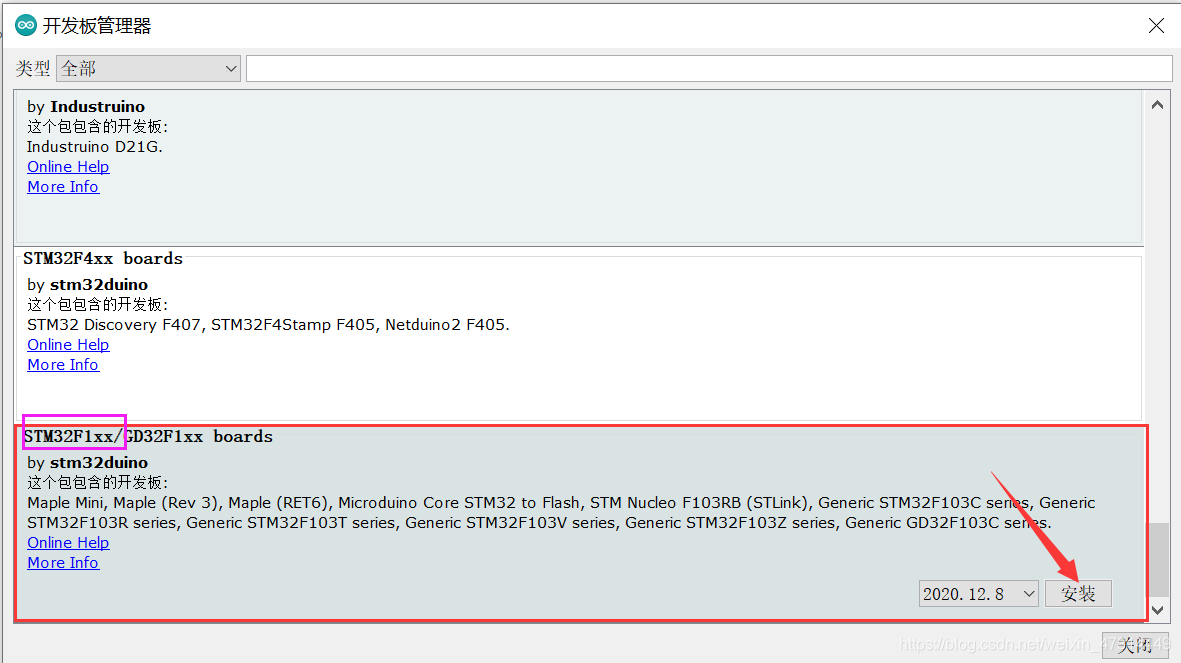

然后选择工具→开发板→开发板管理器,打开之后界面如下,选择STM32F1XX,点击安装;
下载有点慢,可以先做点其它事情;

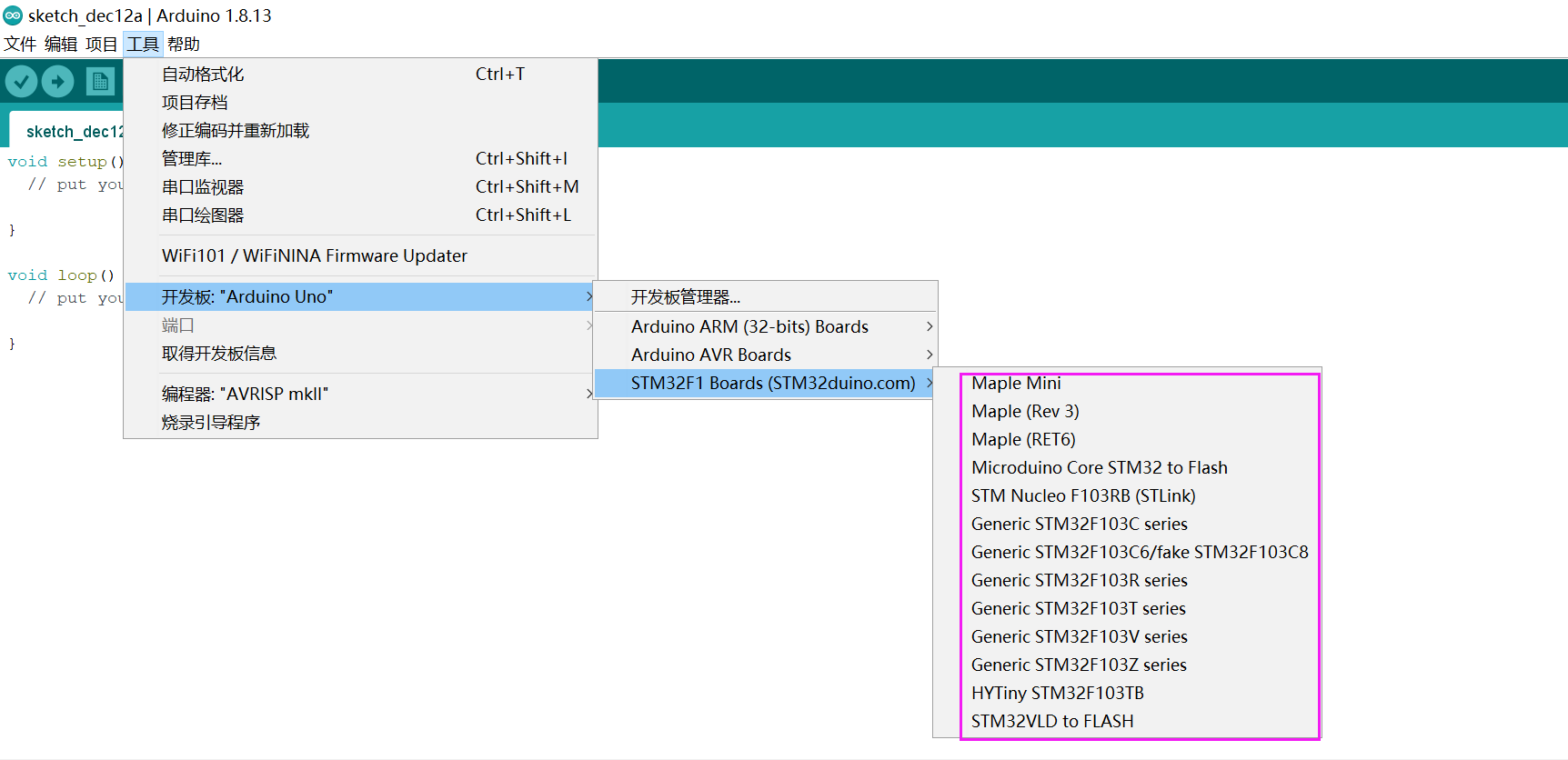

下载完成之后,打开“工具”→“开发板”,会看到如下所示:
三、在Ardunio 下完成STM32板子的串口通信程序
要求:
1)持续向串口输出“Hello world!”;
2)当接收到“stop!”时,停止输出。

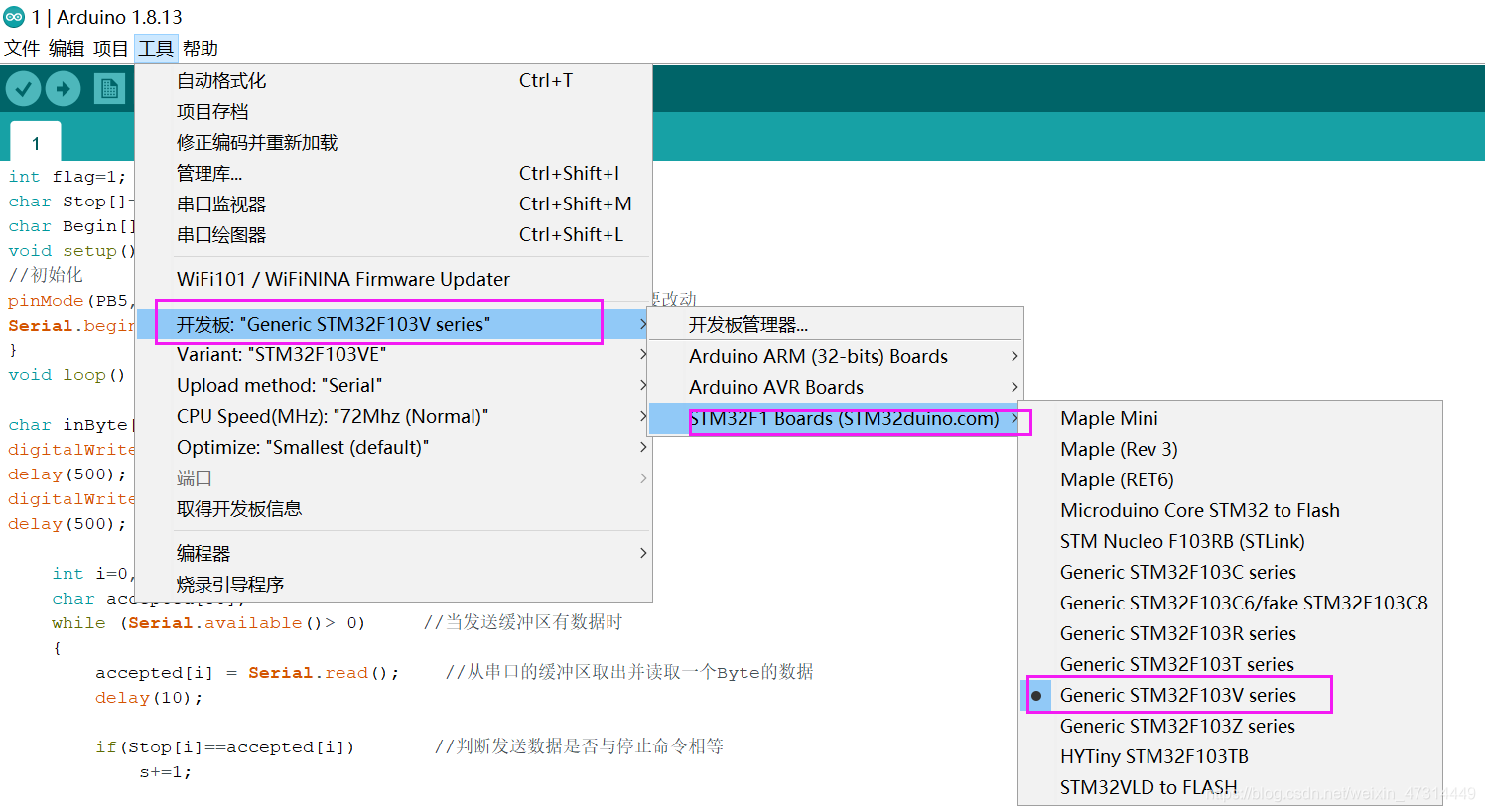

①选择板子类型,因为我是指南针STM32F103VET6的,所以我这里选择STM32F103V系列;

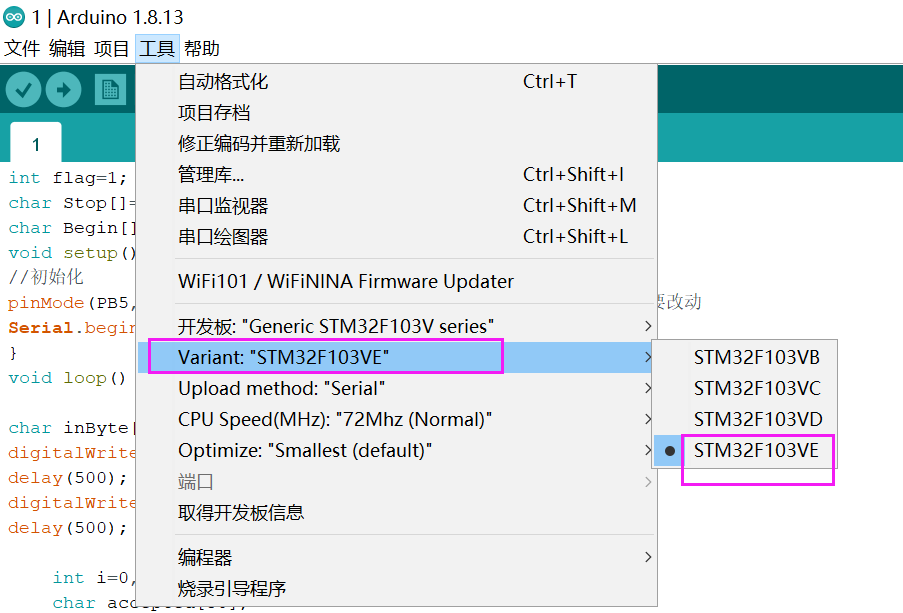

②再次打开"工具",Variant选择F103VE;

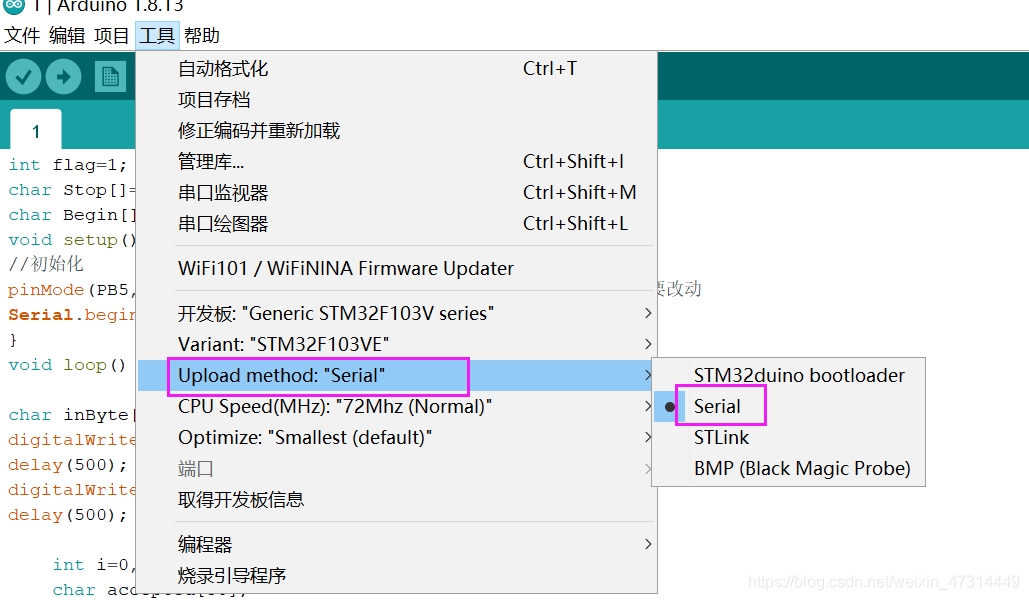

③Upload methoa那一栏一定要选择Serial;
④用USB线将开发板的"USB转串口"与电脑连接起来,将开发板电源打开。在Arduino里面新建一个文件,写入如下代码:
int flag=1;
char Stop[]="stop!";
char Begin[]="begin!";
void setup() {
//初始化
pinMode(PB5, OUTPUT);//PB0为绿色,PB1为蓝色,PB5为红色,可根据需要改动
Serial.begin(115200);
}
void loop() {
char inByte[50];
digitalWrite(PB5, HIGH); //小灯亮
delay(500); // 延迟
digitalWrite(PB5, LOW); //小灯灭
delay(500); // 延迟
int i=0,s=0,b=0;
char accepted[50];
while (Serial.available()> 0) //当发送缓冲区有数据时
{
accepted[i] = Serial.read(); //从串口的缓冲区取出并读取一个Byte的数据
delay(10);
if(Stop[i]==accepted[i]) //判断发送数据是否与停止命令相等
s+=1;
if(Begin[i]==accepted[i]) //判断发送数据是否与开始命令相等
b+=1;
i++;
}
if(s==5) //如果与停止命令相等
{
flag=0; //发送标志位置为0
Serial.println("已停止发送\n");
s=0; //初始化判断,防止没有发送数据时一直执行
}
if(b==6) //如果与开始命令相等
{
flag=1; //发送标志位置为1
Serial.println("开始发送\n");
b=0; //初始化判断,防止没有发送数据时一直执行
}
if (flag==1) //判断发送标志位是否为1
{
Serial.println("Hello World!");
delay(1000);
}
}

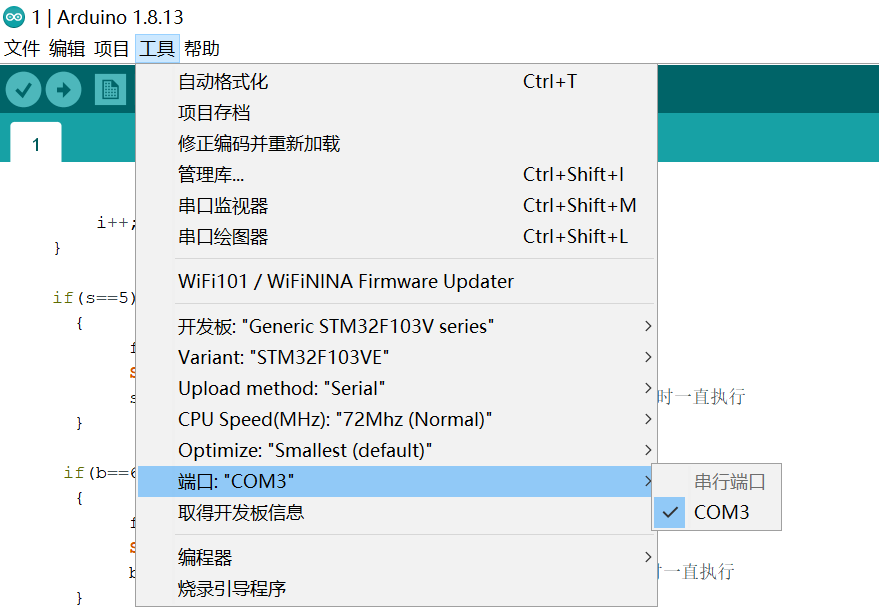

然后再打开工具,将端口选择为COM3;

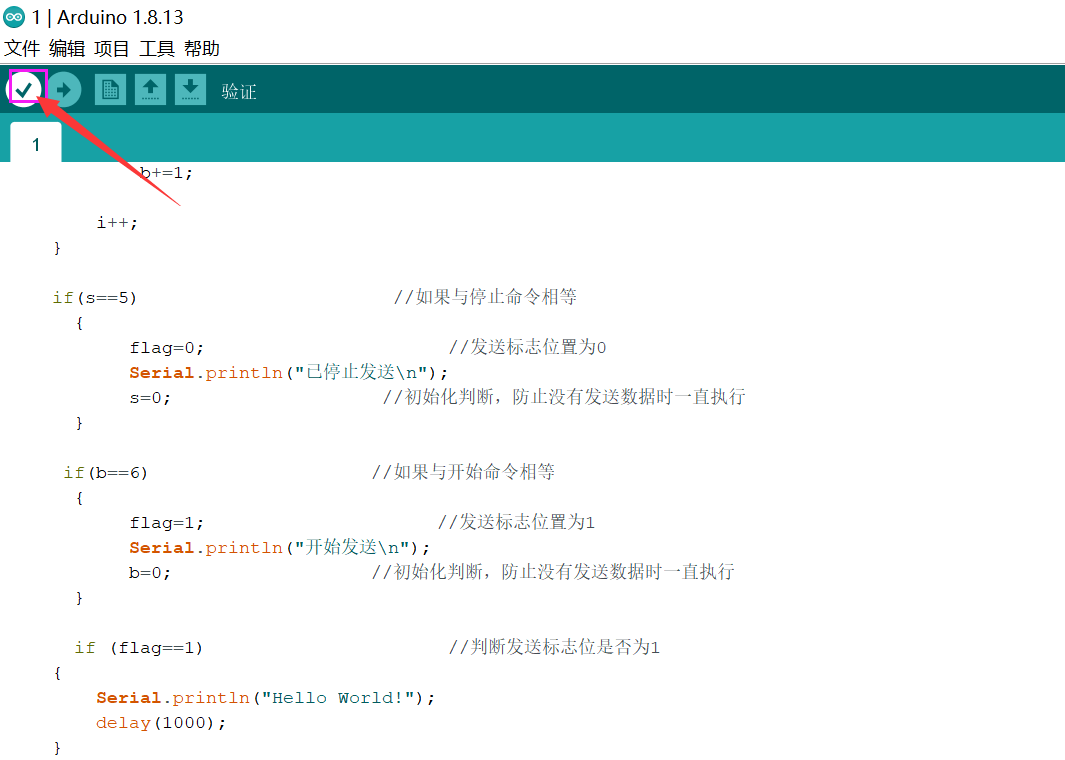

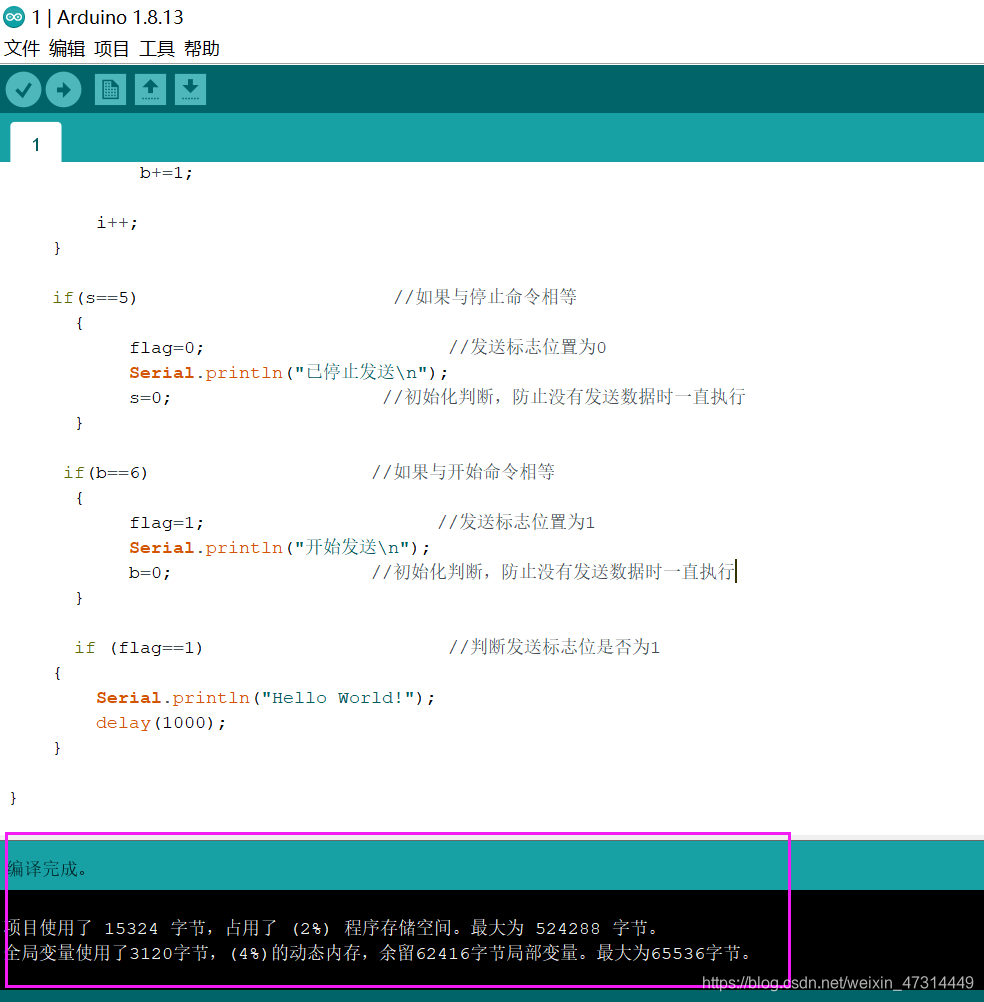

⑤编译程序;

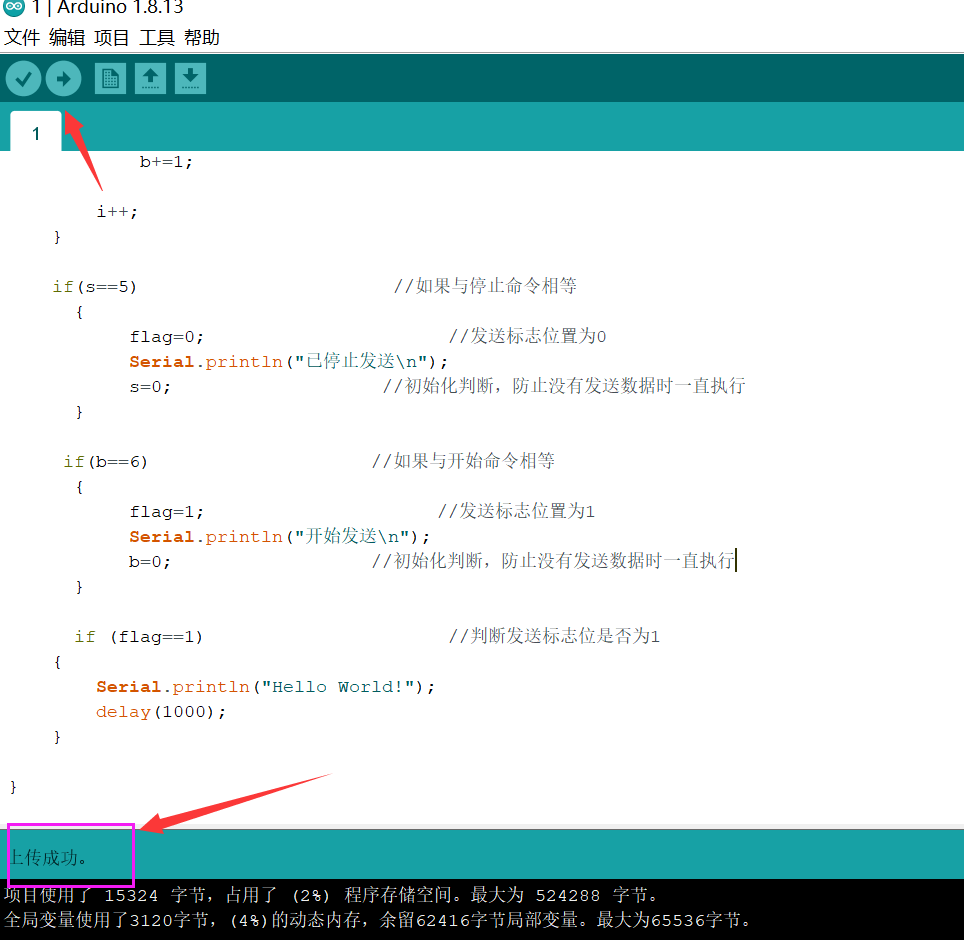

⑥将程序上传到开发板上运行;

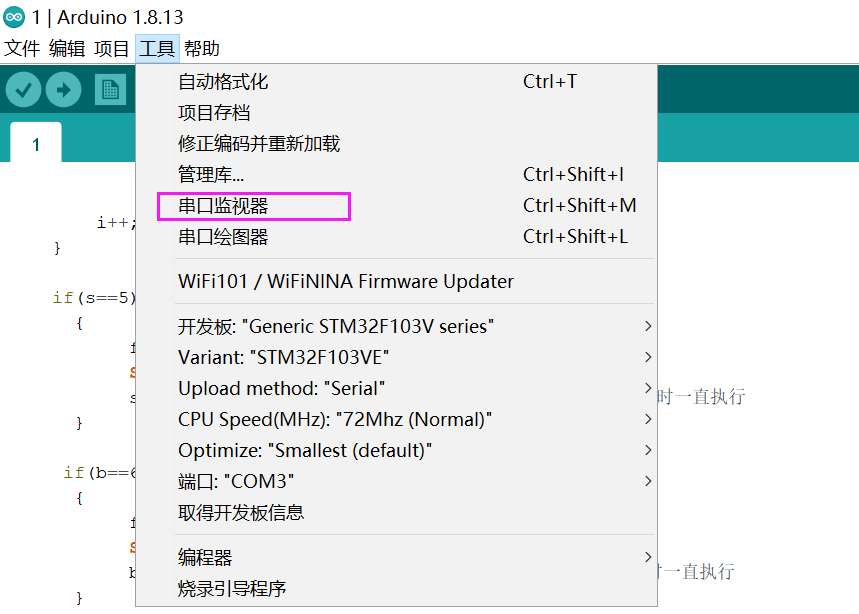

⑦打开工具,选择串口监视器,可以查看结果;
四、总结
Ardunio IDE上编写的程序代码规则和我们之前写C语言的代码有所区别,需要再写代码的时候注意一下,博主也是刚刚接触Ardunio IDE,大家如果有觉得有什么不妥之处或者有什么更好的想法欢迎留言!
