Matlab/Simulink中信号线拉成斜线的方法

easygrammer

已于 2022-07-04 08:47:07 修改

阅读量2.1k

点赞数 1

文章标签： matlab

于 2022-07-02 11:47:23 首次发布

本文链接：https://blog.csdn.net/weixin_47324540/article/details/125571019

版权

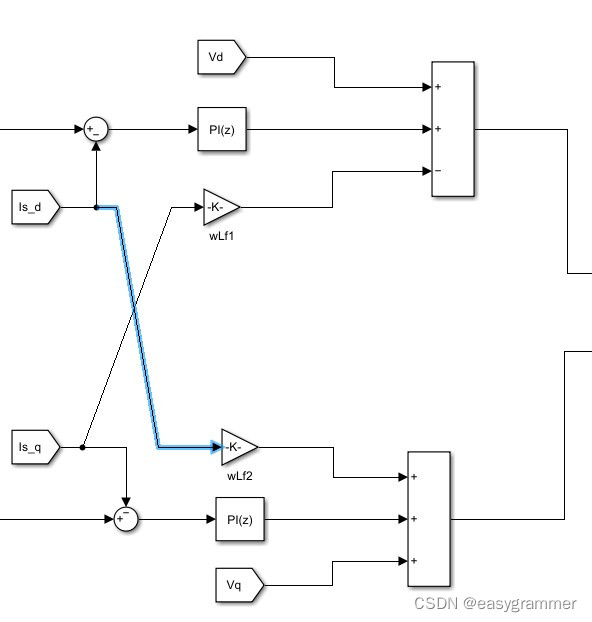

Matlab/Simulink中模块间的信号线默认为水平或竖直的连接线，将其拉成斜线的方法为：按住Shift键再用鼠标在该线处单击一下，线的两端会出现折点圆圈，拖动该折点即可将直线改为斜线，如图所示：
