PMOS管（P型金属氧化物半导体场效应晶体管）的导通条件主要与其栅极（Gate）、源极（Source）和漏极（Drain）之间的电压关系有关。以下是详细说明：

1. 基本导通条件

PMOS管导通的条件是：

栅极电压（Vgs）小于源极电压（Vs），即： Vgs=Vg−Vs<VthVgs=Vg−Vs<Vth 其中，VthVth 是PMOS管的阈值电压，通常是一个负值。

换句话说，要让PMOS管导通，栅极电压必须比源极电压低，并且低到超过阈值电压的程度。

2. 工作模式条件

根据PMOS管的工作模式，其导通条件可以进一步细分：

(1) 线性区（放大区）

条件： Vgs<Vth且Vds>Vgs−VthVgs<Vth且Vds>Vgs−Vth
在这个区域，PMOS管的漏极电流与漏源电压（Vds）成线性关系，类似于一个可控电阻。

(2) 饱和区（工作区）

条件： Vgs<Vth且Vds≤Vgs−VthVgs<Vth且Vds≤Vgs−Vth
在这个区域，漏极电流基本不随漏源电压变化，主要由栅源电压控制。

3. 总结导通条件

PMOS管导通的必要条件：栅极电压低于源极电压，且满足 Vgs<VthVgs<Vth。
PMOS管通常用于高电平控制，当栅极拉低（接近地电位）时，PMOS管导通。

4. 实际电路中的应用

在实际电路中，PMOS管的源极通常连接到较高的电压（如电源电压Vcc），栅极通过控制信号拉低电压，从而实现导通。
例如：
- 源极电压 Vs=5VVs=5V，PMOS的阈值电压 Vth=−1VVth=−1V，则栅极电压 VgVg 必须低于 4V4V 才能导通。

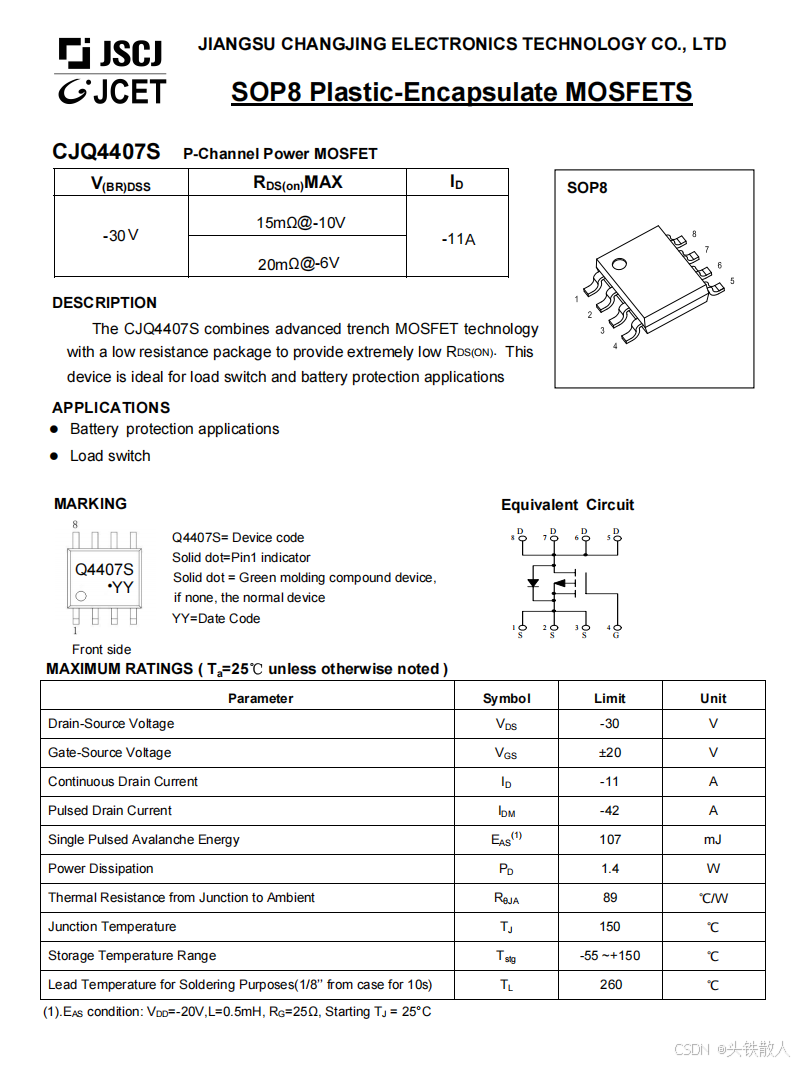

1. 电气参数

（1）击穿电压（V(BR)DSS）：-30V

作用：表示漏极和源极之间的最大电压值（在栅极接地的情况下），超过此电压可能导致器件永久损坏。
应用场景：该参数决定了MOSFET的工作电压范围，适用于最高-30V的电源电路。

（2）导通电阻（RDS(on)）：15mΩ@-10V，20mΩ@-6V

作用：表示MOSFET导通时的漏源电阻，决定了导通状态下的功耗和效率。
分析：
- 在栅源电压（Vgs）为-10V时，导通电阻为15mΩ，性能更优。
- 在Vgs为-6V时，导通电阻稍高，为20mΩ。
应用场景：低导通电阻适合高电流应用，如负载开关和电池保护。

（3）连续漏极电流（ID）：-11A

作用：表示MOSFET在持续工作时能够承载的最大电流。
分析：在散热条件良好的情况下，该器件可以承载高达-11A的电流，适合大电流应用。

（4）脉冲漏极电流（IDM）：-42A

作用：表示在短时脉冲条件下，MOSFET能承受的最大电流。
应用场景：短时高电流需求场合（如启动瞬间）。

（5）栅源电压（VGS）：±20V

作用：表示栅极和源极之间的最大电压范围，超过此范围可能导致栅极氧化层损坏。
应用场景：确保驱动电路的控制电压在安全范围内。

2. 热性能参数

（1）功耗（PD）：1.4W

作用：表示MOSFET在环境温度25℃下的最大功耗（不加散热器）。
分析：功耗决定了器件的散热需求，超过此功耗需要额外散热措施。

（2）结-环境热阻（RθJA）：89℃/W

作用：表示结点到环境的热阻，影响MOSFET的散热能力。
分析：热阻越低，器件散热性能越好，适合高功率应用。

（3）结温（TJ）：150℃

作用：表示MOSFET的最大工作结温，超过此温度可能导致器件失效。
应用场景：设计电路时需确保散热良好，避免结温过高。

3. 其他参数

（1）单脉冲雪崩能量（EAS）：107mJ

作用：表示MOSFET在雪崩模式下能够承受的最大能量。
应用场景：适用于可能出现感性负载反向电压的电路。

（2）存储温度范围（Tstg）：-55~+150℃

作用：表示器件在不工作时的安全存储温度范围。

（3）焊接温度（TL）：260℃

作用：表示器件引脚在焊接时能够承受的最高温度（持续10秒）。

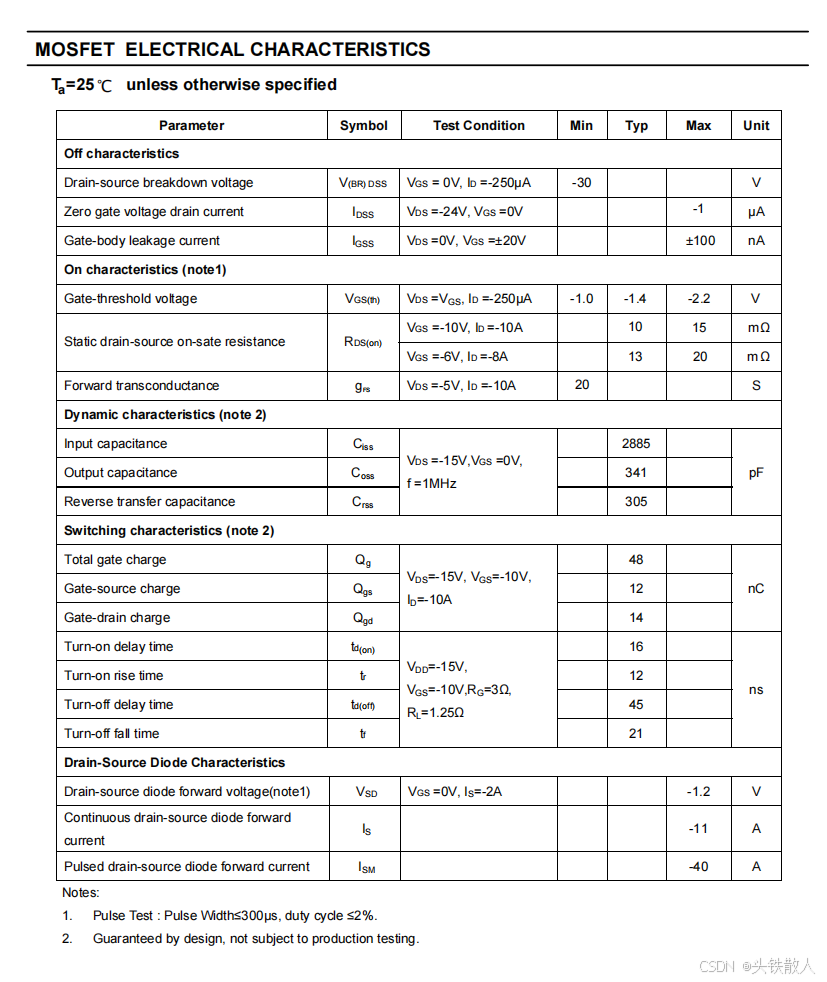

1. 关断特性 (Off Characteristics)

（1）漏源击穿电压（V(BR)DSS）：-30V

作用：漏极和源极之间的最大承受电压（栅极电压为0时），超过此值可能会导致MOSFET损坏。
应用：该值决定了MOSFET的工作电压范围，适合-30V以内的电路。

（2）零栅压漏极电流（IDSS）：-1μA

作用：表示在栅极电压为0时，漏极到源极的漏电流。
分析：漏电流很小，表明器件在关断状态下的功耗低。

（3）栅体漏电流（IGSS）：±100nA

作用：表示栅极和体极之间的漏电流。
分析：漏电流极小，表明栅极驱动电路的功耗可忽略。

2. 导通特性 (On Characteristics)

（1）栅极阈值电压（VGS(th)）：-1.0V ~ -2.2V

作用：表示MOSFET开始导通的栅源电压范围。
分析：栅极电压需要低于-1.0V（典型值为-1.4V）才能使MOSFET导通，适合低压驱动场合。

（2）导通电阻（RDS(on)）：10~20mΩ

作用：表示MOSFET导通时的漏源电阻，直接影响导通损耗。
分析：
- VGS = -10V 时，RDS(on) 为10~15mΩ。
- VGS = -6V 时，RDS(on) 为13~20mΩ。
- 较低的导通电阻适合高电流应用，降低功耗。

（3）前向跨导（gfs）：20S

作用：表示MOSFET的电流增益能力，数值越高，MOSFET的驱动能力越强。
分析：20S的跨导表明其能快速响应栅极驱动信号，适合高速开关应用。

3. 动态特性 (Dynamic Characteristics)

（1）输入电容（Ciss）：2885pF

作用：表示器件的总输入电容，影响驱动电路的功率需求。
分析：输入电容较大，可能需要较强的驱动能力。

（2）输出电容（Coss）：341pF

作用：表示漏极和源极之间的电容，影响开关速度和效率。
分析：较低的输出电容有助于提高开关速度。

（3）反向传输电容（Crss）：305pF

作用：表示栅极和漏极之间的电容，影响开关过程中的干扰。
分析：较低的反向传输电容有助于减少开关噪声和交叉干扰。

4. 开关特性 (Switching Characteristics)

（1）总栅电荷（Qg）：48nC

作用：表示完全导通MOSFET所需的总电荷量，影响开关速度。
分析：48nC的栅电荷较小，适合中高速开关应用。

（2）栅源电荷（Qgs）：12nC

作用：表示栅极和源极之间的充电需求，影响导通延迟。

（3）栅漏电荷（Qgd）：14nC

作用：表示栅极和漏极之间的充电需求，影响开关过程中栅极驱动的效率。

（4）开关时间

导通延迟时间（td(on)）：16ns
导通上升时间（tr）：12ns
关断延迟时间（td(off)）：45ns
关断下降时间（tf）：21ns
作用：这些参数描述了MOSFET在开关状态下的响应速度。
分析：开关时间较短，适合高频开关应用。

5. 漏源二极管特性 (Drain-Source Diode Characteristics)

（1）漏源二极管正向电压（VSD）：-1.2V

作用：表示MOSFET内部寄生二极管的正向压降。
分析：正向压降较低，适合需要二极管反向保护的电路。

（2）连续二极管电流（IS）：-11A

作用：表示寄生二极管在连续工作时的最大电流能力。

（3）脉冲二极管电流（ISM）：-40A

作用：表示寄生二极管在短时脉冲条件下的最大电流能力。
