网络基础部分

初始化命令：

no


en
conf t
no cdp run
interface range e0/0 -3
duplex full
no ip do lo
line co 0
no exec-timeout 0
logg sy
ho R

dhcp

• DHCP用于给设备自动分配IP地址，我们几乎天天用到
• DHCP给设备提供的内容如下
  • IP地址
  • 子网掩码
  • 网关地址
  • DNS服务器地址
  • 租约时间

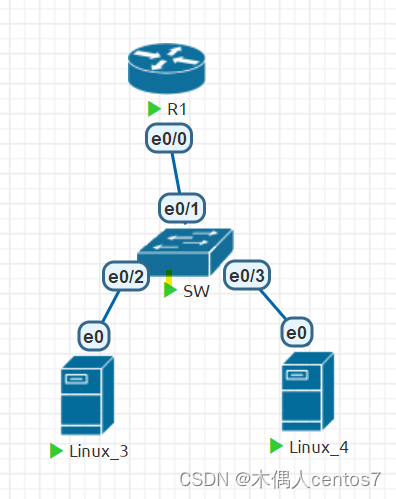

拓扑图

R1#conf t
R1(config)#int e0/0
R1(config-if)#ip add 192.168.1.1 255.255.255.0  //ip add dhcp
R1(config-if)#no sh
R1(config-if)#ip dhcp pool cisco # 创建一个地址池
R1(dhcp-config)#network 192.168.1.0 /24 # 在地址池中放一个网段
R1(dhcp-config)#default-router 192.168.1.1 # 设置默认网关
R1(dhcp-config)#dns-server 114.114.114.114 114.114.115.115 # 设置主备DNS
R1(dhcp-config)#lease 1 # 租约时间改为1天
R1(dhcp-config)#exit
R1(config)#ip dhcp excluded-address 192.168.1.1 # 设置排除地址

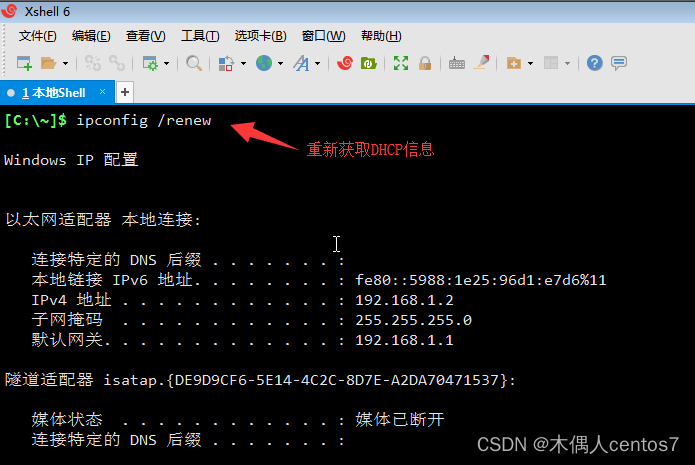

• 在路由器上查看地址池分配的情况

R1#sh ip dhcp binding
Bindings from all pools not associated with VRF:
IP address          Client-ID/	 	    Lease expiration        Type
		    Hardware address/
		    User name
192.168.1.2         0050.0000.0300          Jan 22 2022 01:59 PM    Automatic
192.168.1.3         0050.0000.0400          Jan 22 2022 01:59 PM    Automatic

DHCP工作过程

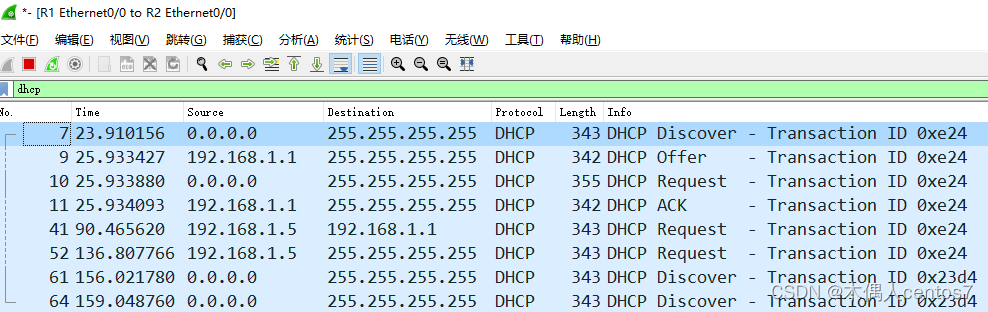

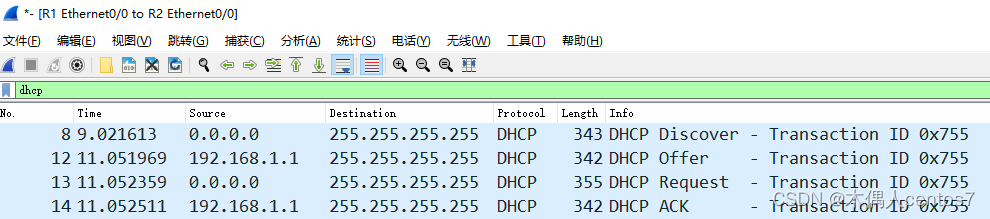

通过对DHCP获取信息的过程抓包，可以得到如下4个数据包

1. Discover 消息是用于客户端向整个内网发送广播，期待DHCP服务器进行回应

   这个数据包中的重要内容就是：消息类型，客户端ID，主机名，请求获得的信息

2. Offer 消息是DHCP服务器对客户的回应

   这个消息中会回复对方所需要的所有信息

3. Request 这个是客户端确认DHCP服务器的消息

   这个消息和第一个消息差不多，但是消息类别变为 Request ，并且会携带请求的IP地址

4.ACK DHCP服务器给客户端的最终确认

​ 这个消息和第二个消息差不多，但是消息类型变为 ACK

DHCP续租

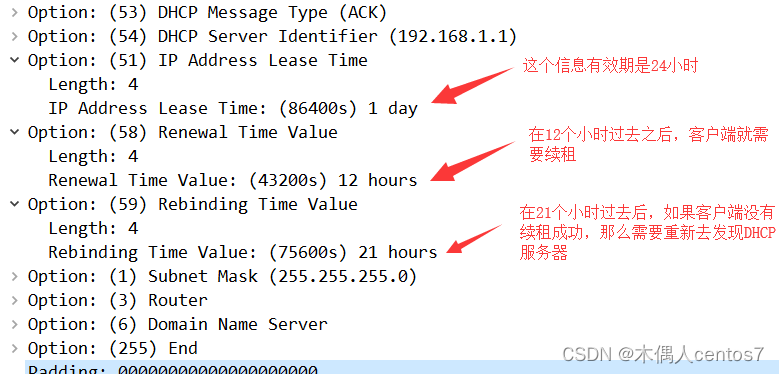

DHCP分配的信息是有有效期的，在DHCP服务器给客户端的数据包中可以明确看到

为了我们做实验方便，我们将DHCP的租约时间减少到只有两分钟，这样就可以清楚的看到续租的过程
并且我们在客户端获得IP之后，就关闭服务端，让客户端无法续租成功，看客户端是怎么去 Rebinding 的

DHCP服务端操作

R1(config)#ip dhcp pool cisco
R1(dhcp-config)#lease 0 0 2 # 租约时间改为2分钟
R1(config)#int e0/0
R1(config-if)#sh # 在客户端获得IP信息之后关闭接口

总结

• 客户端会在租约时间过去 的时候以单播方式请求续租
• 在租约时间过去 的时候以广播的方式请求续租
• 在租约时间过去100%的时候，以广播方式重新发现局域网中的DHCP服务器
  DHCP地址绑定
  • 通过上面的学习，我们知道设备必须提供自己的身份信息才能在dhcp服务端获取地址信息
  • 那么想要给设备绑定固定的IP地址，就必须知道设备的身份信息

路由器配置

R1#sh ip dhcp binding
Bindings from all pools not associated with VRF:
IP address Client-ID/ Lease expiration Type
Hardware address/
User name
192.168.1.3 010c.18a5.af90.00 Jun 18 2020 01:23 AM Automatic

R1(config)#ip dhcp pool windows
R1(dhcp-config)#host 192.168.1.100
R1(dhcp-config)#client-identifier 010c.18a5.af90.00
% A binding for this client already exists.

如果绑定的时候出现 % A binding for this client already exists. ，说明你要绑定的这个身份信息在dhcp地址池中已经被占用，先去清理一下

R1#clear ip dhcp binding *

清理完成后，再次绑定，就可以成功了，查看地址池，可以看到windows地址池只有一个IP地址

R1#sh ip dhcp pool
Pool cisco :
Utilization mark (high/low) : 100 / 0
Subnet size (first/next) : 0 / 0
Total addresses : 254
Leased addresses : 0
Pending event : none
1 subnet is currently in the pool :
Current index IP address range Leased addresses
192.168.1.4 192.168.1.1 - 192.168.1.254 0
Pool windows :
Utilization mark (high/low) : 100 / 0
Subnet size (first/next) : 0 / 0
Total addresses : 1
Leased addresses : 1
Pending event : none
0 subnet is currently in the pool :
Current index IP address range Leased addresses
192.168.1.100 192.168.1.100 - 192.168.1.100 1

DNS

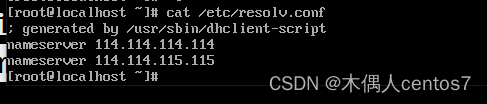

查看dns

R1(config)#do sh run | sec dhcp
ip dhcp excluded-address 192.168.1.1
ip dhcp pool cisco
 network 192.168.1.0 255.255.255.0
 default-router 192.168.1.1
 dns-server 114.114.114.114 114.114.115.115

设置dns

R1(config)#ip dhcp pool cisco
R1(dhcp-config)#no dns-server
R1(dhcp-config)#dns-s
R1(dhcp-config)#dns-server 192.168.1.1

域名绑定

R1(config)#ip dns server
R1(config)#ip hos
R1(config)#ip host baidu.com 192.168.1.1

NAT

​

R1(config)#ip do lo
R1(config)#ip name-server 114.114.114.114

R1(config)#ip nat inside source list 1 interface e0/1 overload
R1(config)#int e0/1
R1(config-if)#ip nat o
R1(config-if)#ip nat outside
R1(config-if)#int e0/0
R1(config-if)#ip nat in
R1(config-if)#ip nat inside
R1(config-if)#

进行静态nat端口映射，访问e0/1口实际访问到就是躲在外网背后的内网ip

R1(config)#ip nat inside source static tcp 192.168.1.100 80 interface e0/1 30081

R1(config)#ip nat inside source static tcp 192.168.1.101 80 interface e0/1 30080

删除这两条nat规则

R1(config)#do clear ip nat translation *
R1(config)#$ce static tcp 192.168.1.2 80 interface Ethernet0/1 30081
R1(config)#$ce static tcp 192.168.1.3 80 interface Ethernet0/1 30080
R1(config)#do sh run | sec ip nat
 ip nat inside
 ip nat outside
ip nat inside source list 1 interface Ethernet0/1 overload
R1(config)#

添加访问控制表，实现负载均衡策略，轮循访问两台机器。

R1(config)#access-list 1 permit 192.168.136.133
R1(config)#ip nat pool webserver 192.168.1.2 192.168.1.3 prefix-length 24 type rotary
R1(config)#ip nat inside destination list 1 pool webserver

如果列表中有了其它策略，防止出错，需要删除并添加到新的列表中。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mDmwiwPC-1662436191431)(E:\资料\我整理的笔记\image\access-list.jpg)]

防火墙策略

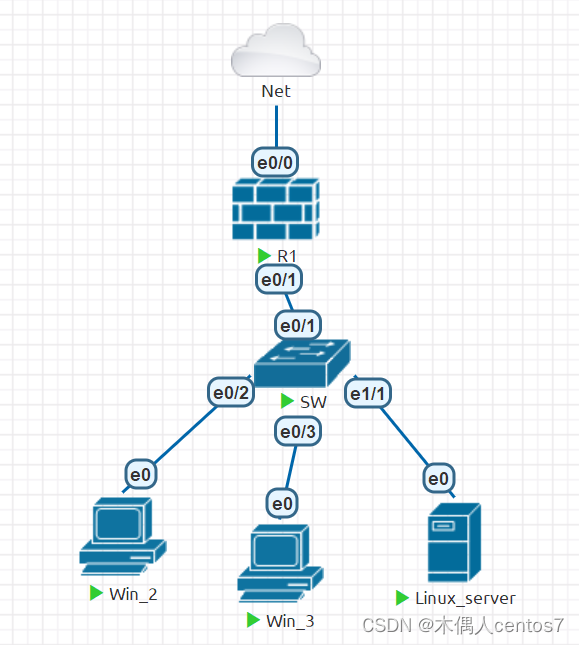

拓扑图

联网配置

R1(config-line)#int e0/0
R1(config-if)#ip add dhcp
R1(config-if)#no sh
R1(config-if)#int e0/1
R1(config-if)#ip add 192.168.1.1 255.255.255.0
R1(config-if)#no sh
R1(config-if)#ip dhcp pool cisco
R1(dhcp-config)#netw
R1(dhcp-config)#network 192.168.1.0 /24
R1(dhcp-config)#default-router 192.168.1.1
R1(dhcp-config)#dns-server 114.114.114.114 114.114.115.115
R1(dhcp-config)#exit
R1(config)#access-list 99 permit 192.168.1.0 /24
R1(config-if)#int e0/0
R1(config-if)#ip nat outside
R1(config-if)#int e0/1
R1(config-if)#ip nat in

防火墙做策略，控制列表

R1(config)#access-list ?
  <1-99>            IP standard access list   //标准的，涉及三层
  <100-199>         IP extended access list   //扩展的，涉及四层
  <1100-1199>       Extended 48-bit MAC address access list
  <1300-1999>       IP standard access list (expanded range)
  <200-299>         Protocol type-code access list
  <2000-2699>       IP extended access list (expanded range)
  <2700-2799>       MPLS access list
  <300-399>         DECnet access list
  <700-799>         48-bit MAC address access list
  compiled          Enable IP access-list compilation
  dynamic-extended  Extend the dynamic ACL absolute timer
  rate-limit        Simple rate-limit specific access list

三层防火墙

R1(config)#access-list 1 deny 192.168.1.3 /32   //拒绝访问，精准匹配，匹配长度32位
R1(config)#access-list 1  permit any         //允许访问
R1(config-if)#ip access-group 1 in   //将规则加在管道接口，应用
R1#sh access-lists
Standard IP access list 1
    10 deny   192.168.1.3 (282 matches)
    20 permit any (19350 matches)
Standard IP access list 99
    10 permit 192.168.1.0, wildcard bits 0.0.0.255 (576 matches)

四层防火墙

R1(config-if)#no ip access-group 1 in
R1(config-if)#end
R1(config)#access-list 100 deny ?
R1(config)#access-list 100 deny 100 deny tcp 192.168.1.3 0.0.0.0 180.101.49.11 0.0.0.0 eq 80
R1(config)#access-list 100 permit ip any any
R1(config-if)#ip access-group 100 in

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-8RUskNp9-1662436191433)(E:\资料\我整理的笔记\image\image-20220122223735531.png)]

端口映射

R1(config)#int e0/1
R1(config-if)#no ip access-group 100 in
R1(config-if)#end
R1(config)#ip nat inside source static tcp 192.168.1.2 80 int e0/0 80

拒绝电脑访问

R1(config)#access-list 2  deny 192.168.136.1
R1(config)#access-list 2 permit any
R1(config-if)#ip access-group 2 in
R1(config-if)#end

拒绝所有访问

R1(config-if)#no ip access-group 2 in
R1(config-if)#end
R1(config)#access-list 3 deny any
R1(config)#int e0/1
R1(config-if)#ip access-group 3 in
R1(config-if)#

动态路由

• 通过在路由器上运行动态路由协议，使得路由器之间能够交互“用于路由计算的信息”，从而路由器动态的“学习”到网络中的路由

距离管理

• 不同的路由协议会有不同的管理距离

• 值越小的管理距离优先级越高

• 当路由器从不同的协议里学习到相同的路由的时候，优先选择优先级高的路由

• 常见的管理距离

静态路由

特点：

需要通过手工的方式进行添加及维护；

适用于组网规模较小的场景，如果网络规模较大，则配置及维护

的成本就会很高；

无法根据拓扑的变化进行动态的响应（各厂商开发了扩展特性，以便弥补静态路由在这点上的不
足）；
在大型的网络中，往往采用动、静态路由结合的方式进行部署。
配置方式

R1(config)# ip route network-address subnet-mask {ip-add 1 | exit-interface}

环回接口

Loop_back接口，也叫环回口，是一个逻辑的、虚拟的接口；
使用全局配置命令interface loop_back 加上接口编号可创建一个Loop_back接口，创建完成后即可
为接口配置IP地址；
Loop_back接口在手工创建后，除非人为shutdown，否则不会DOWN掉；
Loop_back接口常用于：
模拟路由器的直连网段，可用于测试；
可用于设备管理（Loop_back接口比较稳定）；
供其他协议使用，例如OSPF、BGP、MPLS等；
SNMPTraps消息的源地址；
其他用途（Loopback接口的用途十分广泛）

基础配置命令：

R1(config)#int lo0
R1(config-if)#ip add 1.1.1.1 255.255.255.0
R1(config-if)no sh
R1(config-if)#int e0/0
R1(config-if)#ip add 192.168.12.1 255.255.255.0
R1(config-if)#no sh

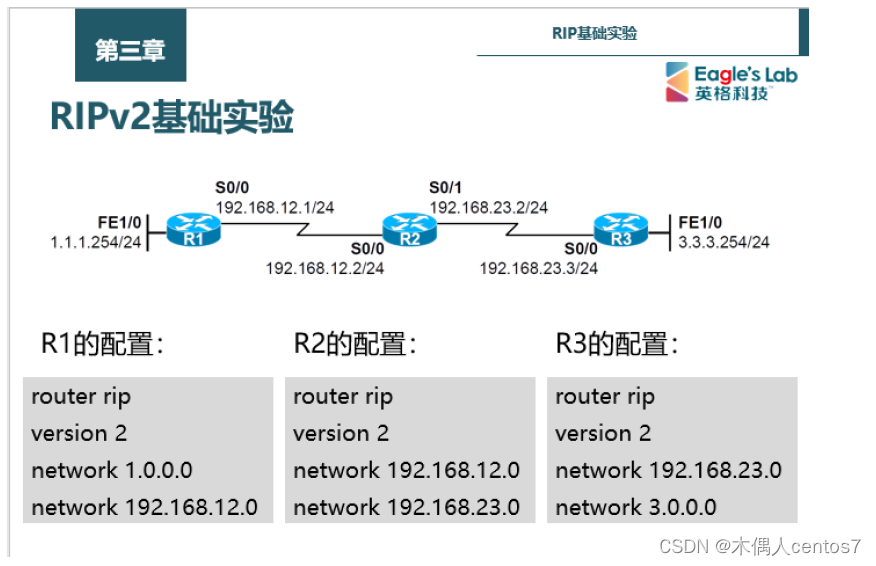

R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#network 1.0.0.0
R1(config-router)#network 192.168.12.0
R1# run | sec rip


R2(config)#int lo0
R2(config-if)#ip add 2.2.2.2 255.255.255.0
R2(config-if)no sh
R2(config-if)#int e0/0
R2(config-if)#ip add 192.168.12.2 255.255.255.0
R2(config-if)no sh
R2(config-if)#int e0/1
R2(config-if)#ip add 192.168.23.2 255.255.255.0
R2(config-if)#no sh
R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#network 2.0.0.0
R2(config-router)#network 192.168.12.0
R2(config-router)#network 192.168.23.0


R3(config)#int lo0
R3(config-if)#ip add 3.3.3.3 255.255.255.0
R3(config-if)no sh
R3(config-if)#int e0/0
R3(config-if)#ip add 192.168.23.3 255.255.255.0
R3(config-if)no sh
R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#network 192.168.23.0
R3(config-router)#network 3.0.0.0

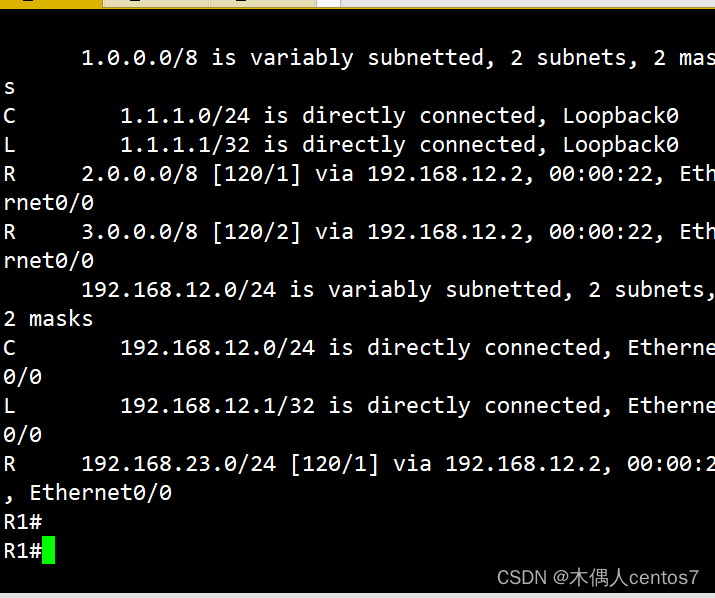

实验结果：

实验过程：

RIPV2的路由汇总

默认情况，rip version2 会将自己的路由条目进行汇总然后更新给其他路由器
当路由汇总后出现同样的条目时，会进行等价的负载均衡
如果想要进行人工汇总，建议首先关闭自动汇总，然后再进行手动汇总

R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#no auto-summary # 关闭rip的自动路由汇总
R1(config-router)#int e0/0
R1(config-if)#ip summary-address rip 172.16.0.0 255.255.252.0 # 手动
添加路由汇总

R1(config)#int lo10
R1(config-if)# add 172.16.10.10 255.255.255.0
R1(config-if)#int lo20
R1(config-if)# add 172.16.10.20 255.255.255.0
R1(config-if)#int lo30
R1(config-if)# add 172.16.10.30 255.255.255.0
R1(config)#router rip
R1(config-router)#no auto-summary
R1(config-router)# network 172.16.10.0
R1(config-router)# network 172.16.20.0
R1(config-router)# network 172.16.30.0

R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#no auto-summary
R2(config)int e0/1
R2(config-if)ip summary-address rip 10.10.0.0 255.255.0.0

R3(config)#router rip
R3(config-router)#version 2
R3(config-router)#no auto-summary

OSPF实验拓扑

OSPF简介
OSPF（Open Shortest Path First，开放最短路径优先）是一种链路状态路由协议，无路由循环
（全局拓扑），属于IGP。RFC 2328，“开放”意味着非私有的，对公众开放的。
OSPF的报文封装
OSPF协议包直接封装于IP，协议号89。
OSPF协议使用的组播地址
所有OSPF路由器——224.0.0.5；DR BDR——224.0.0.6
OSPF路由协议的管理距离：110

OSPF实验拓扑

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-5KfzBdfp-1662436191437)(E:\资料\我整理的笔记\image\image-20210423021023978.png)]

• 配IP地址
• R2(config)#int range e0/0-1,lo0
  R2(config-if-range)#ip ospf 1 area 0

# 配置ip地址，必须配环回接口
略
#配置ospf
方式一
R1(config)#router ospf 1
R1(config-router)#network 1.0.0.0 0.0.0.255 area 0

方式二
R2(config)#int range e0/0-1,lo0
R2(config-if-range)#ip ospf 1 area 0

双向重发步：

R2(config)#router rip
R2(config-router)#ver
R2(config-router)#version 2
R2(config-router)#redistribute ospf 1 metric 5
R2(config-router)#router ospf 1
R2(config-router)#redistribute rip subnets

R1#sh run  //可以查看到历史操作

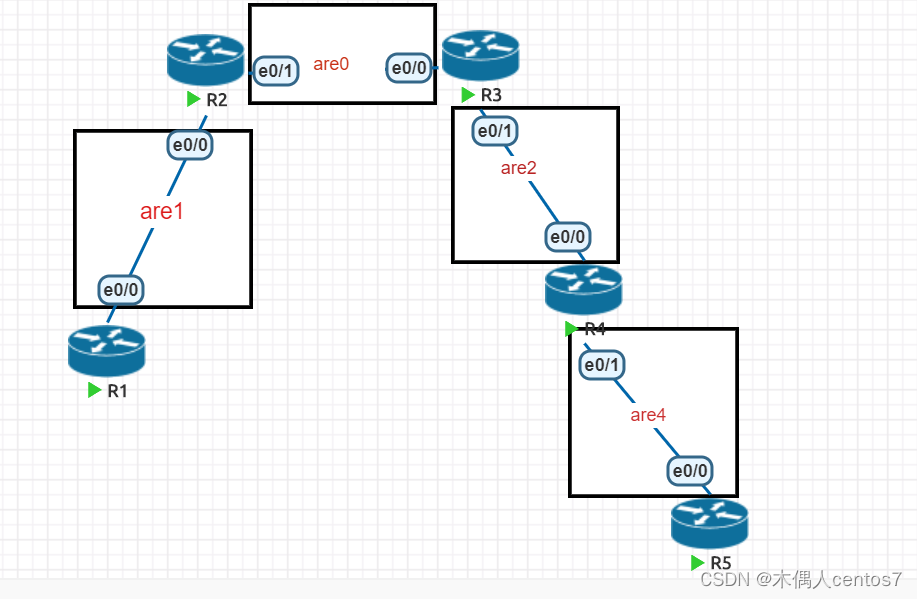

ospf多区域拓扑:

R1(config)#int lo0
R1(config-if)#ip add 1.1.1.1 255.255.255.0
R1(config-if)#int e0/0
R1(config-if)#ip add 192.168.12.1 255.255.255.0
R1(config-if)#no sh
R1(config)#int lo0
R1(config-if)#ip ospf 1 area 1
R1(config-if)#int e0/0
R1(config-if)#ip ospf 1 area 1


R2(config)#int lo0
R2(config-if)#ip add 2.2.2.2 255.255.255.0
R2(config-if)#int e0/0
R2(config-if)#ip add 192.168.12.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#int e0/1
R2(config-if)#ip add 192.168.23.2 255.255.255.0
R2(config-if)#no sh
R2(config)#int lo0
R2(config-if)#ip ospf 1 area 0
R2(config-if)#int e0/0
R2(config-if)#ip ospf 1 area 1
R2(config-if)#int e0/1
R2(config-if)#ip ospf 1 area 0

R3(config)#int lo0
R3(config-if)#ip add 3.3.3.3 255.255.255.0
R3(config-if)#no sh
R3(config-if)#int e0/0
R3(config-if)#ip add 192.168.23.3 255.255.255.0
R3(config-if)#int e0/1
R3(config-if)#ip add 192.168.34.3 255.255.255.0
R3(config-if)#no sh
R3(config)#int lo0
R3(config-if)#ip ospf 1 area 0
R3(config-if)#int e0/0
R3(config-if)#ip ospf 1 area 0
R3(config-if)#int e0/1
R3(config-if)#ip ospf 1 area 2
R3#sh run
interface Tunnel0
ip address 192.168.100.3 255.255.255.0
ip ospf 1 area 0
tunnel source Ethernet0/1
tunnel mode ipip
tunnel destination 192.168.34.4


R4(config)#int lo0
R4(config-if)#ip add 4.4.4.4 255.255.255.0
R4(config-if)#int e0/0
R4(config-if)#ip add 192.168.34.4 255.255.255.0
R4(config-if)#no sh
R4(config-if)#int e0/1
R4(config-if)#ip add 192.168.45.4 255.255.255.0
R4(config-if)#no sh
R4(config)#int lo0
R4(config-if)#ip ospf 1 area 2
R4(config-if)#int e0/0
R4(config-if)#ip ospf 1 area 2
R4(config-if)#int e0/1
R4(config-if)#ip ospf 1 area 4
R4#sh run
interface Tunnel0
ip address 192.168.100.4 255.255.255.0
ip ospf 1 area 0
tunnel source Ethernet0/0
tunnel mode ipip
tunnel destination 192.168.34.3


R5(config)#int lo0
R5(config-if)#ip add 5.5.5.5 255.255.255.0
R5(config-if)#no sh
R5(config-if)#int e0/0
R5(config-if)#ip add 192.168.45.5 255.255.255.0
R5(config-if)#no sh
R5(config)#int lo0
R5(config-if)#ip ospf 1 area 4
R5(config-if)#int e0/0
R5(config-if)#ip ospf 1 area 4

# 第一种方式，R3和R4上同时都需要配置以下相同的配置，以完成虚链路
R3(config)#router ospf 1
R3(config-router)#area 2 virtual-link 4.4.4.4
# 第二种方式
R3#sh run
interface Tunnel0
ip address 192.168.100.3 255.255.255.0
ip ospf 1 area 0
tunnel source Ethernet0/1
tunnel mode ipip
tunnel destination 192.168.34.4

LAS:

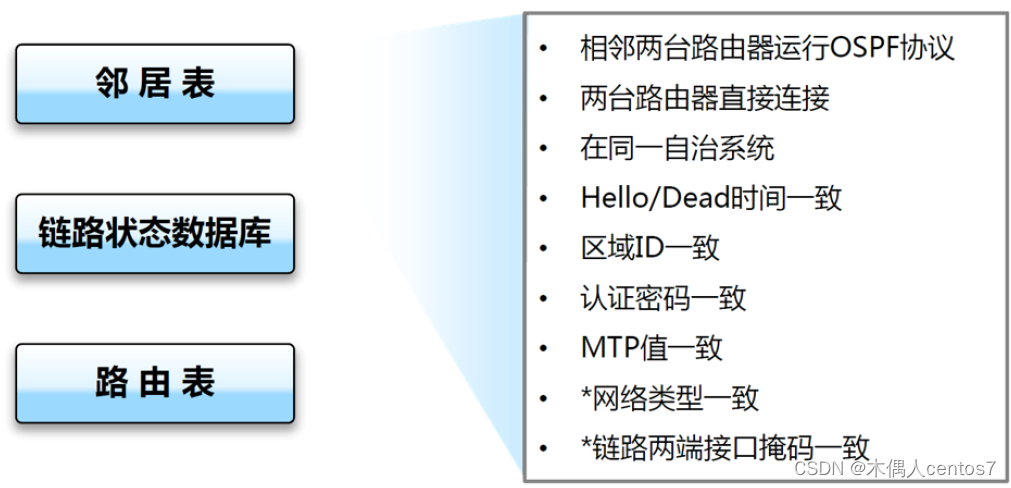

三张表:

R2#show ip ospf nei
Neighbor ID Pri State Dead Time Address Interface
3.3.3.3 1 FULL/DR 00:00:31 192.168.23.3 Ethernet0/1
1.1.1.1 1 FULL/BDR 00:00:39 192.168.12.1 Ethernet0/0

OSPF名词

Neighbor ID：邻居的id，这个id通常是由环回接口选的，并且是优先选取地址大的作为id

在一个OSPF域中，唯一地标识一台OSPF路由器

32bits，表现为IPv4地址形式。在未有手工指定的情况下，如果本地有激活的Loopback接口，则取Loopback接口IP最大值；如果没有LP接口，则取激活的物理接口IP中的最大值

为了提高路由器的RID的稳定性和网络的稳定性建议手动的设置路由器的Router-ID：在OSPF
的进程下修改:router-id <x.x.x.x>（建议id值以编号为准）
项目实施中，一般是建立loopback口，并且手工指定loopback口地址为router-id

Pri：优先级
Dead Time：死亡时间，每十秒钟会更新一次，如果40秒倒计时结束还没有收到邻居的hello包，
认为邻居死亡
State：邻居的状态
DR
DR的作用：多路访问中为了减少邻接关系（N平方的问题）和LSA的洪泛，采用DR机
制,BDR提供了备份
MA网络上的所有路由器均与DR、BDR建立邻居关系
BDR
选举规则
接口优先级数字越大越优先（优先级为0不能参与DR的选举）
Router ID越大越好
稳定压倒一切（非抢占）
通过控制接口优先级是控制DR选举的好办法
DR的选举是基于接口的，如果说某个路由器是DR，这种说法是错误的
在某些以太网中并不需要建立DR、BDR的过程，可以将模式修改为point-to-point来加速邻居
建立的过程

OSPF COST

OSPF接口COST＝参考带宽（10的8次方）/ 接口带宽，单位/kb
接口带宽为接口逻辑带宽，可以使用bandwith命令调整，主要用于路由计算，而不是接口物
理带宽，但一般情况：接口逻辑带宽＝接口物理带宽。
手工修改接口Cost的方法
Router(config)# int e0/0
Router(config-if)# ip ospf cost 100 !! 该命令在接收路由的入口上配置，也就是数据流量的出
口
可修改“参考带宽”,来保障OSPF在现如今的网络中正常运转
建议将参考带宽设置为整个网络中的最大带宽
auto-cost reference-bandwidth <参考带宽以Mbits为单位>

邻居建立过程
Down
路由器未开始运行OSPF
Init
路由器收到对方发过来的hello，但是却没有发现存在自己的Router-Id
Two-way
R2(config)#int e0/0
R2(config-if)#ip ospf network point-to-point
R1#sh ip ospf neighbor
Neighbor ID Pri State Dead Time Address Interface
2.2.2.2 0 FULL/ - 00:00:32 192.168.12.2 Ethernet0/0

状态中是没有DR或者BDR的

Down

路由器未开始运行OSPF

Init

路由器收到对方发过来的hello，但是却没有发现存在自己的Router-Id

Two-way

路由器收到对方发过来的hello中，是包含有自己的Router-ID
表示双方已经正常通信
如果是广播网络类型，在这个阶段会等待40s种，等所有路由器的Hello都充分交换，然后选
择Router-id最大的作为DR，过时不候。
Ex-Start
路由器发送空的DBD数据报文，用来选举由谁来主导整个过程，最终是选择Router-id较大的
L置位表示是否完成选举过程，M置位表示是否是最后一条消息，MS置位表示的是否是
MASTER
Exchange
路由器交换互相的DBD，可以理解为目录，从的节点率先发送给主节点
比对哪些LSA是自己没有的
Loading
向对方发送请求的LSA，接受对方的LSA，可以理解为书的内容
并且回复ACK
Full
完成j建立过程

OSPF消息类型

hello包
用来建立以及维护邻居关系的数据包
DBD
链路状态数据库描述信息
LSR
链路状态请求，向邻居请求自己没有的信息
LSU
链路状态更新的信息，可以包含一条或者多条
ACK
确认消息，表示收到了

int lo10
ip add 10.10.10.10 255.255.255.0
ospf 1
reddistribute connected subnet//重发步

Dead Time Address Interface
2.2.2.2 0 FULL/ - 00:00:32 192.168.12.2 Ethernet0/0

状态中是没有DR或者BDR的

Down

路由器未开始运行OSPF

Init

路由器收到对方发过来的hello，但是却没有发现存在自己的Router-Id

Two-way

路由器收到对方发过来的hello中，是包含有自己的Router-ID
表示双方已经正常通信
如果是广播网络类型，在这个阶段会等待40s种，等所有路由器的Hello都充分交换，然后选
择Router-id最大的作为DR，过时不候。
Ex-Start
路由器发送空的DBD数据报文，用来选举由谁来主导整个过程，最终是选择Router-id较大的
L置位表示是否完成选举过程，M置位表示是否是最后一条消息，MS置位表示的是否是
MASTER
Exchange
路由器交换互相的DBD，可以理解为目录，从的节点率先发送给主节点
比对哪些LSA是自己没有的
Loading
向对方发送请求的LSA，接受对方的LSA，可以理解为书的内容
并且回复ACK
Full
完成j建立过程

OSPF消息类型

hello包
用来建立以及维护邻居关系的数据包
DBD
链路状态数据库描述信息
LSR
链路状态请求，向邻居请求自己没有的信息
LSU
链路状态更新的信息，可以包含一条或者多条
ACK
确认消息，表示收到了

int lo10
ip add 10.10.10.10 255.255.255.0
ospf 1
reddistribute connected subnet//重发步
