MCDF_svlab4 代码解读

 lab4组件结构与lab3一样，但验证的DUT更大了，mcdt→mcdf。

lab4文件数目增加，为了模拟多个人验证同一个DUT，各个模块构建各自的package，假定模块验证完毕，现在子系统要集成各个模块的package，目前lab4不需要arbiter的package，最顶层环境交给mcdf的package。

与设计相关的文件：arbiter、formatter、reg、slave.fifo要先编译；然后再编译mcdf。

chnl_agent 的 stimlator 是initiator (个人看法：主动的体现在 valid ,可⾃⼰决定data是否有效) ⽽ fmt_agent被动,只能等fmt的req,看能不能放下再给出grant。

一、tb.sv

tb.sv⽂件中有各种接⼝⽂件，其端⼝都跟随DUT端⼝⽽设计，如cmd读写端⼝。

param_def.v来自设计，从复用角度考虑，保持统一。

arb.intf：arbiter接⼝暂时不⽤，各接⼝都在设计内部，不需要激励。

fmt_intf里，fmt_req拉高至少一拍后fmt_grant拉高（posedge信号保持一个周期），fmt_grant拉低后fmt_req跟着拉低（对照之前视频）。

fmt_req拉高，fmt_chid、fmt_length也变化，fmt_grant拉高后，fmt_start拉高，开始发送数据（连续发送fmt_data），发送完后fmt_end保持一拍，与最后一个数据同时变化。

目前来看lab4中mcdf_intf不用，channel、req、fmt的intf都直接与mcdf端口连接。有时想监测内部信号，会把信号给mcdf_intf，因此又可被验证盒子里的组件拿到，这意味着checker可拿到进而可以监测内部信号。

二、arb_pkg.sv、chnl_pkg.sv

不再细谈，可以回头看lab3的介绍。

三、reg_pkg.sv

class reg_trans：

数据成员：addr地址、cmd读写指令、data数据、rsp response 看读写回来的数据是否正常。

constraint cstr默认cmd为读、写、IDLE。宏仍是复用的param_def，说白了就是对一些参数赋值，设计验证两边对齐，可以通用。

为何要有这些constraint：

0x00、0x04、0x08为读写寄存器，转换为二进制分别为：0000 0000，0000 0100，0000 1000；

0x10、0x14、0x18为只读寄存器，转换为二进制分别为：0001 0000，0001 0100，0001 1000。

addr [7:4] ==0 && cmd == 'WRITE -> soft data [31:6] ==0;

第7-4位为0表示该地址是读写寄存器，命令cmd为写状态时（cmd=’WRITE），读写寄存器低6位可配置，高26位bit(31：6)为保留位无法写入，所以约束令高26位为0。

对于寄存器的描述可回看lab0：

soft addr[7:5] == 0;
//因为目前最高地址为0x10、0x14、0x18，转换为二进制分别为0001 0000、0001 0100、0001 1000，可看到7到5位均为0。
soft adddr[4] == 1 -> cmd != ‘READ;
//第4位为1表示只读寄存器（0x10、0x14、0x18转换为二进制分别为0001 0000、0001 0100、0001 1000），cmd为READ命令。

class reg_driver:

注：driver就是lab3的initiator，为了向UVM过渡改名了。

功能：发送激励。

    task do_reset();
      forever begin
        @(negedge intf.rstn);
        intf.cmd_addr <= 0;
        intf.cmd <= `IDLE;
        intf.cmd_data_m2s <= 0;
      end
    endtask

task do_reset()：复位时，register读写为设为0，cmd设为IDLE，写的数据设为0。

    task do_drive();
      reg_trans req, rsp;
      @(posedge intf.rstn);
      forever begin
        this.req_mb.get(req);
        this.reg_write(req);
        rsp = req.clone();
        rsp.rsp = 1;
        this.rsp_mb.put(rsp);
      end
    endtask

 task do_drive()：do_reset()复位后，从generator拿到一个req，调用req_write操作，clone后返回去rsp。

    task reg_write(reg_trans t);
      @(posedge intf.clk iff intf.rstn);
      case(t.cmd)
        `WRITE: begin
                  intf.drv_ck.cmd_addr <= t.addr;
                  intf.drv_ck.cmd <= t.cmd;
                  intf.drv_ck.cmd_data_m2s <= t.data;
                end
        `READ:  begin
                  intf.drv_ck.cmd_addr <= t.addr;
                  intf.drv_ck.cmd <= t.cmd;
                  repeat(2) @(negedge intf.clk);
                  t.data = intf.cmd_data_s2m;
                end
        `IDLE:  begin
                  this.reg_idle();
                end
        default: $error("command %b is illegal", t.cmd);
      endcase
      $display("%0t reg driver [%s] sent addr %2x, cmd %2b, data %8x", $time, name, t.addr, t.cmd, t.data);
    endtask

task reg_write ：

cmd为’WRITE，拿到 reg_trans 类型的req后，若cmd为写操作，把req的addr和cmd发到接口intf上，把数据data发到总线上。

cmd为IDLE，调用reg_idle等一拍，把addr设为0，cmd设为IDLE，数据data设为0。

cmd为READ，先把req的addr和cmd发到接口intf上，告诉接口我要读谁，然后等两个下降沿（当前clk的上升沿过来，第一个下降沿还在当前周期，再等到下一个周期下降沿）采样intf的数据cmd_data_s2m（读的数据，表示对应channel下行的FIFO余量）。

为什么等两个下降沿？

这里想借鉴一下@Hardworking_IC_boy的解读：

 reg_driver里是不通过时钟块采样，就需要避免竞争问题。reg_monitor是通过时钟块进行采样的，所以就不用再考虑竞争的问题。mon_trans里是通过mon_ck时钟块采的信号，会默认在上升沿后1ns才去采样，这样也可以准确地采样到D2稳定后的值。



class reg_generator：

    task send_trans();
      reg_trans req, rsp;
      req = new();
      assert(req.randomize with {local::addr >= 0 -> addr == local::addr;
                                 local::cmd >= 0 -> cmd == local::cmd;
                                 local::data >= 0 -> data == local::data;
                               })
        else $fatal("[RNDFAIL] register packet randomization failure!");
      $display(req.sprint());
      this.req_mb.put(req);
      this.rsp_mb.get(rsp);
      $display(rsp.sprint());
      if(req.cmd == `READ)
        this.data = rsp.data;
      assert(rsp.rsp)
        else $error("[RSPERR] %0t error response received!", $time);
    endtask

this.rsp_mb.get(rsp);        generator从driver拿到rsp。

（reg_driver：从generator拿到req后看给的cmd是什么（write/read/idle），然后在reg_write对应操作。如果是读，就会把intf总线数据写进当前req里边，clong req给rsp交给generator。）

所以上边this.data = rsp.data; generator就可以拿到总线上的data。

class reg_monitor：

    task mon_trans();
      reg_trans m;
      forever begin
        @(posedge intf.clk iff (intf.rstn && intf.mon_ck.cmd != `IDLE));//clk上升沿监测合理数据，cmd不为idle。
        m = new();
        m.addr = intf.mon_ck.cmd_addr;
        m.cmd = intf.mon_ck.cmd;
        //新生成一个对象，先把addr和cmd交进来。
        if(intf.mon_ck.cmd == `WRITE) begin
          m.data = intf.mon_ck.cmd_data_m2s;//Write：把当前总线上数据放进来。
        end
        else if(intf.mon_ck.cmd == `READ) begin
          @(posedge intf.clk);
          m.data = intf.mon_ck.cmd_data_s2m;//READ：等下一个时钟周期，把总线上读回来的写进data。
        end
        mon_mb.put(m);//读写都会把数据放入mon_mb，然后交给checker。
        $display("%0t %s monitored addr %2x, cmd %2b, data %8x", $time, this.name, m.addr, m.cmd, m.data);
      end
    endtask

class reg_agent:略。

脉络：

class reg_trans是reg_driver和DUT的reg之间发送的对象类型（包含addr、cmd、data、rsp成员变量），会先根据各个成员变量的特点进行约束，clone函数会新创建一个同类型的对象并把各变量值赋给其。

class reg_driver相当于之前的initiator，会声明两个mailbox，task run()会调用do_drive()和do_reset()，do_reset()就是用来复位的。do_drive()和之前的chnl_pkg很像，从reg_generator通过req_mb接收到req后，会执行reg_write，然后克隆一份req给rsp，然后通过rsp_mb发给reg_generator。

其中执行reg_write是一个难点，对于不同cmd指令操作不同：

写：把req的addr和cmd给reg_driver和reg之间接口的addr和cmd，把req的data给接口的cmd_data_m2s（对于验证环境是output）；其实就是把req的数据写到接口总线上。

读：先把req的addr和cmd给reg_driver和reg之间接口的addr和cmd，然后要等待两个下降沿*，把接口的数据cmd_data_s2m（表示对应channel下行的FIFO余量，对于验证环境是input）给req的data。

在读的时候，cmd_data_s2m先给req的data，然后克隆req给rsp传到generator，rsp.data又给generator的this.data，所以generator也会拿到接口总线上的数据。

 四、fmt_pkg.sv

stimulator可分为两种：①initiator主动的②responder被动的

channel和register的driver是主动发起请求的initiator。fmt的driver是被动的responder。

fmt响应的过程：fmt会发起req，fmt_agent给grant信号。

fmt_agent里的driver要模拟一个下行FIFO：

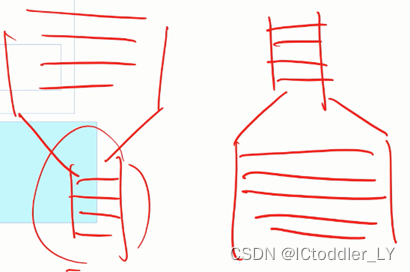

下⾏数据如果buffer⽐较⼩，消化buffer⽐较慢，⼀般 grant信号给的就⽐较慢(余量不太易满⾜)；若上⾯给的数据⼩，下⾯缓存⼤，只要data一进来下一周期grant立即拉高。（如下图）

 class fmt_trans:

    function bit compare(fmt_trans t);
      string s;
      compare = 1;
      s = "\n=======================================\n";
      s = {s, $sformatf("COMPARING fmt_trans object at time %0d \n", $time)};
      if(this.length != t.length) begin
        compare = 0;
        s = {s, $sformatf("sobj length %0d != tobj length %0d \n", this.length, t.length)};
      end
      if(this.ch_id != t.ch_id) begin
        compare = 0;
        s = {s, $sformatf("sobj ch_id %0d != tobj ch_id %0d\n", this.ch_id, t.ch_id)};
      end
      foreach(this.data[i]) begin
        if(this.data[i] != t.data[i]) begin
          compare = 0;
          s = {s, $sformatf("sobj data[%0d] %8x != tobj data[%0d] %8x\n", i, this.data[i], i, t.data[i])};
        end
      end
      if(compare == 1) s = {s, "COMPARED SUCCESS!\n"};
      else  s = {s, "COMPARED FAILURE!\n"};
      s = {s, "=======================================\n"};
      rpt_pkg::rpt_msg("[CMPOBJ]", s, rpt_pkg::INFO, rpt_pkg::MEDIUM);
    endfunction

关注一下compare函数：

比较当前对象和另一个对象的成员（length、id、data），只要有一个不一样，compare返回0并报告错误。返回1则报告比较成功。

class fmt_driver:

  class fmt_driver;
    local string name;
    local virtual fmt_intf intf;
    mailbox #(fmt_trans) req_mb;
    mailbox #(fmt_trans) rsp_mb;

两个mailbox（req_mb和rsp_mb）和generator通信。

    local mailbox #(bit[31:0]) fifo;
    local int fifo_bound;
    local int data_consum_peroid;

第三个mailbox-fifo模拟下行数据buffer，之前的channel和register的driver没有fifo这个mailbox，数据发出去就不管了，但fmt模拟的从端，不但要接收数据消化掉，还要模拟消化数据的快慢。

fifo_bound：FIFO固定长度；

data_consum_peroid：数据消耗时间，侧面反映带宽，带宽越大时间消耗越少。

    function new(string name = "fmt_driver");
      this.name = name;
      this.fifo = new();
      this.fifo_bound = 4096;
      this.data_consum_peroid = 1;
    endfunction

    function void set_interface(virtual fmt_intf intf);
      if(intf == null)
        $error("interface handle is NULL, please check if target interface has been intantiated");
      else
        this.intf = intf;
    endfunction

    task run();
      fork
        this.do_receive();
        this.do_consume();
        this.do_config();
        this.do_reset();
      join
    endtask

 四个方法：do_receive();do_consume();do_config();do_reset();

    task do_config();
      fmt_trans req, rsp;
      forever begin
        this.req_mb.get(req);
        case(req.fifo)
          SHORT_FIFO: this.fifo_bound = 64;
          MED_FIFO: this.fifo_bound = 256;
          LONG_FIFO: this.fifo_bound = 512;
          ULTRA_FIFO: this.fifo_bound = 2048;
        endcase
        this.fifo = new(this.fifo_bound);
        case(req.bandwidth)
          LOW_WIDTH: this.data_consum_peroid = 8;
          MED_WIDTH: this.data_consum_peroid = 4;
          HIGH_WIDTH: this.data_consum_peroid = 2;
          ULTRA_WIDTH: this.data_consum_peroid = 1;
        endcase
        rsp = req.clone();
        rsp.rsp = 1;
        this.rsp_mb.put(rsp);
      end
    endtask

do_config()：开始要配置当前的driver，要配置其行为表现的更像一个buffer。

配置过程：this.req_mb.get(req);driver从generator拿到激励req，根据case(req.fifo)配置driver类对象的数据长度fifo_bound，对第三个mailbox——fifo重新例化并指定为相同长度。根据case(req.bandwidth)对driver类对象的data_consum_peroid（配置消耗时长）做配置。然后把req克隆一份给rsp，再传回给generator。

注：这里插入一下mailbox的性质：[Systemverilog学习笔记] Thread Communication-Event、Semaphore、mailbox_hjd西瓜瓜瓜的博客-CSDN博客_mailbox uvm通过下文了解Event、Semaphore、mailbox三种对象的概念、使用方法及应用场景https://blog.csdn.net/qq_36917568/article/details/122153924mailbox 是一种允许不同进程相互交换数据的方法，mailbox是一个内置类，本质上类似于队列，但和queue队列的数据类型有很大不同，使用semaphore来控制存储队列中的push和pull。无法访问邮箱队列中的给定索引，只能按照fifo的顺序检索项目。

mailbox 可以被创建为两种：

mailbox mailbox_name = new(mailbox_space_number);//有界队列，只能存储有限个数据量。当一个进程试图将多个消息存入一个满的mailbox中时，将会被挂起直到mailbox中有足够的空间。

mailbox mailbox_name = new();//无界队列，可以存储无限个数据量。

    task do_reset();
      forever begin
        @(negedge intf.rstn)
        intf.fmt_grant <= 0;
      end
    endtask

  do_reset()：接口复位信号到来fmt_grant驱动为0。

    task do_consume();
      bit[31:0] data;
      forever begin//不断消耗数据
        void'(this.fifo.try_get(data));//尝试从FIFO拿一个数据（不管有没有都尝试拿）
        repeat($urandom_range(1, this.data_consum_peroid)) @(posedge intf.clk);//拿到一个数据后等待若干个周期。
      end
    endtask

do_consume()：模拟fmt_driver消耗数据，把fifo中的数据排出去，根据data_consum_peroid（消耗周期）的快慢，每隔几个上升沿就从fifo里try_get一个bit [31:0] data类型的数据。

    task do_receive();
      forever begin
        @(posedge intf.fmt_req);
        forever begin
          @(posedge intf.clk);
          if((this.fifo_bound-this.fifo.num()) >= intf.fmt_length)//bound不变，随着数据消耗fifo.num减小，余量增大。
            break;
        end
        intf.drv_ck.fmt_grant <= 1;
        @(posedge intf.fmt_start);
        fork
          begin
            @(posedge intf.clk);
            intf.drv_ck.fmt_grant <= 0;//当余量超过length，grant变为1
          end
        join_none
        repeat(intf.fmt_length) begin
          @(negedge intf.clk);
          this.fifo.put(intf.fmt_data);//从fmt_start开始，重复fmt_length次采集数据放入fifo这个mailbox。接收数据完毕。
        end
      end
    endtask

do_receive()：模拟从fmt接收数据再消化的过程。当fmt有发出需求，在接口上fmt_req的上升沿来临时，同时还要保证fifo总容量-fifo现存数据量>=接口上给的fmt_length即要到来的数据长度，如果满足就会把接口上的fmt_grant拉高，紧接着接口上的fmt_start上升沿也到来了，等待一个时钟上升沿再把fmt_grant拉低，然后重复fmt_length次把fmt_data放入fifo的操作，等把数据接受完后又开始等待下一个fmt的req发送请求。

do_receice、do_config、do_reset、do_consume都是硬件行为，是并列的。随时接受、配置、复位、消化。

class fmt_generator:

略。

class fmt_monitor:

    task mon_trans();
      fmt_trans m;
      string s;
      forever begin
        @(posedge intf.mon_ck.fmt_start);//不需等待req、grant，假定协议没问题，等待fmt_start到来
        m = new();//例化数据包
        m.length = intf.mon_ck.fmt_length;
        m.ch_id = intf.mon_ck.fmt_chid;//把length、chid、fmt_length存放到fmt_trans对象里。
        m.data = new[m.length];//给动态数组开辟空间
        foreach(m.data[i]) begin
          @(posedge intf.clk);
          m.data[i] = intf.mon_ck.fmt_data;
        end//重复length次，每次intf.clk上升沿，把fmt_data存入m.data。
        mon_mb.put(m);
        s = $sformatf("=======================================\n");
        s = {s, $sformatf("%0t %s monitored a packet: \n", $time, this.name)};
        s = {s, $sformatf("length = %0d: \n", m.length)};
        s = {s, $sformatf("chid = %0d: \n", m.ch_id)};
        foreach(m.data[i]) s = {s, $sformatf("data[%0d] = %8x \n", i, m.data[i])};
        s = {s, $sformatf("=======================================\n")};
        $display(s);//存好后把m放入mailbox，打印出来。
      end
    endtask

fmt_monitor类包含一个fmt_intf类型接口intf。会声明并创建fmt_trans类型的mailbox（mon_mb）与checker通信。run()会调用mon_trans()：不需等待req和grant，假定协议没问题，等待fmt_start上升沿，例化一个fmt_trans对象（一个完整的数据包），把fmt_length和fmt_chid存放进该对象里，根据length对动态数组开辟空间，然后把每个fmt_data放进对象。存好后把整个对象放入mon_mb。

class fmt_agent:

一个盒子，各种agent都差不多。

五、mcdf_pkg.sv

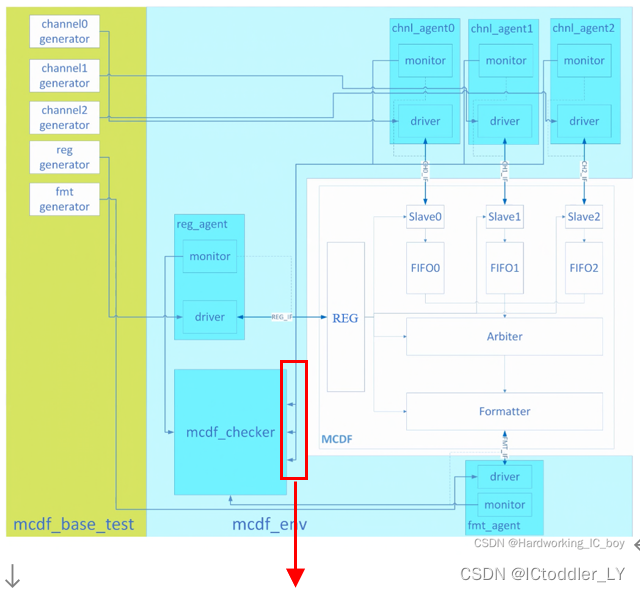

对上图的解释：

register 把监测到的data放⼊ checker的mailbox（reg_mb）,3个channel 放⼊ chl 的mailbox（chnl_mb0、chnl_mb1、chnl_mb2）,fmt把data放⼊fmt的mailbox（fmt_mb）。

所有数据开始都放在自己已例化的mailbox中。

lab3中checker直接数据比较，因为input和output端的数据格式一致。

lab4中（mcdf）3个chnl监测到的数据都是单个的，每次监测到的都是位宽32bits的数，但fmt监测到的是一个数据包（包括ch_id、length）,说明fmt的mailbox和3个channel的mailbox内数据格式不一样，为比较带来困难。所以比较之前，先把chnl和register进来的数据（对于mcdf是input）整型转化，做一个参考模型。

mcdf_refmod模拟真实硬件：

1.从reg_mb得到寄存器的读写，用task do_reg_updata更新内部寄存器模型一些信号的值，模拟mcdf中reg的行为。

2.从chnl_mb 0、1、2接收到channel的input，对数据打包（do_package方法）。3个channel的数据打包后分别放入refmod内的3个缓存out_mbs[ 0.2.]。模拟slave→FIFO→arbiter→fmt的行为。

do_compare从out_mbs[ 0.1.2.]拿到数据包，与fmt_mb拿到的数据包比较。与lab3相似，先看fmt_mb数据包id，再从out_mbs拿对应的数据包比较。

mcdf_pkg.sv代码：

  import chnl_pkg::*;
  import reg_pkg::*;
  import arb_pkg::*;
  import fmt_pkg::*;
  import rpt_pkg::*;

  typedef struct packed {
    bit[2:0] len;
    bit[1:0] prio;
    bit en;
    bit[7:0] avail;
  } mcdf_reg_t;

先import各个pkg。

为了模拟硬件的寄存器，定义一个结构体mcdf_reg_t，存放len、prio、en（读写）avail（只读），寄存器的32位数据包含了上述变量的信息，mcdf_reg_t则是把这些信息拿出来分开存放。

class mcdf_refmod：

这种结构例化3个，分别模拟三个channel的reg。

    task run();
      fork
        do_reset();
        this.do_reg_update();
        do_packet(0);
        do_packet(1);
        do_packet(2);
      join
    endtask

do_packet：模拟三个channel对数据打包；do_reset：模拟寄存器的复位，缓存的复位。

do_reg_update：reg_driver如果给reg写，monitor也会捕捉到，把消息给mcdf_checker—mcdf_refmod，通过reg_mb捕捉到reg_trans对象（addr、cmd、data、rsp）。

写操作：

this.regs[t.addr[3:2]].en = t.data[0];
this.regs[t.addr[3:2]].prio = t.data[2:1];
this.regs[t.addr[3:2]].len = t.data[5:3];

不得不说这里的代码很巧妙t.addr[3:2]恰好就是0、1、2，通过这个索引对三个regs的成员变量赋值。

读操作：

this.regs[t.addr[3:2]].avail = t.data[7:0];

如果reg_driver是mcdf的状态寄存器作读操作，就把fifo available的值更新到对应channel的regs.avail。

 function get_field_value：

通过id（channel的编号）、mcdf_field_t（枚举类型），拿到对应channel和reg的field。模拟硬件环境中reg把配置给channel、arb、fmt。

do_packet：do_packet （0、1、2）分别表示对来自channel0、1、2的数据进行打包。

    task do_packet(int id);
      fmt_trans ot;//数据包格式，data是动态数组。
      mon_data_t it;//单一数据格式，data是32位宽的数。
	  bit[2:0] len;
      forever begin
        this.in_mbs[id].peek(it);
        ot = new();
        len = this.get_field_value(id, RW_LEN);
        ot.length = len > 3 ? 32 : 4 << len;
        ot.data = new[ot.length];
        ot.ch_id = id;
        foreach(ot.data[m]) begin
          this.in_mbs[id].get(it);
          ot.data[m] = it.data;
        end
        this.out_mbs[id].put(ot);
      end
    endtask

ot里的动态数组data的内容长度取决于当前的length（通过get_field_value得到）。

先确定动态数组的数据个数，再通过in_mbs从chnl_mon拿数据再填进数据包ot的data，填满打包好后整个放入out_mbs。

这里假定arbiter不丢数且优先级功能正常，把三个channel的数据都打包到对应的mailbox里，当arbiter的仲裁功能还未检查。

class mcdf_checker：

do_compare从out_mbs[ 0.1.2.]拿到数据包，与fmt_mb拿到的数据包比较。与lab3相似，先看fmt_mb数据包id，再从out_mbs拿对应的数据包比较。

class mcdf_env：

例化agent和checker。

所有mailbox例化都在checker中，将checker内的mailbox句柄赋给各个agent，monitor内mailbox句柄，先例化再连接。

这里do_config没有存在必要，不用它去配置generator了，转到based_test配置。

env的report嵌套checker的report去报告。

最后一层：class mcdf_base_test：

例化generator和env，连接句柄。

run（）：

让env.run在后台run（fork-joinnone），不阻碍其他步骤。

this.do_reg();

this.do_formatter();

this.do_data();

相当于配置硬件，想让其工作要先配置寄存器功能模式，利用reg_generator通过reg_driver进去配置寄存器，接下来do_ formatter,让fmt的下行可以发送出去再do_data。
