超硬核！花33小时来造台3D打印机

3D打印机在实际应用中还是有不少用武之地的，从零开始直接买材料回来自己组装可以有效地提高性价比，用最低的价钱打造一台性价比不错的机子。这里我就用大概两天的时间，成本大概在几百块钱就造出来一台。来直接上干货。如果有想做的小伙伴，这里的所有的零件都是一些网店商家那里成套买的，如果小伙伴有喜欢我这套设备也可以联系我给你发连接，这里就不做商业宣传了。

原理：主要就是用步进电机控制三个方向的轴转动，然后这个轴上有个喷嘴，可以喷出丝状的树脂，然后在空间’画画‘

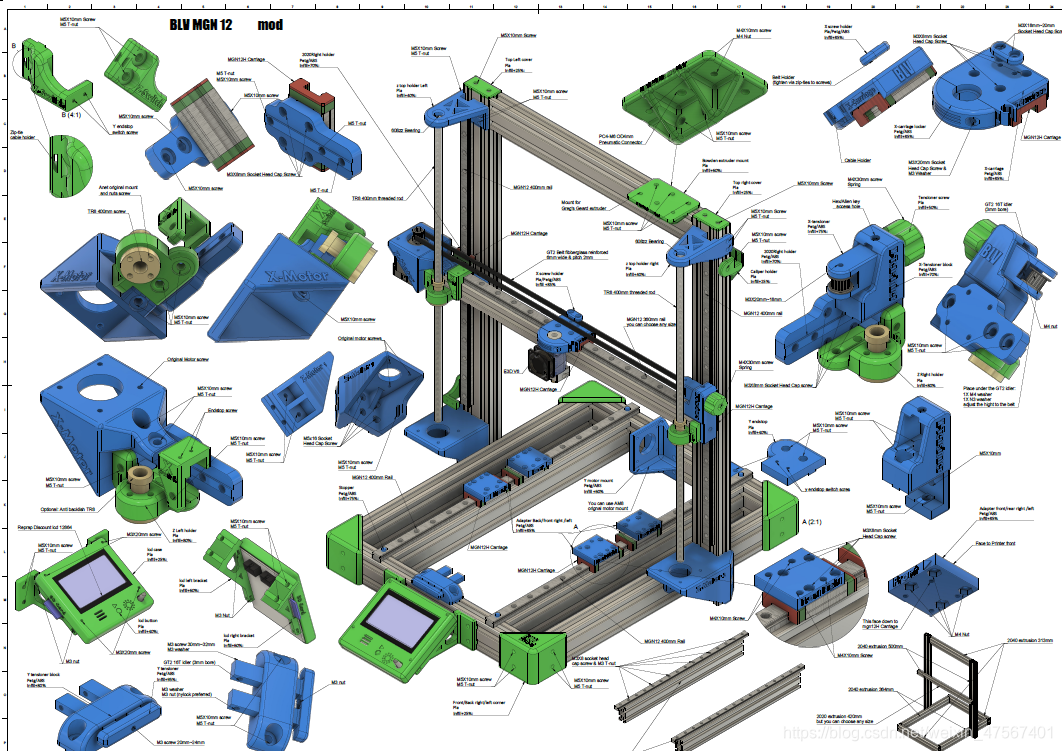

构造图纸
在这里插入图片描述

机身构建

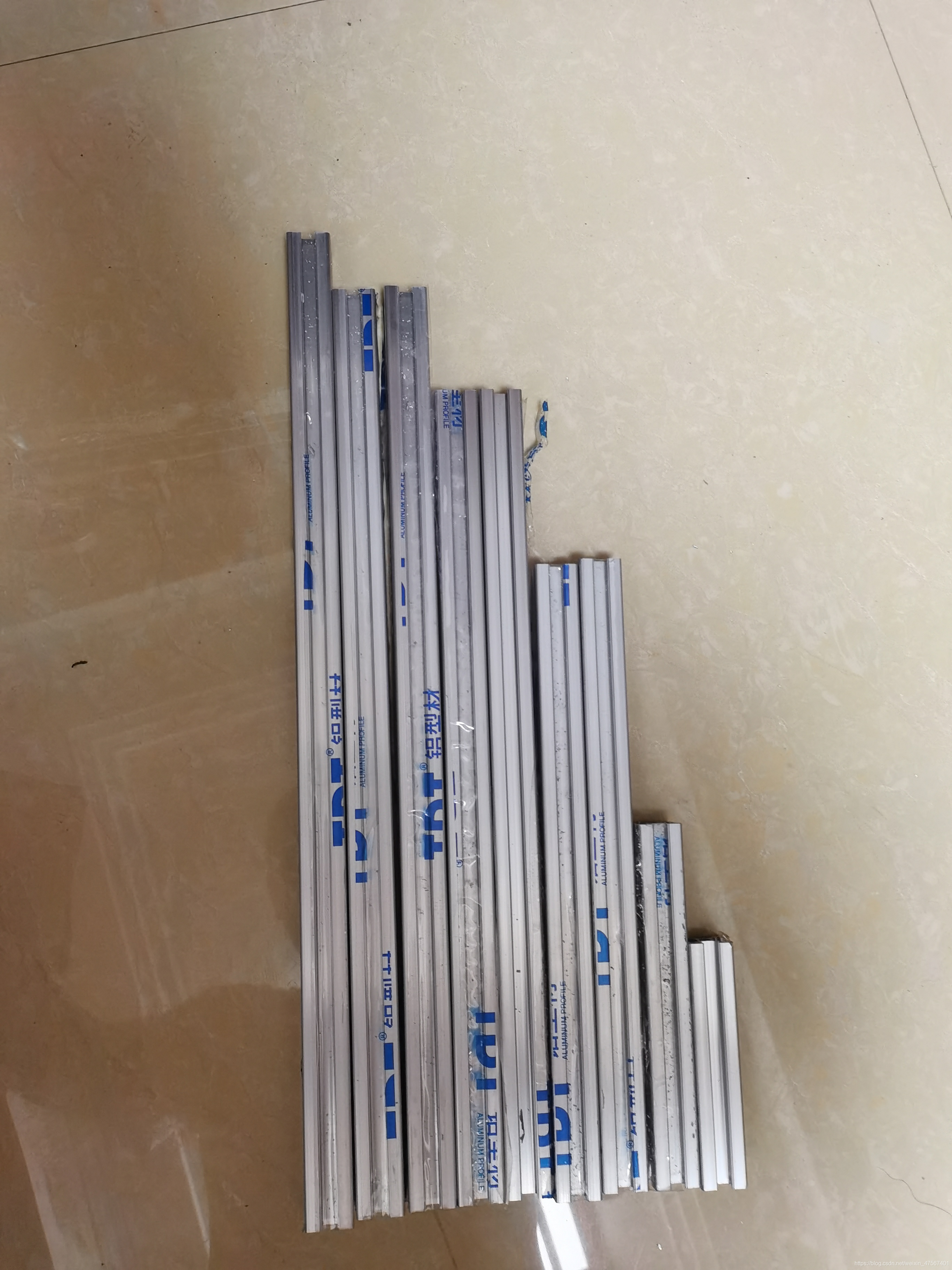

首先我们是用钢材，这个也是已经配好的。在这里插入图片描述

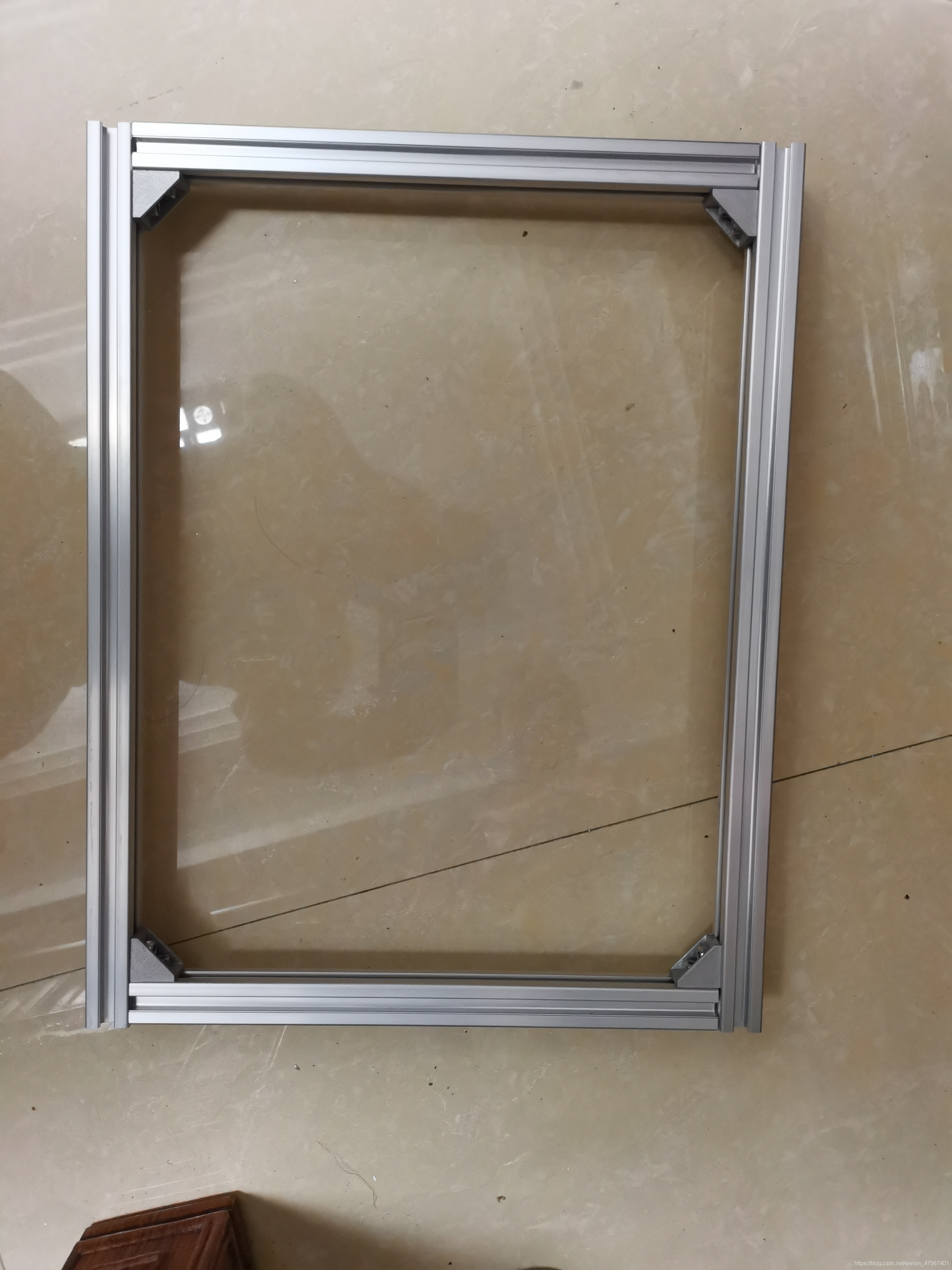

进行一个底板组装，每个架子间都是用一个三角进行连接，三角的两个面都是用螺丝嵌入
在这里插入图片描述
基本上这个架子就可以建好了

底板构建

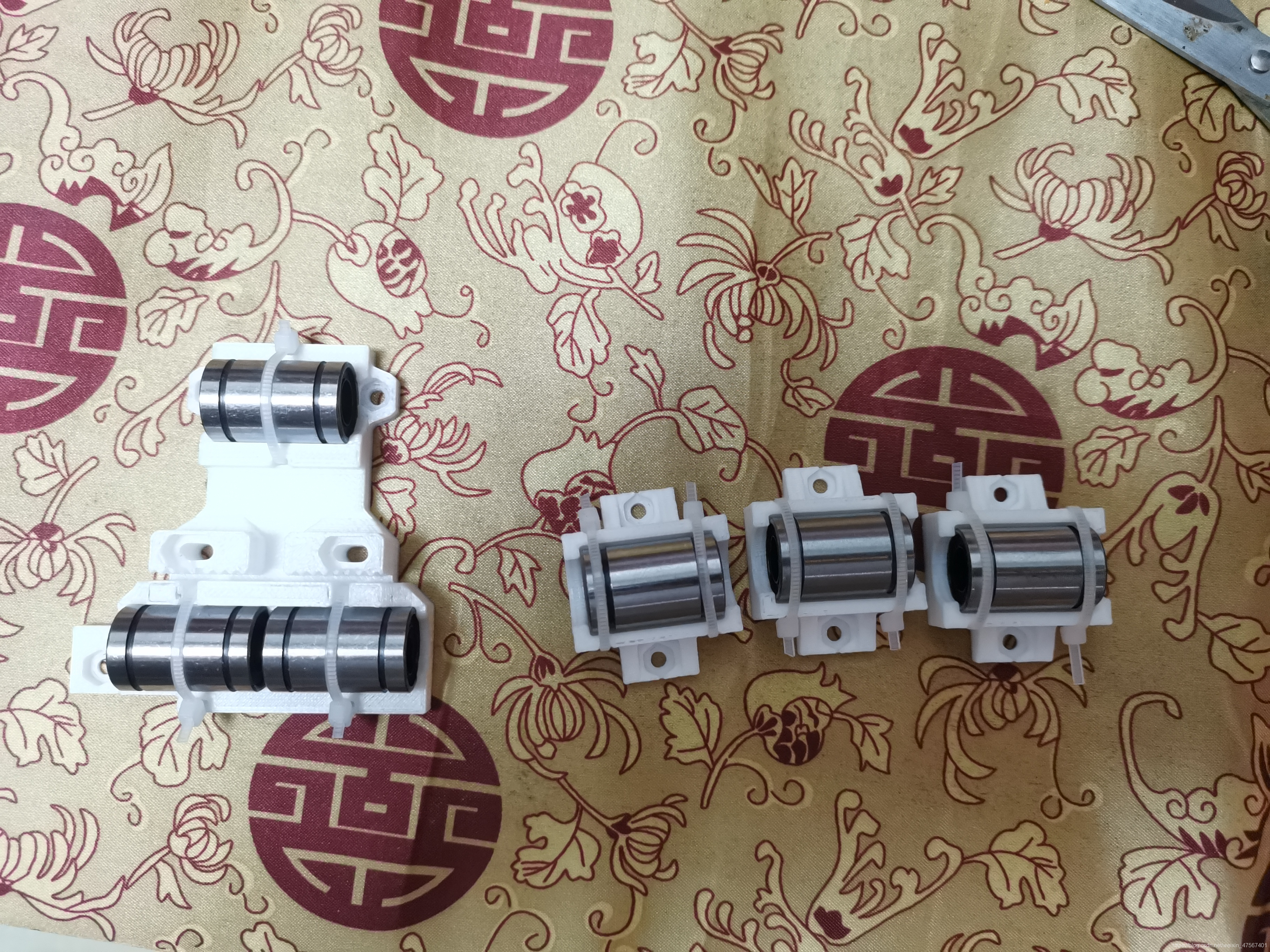

这里我们也用其他的人帮我们打印的3D打印机打印的配件（这个也是可以在市场上配好的）来用。这里是几个钢质的套筒，还有打印的材料。

在这里插入图片描述

这里需要用绳子，你可以那种白色的，一种特殊的工业用的，用起来非常方便，直接把钢制圆筒固定好
在这里插入图片描述

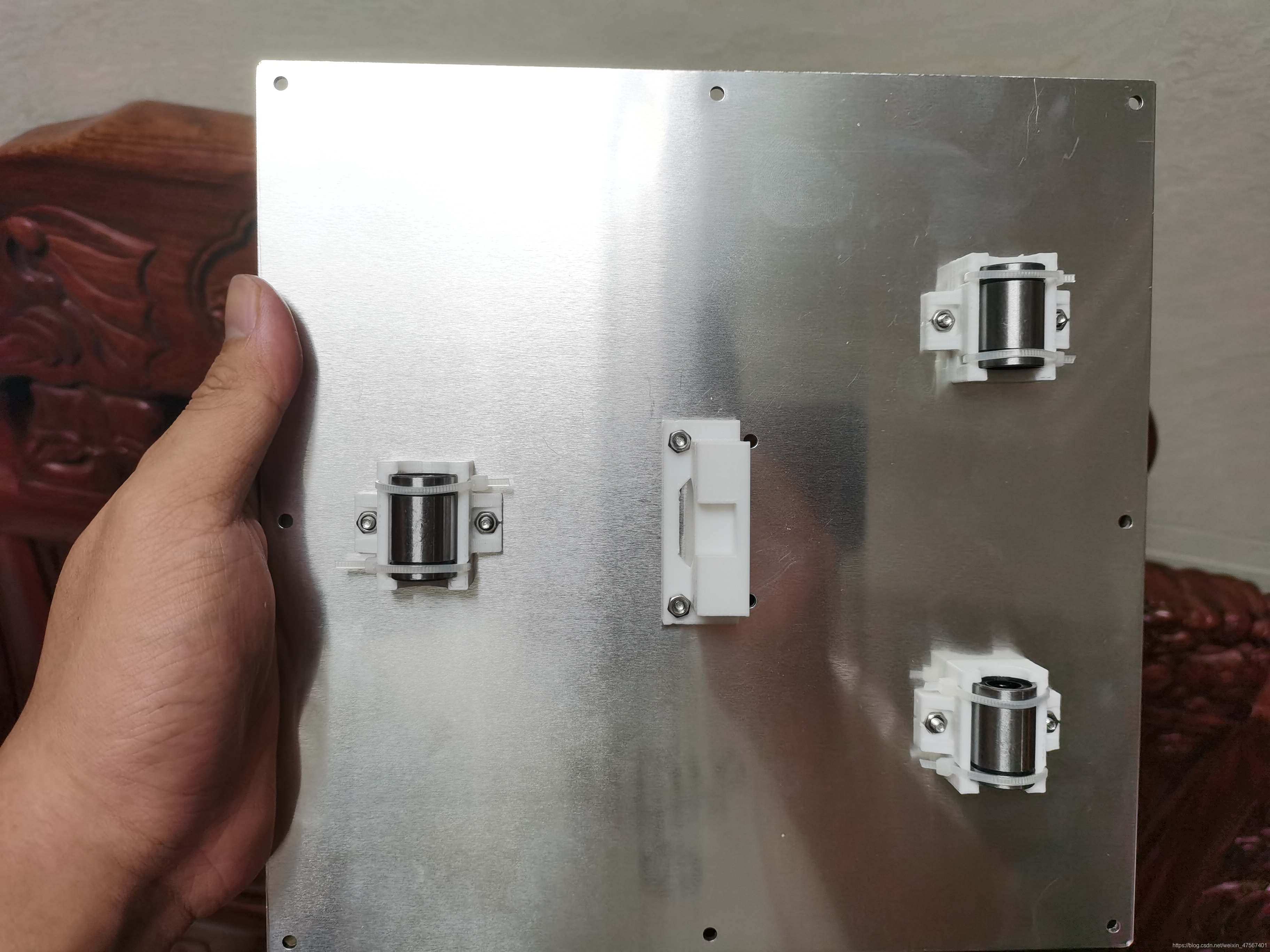

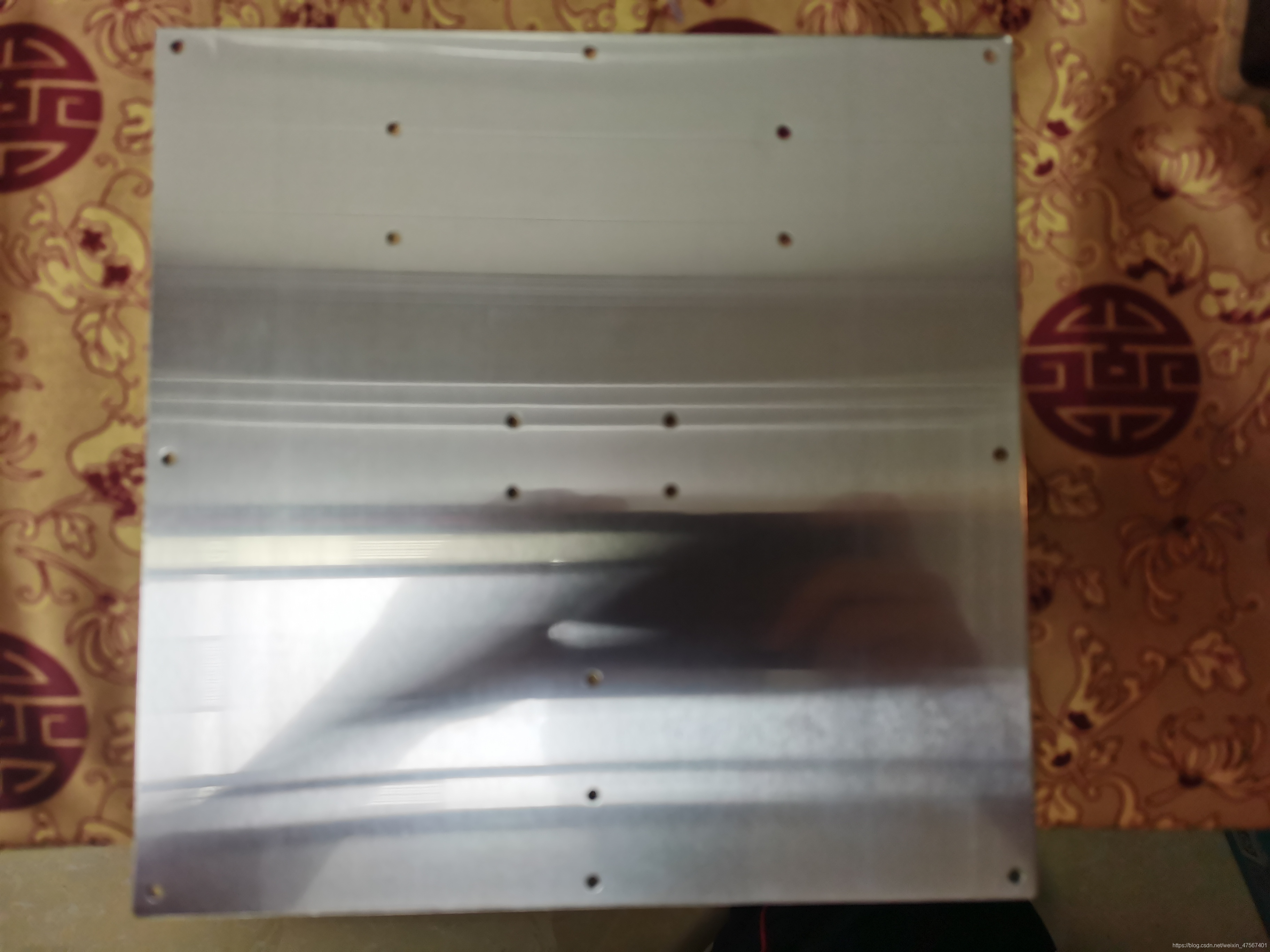

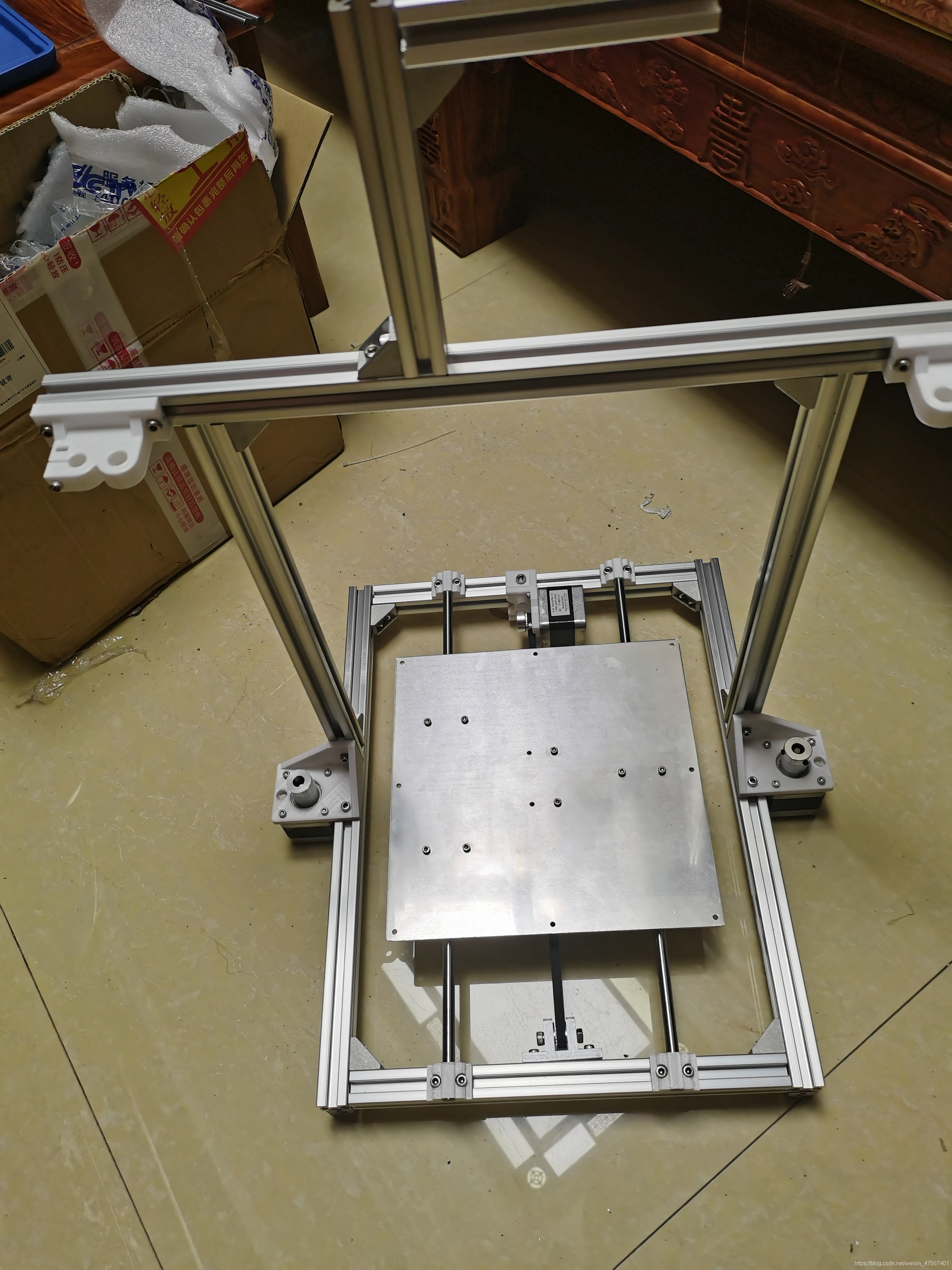

这块就是我们的打印底版，我们要把刚才准备好的材料用螺丝固定上去。

效果图片是下面这样子的。这里的圆桶是干什么的呢？其实就是用两个轴穿过去，等等再在轴上装上电机移动。

最后组装是这样子的

在这里插入图片描述

部件组装

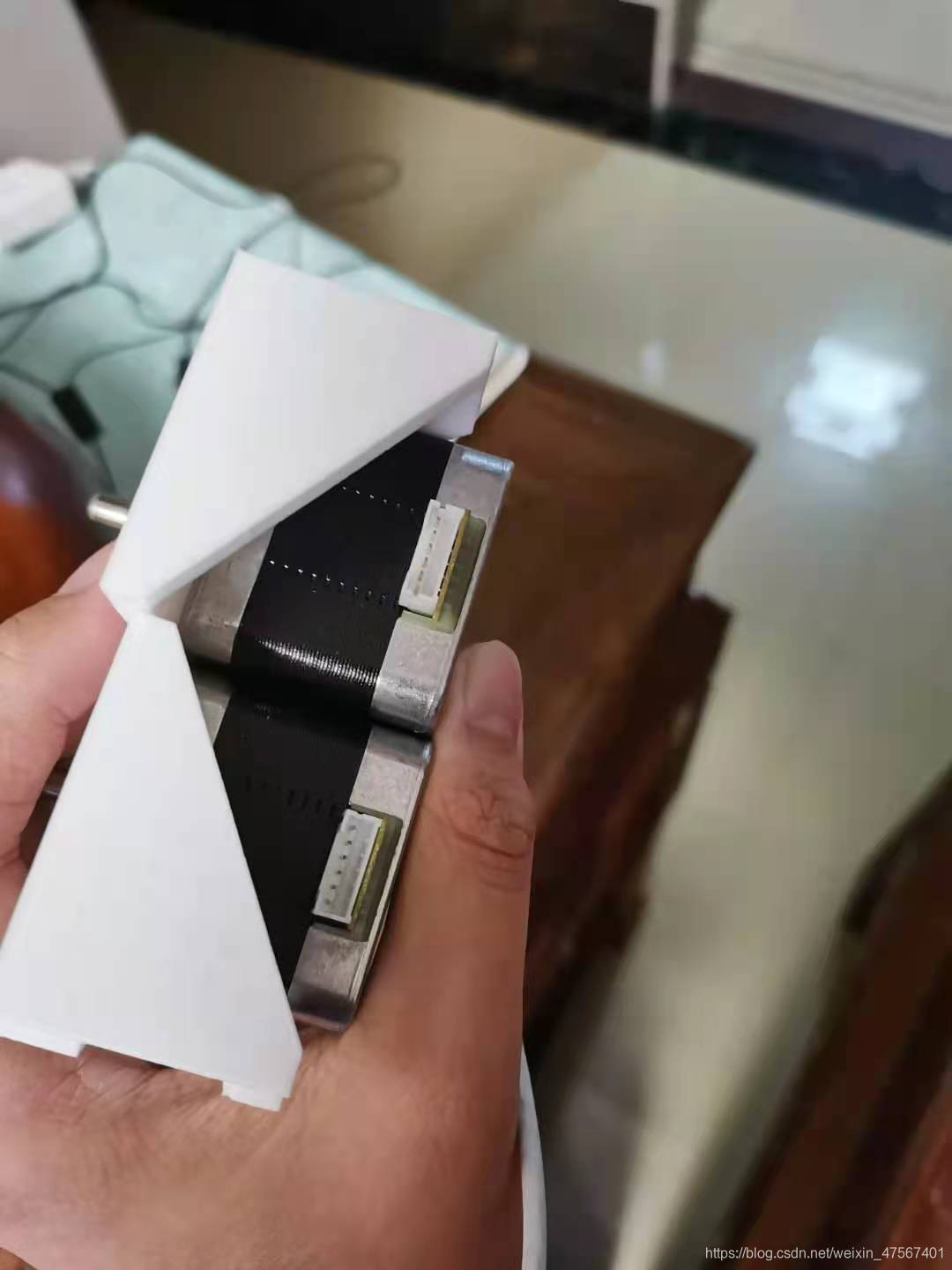

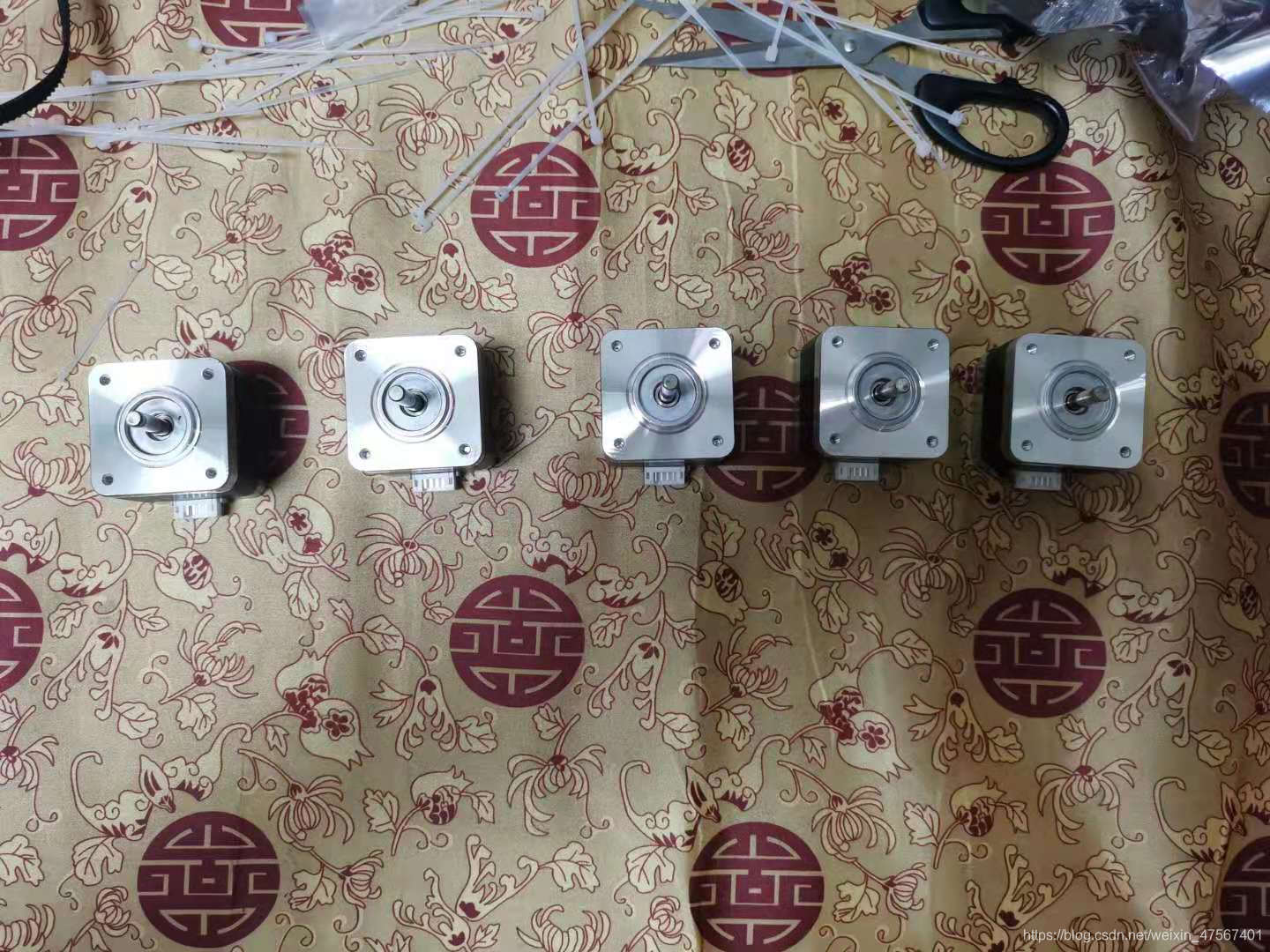

我们这里一共要用到五个电机，就是两个用来控制上下移动，一个控制前后移动，一个左右移动，一个用来控制喷嘴出料的。
在这里插入图片描述

3D打印喷嘴

我们先来讲最核心的一个部件，这里看下面的两张图片，其是部件用螺丝固定在一起的，白色的那个上面我们也做过的，黑色那个是架子。

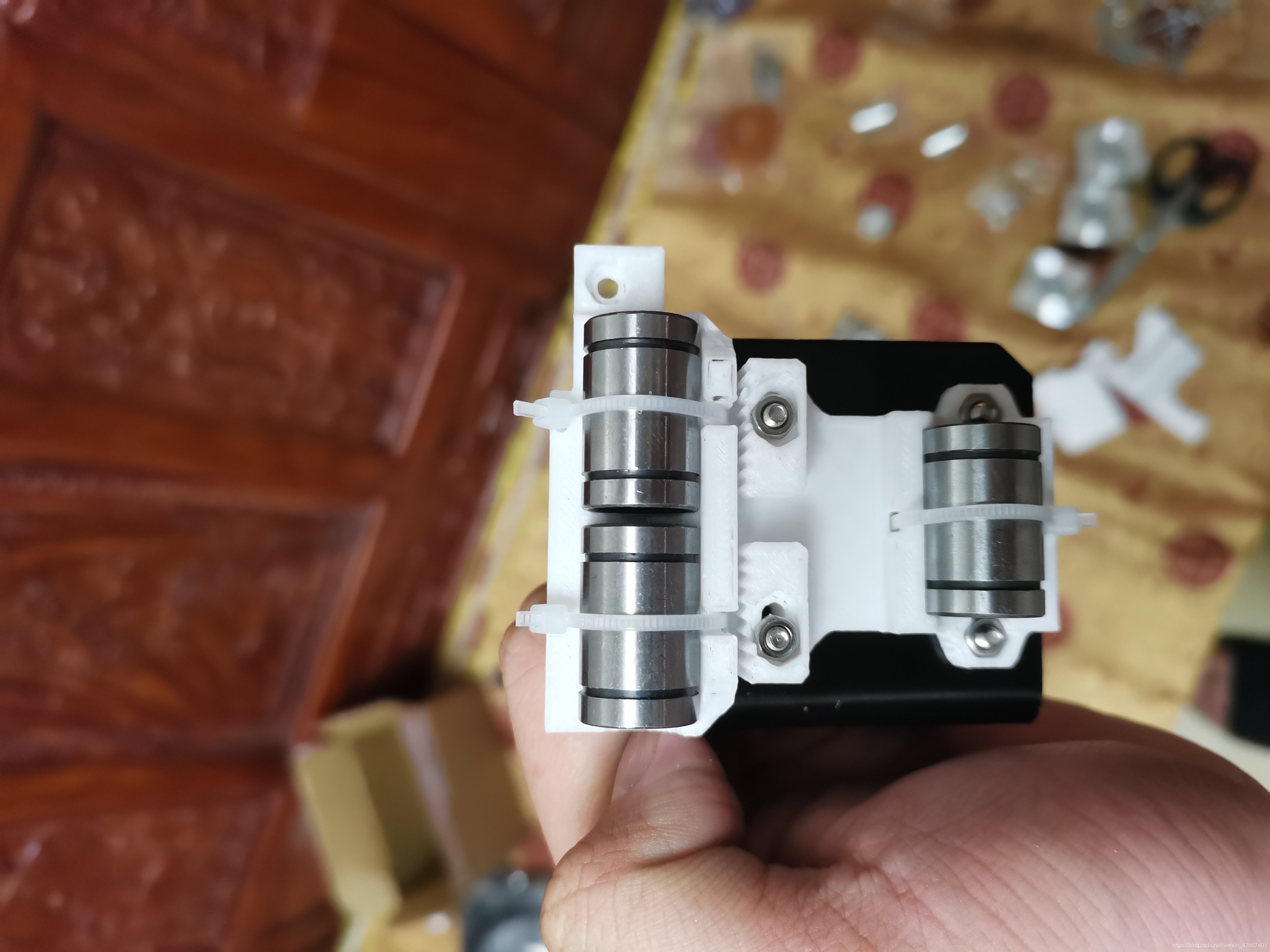

在这里插入图片描述

这个是另一面

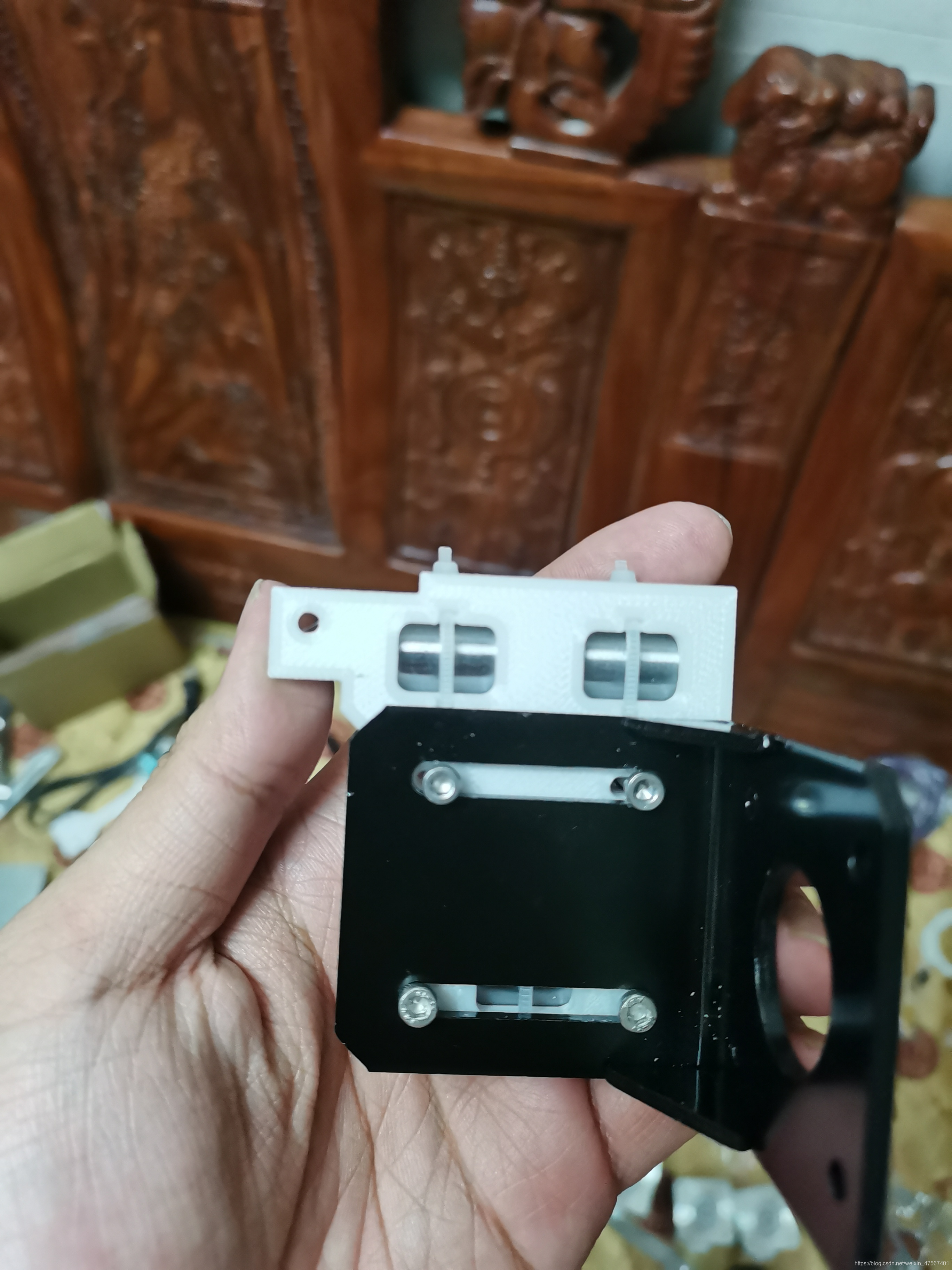

在这里插入图片描述

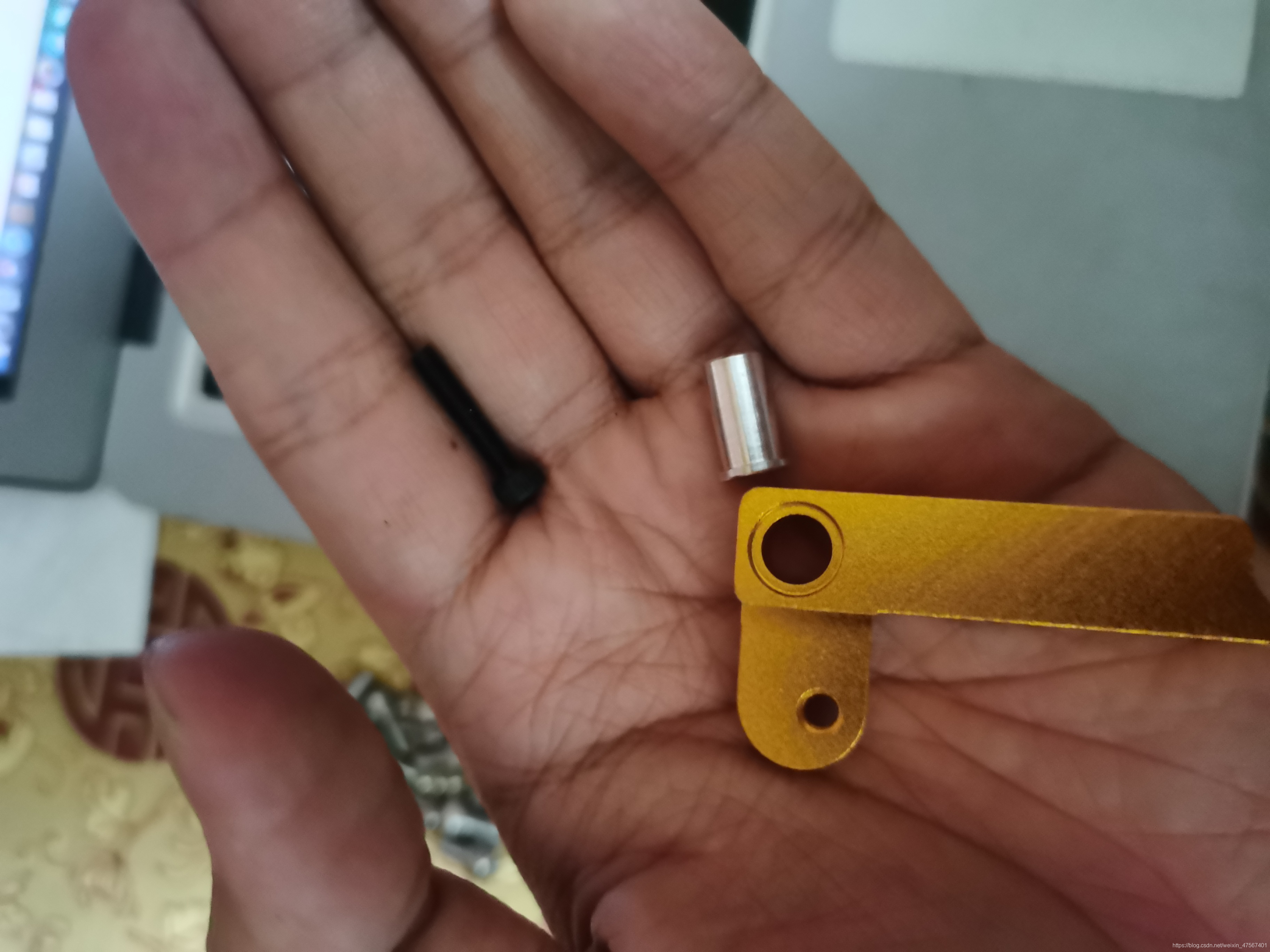

接下里我们把电机和一个金属片一起用螺丝固定在这个架子上
在这里插入图片描述

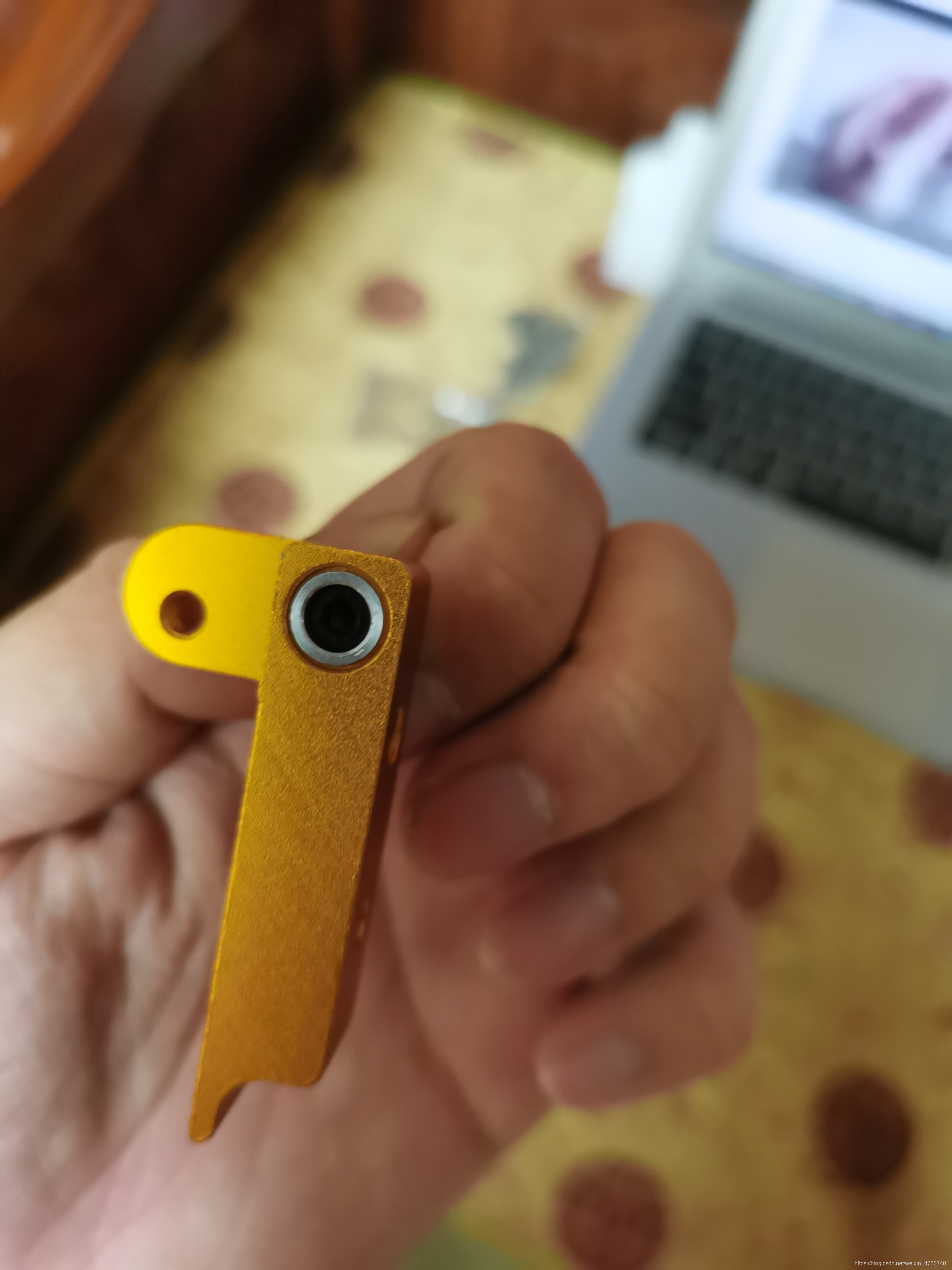

这个就是我们挤压的夹子的一边

在这里插入图片描述

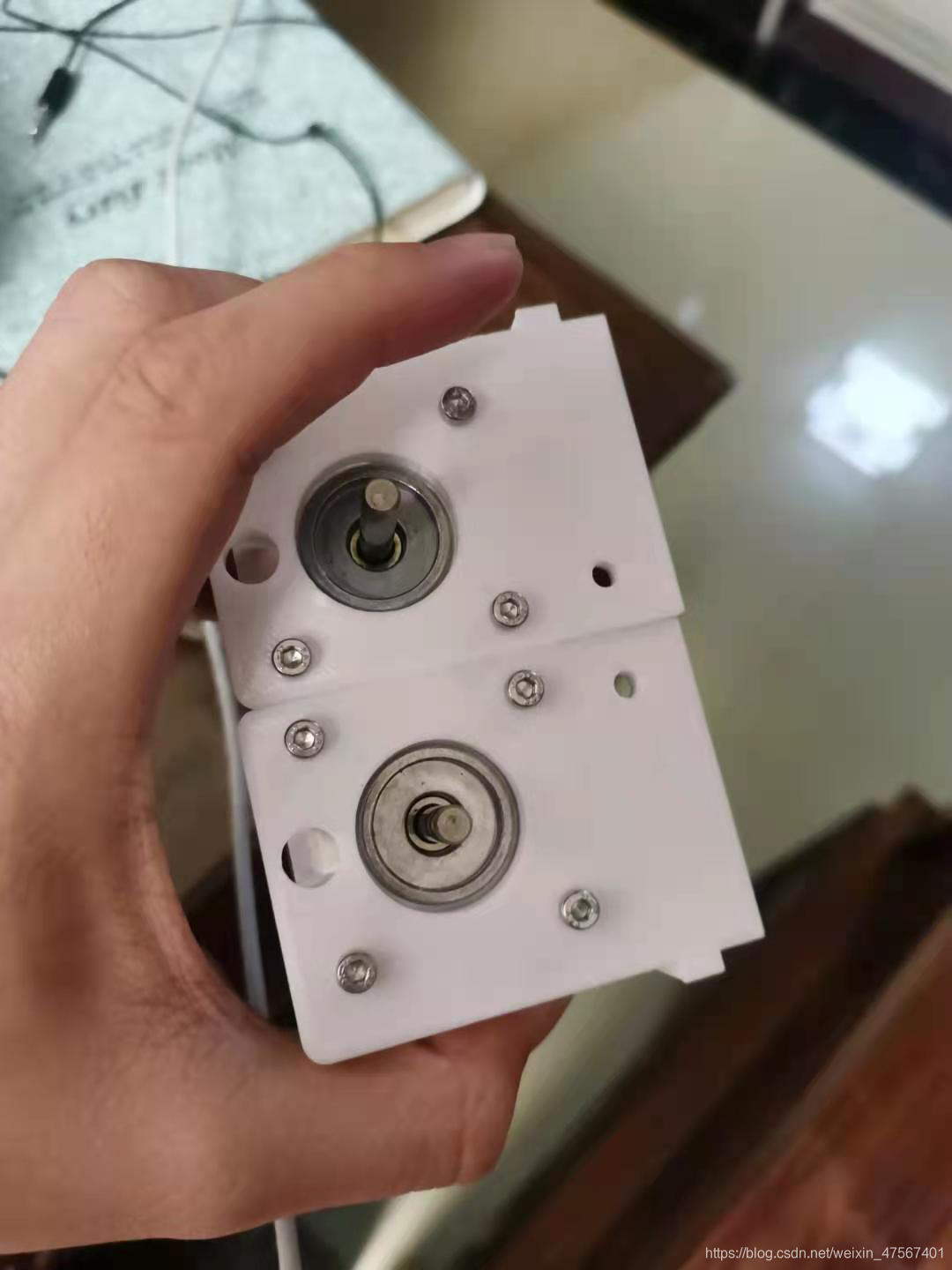

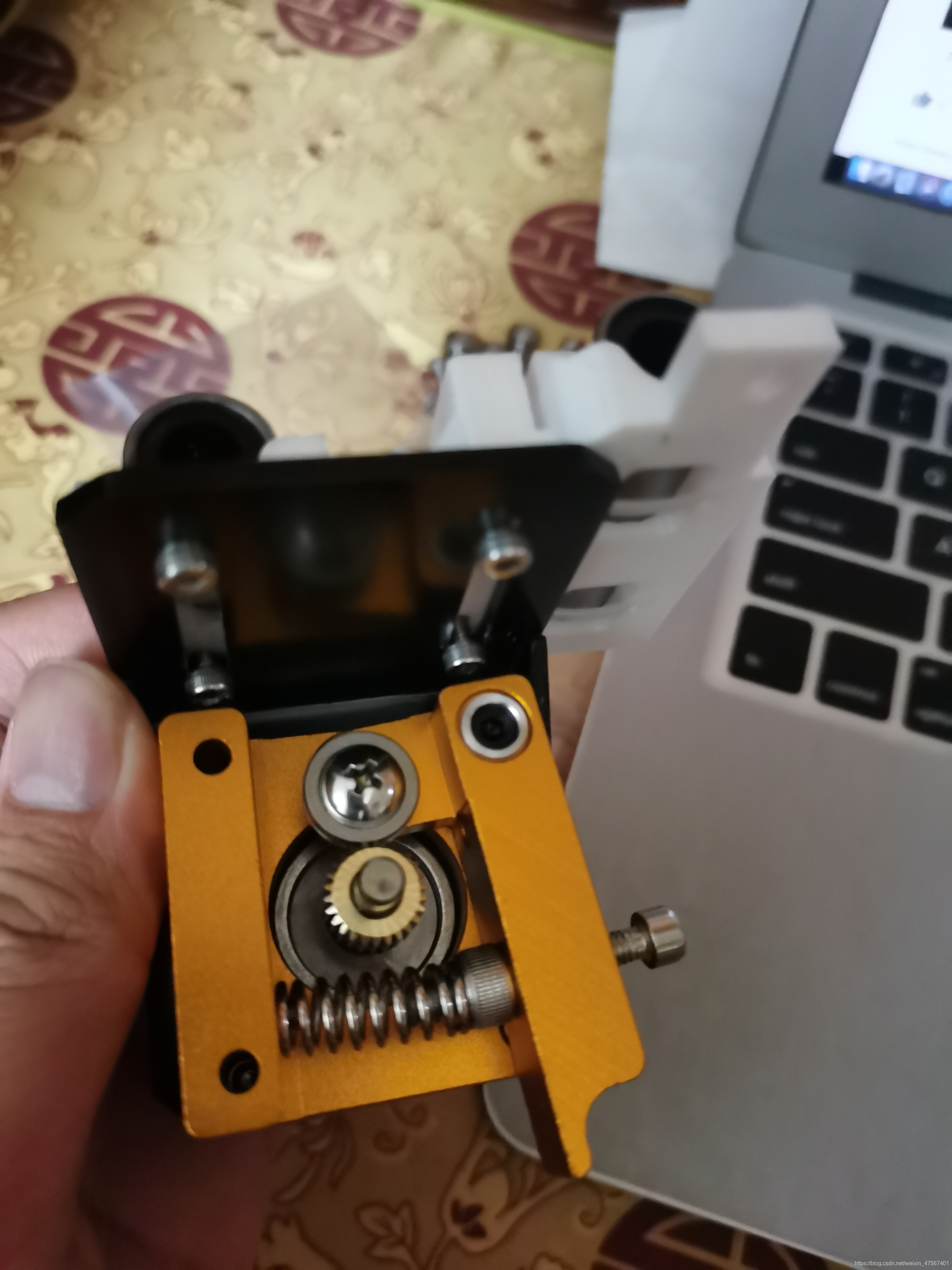

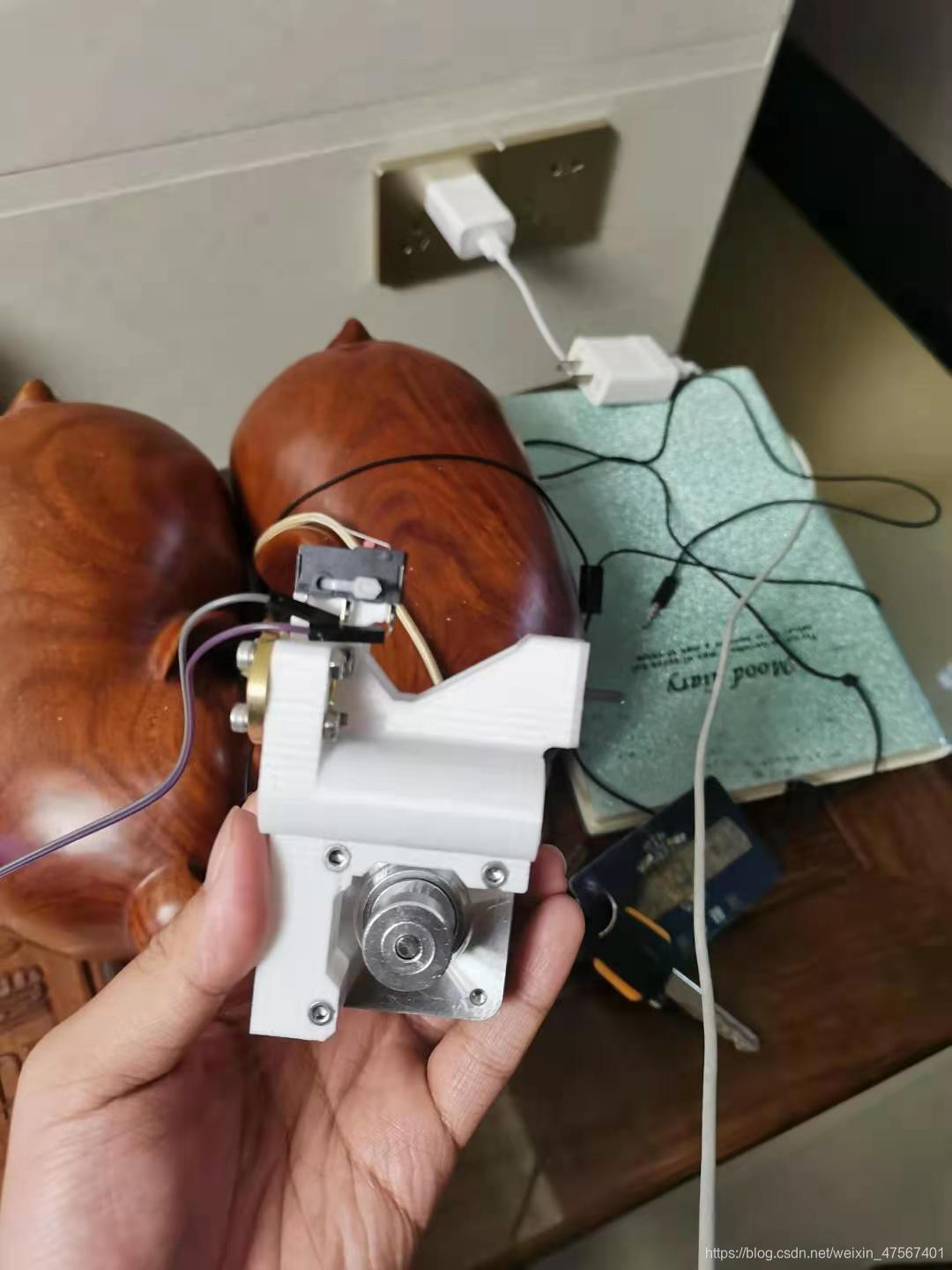

把我们的架子装在另一边，等会中间做一个弹簧。现在我们给电机的柱子上装一个轴承，用来拉动那个树脂线的。
在这里插入图片描述

用螺丝固定好是这个样子的
在这里插入图片描述

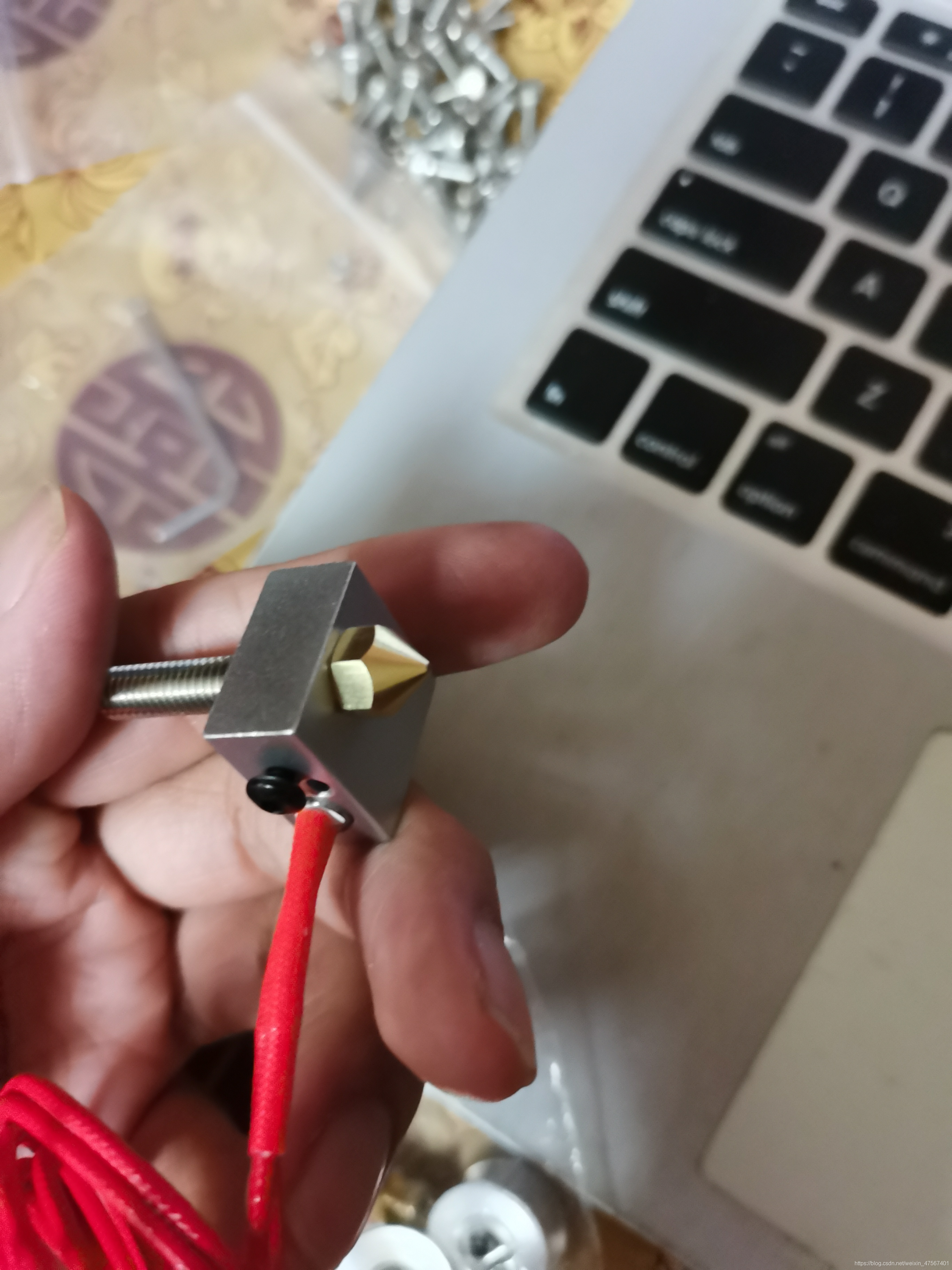

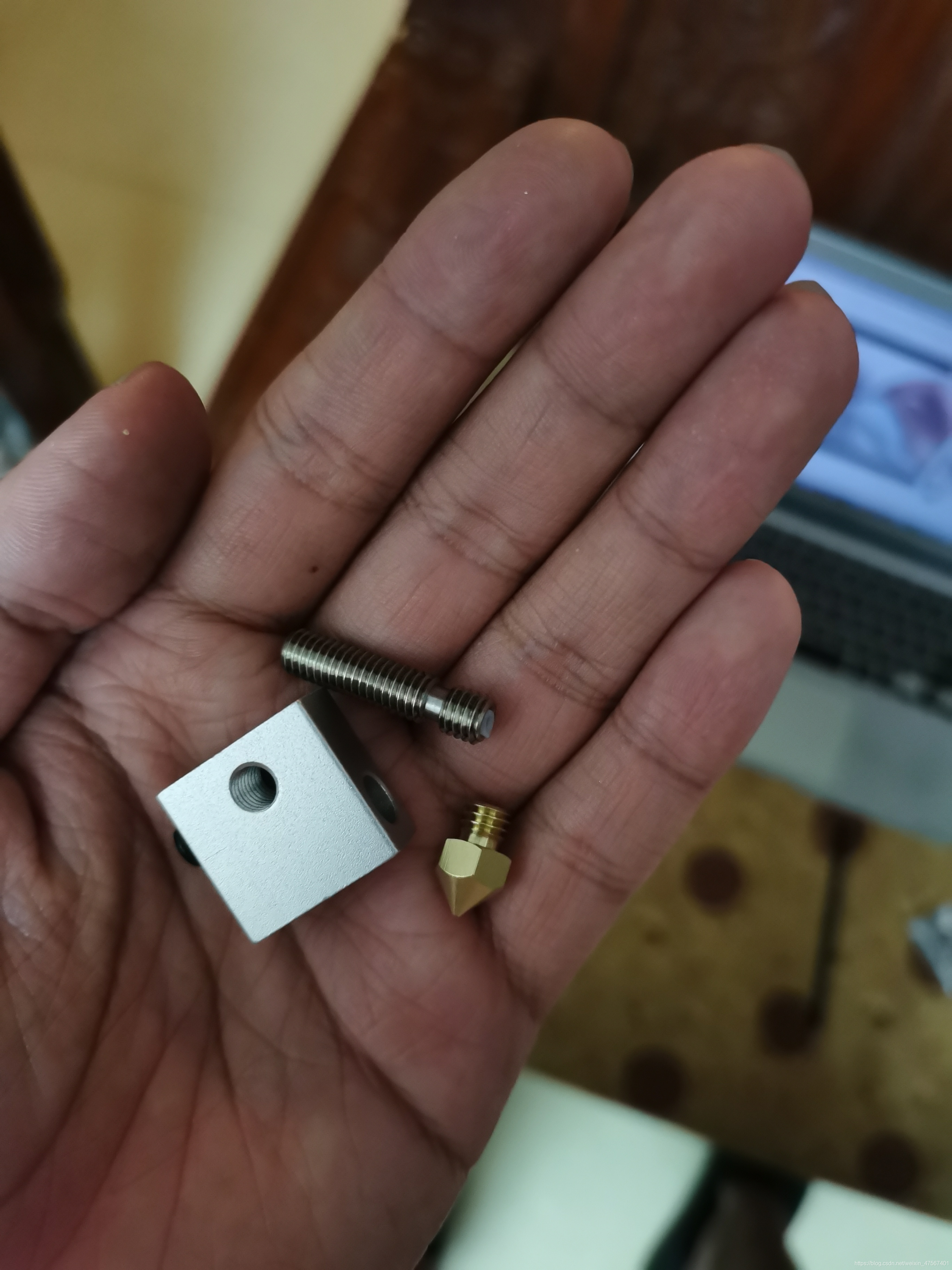

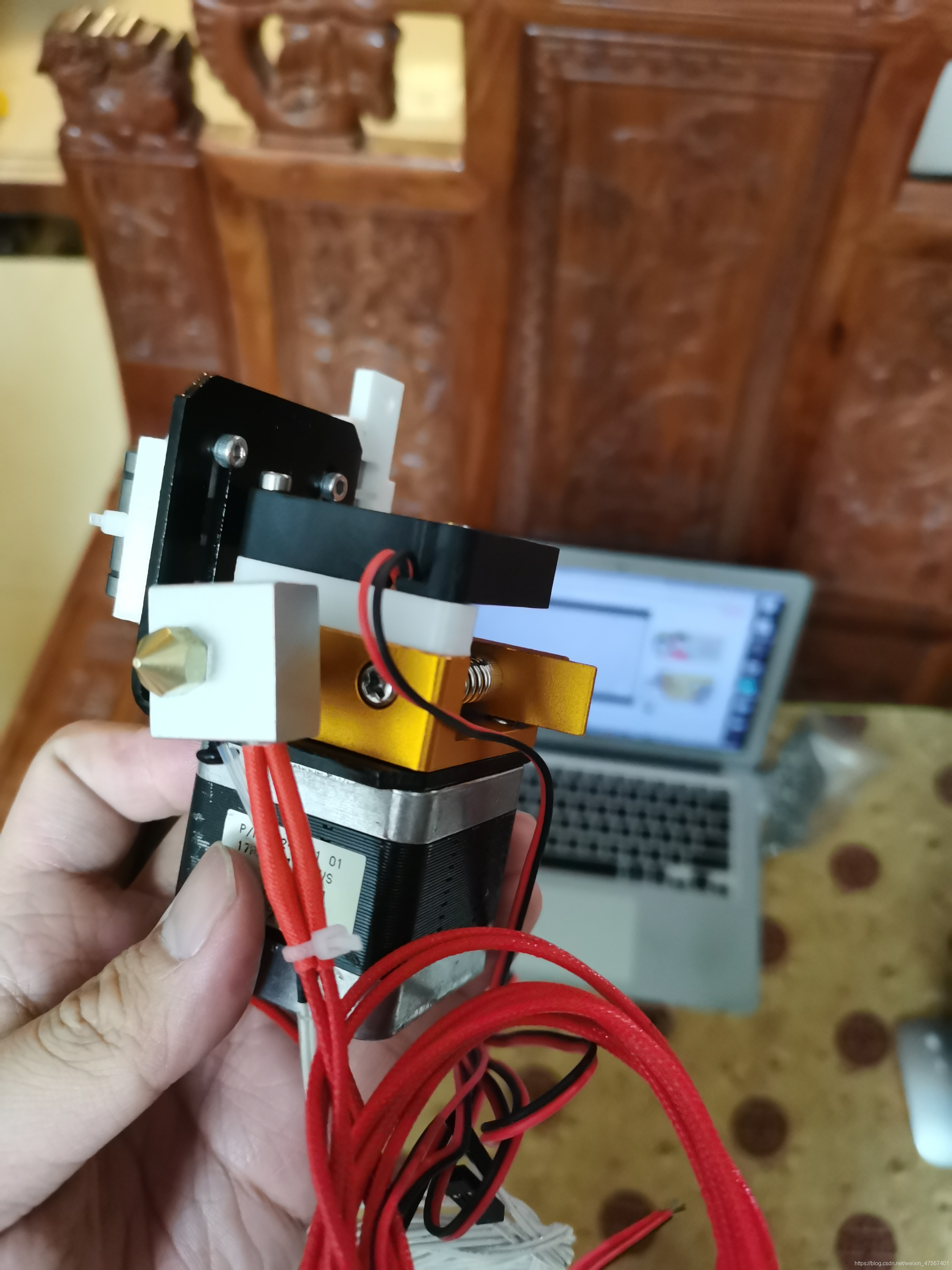

现在我们再来做喷嘴。

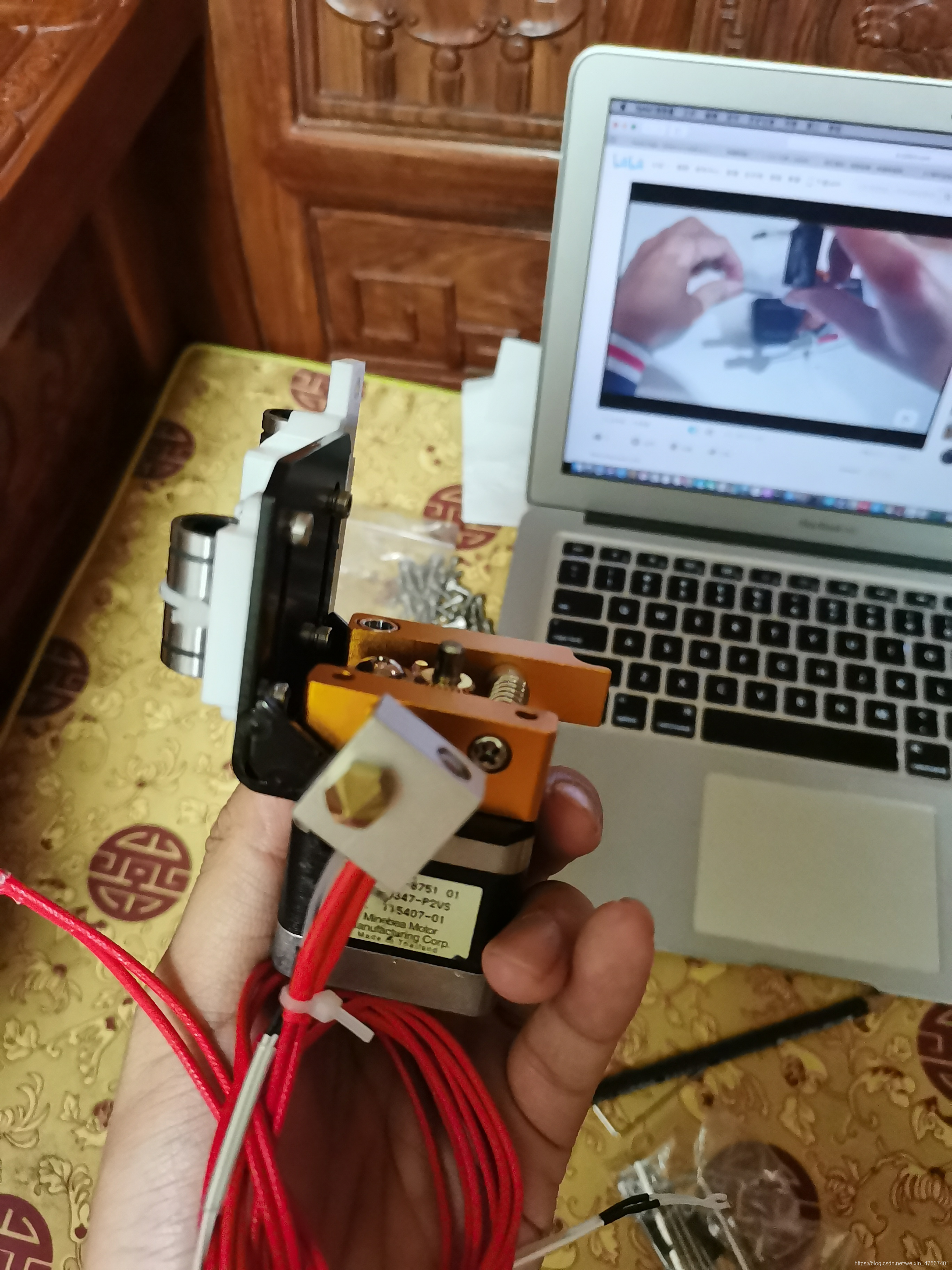

组装好就是下面这个样子的，这里的红色的线是我们的加热棒。
在这里插入图片描述

在这里插入图片描述

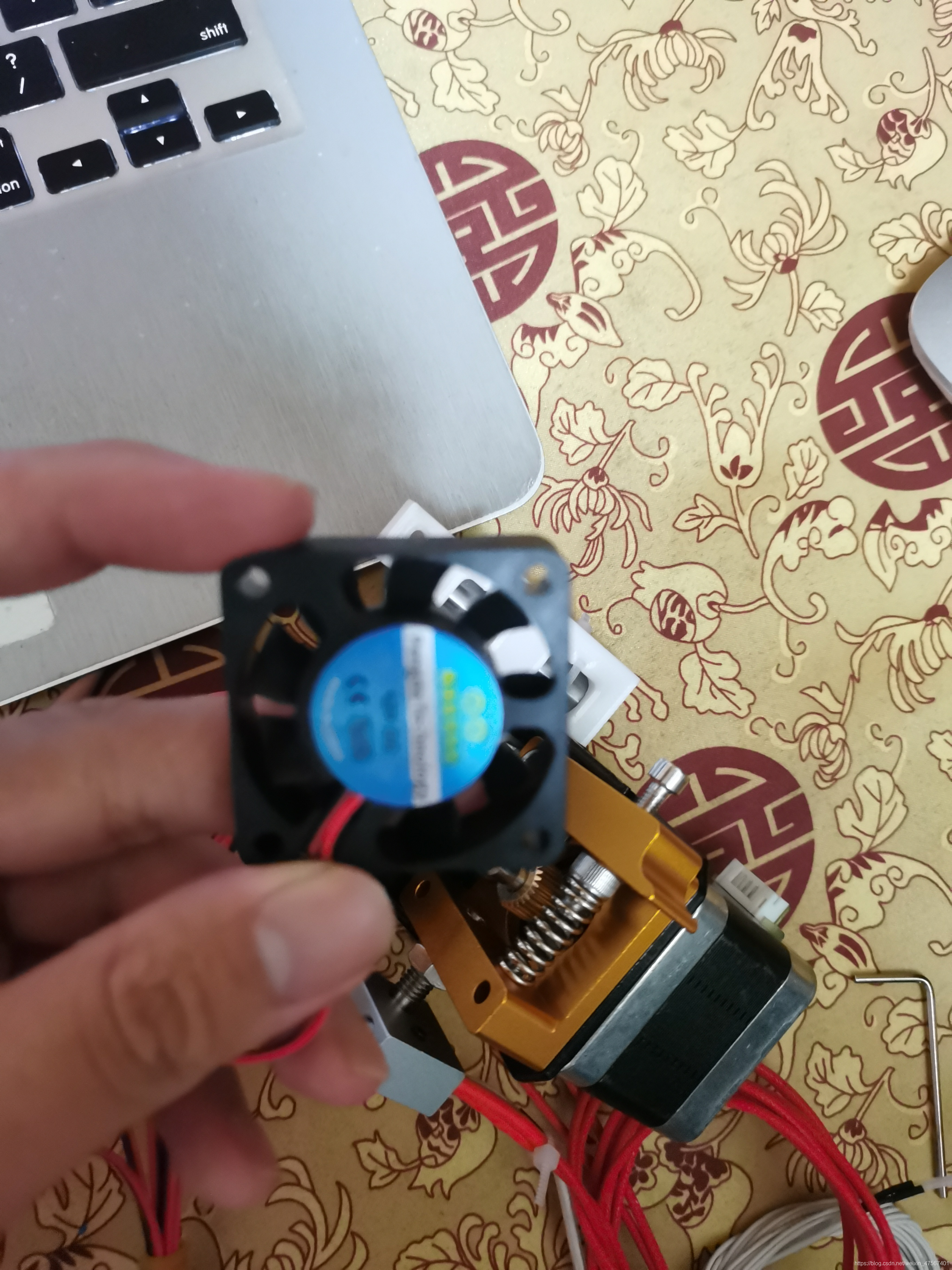

因为加热的温度是非常高的，所以我们需要在上面装个风扇。
在这里插入图片描述
这个就是装好风扇的样子

到这里我们的喷嘴就完成了。

其余的方向控制电机

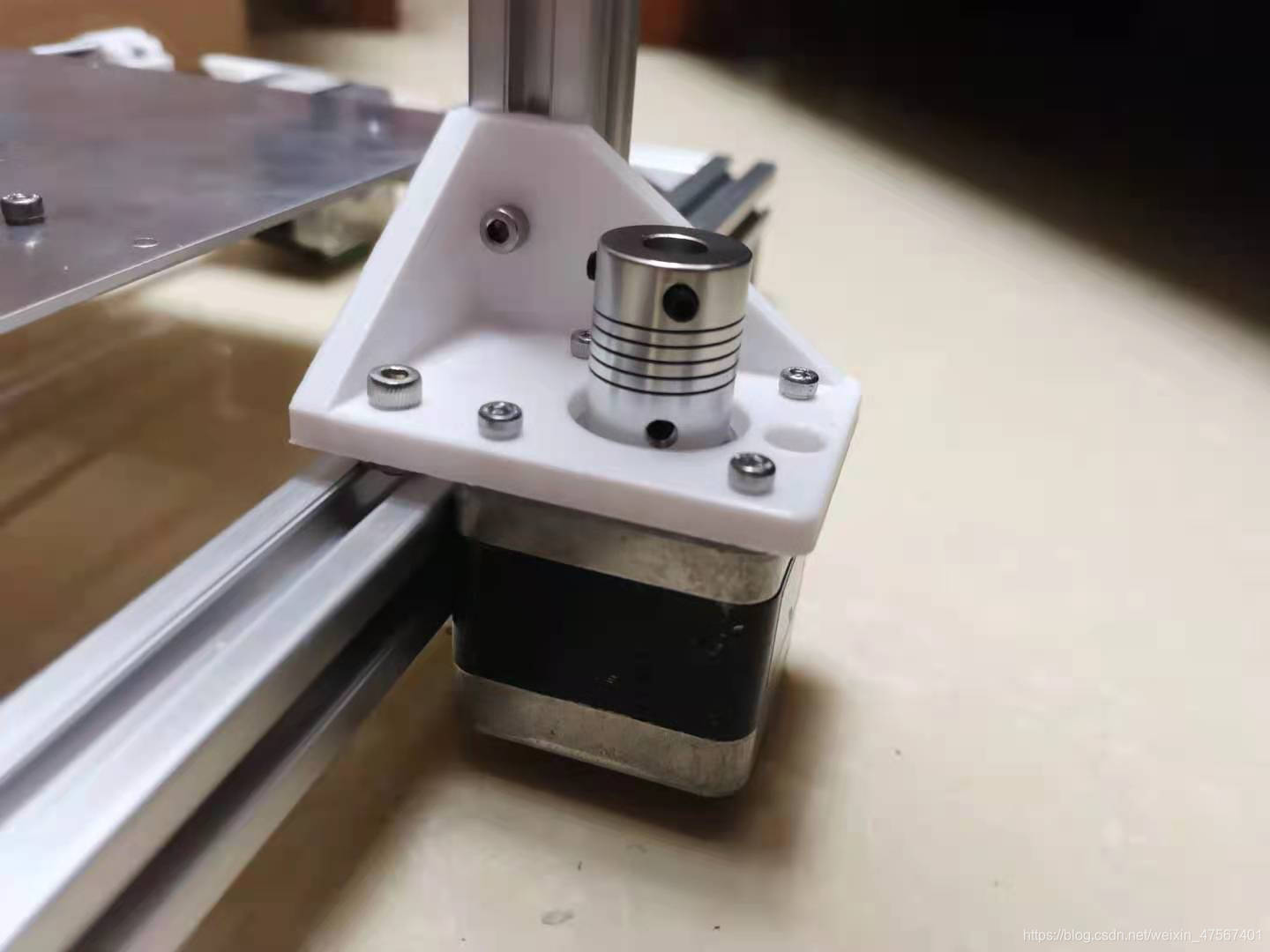

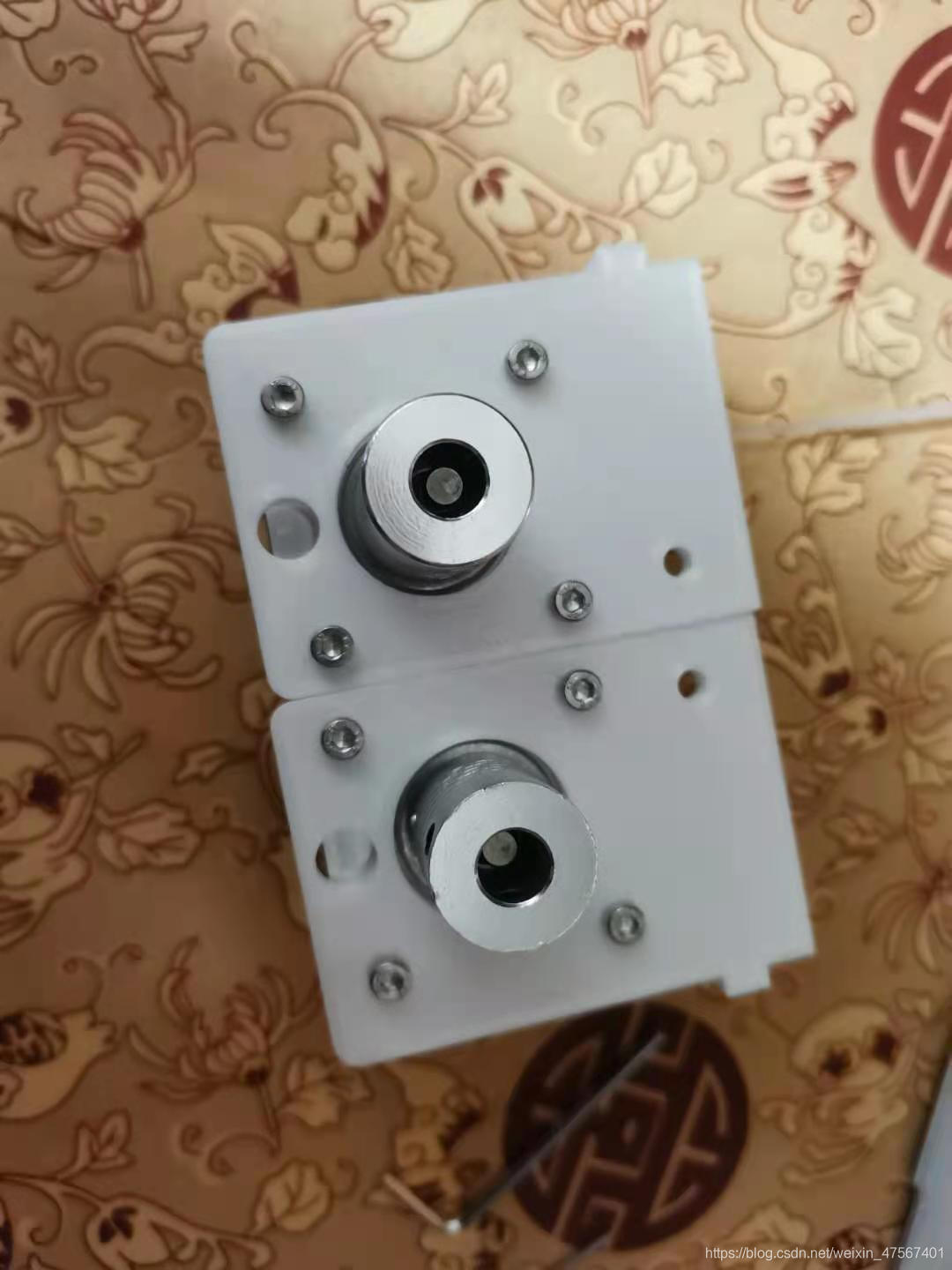

我们先来Z轴，这个就是电机上用螺丝固定一个配件。
在这里插入图片描述

这个是上面的样子
在这里插入图片描述

这里我们给他套上一个头，等会用来装柱子。

在这里插入图片描述

这个就是装上去的样子。
在这里插入图片描述

接下来我们来看下这个X轴的安装，这里的黑色的有个小弹片的是什么呢？就是一个弹簧开关，机器压下去就会停止工作，黄色的用螺丝固定的筒，用来装轴的，这里黑色的就开始我们装的圆筒，等下我们再装上我们的电机
在这里插入图片描述
电机用螺丝固定好这里

这个是其中的另一面。

这样子就完成了X轴电机的安装
我们再来看下Y轴，更简单。就是直接一个材料用螺丝把配件和电机固定在一起，样子看下面，这里我直接用螺丝固定在框架上了。

在这里插入图片描述

部件组装

接下来我们来看下部件的组装的吧～我们可以来看下整台机子的构造，来熟悉下怎么装机的结构。，首先是你可以中间那个就是我们的喷嘴了，下面两遍分别是我们的电机，还有在左手边还有一个。我来几张高清图片～
在这里插入图片描述

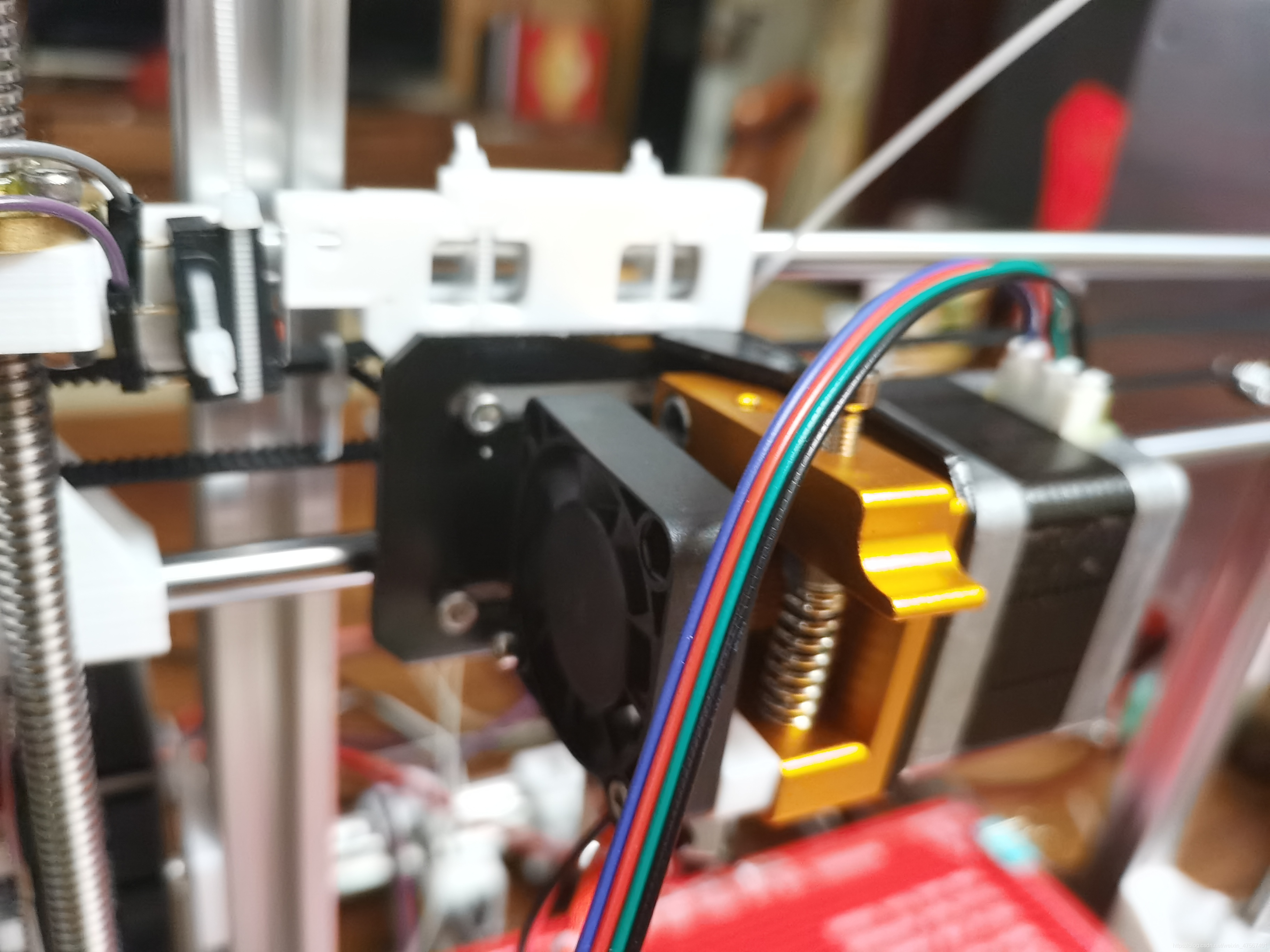

我们来看下喷嘴的正面

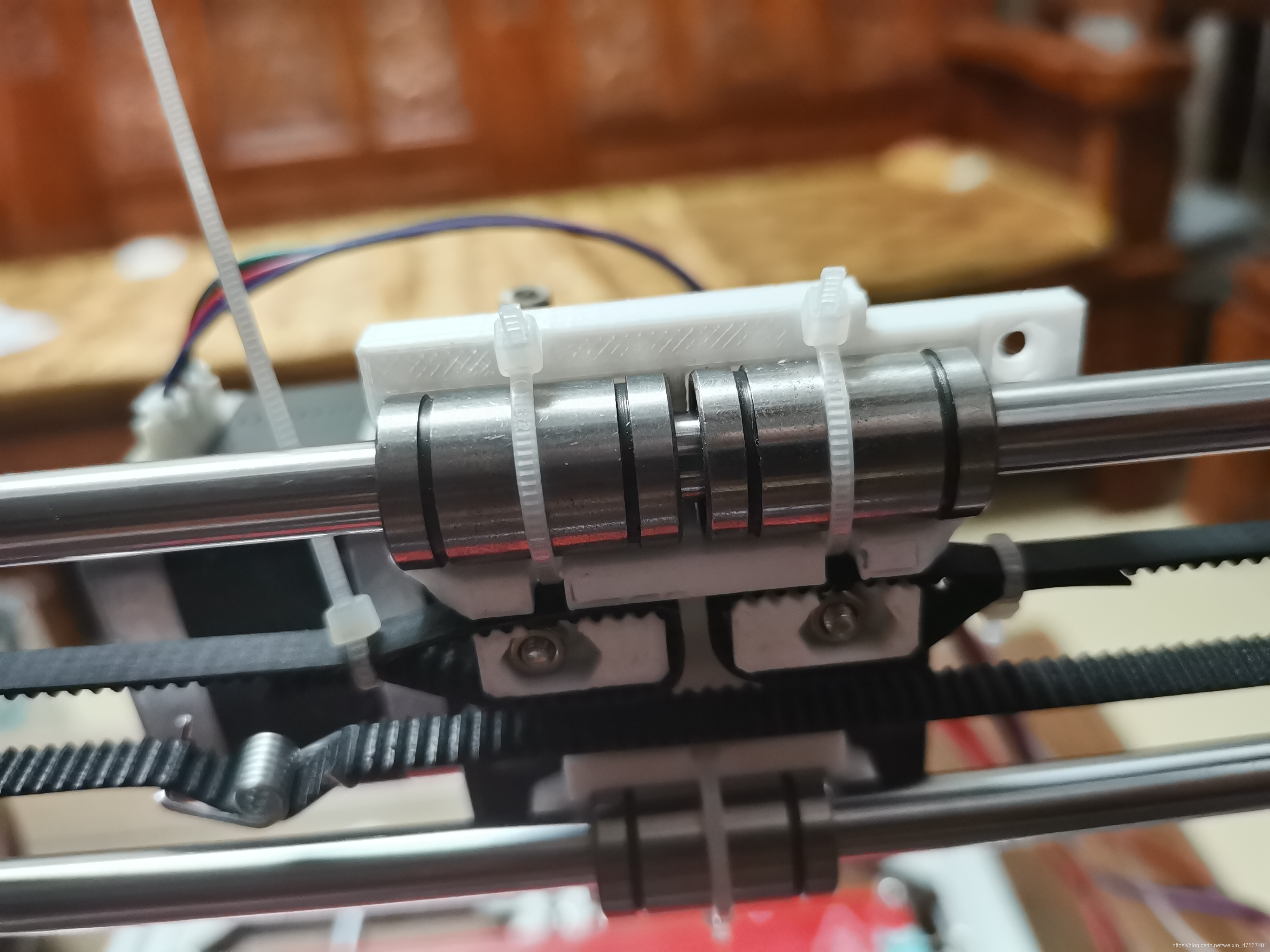

这个是它的反面

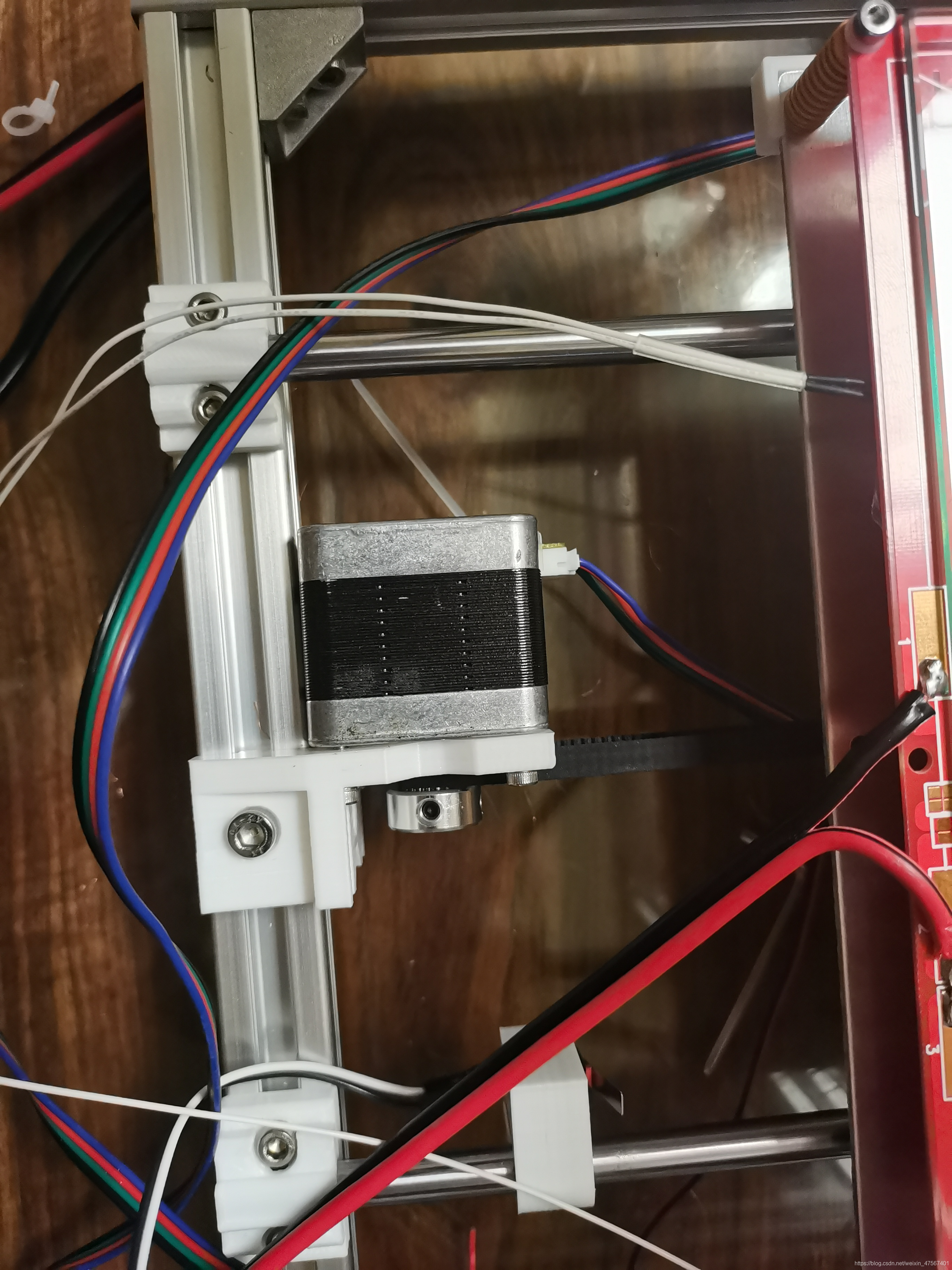

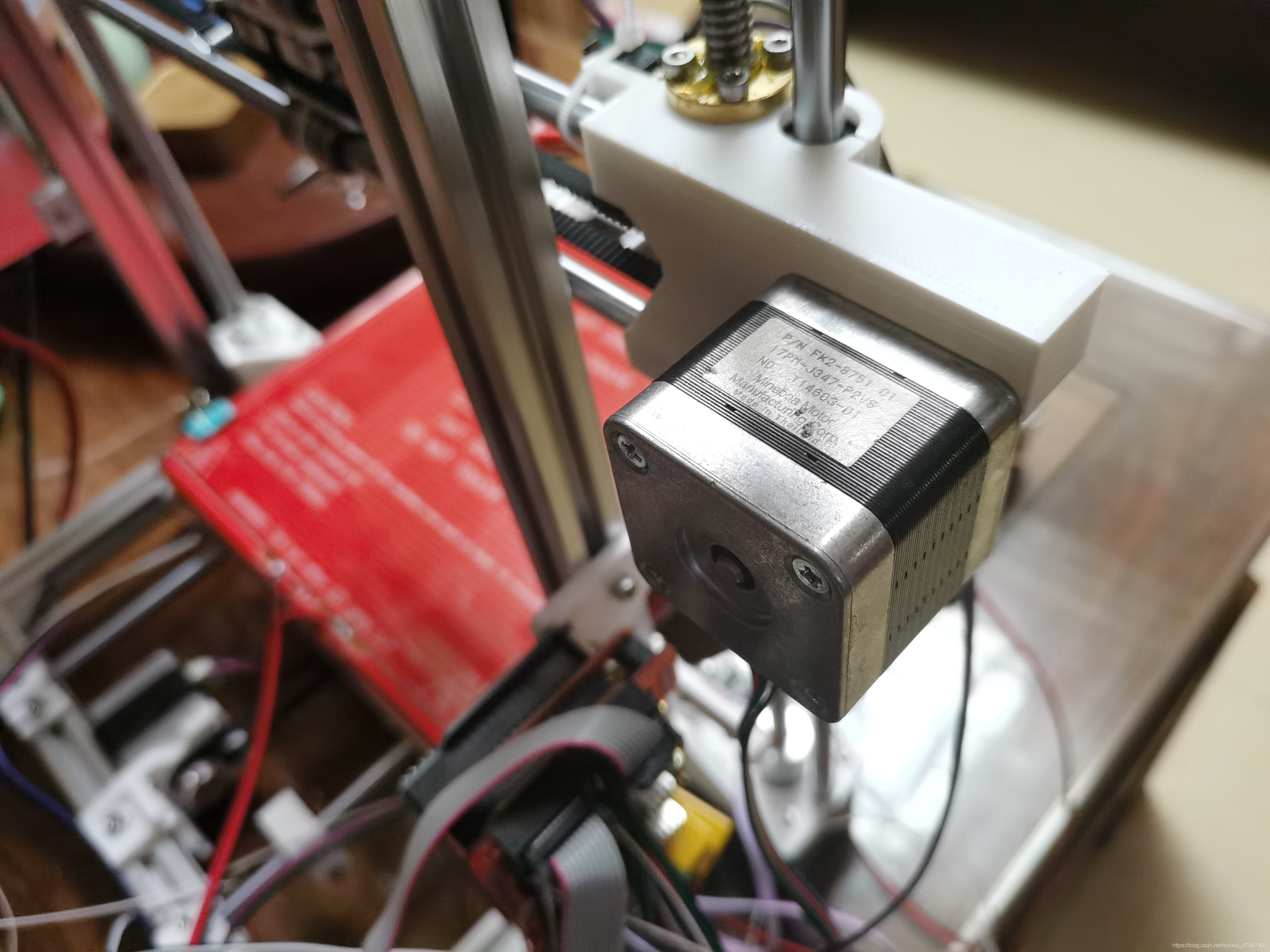

这个是我们看到两个下面的电机

这个电机没有出现在整体那个图片，因为这个是装在后面的一个电机

这是我们刚才左手臂的那个电机

这里我再补充几个配件的安装～

配件安装

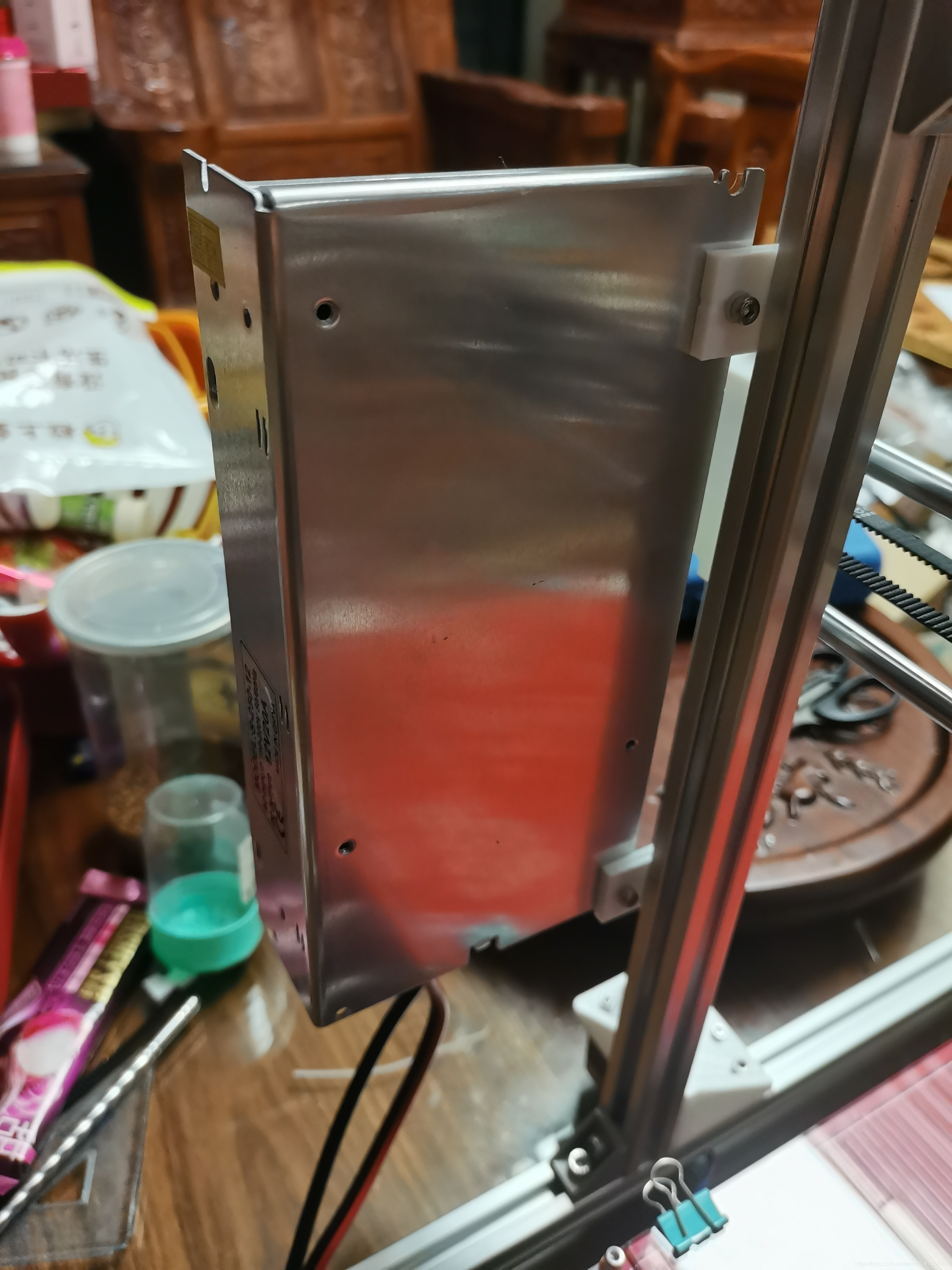

这个是电源，装在一个正面看的右边
在这里插入图片描述

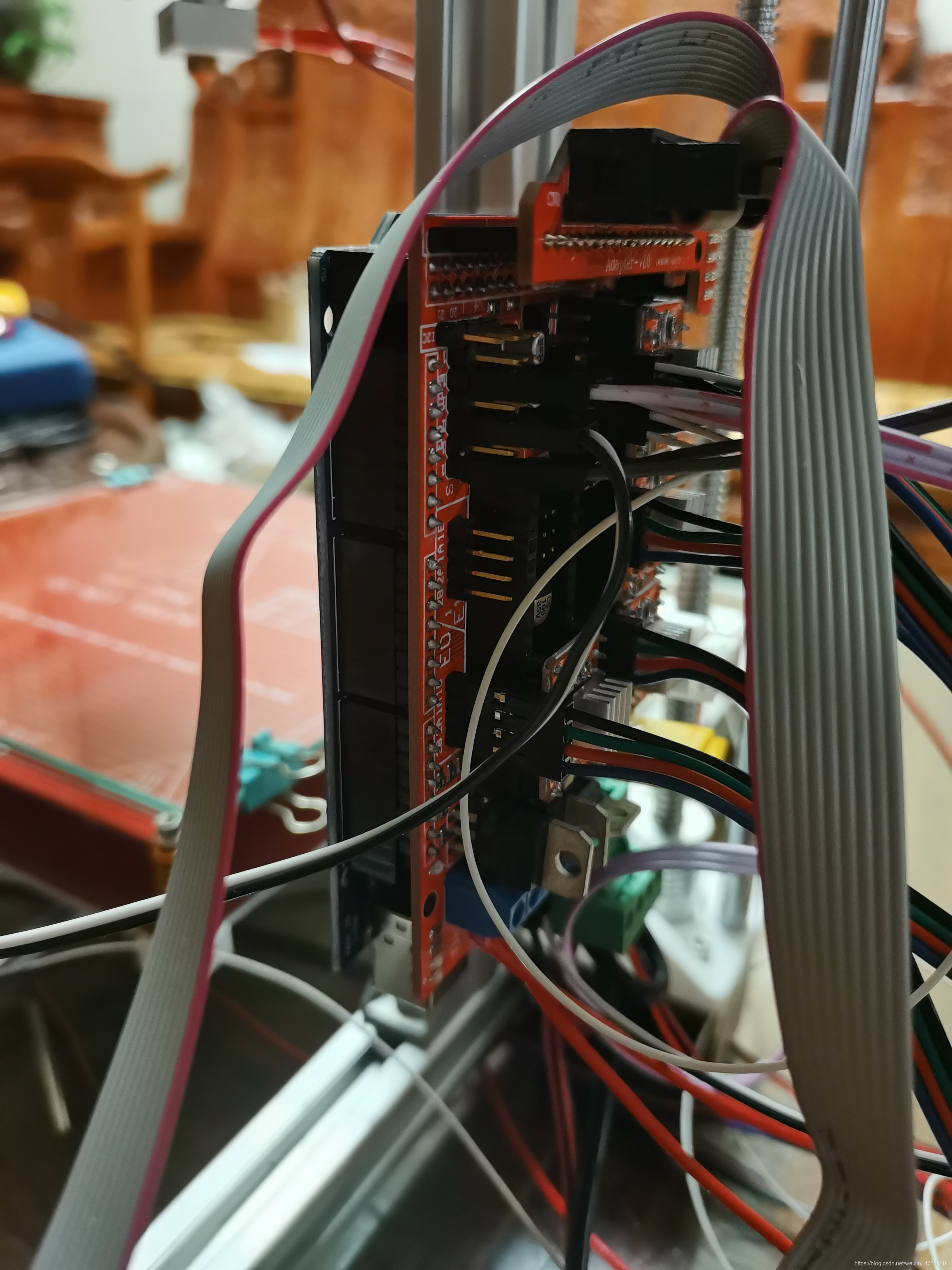

这个板子装在左侧
