常用传感器讲解八--土壤湿度传感器（XH-M214）

常用传感器讲解八–土壤湿度传感器（XH-M214）

具体讲解

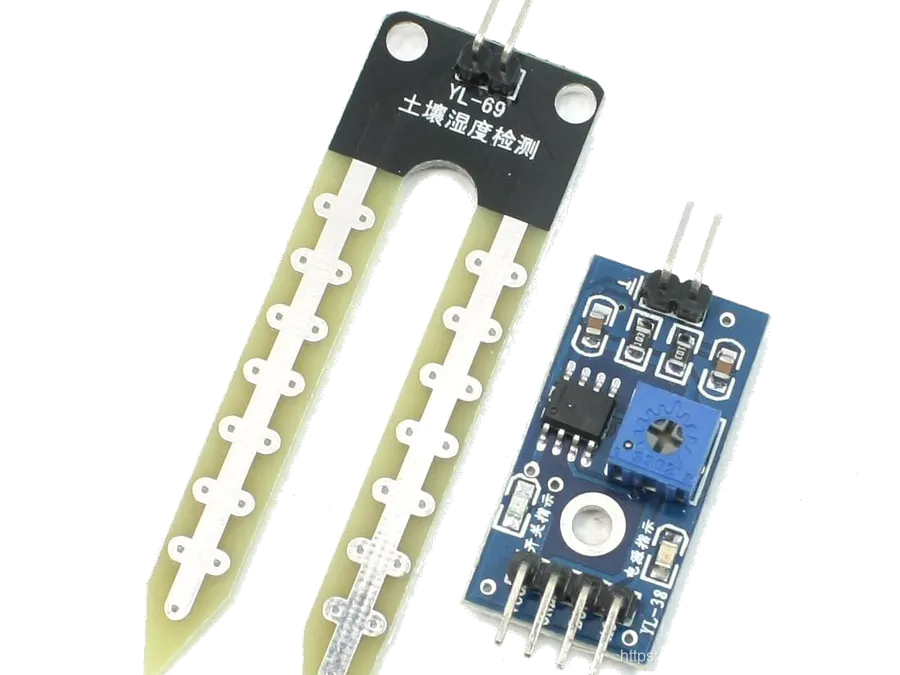

土壤水分传感器测量土壤水分随土壤电导率的变化而变化（土壤电阻随干旱而增加）。在传感器的两个电极之间测量电阻。

当超过可调整的阈值时，比较器将激活数字输出。

在开始编写代码时，我们定义了3个变量：

int sensorPin = A0;
-第一个定义了Arduino的模拟引脚

int sensorValue;
-第二个定义了Arduino读取的传感器的模拟值

int limit = 300;
第三个定义了一个限制（在这种情况下，如果sensorValue大于该限制，那么一个LED将会亮起）

---

void setup() {
Serial.begin(9600);
pinMode(13, OUTPUT);
}
之后，我们通过指示波特数（此处为9600）以及通过指示当前输出的Arduino的第十三引脚（LED引脚）来初始化串行监视器。

---

void loop() {
sensorValue = analogRead(sensorPin);
我们将sensorValue定义为Arduino读取的值。

Serial.println("Analog Value : ");
Serial.println(sensorValue);
我们在串行监视器上显示sensorValue。

if (sensorValue<limit) {
digitalWrite(13, HIGH);
}
else {
digitalWrite(13, LOW);
}
delay(1000);
}
如果sensorValue小于限制，那么这部分代码可以使LED点亮。否则，LED保持熄灭。

电路连接

连接数
Arduino的->比较器
3V-> VCC

地线->地线

A0-> A0

比较器->传感器
±> +

–>-

Arduino的-> LED
D13-> +

GND->-

在LED的+和-之间连接一个电阻。

代码部分

int sensorPin = A0;
int sensorValue;
int limit = 300;

void setup() {
 Serial.begin(9600);
 pinMode(13, OUTPUT);
}

void loop() {

 sensorValue = analogRead(sensorPin);
 Serial.println("Analog Value : ");
 Serial.println(sensorValue);

 if (sensorValue<limit) {
 digitalWrite(13, HIGH);
 }
 else {
 digitalWrite(13, LOW);
 }

 delay(1000);
}
