华为VRP平台介绍

华为VRP介绍

VRP介绍

• VRP是什么

  VRP（全称为Versatile Routing Platform)即通用路由平台，是华为在通信领域多年的研究经验结晶，是华为所有基于IP/ATM架构的书通信产品操作系统平台（一个操作系统）。运行VRP操作系统的华为产品包括路由器、局域网交换机、ATM交换机、拨号访问服务器、专用硬件防火墙等等。

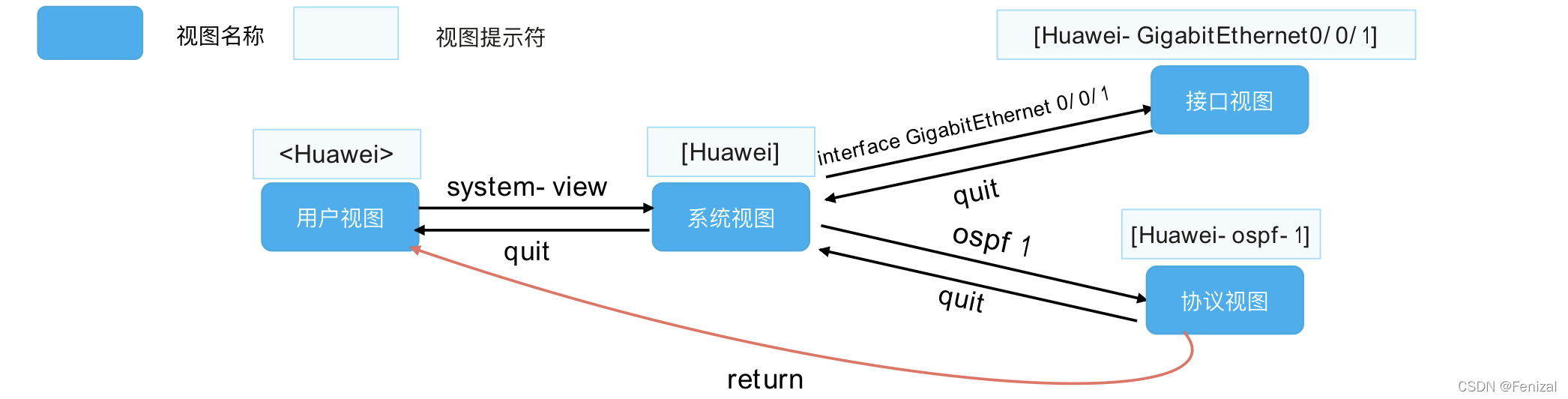

• VRP命令行视图

  VRP操作系统对不同的对象操作需要切换到不同的视图之下进行，例如对接口进行配置IP地址，则需要进入接口视图，对所运行的协议进行操作，则需要进入协议视图。



• 命令配置

  在VRP操作系统中，命令配置完之后需要保存成文件，默认是保存在vrpcfg.cfg文件中，也可以自主选择另存，但是另存之后需要配置下次开机时启动该文件才可生效（VRP5版本）。

设备连接与配置

• 连接设备

  初次链接Router，设置相应的配置，使用console口链接设备之后，使用提前下载好的终端仿真程序（Putty等等），接下来设备上电，打开PC上的终端仿真软件，打开相应的接口并配置接口上的相关参数，就可以连接上设备。

• 进行配置

  完成设备的基本配置之后，用户视图下保存配置信息（save filename.cfg），检查下次启动文件（startup save-configuration test.cfg,display starup默认下次启动使用的配置文件是vrpcfg.zip）,全部设置好之后重启设备验证。

VTY接口介绍

在正式介绍实验之前我们先来讲一下什么是VTY，VTY全称为"Virtual Teletype Terminal"即虚拟终端，也就是用户远程登录服务器进行操作时服务器开启的用于对接用户的服务接口，远程用户登录后占用vty进程，因此如果要可以远程登录一台设备，必须对它的vty进行配置。

配置包括

1. 配置登录验证方式
   • 无认证
   • 密码认证
   • schema/AAA认证模式
2. 配置用户登录后的级别
   • 0等级用户：访问级别
   • 1等级用户：监控级别
   • 2等级用户：配置级别
   • 3-15等级用户：管理级别

实验部分

实验内容：接口配置ip地址，并且部署telnet服务实验

ip地址不必多说，我们刚刚介绍了远程服务接口VTY，接下来我们来做一下配置两台直连路由器的接口IP地址，并在两台路由器上配置Telnet远程服务的实验。来加深大家对这个的理解，和对华为VRP的使用。

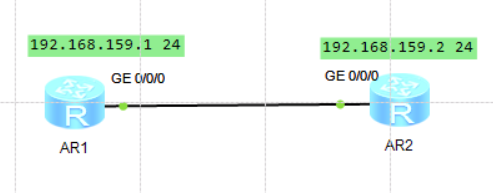

1. 建立如图所示的实验拓扑

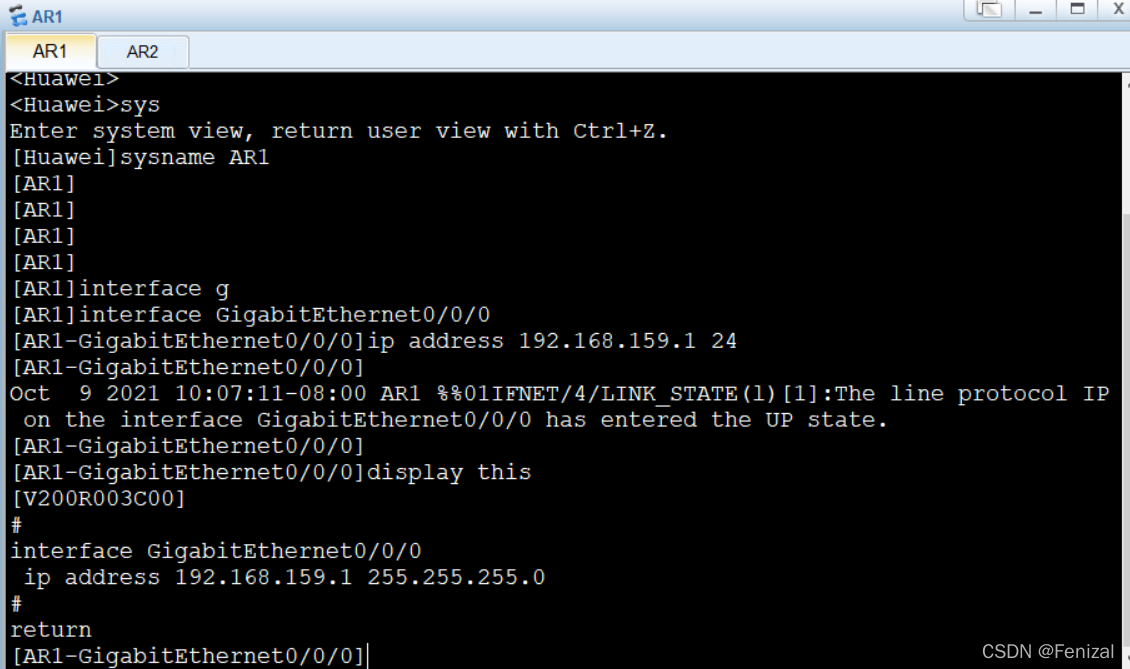

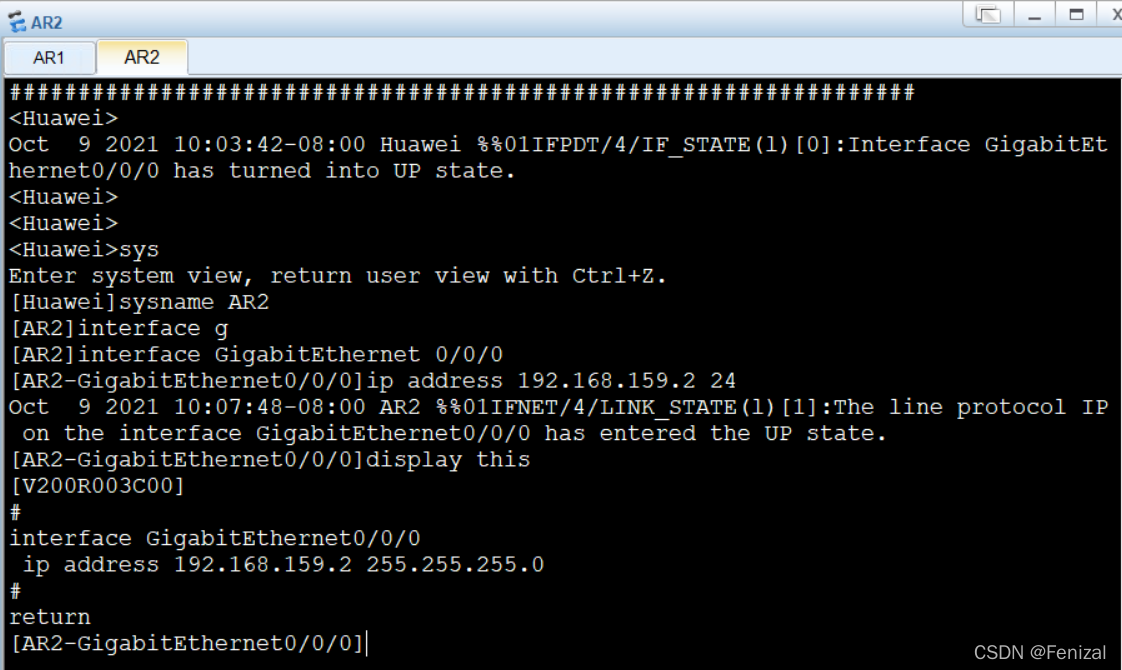

2. 在接口视图下分别配置他们的Ip地址




3. 部署Telnet服务

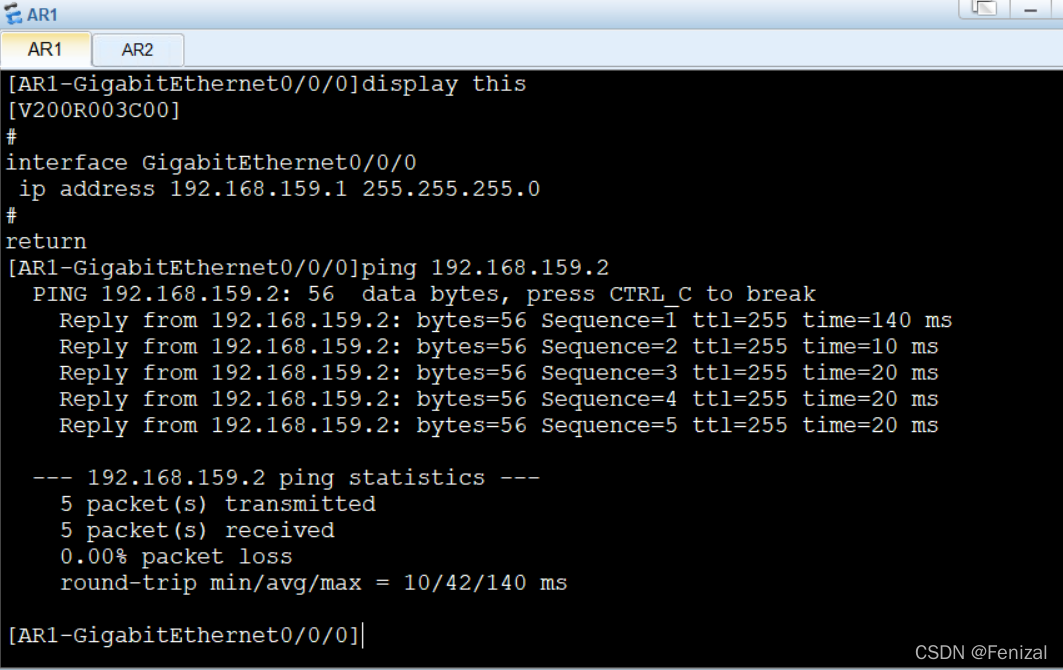

   • 连通性测试

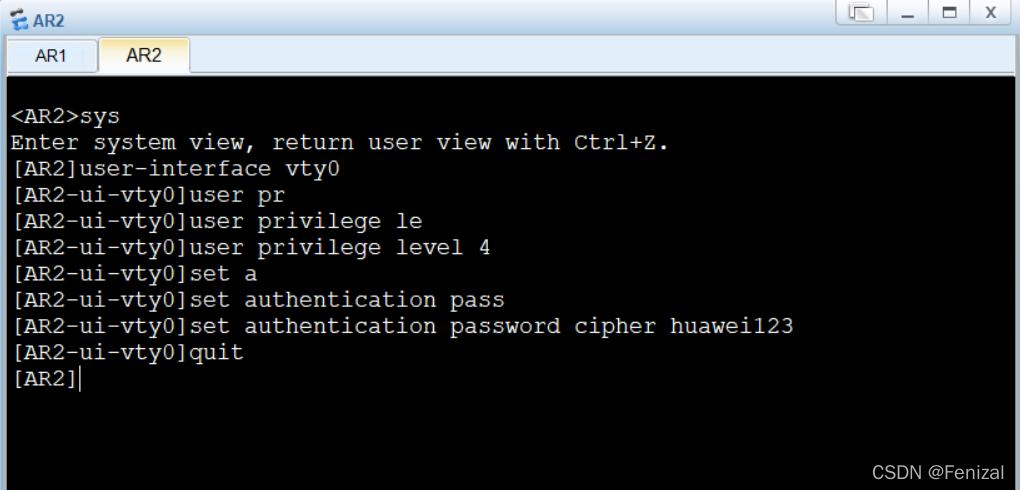

   • 开启并配置VTY

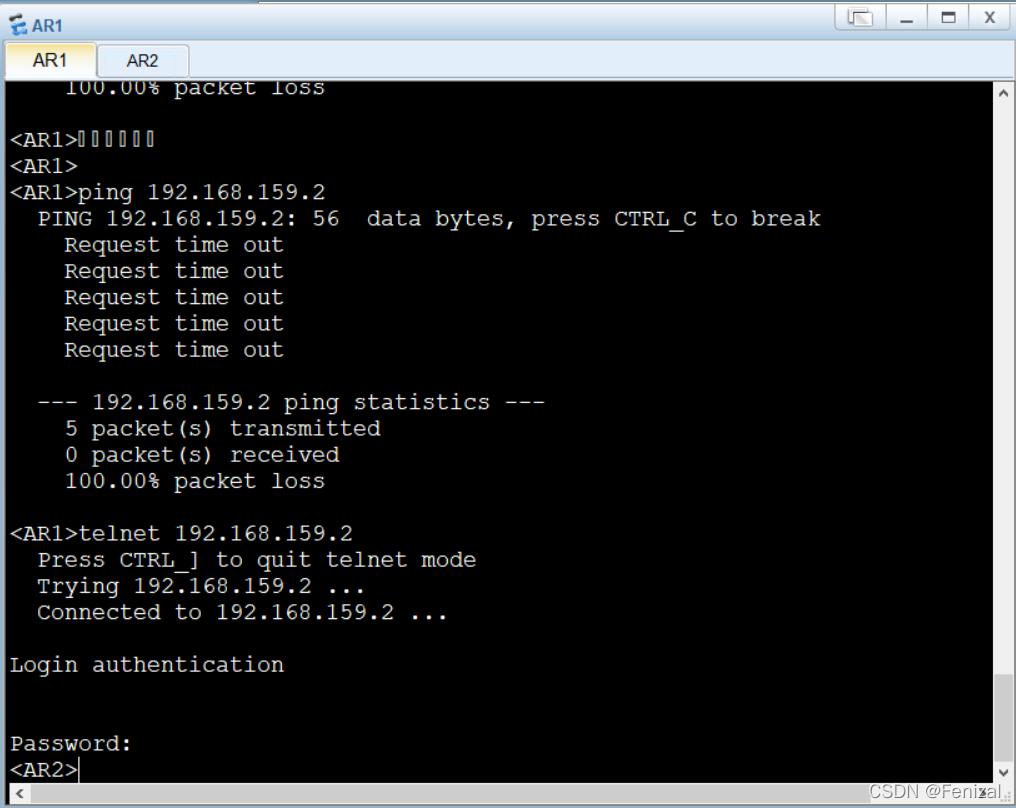

     这里我们要注意一下，远程登录的时候必须在用户视图之下，因为你是用户登陆嘛，系统视图是用来配置系统的。

4. 总结

   • 首先要配置各个端口的IP地址，配完之后检查配置保证相互之间通信正常
   • 配置VTY接口
     1. 配置认证模式
     2. 配置远程用户访问时的用户级别
   • 在用户视图下telnet测试，最终save配置的命令即可
