RS485电路设计原理图

最新推荐文章于 2025-03-18 19:15:17 发布
最新推荐文章于 2025-03-18 19:15:17 发布
阅读量3.8k 收藏 27
点赞数 3
分类专栏： 接口传输 文章标签： 芯片 接口
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_47791445/article/details/116332721
版权

1、芯片选择

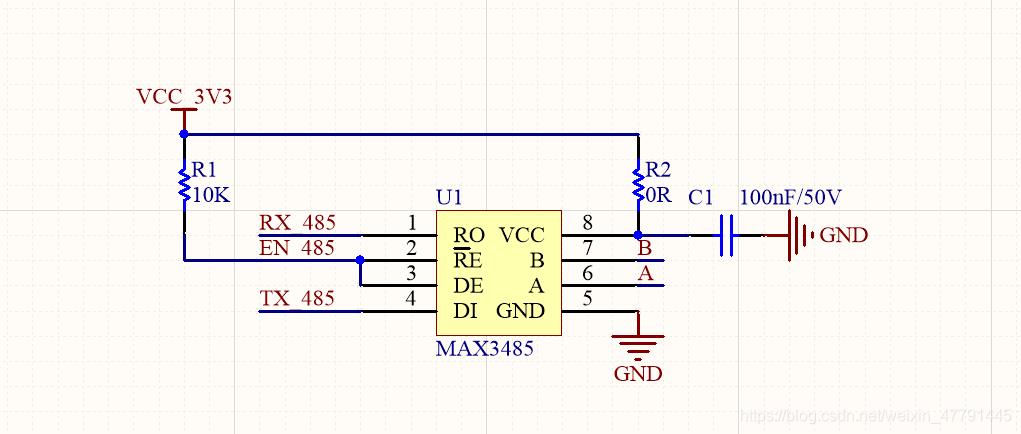

485芯片 有很多种，根据个人需要选型 ，我目前使用的是3.3V供电的工业芯片MAX3485（也可以选择5.0V供电的MAX485),数据传输速率可高达10Mbps。



2、接口电路

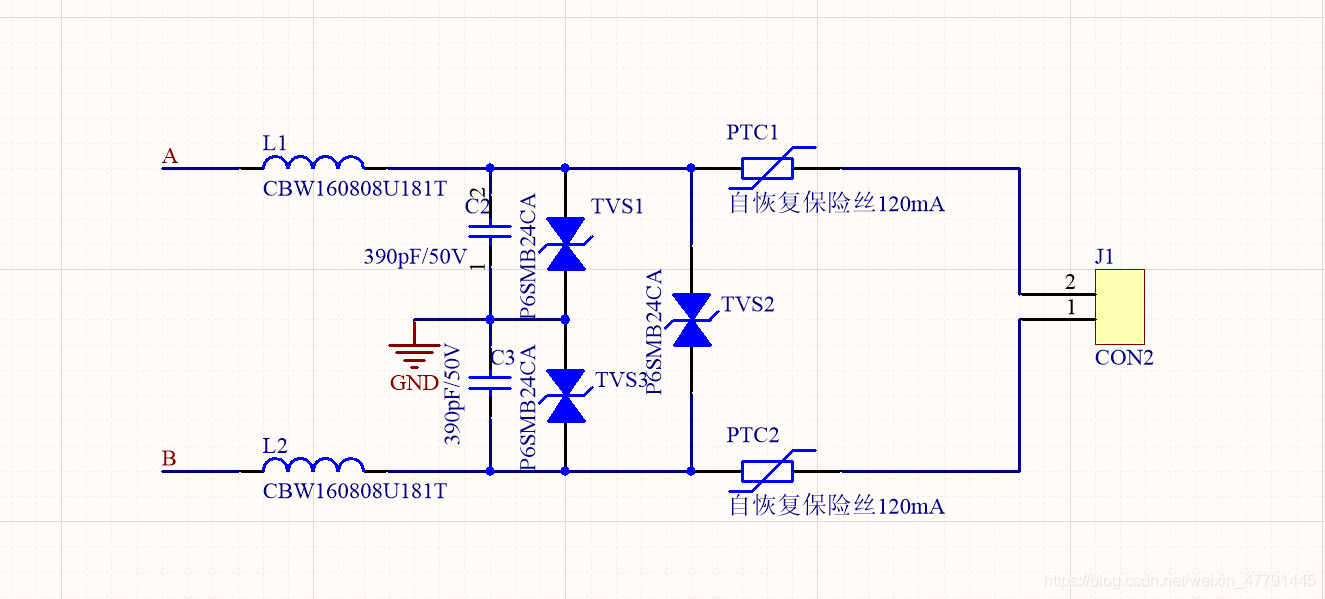

485需要做防雷考虑、瞬态过电压抑制、阻抗匹配等
