Creo/Proe 入门基础教程（三）

本文章继续接着《Creo/Proe 入门基础教程（二）》的内容往下介绍：

2、绘制草图

    草图绘制就是建立2D的截面图，然后以此截面生成拉伸、旋转等 特征实体。构成2D截面的要素有3个：2D几何图形（Geometry）数 据、尺寸（Dimension）数据和2D几何约束（Alignment）数据。用户 在草图绘制环境下，绘制大致的2D几何图形形状，不必是精确的尺寸值，然后再修改尺寸值，系统会自动以正确的尺寸值来修正几何形状。除此之外，Creo Parametric对2D截面上的某些几何图形会自动假设某些关联性，如对称、对齐、相切等限制条件，以减少尺寸标注的困难，并达到全约束的截面外形。

2.3 编辑草图

“编辑”面板提供了2D设计环境中的“镜像”“修剪”等功能。

单纯地使用上面所讲述的绘制图元按钮只能绘制一些简单的基本图形，要想获得理想的复杂截面图形，就必须借助于草图编辑按钮对基本图元对象进行位置、形状的调整。

2.3.1 镜像

    镜像功能是对拾取到的图元进行镜向复制。这种功能可以提高绘图效率，减少重复操作。

在绘图过程中，经常会遇到一些对称的图形，这时就可以创建半个截面，然后加以镜像。

操作步骤如下：

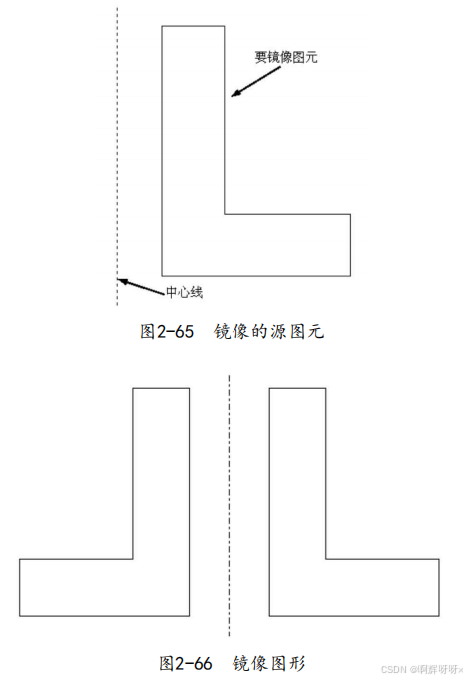

（1）绘制源图元。在进行镜像操作之前首先要保证草绘中包括一条中心线，同时要绘制出要进行镜像的图元，如图2-65所示。

（2）选取图元。用鼠标选取要镜像的一个图元，选择多个图元时要按住Ctrl键。被选中的图元会以红色加亮显示。

（3）执行命令。单击“草绘”功能区“编辑”面板上的“镜像”按钮。

（4）选取中心线。在提示下单击一条中心线作为镜像的中心线，如图2-65所示。系统对于所选取的中心线镜像所有选取的几何形状，结果如图2-66所示。

使用一侧的尺寸来求解另一侧。这样就减少了求解截面所必需的尺寸数。

2.3.2 旋转调整大小

旋转调整大小就是将所绘制的图形以某点为中心旋转一个角度，对选取的图元按比例进行缩放。

操作步骤如下：

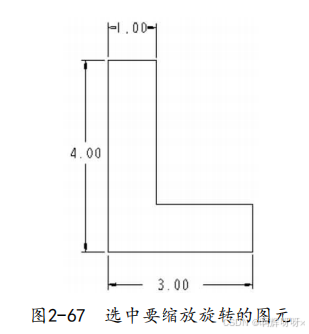

（1）选取旋转缩放图元。选择要缩放旋转的图元，可以是整个截面也可以是单个图元。按住Ctrl键可同时选取多个图元，选中的图元加亮显示，如图2-67所示。

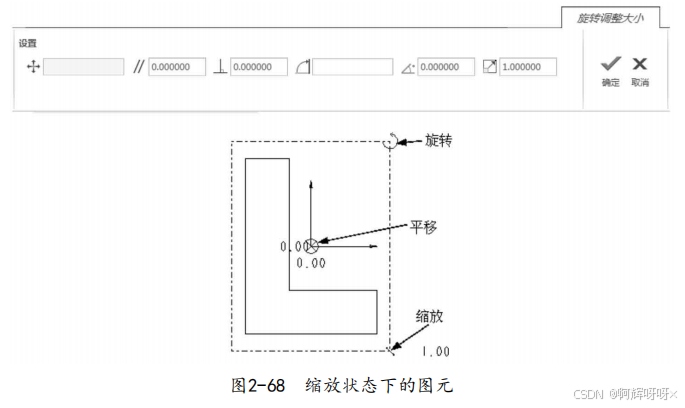

（2）执行命令。单击“草绘”功能区“编辑”面板上的“旋转调整大小”按钮 ，打开“旋转调整大小”操控板，同时图元上会出现“缩放”“旋转”“平移”图柄，如图2-68所示。

对图形进行缩放和旋转操作，还可以进行平移操作。在“旋转调整大小”操控板中输入一个缩放值和一个旋转值，可以精确地控制缩放比例和旋转角度。还可以通过手动方式进行以下调节：

❶ 拖动“缩放”图柄可修改截面的比例。

❷ 拖动“旋转”图柄可旋转截面。

❸ 拖动“平移”图柄可移动截面或使所选内容居中。

注意：要移动一个图柄，请单击该图柄并将它拖动到一个新的位置。

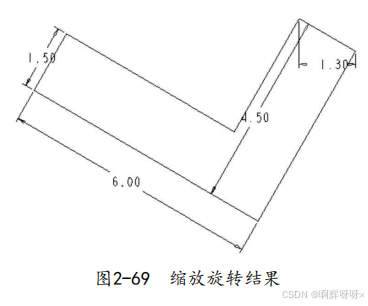

（3）完成旋转缩放。调整完成后，在“旋转调整大小”操控板中单击“确定”按钮 或者单击鼠标中键，如图2-69所示为图2-68进行缩放1.5倍，旋转60度后的结果。

2.3.3 修剪

在草图的编辑工作中，修剪工作是必不可少的，通过修剪可以去除图元多余的部分。

使用“删除段”命令可以将被其他线条分割的部分删除，如果是独立线条则该线条被整体删除。

操作步骤如下：

（1）执行命令。单击“草绘”功能区“编辑”面板上的“删除段”按钮 。

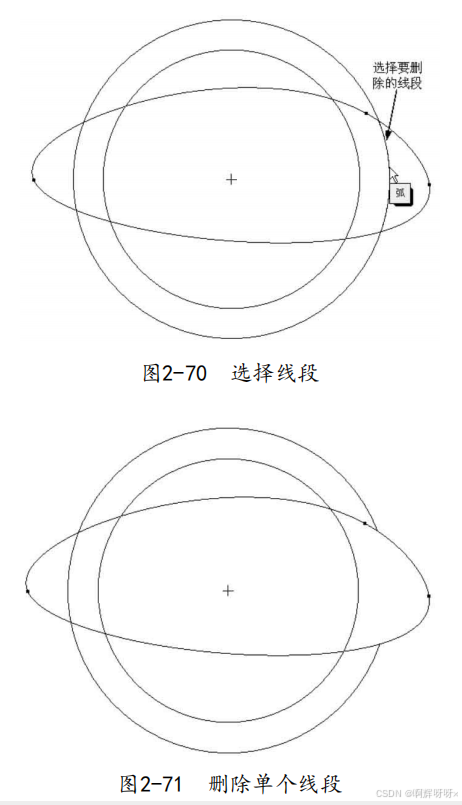

（2）删除选择的线段。单击要删除的线段，如图2-70所示，该线段即被删除，如图2-71所示。

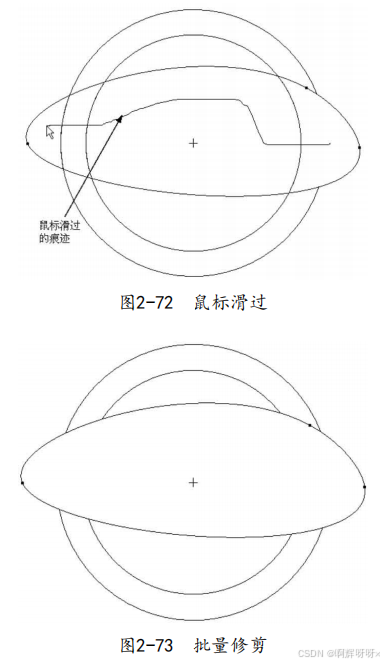

（3）批量删除线段。如果要删除多个线段，可以按住鼠标左键，让鼠标滑过要删除的线段，如图2-72所示，则这些部分将被删掉，如图2-73所示。

2.3.4 拐角

操作步骤如下：

（1）执行命令。单击“草绘”功能区“编辑”面板上的“拐角”按钮。选取要修剪的两个图元。

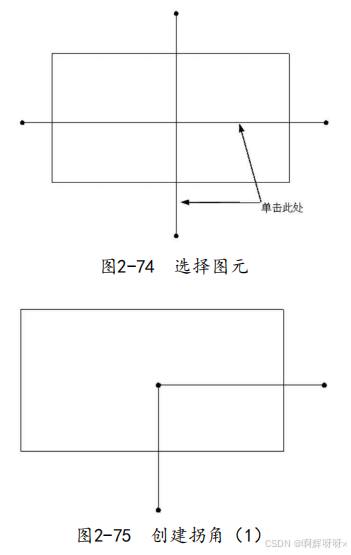

（2）相交图元修剪。在要保留的图元部分上，单击任意两个图元，如图2-74所示。系统将这两个图元一起修剪，如图2-75所示。

（3）不相交图元修剪。在修剪过程中选择的两个图元不必相交，如图2-76所示；两个图元会自动延伸到相交状态，如图2-77所示。

2.3.5 分割

在草绘中可将一个截面图元分割成两个或多个新图元。如果该图元已被标注，则使用“分割”按钮之前删除尺寸。

操作步骤如下：

（1）执行命令。单击“草绘”功能区“编辑”面板上的“分割”按钮 。

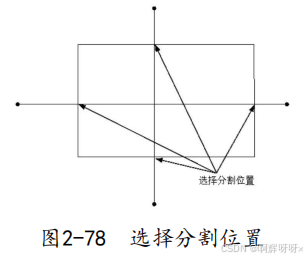

（2）分割图元。在要分割的位置单击图元，分割点显示为图元上红色的点，在相交位置分割该图元，如图2-78所示。

注意：要在某个交点处分割一个图元，在该交点附近单击，系统会自动捕捉交点并创建分割。

2.4 尺寸的标注和编辑

    当草绘某个截面时，系统会自动标注几何图形。这些尺寸被称为“弱”尺寸，因为系统在创建和删除它们时并不给予警告。弱尺寸显示为灰色。

    也可以添加自己的尺寸来创建所需的标注形式。用户尺寸被系统认为是“强”尺寸。添加强尺寸时，系统自动删除不必要的弱尺寸和约束。

2.4.1 尺寸标注

1．创建线性尺寸

在草绘器中可以使用尺寸命令来创建各种线性尺寸。

线形标注尺寸主要有以下几类。

（1）线长度：要标注一条线段的长度。

操作步骤如下：

❶ 单击“草绘”功能区“尺寸”面板上的“尺寸”按钮 ，然后选取线（或者分别单击该线段的两个端点）。

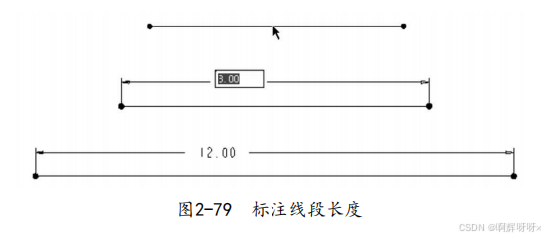

❷ 单击鼠标中键以确定尺寸放置位置即可，如图2-79所示。

❸ 在文本框中修改尺寸数值，更改直线的长度，按Enter键确定。

（2）两条平行线间的距离。

操作步骤如下：

❶ 单击“草绘”功能区“尺寸”面板上的“尺寸”按钮 ，选取这两条直线。

❷ 单击鼠标中键以放置该尺寸，如图2-80所示。

❸ 在文本框中修改尺寸数值，更改直线间的距离，按Enter键确定。

（3）点到线的距离。

操作步骤如下：

❶ 单击“草绘”功能区“尺寸”面板上的“尺寸”按钮 ，依次选取直线和点。

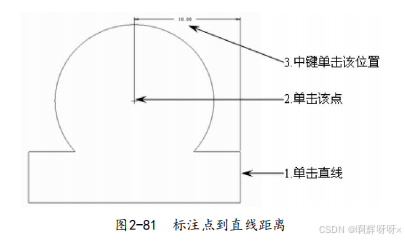

❷ 单击鼠标中键以放置该尺寸，如图2-81所示。

❸ 在文本框中修改尺寸数值，更改点到线的距离，按Enter键确定。

（4）两点间的距离。

操作步骤如下：

❶ 单击“草绘”功能区“尺寸”面板上的“尺寸”按钮，然后选取这两点。

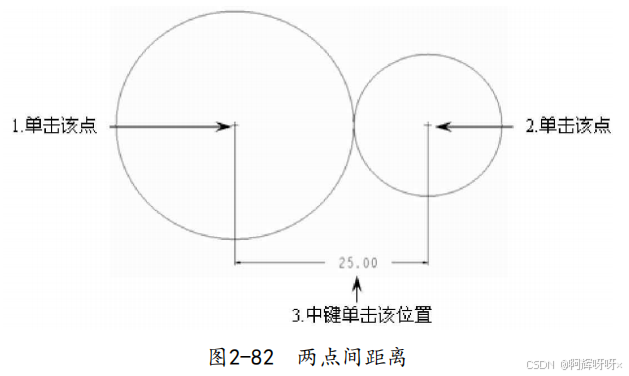

❷ 单击鼠标中键以放置该尺寸，如图2-82所示。

❸ 在文本框中修改尺寸数值，更改两点间的距离，按Enter键确定。

注意：因为中心线是无穷长的，所以不能标注其长度。当在创建两个圆弧之间或圆的延伸段创建（切点）尺寸时，仅可用水平和垂直标注。在距拾取点最近的切点处创建尺寸。

2．创建角度尺寸

角度尺寸用来度量两直线之间的夹角或者两个端点之间弧的角度。

（1）创建直线间的角度

❶ 单击“草绘”功能区“尺寸”面板上的“尺寸”按钮 ，然后选取第一条直线。

❷ 选取第二条直线。

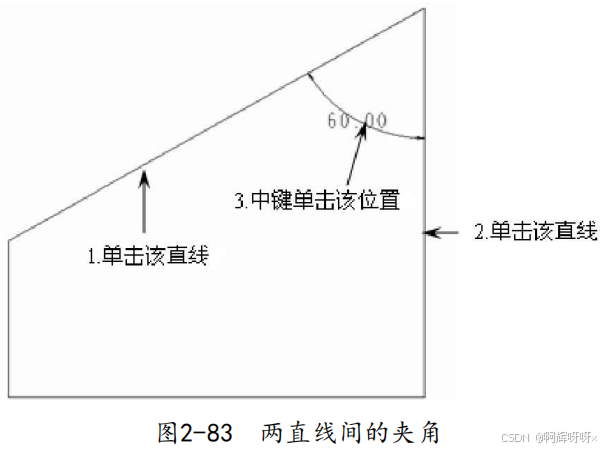

❸ 单击鼠标中键来选择尺寸放置位置，如图2-83所示。

❹ 放置尺寸的地方确定角度的测量方式（锐角或钝角）。

（2）创建圆弧弧长

操作步骤如下：

❶ 单击“草绘”功能区“尺寸”面板上的“尺寸”按钮 ，单击圆弧的两个端点。

❷ 单击该圆弧表示要创建该圆弧的弧长尺寸。

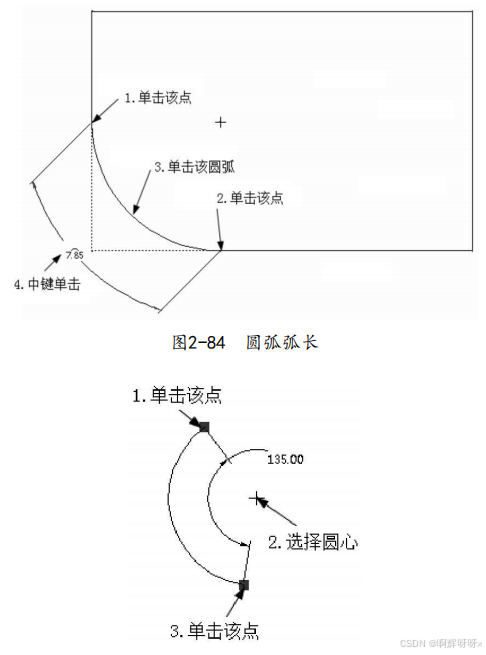

❸ 单击鼠标中键来放置该尺寸，如图2-84所示。

（3）创建圆弧角度

操作步骤如下：

❶ 单击“草绘”功能区“尺寸”面板上的“尺寸”按钮 ，单击圆弧的一个端点、圆心、另一端点。

❷ 单击鼠标中键来放置该尺寸，如图2-85所示。

3．创建直径尺寸

操作步骤如下：

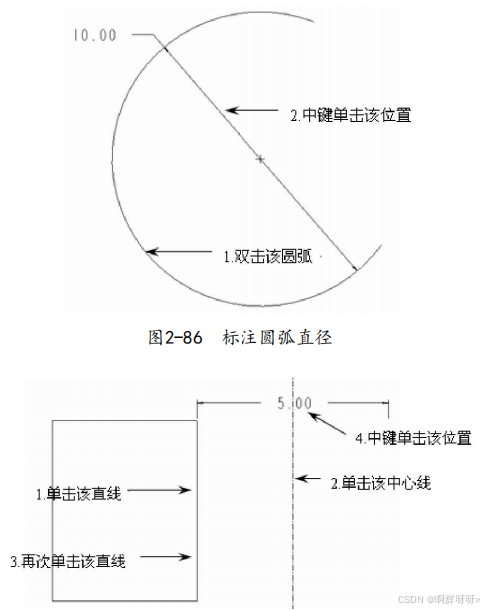

（1）创建圆弧和圆上的直径尺寸单击“草绘”功能区“尺寸”面板上的“尺寸”按钮 ，然后在弧或圆上双击，并单击鼠标中键来放置该尺寸，如图2-86所示。

（2）创建旋转截面的直径尺寸单击“草绘”功能区“尺寸”面板上的“尺寸”按钮 ，选取要标注的图元，接着选取要作为旋转轴的中心线。然后选取图元。最后单击鼠标中键来放置该尺寸，如图2-87所示。

注意：旋转特征的直径尺寸延伸到中心线以外，表示是直径尺寸而不是半径尺寸。

2.4.2 尺寸编辑

在标注完尺寸后，可以对尺寸值和尺寸位置进行修改。

操作步骤如下：

（1）选取要修改的尺寸。

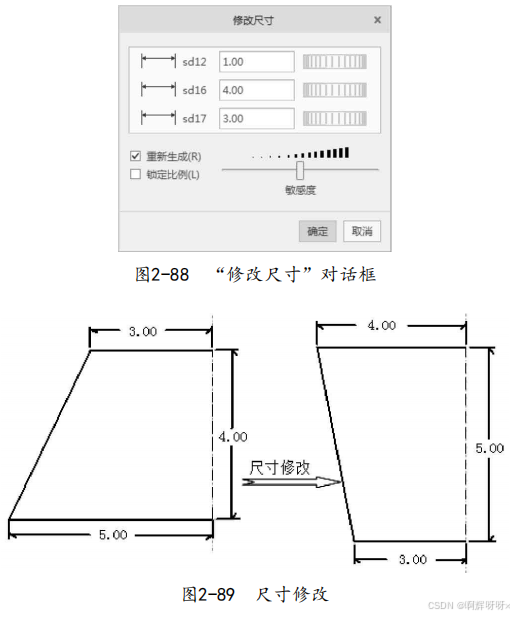

（2）选取要修改的所有尺寸，单击“草绘”功能区“编辑”面板上的“修改”按钮 ，系统打开如图2-88所示的“修改尺寸”对话框。所选取的每一个图元和尺寸值出现在“尺寸”列表中。

    在该对话框的下部有两个复选框： “重新生成”和“锁定比例”。如果选中“重新生成”复选框，则在拖动该轮盘或键盘输入数值后，动态地更新用户的几何图形；选中“锁定比例”复选框后，在修改一个尺寸时，其他相关的尺寸也随之变化，从而可以保证草图轮廓整体形状不变。

（3）在“尺寸”列表中，单击需要的尺寸值，然后输入一个新值。也可以单击并拖动要修改的尺寸旁边的旋转轮盘。要增加尺寸值，向右拖动该旋转轮盘。要减少该尺寸值，向左拖动该旋转轮盘。在拖动该轮盘时，系统动态地更新用户的几何图形。

（4）重复步骤（3），修改列表中的其他尺寸。

（5）单击“确定”按钮，重新生成截面并关闭对话框，如图2-89所示。

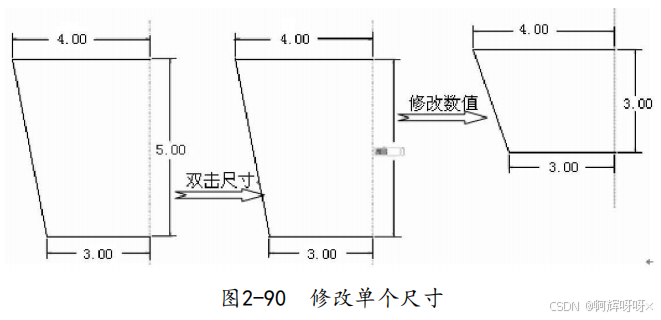

在绘图窗口中双击需要修改的尺寸，可以修改单个尺寸值。如图2-90所示，单击该尺寸，就会出现一个尺寸值文本框，在该文本框中编辑尺寸值，然后按Enter键或单击即可修改尺寸值，图形也随之更新。

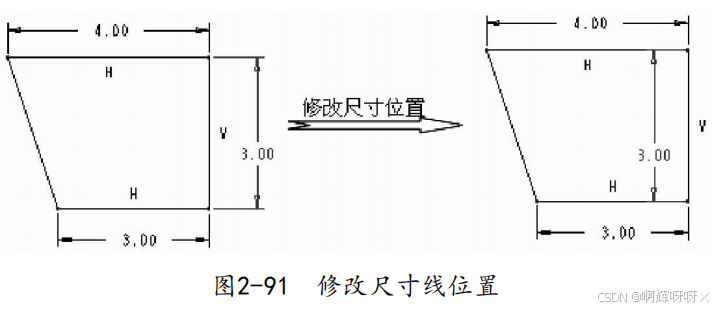

如果要修改尺寸的位置可以用鼠标选择该尺寸线并按住鼠标左键，用鼠标拖动尺寸线到合适的位置放开鼠标即可，如图2-91所示。

2.5 几何约束

几何约束是指草图对象之间的平行、垂直、共线和对称等几何关系，几何约束可以替代某些尺寸标注，更能反映出设计过程中各草图元素之间的几何关系。

2.5.1 设定几何约束

在草绘器中可以设定智能的几何约束，也可以根据需要人工来设定几何约束。

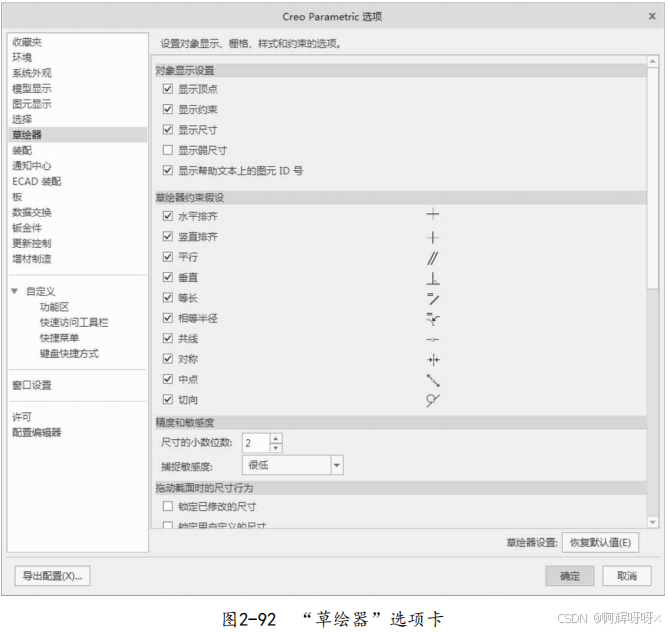

选择“文件”→“选项”命令，可以打开“Creo Parametric选项”对话框，选择“草绘器”选项卡，如图2-92所示。

在“草绘器约束假设”选项组中有多个复选框，每个复选框代表一种约束，选中复选框以后系统就会相应地开启自动设置约束。

操作步骤如下：

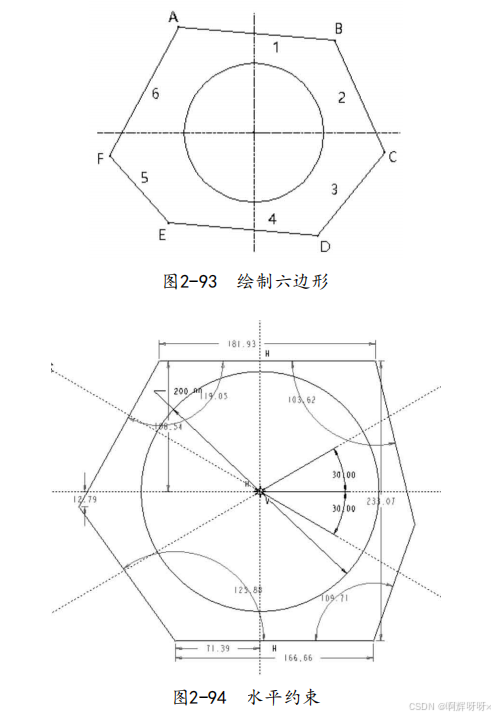

（1）绘制六边形。单击“草绘”功能区“草绘”面板上的“线”按钮 ，在圆外连续绘制6条首尾相接的直线1、2、3、4、5、6（顺时针排列）。6个顶点也顺时针排列。在直线6要收尾时，会发现，系统在直线1的起点会出现红色圆圈样式的捕捉点，单击捕捉点，构成不规则六边形，结果如图2-93示。

（2）添加水平约束。单击“草绘”功能区“约束”面板上的“水平”按钮 ，单击直线1和4，使其水平，如图2-94所示。

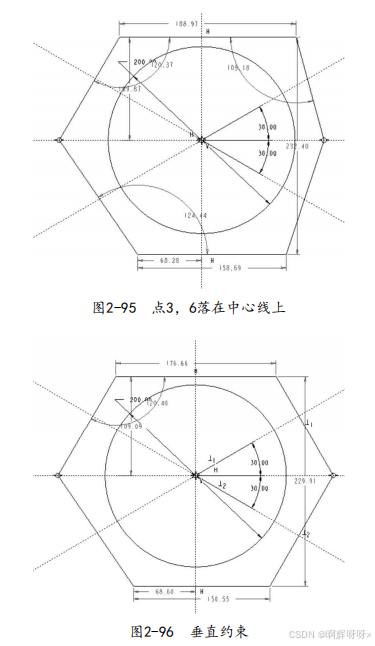

（3）添加重合约束。单击“草绘”功能区“约束”面板上的“重合”按钮 ，单击点3，再单击水平中心线，使点3移到水平中心线上。同理移动点6，结果如图2-95所示。

（4）添加垂直约束。单击“草绘”功能区“约束”面板上的“垂直”按钮 ，单击直线2，再单击中心线1，系统使直线2和中心线1垂直。同理使直线3和中心线2垂直，结果如图2-96所示。

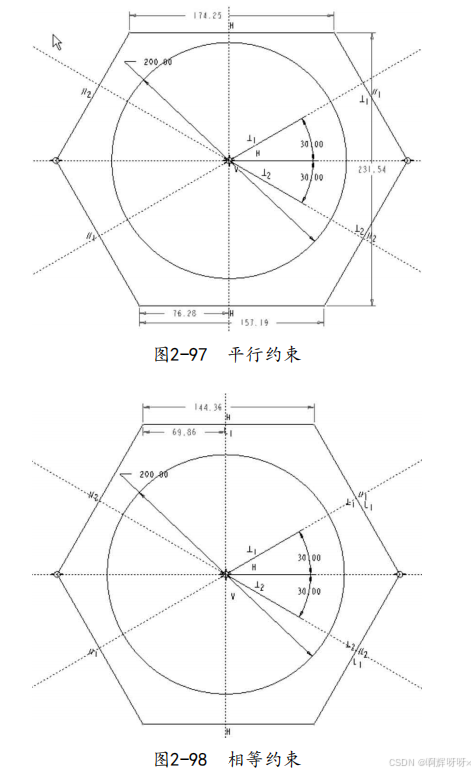

（5）添加平行约束。单击“草绘”功能区“约束”面板上的“平行”按钮 ，选取直线2和5，两直线便会互相平行。同理使直线3和6平行，结果如图2-97所示。

（6）添加相等约束。单击“草绘”功能区“约束”面板上的“相等”按钮 ，选取直线1和2，两线段便等长。同理使直线2和3相等，结果如图2-98所示。

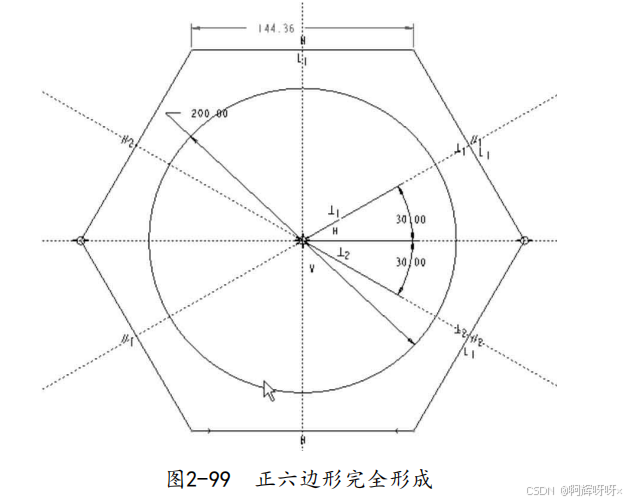

（7）添加对称约束。单击“草绘”功能区“约束”面板上的“对称”按钮 ，选取竖直中心线，然后选取点4和5，系统进行运算会使两点关于竖直中心线对称。结果如图2-99所示。这时如果再给图元增加约束，系统就会提示约束冲突，要求用户删除一个原有约束，或者撤销当前约束。

2.5.2 修改几何约束

草绘几何图形时，系统使用某些假设来帮助定位几何图形。当光标出现在某些约束公差内时，系统捕捉该约束并在图元旁边显示其图形符号。单击选取位置前，可以进行下列操作：

（1）右击来禁用约束。要再次启用约束，再次右击即可。

（2）按住Shift键的同时右击来锁定约束。重复刚才的动作即可解除锁定约束。

（3）当多个约束处于活动状态时，可以使用Tab键改变活动约束。以灰色出现的约束称为“弱”约束。系统可以移除这些约束，而不加以警告。可以用“草绘”菜单中的“约束”命令来添加用户自己的约束。

    可以单击“操作”面板下的“转换到”→“强”命令，将弱约束转变成强约束。加强那些不想让系统删除的系统约束。首先单击要强化的约束，然后单击“操作”面板下的“转换到”→“强”命令，约束即被强化。

注意：加强某组中一个约束时（例如，“相等长度”），整个组都将被加强。

至此，Creo/Proe软件中编辑草图的相关命令、尺寸的标注与编辑以及几何约束等相关内容已介绍完成。
