Console线连接交换机路由器等设备

一、工具准备

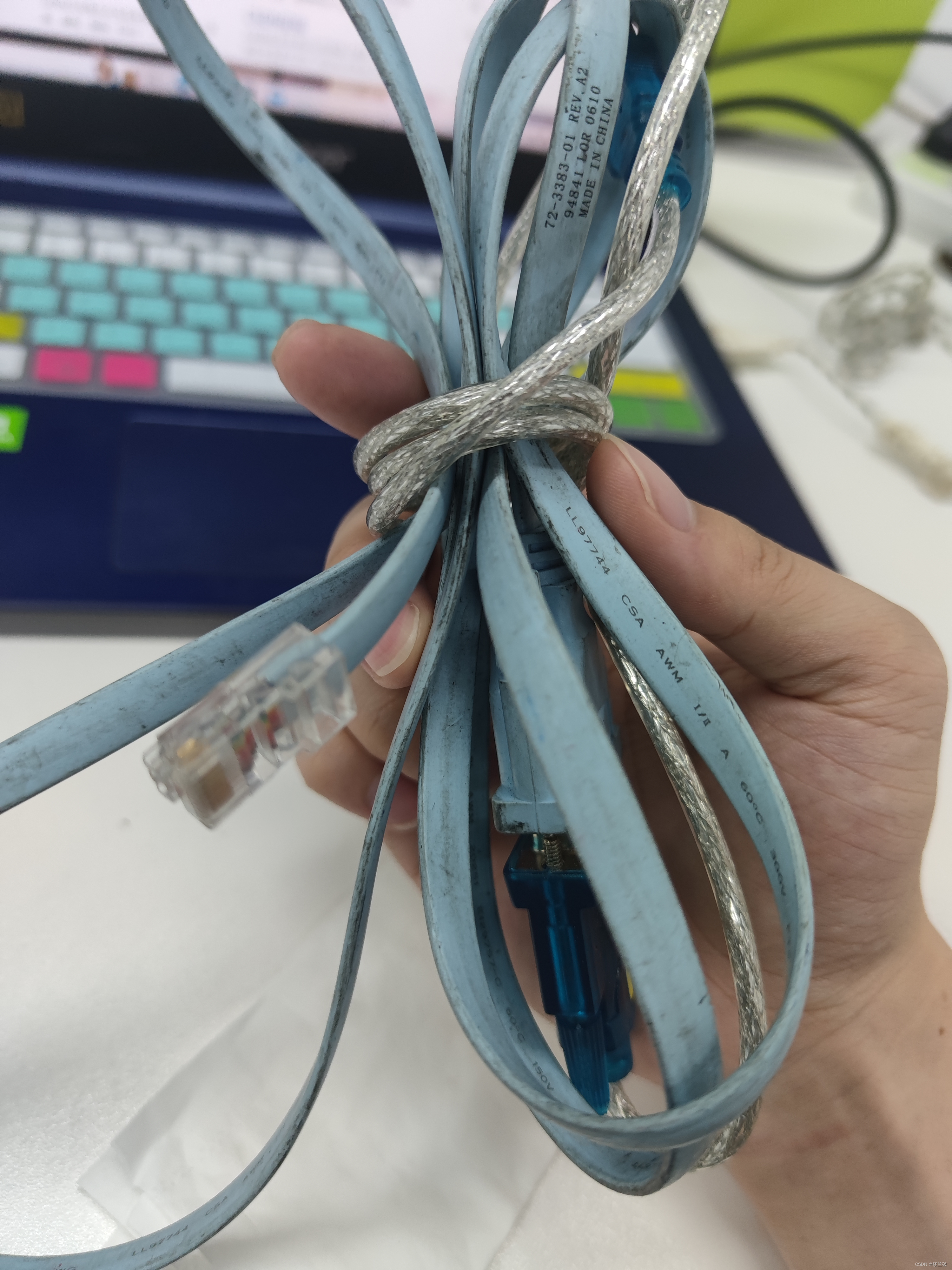

1.一根console线

2.一台电脑

3.一台交换机或路由器等网络设备

 4.Mobaxterm (好用！！)

 附网盘下载链接：

链接：https://pan.baidu.com/s/1Na9ysBYdPhDsTlxrEM3W0g?pwd=1234
提取码：1234

二、进入正题

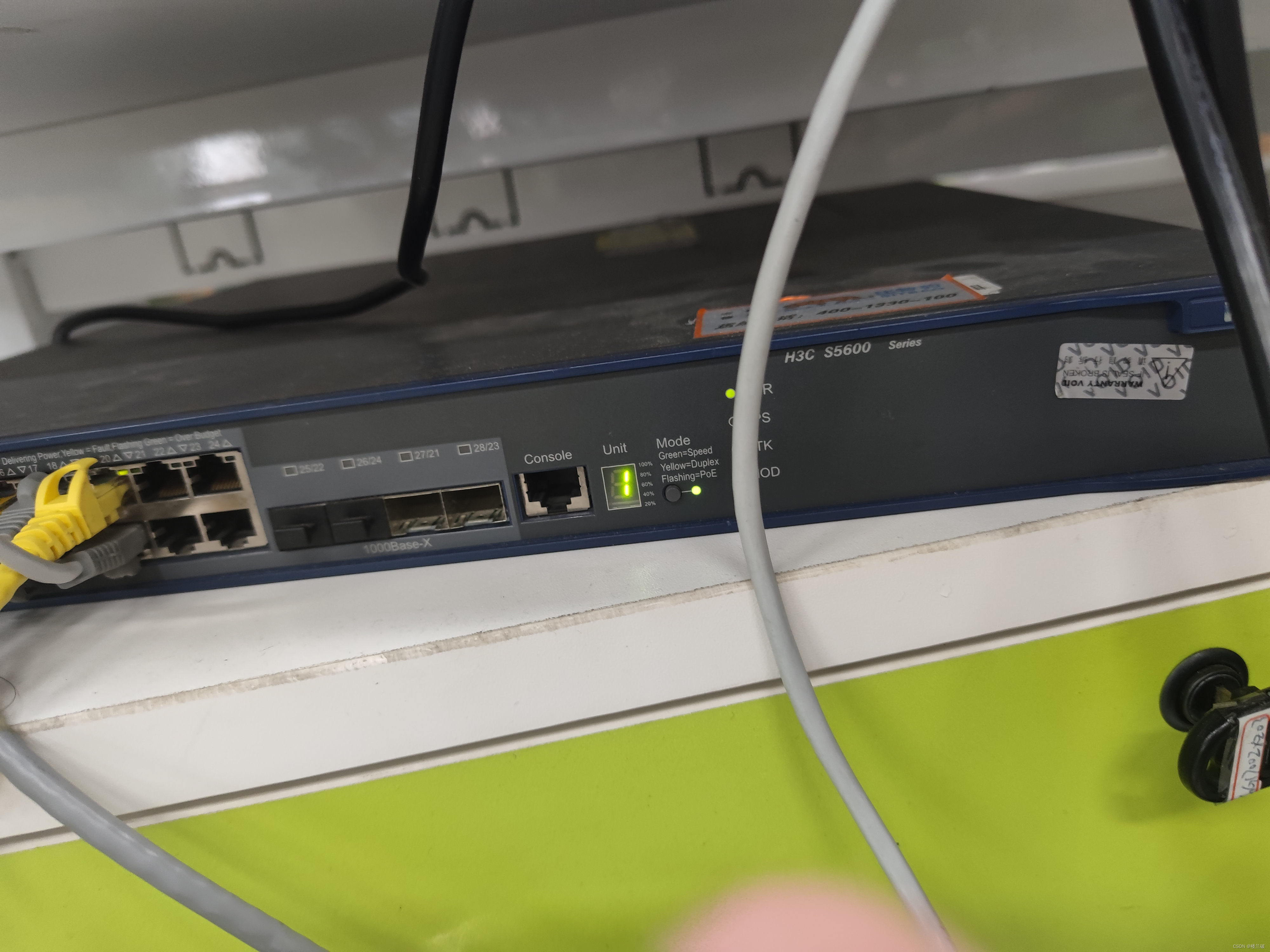

1.console线连接电脑以及交换机（就是两头插）

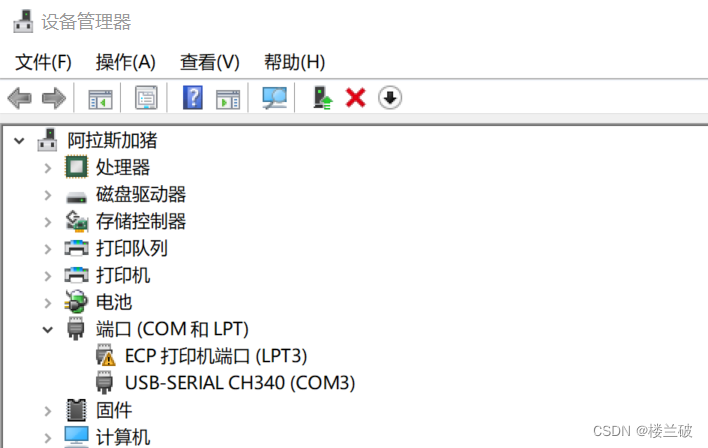

2.进入设备管理器查看通信端口（win10系统示例）

鼠标右键左下角开始按钮，点击设备管理器，查看console线所用的通信端口（我的是com3）

（注：①如果设备管理器中没有通信端口，可在设备管理器左上角点击操作按钮，点击添加过时硬件，按照指示即可添加成功（有需要可出文章）

②如果端口全部黄色感叹号，可右键com口卸载，再在操作中重新添加

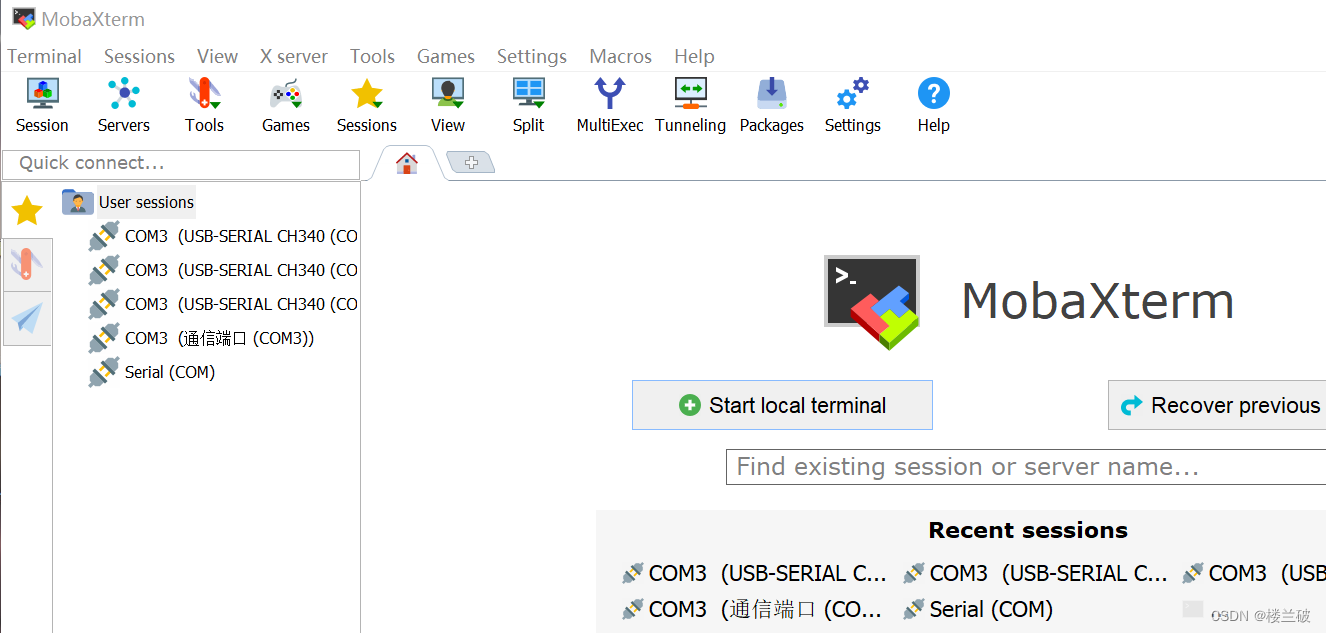

 3.进入mobaxterm连接交换机

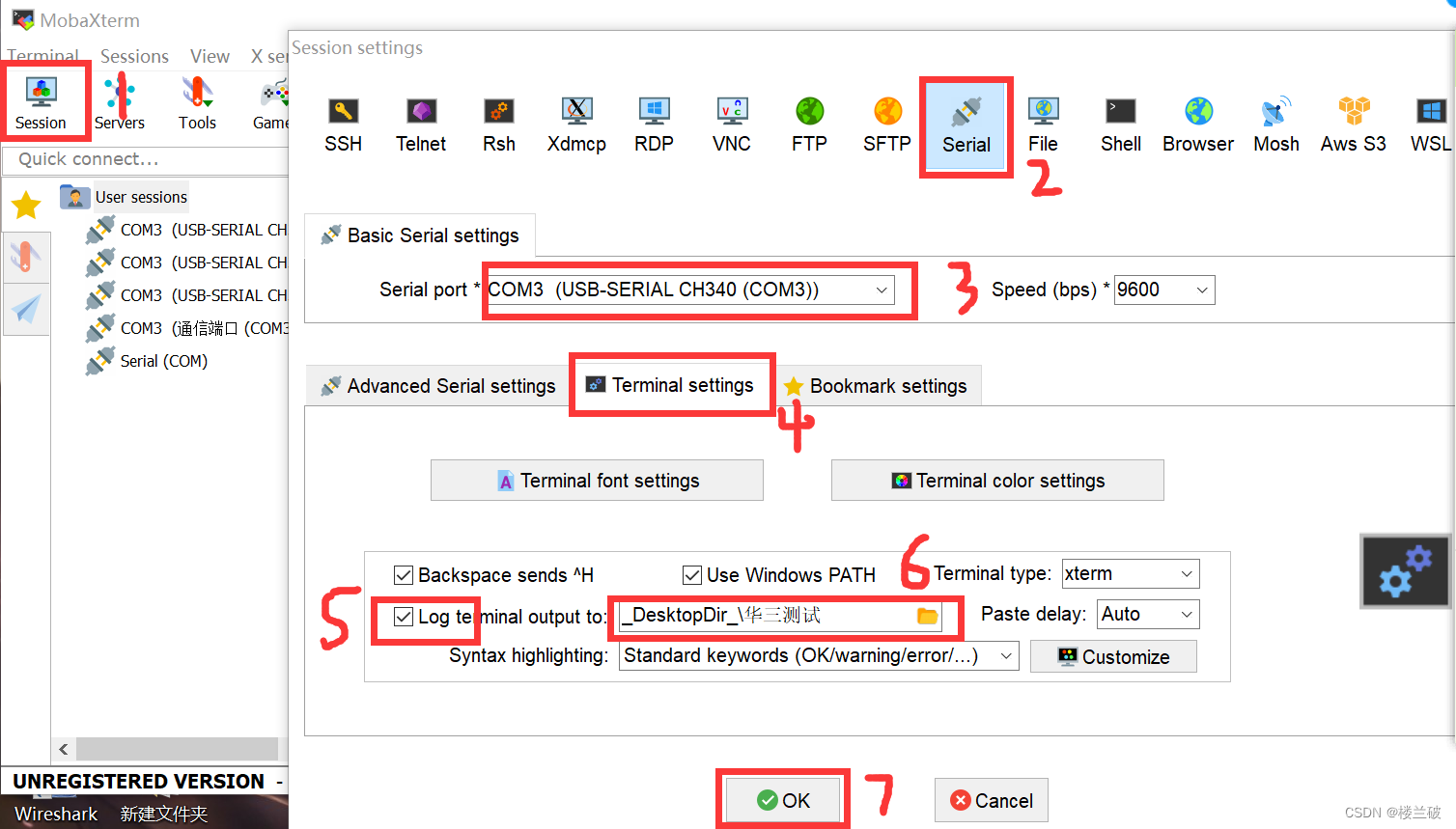

3.1 进入mobaxterm点击session（1），点击serial（2），选择com口（3）（根据自己电脑的com号来选择），点击terminal settings（4），勾选log （将在交换机或者路由器上打的命令以及所显示的所有内容记录下来）（5），选择记录内容的保存路径（6），点击🆗进入（7）

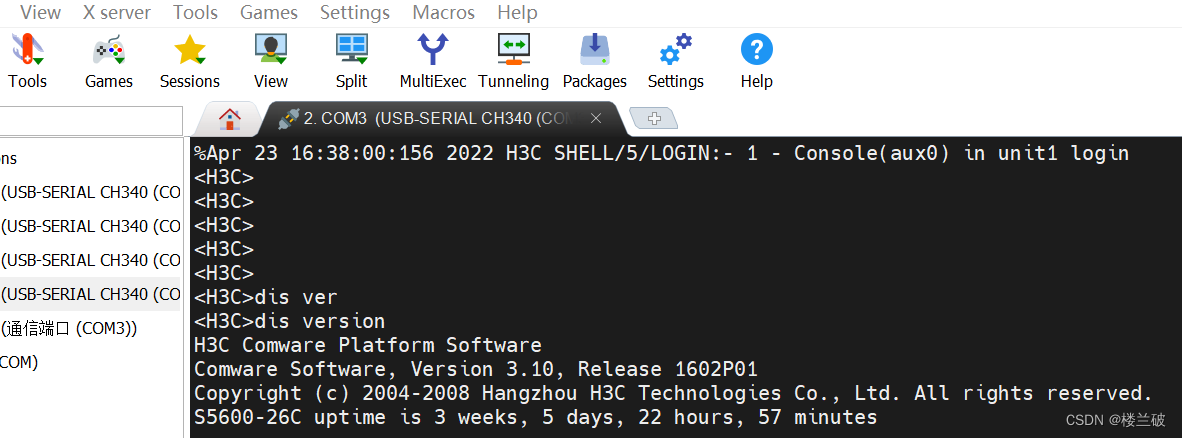

 4.进入交换机系统视图

enter键进入命令行模式，输入对应账号和密码，进入设备，输入巡检命令

5.退出以及查看日志

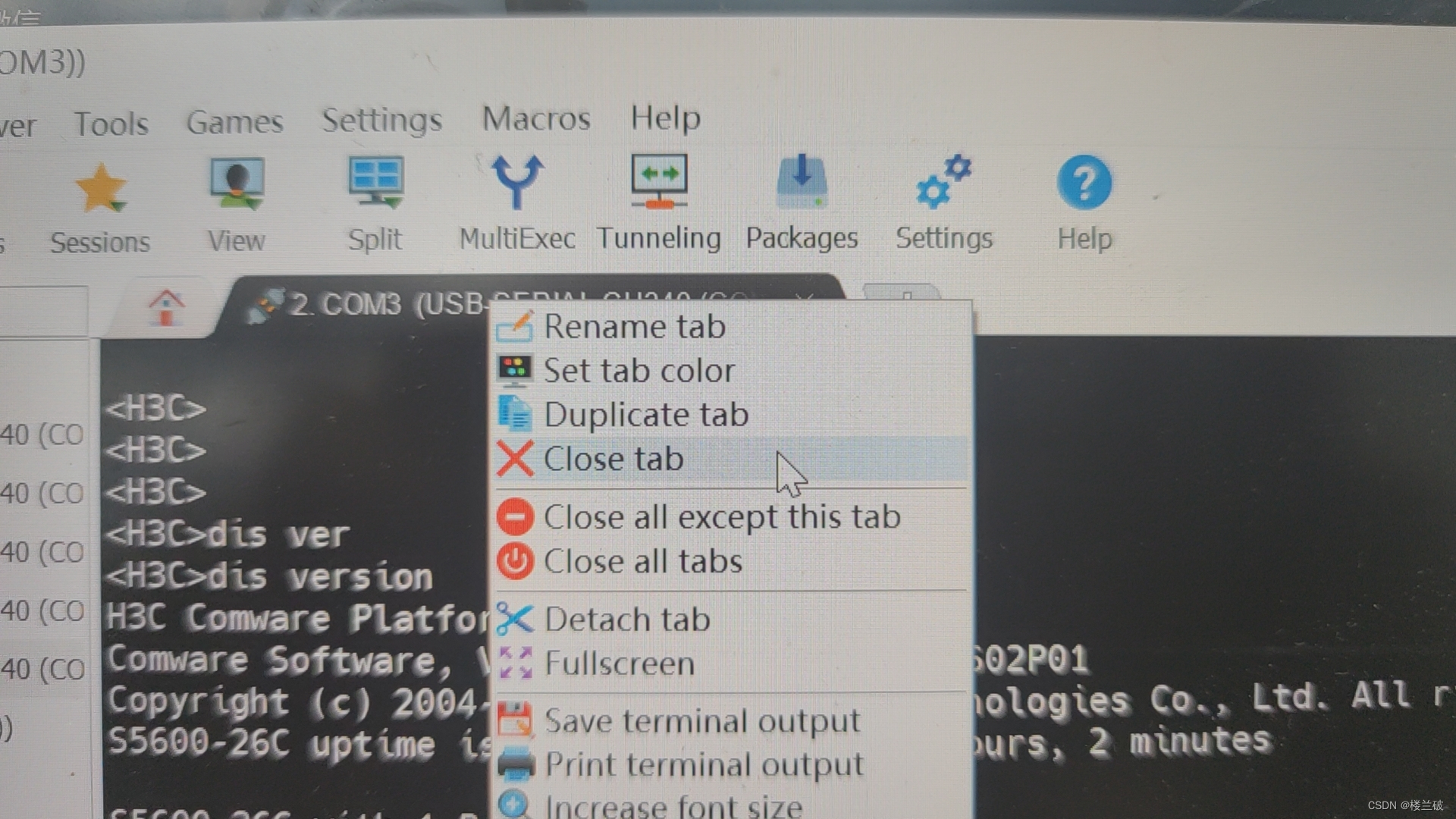

5.1 巡检完成后退出交换机设备，右键com（USB），点击close tab，点击yes退出

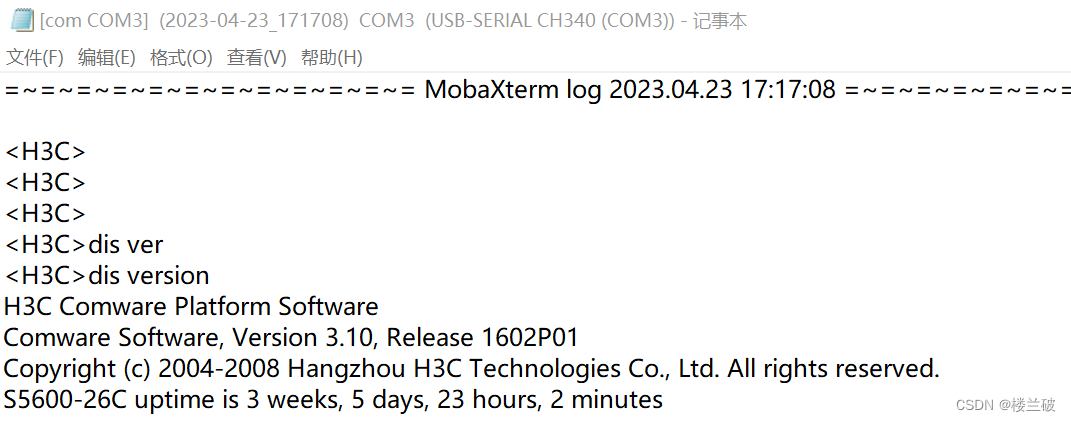

 5.2 查看保存日志
