实验内容

离散信号的分析

离散时间非周期信号 $x (n)$ 生成，时域观察，频域分析

系统响应分析

生成实验用的输入序列 $x (n)$ 和系统单位冲激响应序列 $h (n)$ 、时域离散信号、系统和系统响应分析、卷积定理的验证

实验要求

附上所有信号序列，系统单位冲激响应及响应序列的时域和频域特性曲线，并对结果进行分析和解释
计算线性卷积、 $z$ 变换和系统函数
编程计算 $D T F T$
演示采样定理，即采样频率大于信号最高频率两倍才能避免频域混叠现象

代码实现

基本离散信号

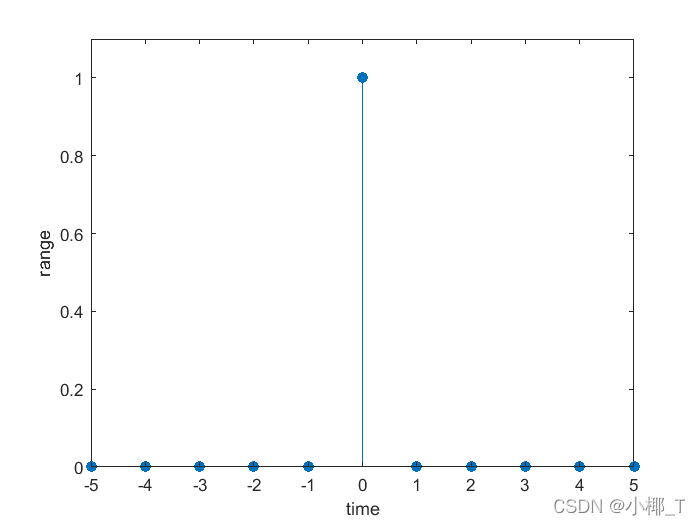

冲激信号

n=-5:5;
x=n==0;%n=0时x=1
stem(n,x,'filled');
axis([-5 5 0 1.1*max(x)]);
xlabel('time');ylabel('range')

在这里插入图片描述

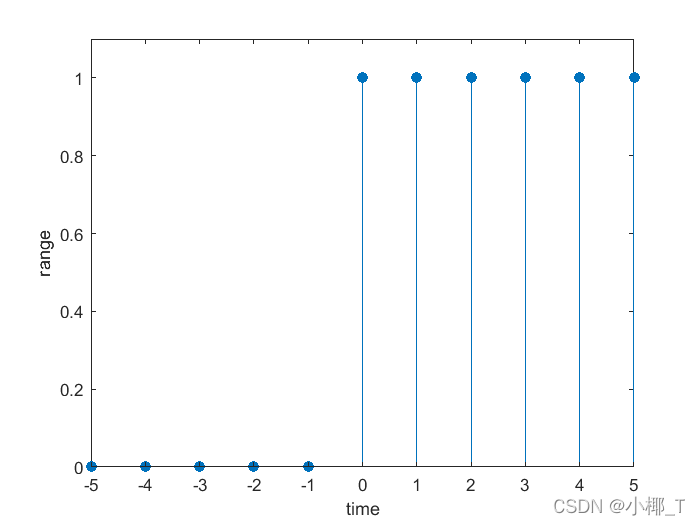

阶跃信号

n=-5:5;
x=n>=0;%n>=0时x=1
stem(n,x,'filled');
axis([-5 5 0 1.1*max(x)]);
xlabel('time');ylabel('range')

在这里插入图片描述

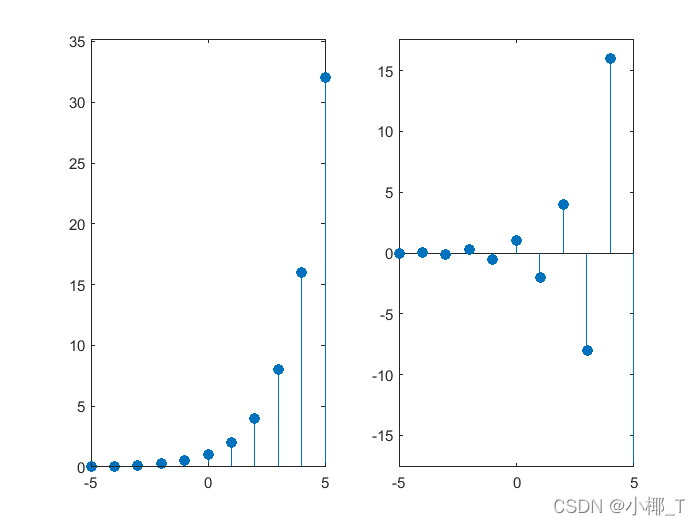

实指数序列

function [x,n]=realindex(ns,nf,a)
% a实指数的底数，ns序列起点,nf序列终点
% x实指数序列的值，n序列位置
n=ns:nf;
x=a.^n;
stem(n,x,'filled');
if(a<0)
    axis([ns nf -1.1*max(x) 1.1*max(x)]);
elseif(a>0)
    axis([ns nf 0 1.1*max(x)]);
end


->
subplot(1,2,1)
[x,n]=realindex(-5,5,2);
subplot(1,2,2)
[x,n]=realindex(-5,5,-2);

在这里插入图片描述

虚指数序列

function [x,n]=complexindex(ns,nf,w,q)
% ns序列起点,nf序列终点
% x复指数序列的值，n序列位置
n=ns:nf;
x=exp(1i*w+q).^n;
xr=real(x);%实部
xi=imag(x);%虚部
xa=abs(x);%模
xn=angle(x);%相角
subplot(2,2,1),stem(n,xr,'filled'),title('实部');
subplot(2,2,2),stem(n,xi,'filled'),title('虚部');
subplot(2,2,3),stem(n,xa,'filled'),title('模');
subplot(2,2,4),stem(n,xn,'filled'),title('相角');
end


>>[x,n]=complexindex(-5,5,0.5,-0.2)

x =

  列 1 至 3

  -2.1777 - 1.6268i  -0.9262 - 2.0237i   0.1289 - 1.8176i

  列 4 至 6

   0.8060 - 1.2553i   1.0719 - 0.5856i   1.0000 + 0.0000i

  列 7 至 9

   0.7185 + 0.3925i   0.3622 + 0.5641i   0.0388 + 0.5474i

  列 10 至 11

  -0.1870 + 0.4086i  -0.2947 + 0.2202i


n =

    -5    -4    -3    -2    -1     0     1     2     3     4     5

在这里插入图片描述
