【CC2530授课笔记】（12）低功耗管理，各个功耗模式之间的切换，睡眠唤醒

摘要

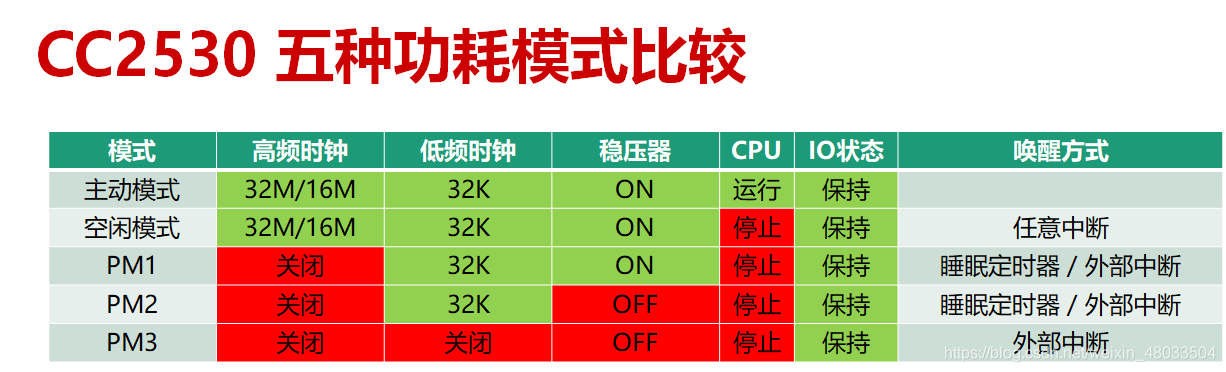

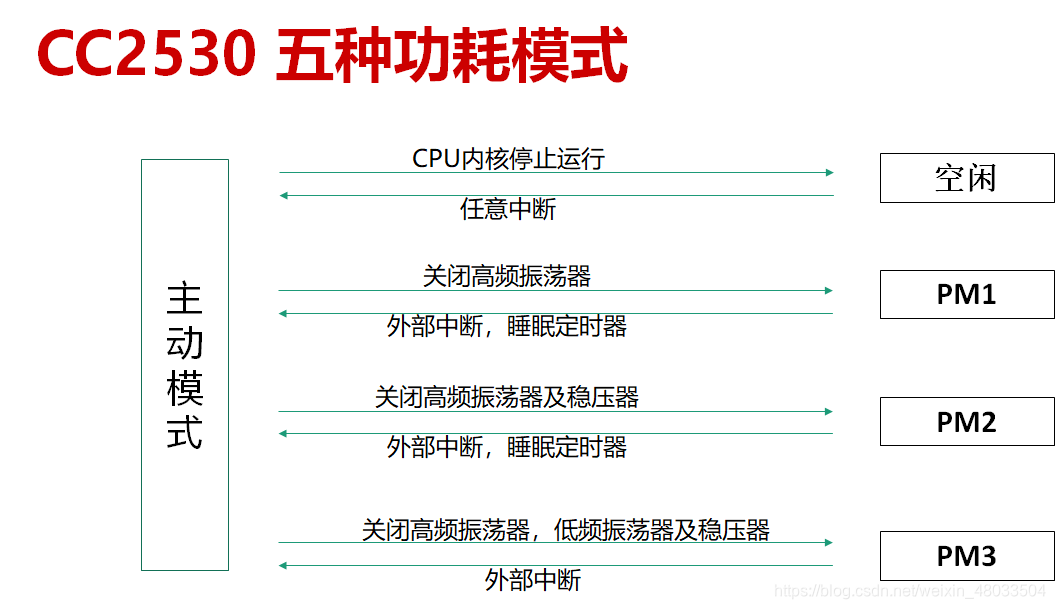

本文章主要讲述了CC2530的五种功耗模式，详细介绍了这五种功耗模式的区别，以及每种功耗模式的唤醒方法。最后通过代码，演示了这五种功耗模式(主动模式，空闲模式。PM1，PM2，PM3)之间的切换。

完整的程序源代码

#include <ioCC2530.h>

//定义控制灯的端口
#define LED1 P1_0 //定义LED1为P1_0口控制
#define LED2 P1_5 //定义LED2为P1_5口控制
#define LED3 P1_3 //定义LED3为P1_3口控制
#define LED4 P1_4 //定义LED4为P1_4口控制

#define SW1 P1_2        //定义SW1为P1_2端口
#define SW2 P0_1        //定义SW2为P0_1端口

/****************************
//延时
*****************************/
char pause = 0;
void Delay_mS(unsigned int n)
{
 	unsigned int tt,i = 0;
        for(i = 0; i < n; i ++)
   		for(tt = 0; tt<1040; tt++);
        while(pause);
}

void Delay_2uS(unsigned int n)
{
  unsigned int i = 0;
  for(;i < n; i++);
}

/****************************
//初始化函数
*****************************/
void Initial(void)
{
      P1DIR = 0xFB;//将P12设为输入，其他设为输出 (0xFB = 11111011)
      LED1 = 0;//关闭LED1
      LED2 = 0;//关闭LED2
      LED3 = 1;//关闭LED3
      LED4 = 0;//关闭LED4

      P0SEL = 0x0C; //大开P0.2,P0.3的外设功能

      CLKCONCMD &= 0x80;
      U0BAUD = 216; //设置波特率115200
      U0GCR = 11;

      U0CSR = 0xC0; //选择UART功能，并使能接收功能
      URX0IE = 1; //使能UART0 接收中断

      IEN2  = 0x10;  //使能P1口中断
      P1IEN = 0x04;  //使能P1_2口中断
      PICTL = 0x03;  //P1_3到P1_0口下降沿触发中断

      ST2 = 0;  //初始化睡眠定时器中断
      ST1 = 0x0F;
      ST0 = 0x0F;
      STIE = 1;
      STIF = 0;
      EA =1;      // 使能总中断
}
//通郭串口发送字符串
void Uart_Send_Str(char * p)
{
  while(*p != 0)
  {
    U0DBUF = *p;
    p++;
    while(UTX0IF == 0);
    UTX0IF = 0;
  }
}

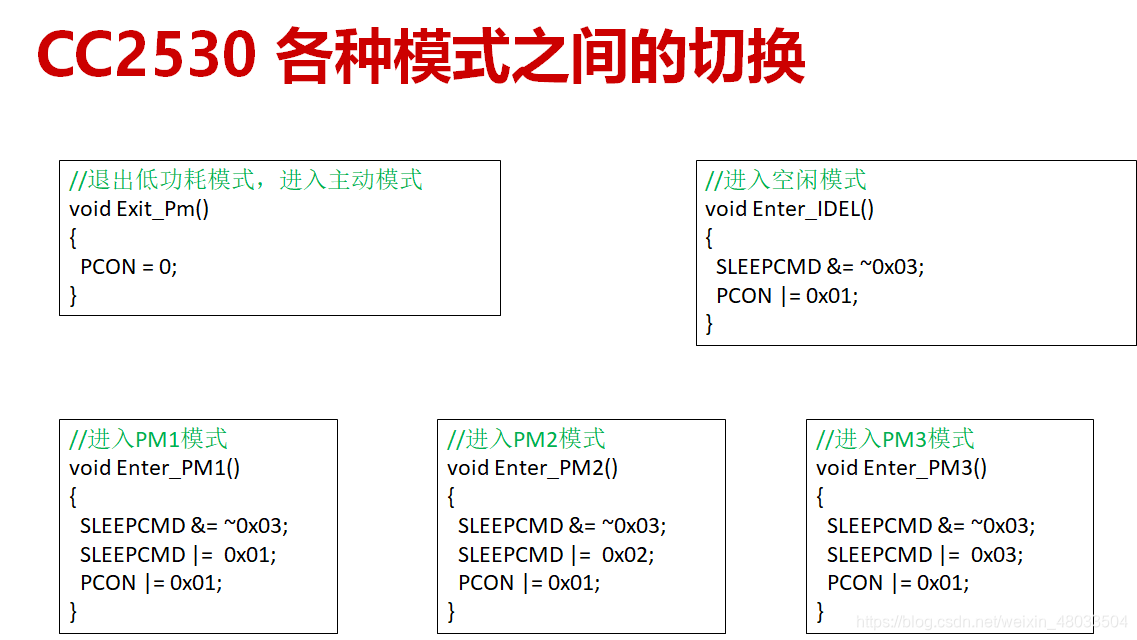

//退出低功耗模式，进入主动模式
void Exit_Pm()
{
  PCON = 0;
}

//进入空闲模式
void Enter_IDEL()
{
  SLEEPCMD &= ~0x03;
  PCON |= 0x01;
}

//进入PM1模式
void Enter_PM1()
{
  SLEEPCMD &= ~0x03;
  SLEEPCMD |=  0x01;
  PCON |= 0x01;
}

//进入PM2模式
void Enter_PM2()
{
  SLEEPCMD &= ~0x03;
  SLEEPCMD |=  0x02;
  PCON |= 0x01;
}

//进入PM3模式
void Enter_PM3()
{
  SLEEPCMD &= ~0x03;
  SLEEPCMD |=  0x03;
  PCON |= 0x01;
}

//设置睡眠定时唤醒时间
void Set_ST_Time(unsigned short time)
{
  unsigned long sleepTime = 0;
  sleepTime |= ST0;
  sleepTime |= (unsigned long)ST1 << 8;
  sleepTime |= (unsigned long)ST2 << 16;
  sleepTime += (unsigned long)time * (unsigned long)32768;
  ST2 = (unsigned char )(sleepTime >> 16);
  ST1 = (unsigned char )(sleepTime >> 8);
  ST0 = (unsigned char )(sleepTime);
}

/***************************
//主函数
***************************/

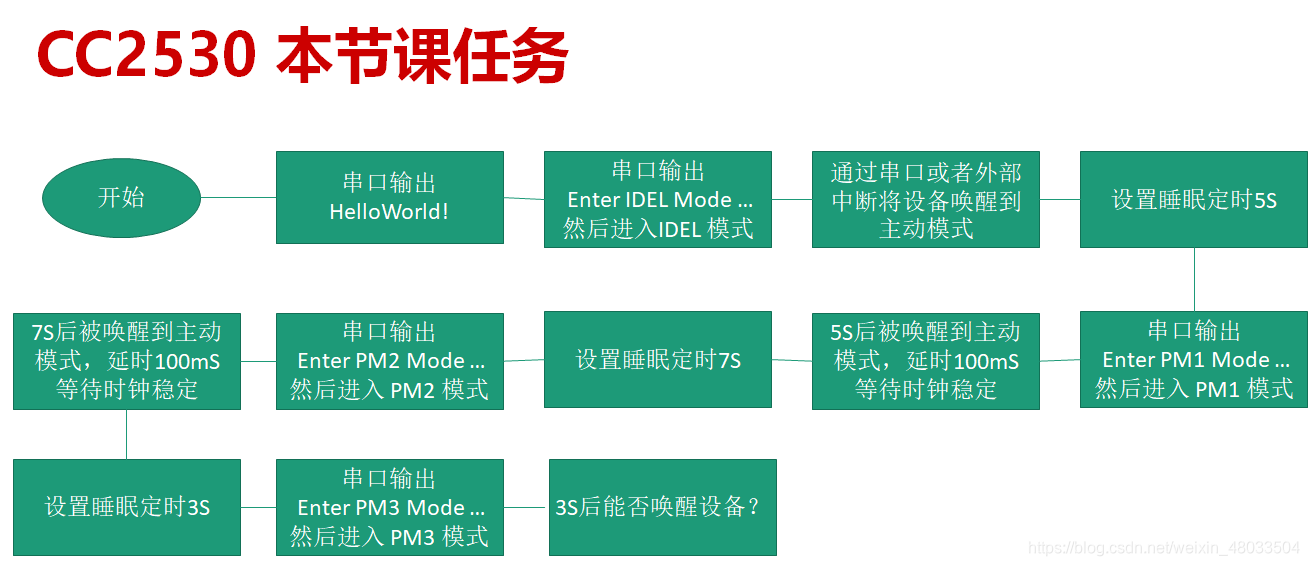

void main(void)
{
      Initial();  //调用初始化函数
      while(1)
      {
        Delay_mS(100);//等待系统时钟稳定
        Uart_Send_Str("Hello World!\r\n");
        Uart_Send_Str("Enter IDEL Mode  ... \r\n");
        Enter_IDEL();

        Uart_Send_Str("Enter PM1 Mode  ... \r\n");
        Set_ST_Time(5);
        Enter_PM1();

        Delay_mS(100);//等待系统时钟稳定
        Uart_Send_Str("Enter PM2 Mode  ... \r\n");
        Set_ST_Time(5);
        Enter_PM2();

        Delay_mS(100);//等待系统时钟稳定
        Uart_Send_Str("Enter PM3 Mode  ... \r\n");
        Enter_PM3();

        Delay_mS(100);//等待系统时钟稳定
        Uart_Send_Str("Wake Up From PM3 ! \r\n");
      }
}

#pragma vector = P1INT_VECTOR
__interrupt void P1_INT(void)
{
  if (P1IFG & 0x04)       //如果P1_2口中断标志位置位
  {
    Exit_Pm();//退出低功耗模式，进入主动模式
    P1IFG &= ~0x04;   //清除P1_2口中断标志位
  }
  P1IF=0;     //清除P1口中断标志位
}

#pragma vector = URX0_VECTOR
__interrupt void URX0_INT(void)
{
  if(U0DBUF == 'a')
  {
     Exit_Pm();//退出低功耗模式，进入主动模式
  }
}

#pragma vector = ST_VECTOR
__interrupt void ST_INT(void)
{
  STIF = 0;
  Exit_Pm();
}
