TRACE32——List源代码查看

TRACE32——List源代码查看

嵌入式调试过程中，一个重要的操作，就是读取目标芯片上运行的代码，以汇编或者C的方式进行显示。在劳特巴赫TRACE32中，一般可以通过如下任意一个命令调出源码显示窗口：

List

List.auto

L //仅写List的首字母, 不区分大小写，推荐使用

Data.List　　//旧命令, 不建议使用

如果大家习惯用鼠标操作，可以点击TRACE32菜单栏的View-List Souce

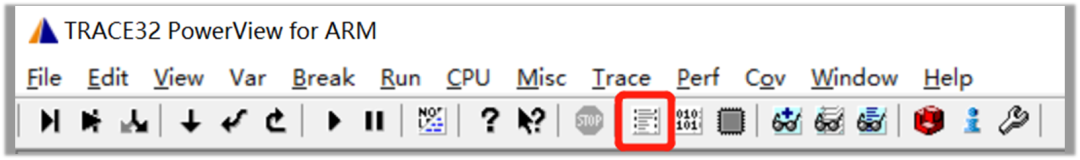

或者点击TRACE32快捷工具按钮，打开源码窗口

上面说的这几种方法，打开的源码窗口，默认显示的是当前核(core)、当前PC指针的位置。

List窗口中的灰色背景条，即当前PC指针的位置

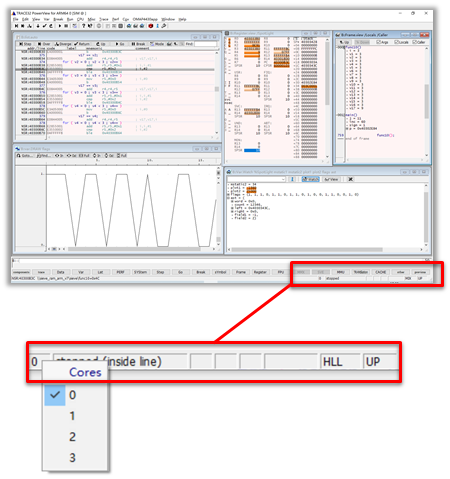

SMP多核时，TRACE32右下角会有数字显示当前选中的是哪一个core，List窗口默认显示的就是这一个core的源码

更多实例1 显示某个C文件的源代码

如果在工程中，有一个文件名为acct.c ，想在TRACE32中显示，可以执行如下命令：

L \acct

其中：

list 可以缩写为L 或者l

L (list) 后面空一格

\acct 表示是C文件级别，acct是c文件名，不需要加.c后缀

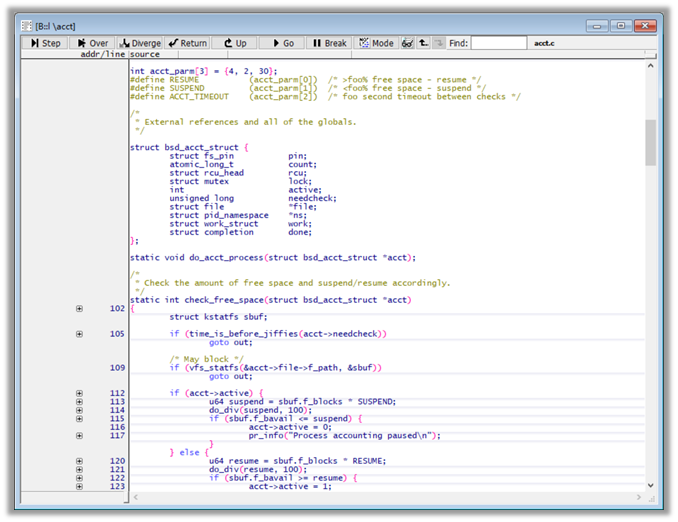

命令执行后效果如下：

更多实例2 以C和汇编混合方式，显示某个函数

如果在工程中，有一个函数名为start_kernel()，可以执行如下命令显示该函数的源代码(C代码和汇编代码混合显示)：

l.mix start_kernel

其中：

*list.mix* - 以C和汇编的混合模式

*list.asm* - 以纯汇编的方式显示源码

*list.hll* - 以纯C的方式显示源码

*start_kernel是函数名，不需要加()*

命令执行后效果如下

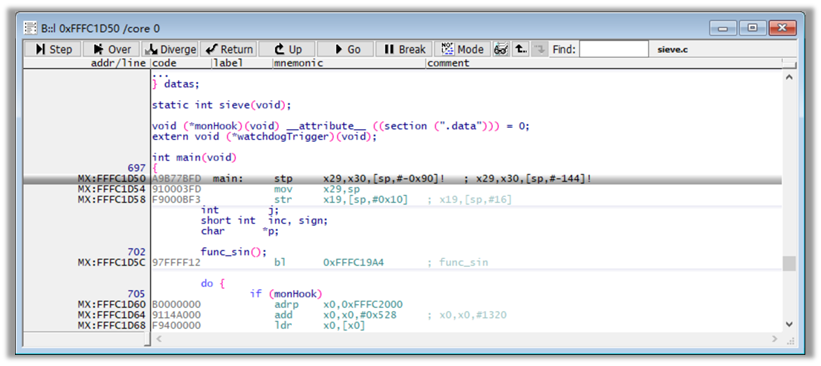

更多实例3 显示SMP中某个核某个地址处的源代码

例如，SMP多核时，需要查看core 0上0xFFFC1D50处的源代码

l 0xFFFC1D50 /core 0

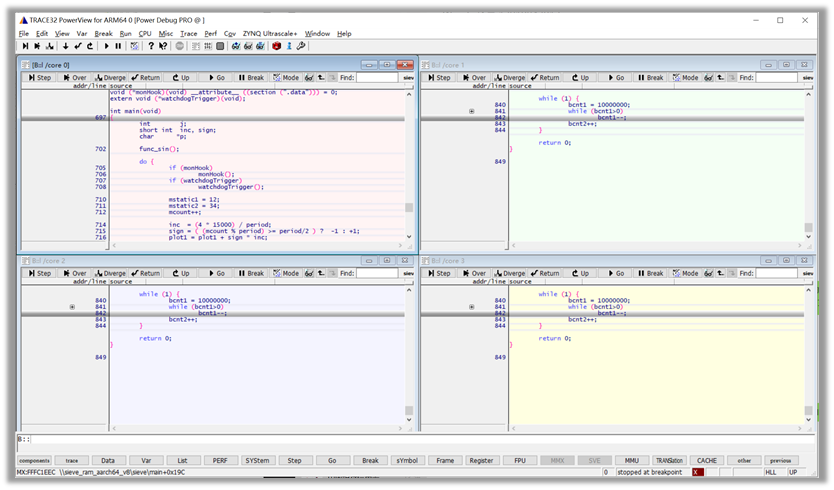

更多实例4 SMP多核时，显示所有核运行的代码

例如，当前芯片有4个SMP多核，需要同时查看他们的源代码。并将窗口平铺显示

winpos 0 0 50% 50%
l /core 0

winpos 50% 0 50% 50%
l /core 1

winpos 0 50% 50% 50%
l /core 2

winpos 50% 50% 50% 50%
l /core 3

其中

winpos是窗口布局命令，如果不需要排版窗口，可以不加该命令

winpos后面的参数分别是

winpos <距离左边框位置> <距离顶部边框位置> <窗口宽度> <窗口高度>

更多关于List命令的使用方法和参数介绍，请查阅相关文档：

• <T32安装目录>\pdf\general_ref_l.pdf\List章节
• https://www2.lauterbach.com/pdf/general_ref_l.pdf\List章节
