奥氏体不锈钢的性质与应用-CSDN博客

本文链接：https://blog.csdn.net/weixin_48135624/article/details/121761447

奥氏体是什么？

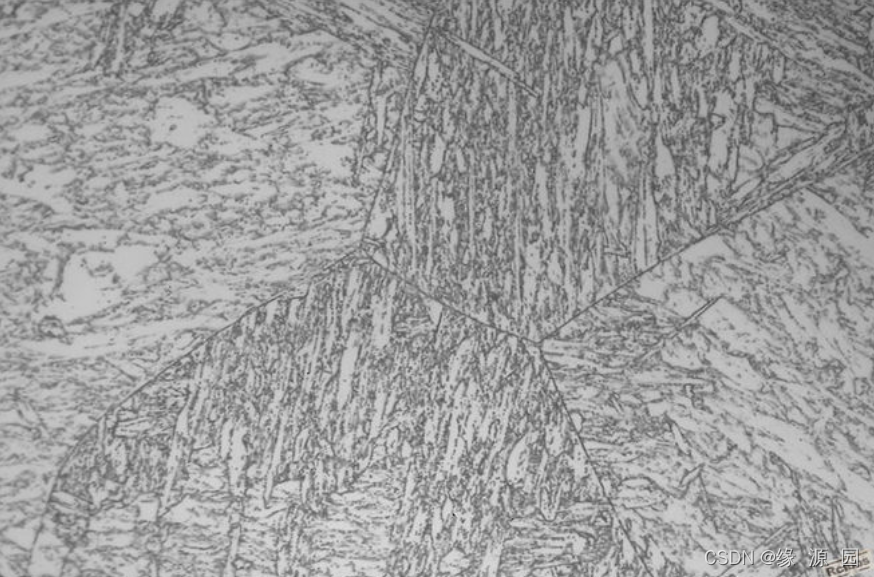

奥氏体（Austenite）是钢铁的一种层片状的显微组织，通常是ɣ-Fe中固溶少量碳的无磁性固溶体，也称为沃斯田铁或ɣ-Fe。奥氏体的名称是来自英国的冶金学家罗伯茨·奥斯汀（William Chandler Roberts-Austen）。

奥氏体塑性很好，强度较低，具有一定韧性，不具有铁磁性。奥氏体因为是面心立方，八面体间隙较大，可以容纳更多的碳。

什么是奥氏体钢？

奥氏体不锈钢是一种由铁、碳、铬、镍等微量合金组成的钢合金。

奥氏体钢可分为两组：300 系列和 200 系列。300 系列钢含有至少 8% 的镍，而 200 系列钢用更便宜的合金（如氮或锰）代替部分镍。奥氏体以其耐腐蚀性而闻名，这就是它们经常用于不锈钢应用的原因。占钢铁产量的70% 以上，它们也是最常用的不锈钢之一，304 级是迄今为止最受欢迎的类型。

什么是奥氏体不锈钢？

奥氏体不锈钢是按晶体结构划分的五类不锈钢之一（连同铁素体、马氏体、双相和沉淀硬化[1]）。它的主要晶体结构是奥氏体（面心立方），它可以防止钢通过热处理硬化并使它们基本上无磁性。这种结构是通过添加足够的奥氏体稳定元素镍、锰和氮来实现的。

奥氏体的应用领域：

奥氏体不锈钢是不锈钢类中钢种最多、使用量最大的一种（约占整个不锈钢产量的 65~70%）。最常用的奥氏体不锈钢是 Fe-Cr-Ni 系合金（即美国的 AISI300 系）；Fe-Cr-Ni-Mn 系（即美国 AISI200 系）；特殊奥氏体不锈钢等三种。

200 和 300 系列：

奥氏体不锈钢有两个亚组。300 系列不锈钢主要通过添加镍来实现奥氏体结构，而 200 系列不锈钢则用锰和氮代替镍，尽管镍含量仍然很少。

300 系列不锈钢是较大的子类。最常见的奥氏体不锈钢和所有不锈钢中最常见的是 304 型，也称为 18/8 或 A2。304 型广泛用于炊具、餐具和厨房设备等物品。316 型是下一个最常见的奥氏体不锈钢。一些 300 系列，例如 316 型，还含有一些钼，以提高对酸的抵抗力并增加对局部腐蚀（例如点蚀和缝隙腐蚀）的抵抗力。

最常见的 Cr-Ni 奥氏体不锈钢牌号的主要合金元素的平均重量 (%) 含量

Euronorm (EN) number	EN designation	AISI grade	C	Cr	Mo	Ni	Others	Remark
1.4310	X10CrNi18-8	301	0.10	17.5	NS	8	NS	用于弹簧
1.4301	X5CrNi18-10	304	< 0.07	18.5	NS	9	NS	一种非常常见的奥氏体不锈钢牌号
1.4307	X2CrNi18-9	304L	< 0.030	18.5	NS	9	NS	与上述相同，但由于较低的 C 含量，不易发生晶间腐蚀。
1.4305	X8CrNiS18-9 e	303	< 0.10	18	NS	9	0.3	添加硫以改善可加工性。
1.4541	X6CrNiTi18-10	321	< 0.08	18	NS	10.5	Ti: 5×C ≤ 0.70	与 1.4301 等级相同，但由于 Ti 会“捕获”C，因此不易发生晶间腐蚀。
1.4401	X5CrNiMo17-12-2	316	< 0.07	17.5	2.2	11.5	NS	第二个最著名的奥氏体等级。Mo提高耐腐蚀性。
1.4404	X2CrNiMo17-12-2	316L	< 0.030	17.5	2.25	11.5	NS	与上述相同，但由于较低的 C 含量，不易发生晶间腐蚀。
1.4571	X6CrNiMoTi17-12-2	316Ti	< 0.08	17.5	2.25	12	Ti: 5×C ≤ 0.70

200 系列中较高的氮添加量使它们比 300 系列具有更高的机械强度。
合金 20（Carpenter 20）是一种奥氏体不锈钢，对热硫酸和许多其他容易腐蚀 316 型不锈钢的腐蚀性环境具有出色的抵抗力。这种合金在沸腾的 20-40% 硫酸中表现出优异的抗应力腐蚀开裂能力。合金 20 具有优异的机械性能，合金中铌的存在最大限度地减少了焊接过程中碳化物的析出。

奥氏体不锈钢的特征

奥氏体不锈钢由其面心立方晶体结构定义。它们的立方晶胞在立方体的每个角上都有一个原子，在立方体的每个面上都有一个原子。这与具有体心立方晶体结构的铁素体钢不同。

300系列不锈钢是铁基的，镍含量高，这意味着其镍合金含量至少为8%或更多。该系列中最标准的型号是 304 级，含 8% 的镍和 18% 的铬。添加、增加或减少各种合金会导致不同的结果。在 302 级不锈钢中，碳的百分比更高，这会增加材料的但会降低强度材料的可成型性。为了获得更高的耐腐蚀性，可以添加钼（316、317级）。

200 系列不锈钢的镍含量较低。由于镍价高，200系列不锈钢被用于许多应用领域以降低生产成本。它部分被其他可以生产奥氏体钢的合金元素取代，如氮、锰和铜。氮是200系列不锈钢中常见的合金。然而，它与铬的连接会导致氮化铬，这会增加气体孔隙率并降低延展性。为了在不损害铬含量的情况下增加氮含量，可以添加锰。

300和200系列奥氏体不锈钢的区别：

300 和 200 系列不锈钢都是奥氏体不锈钢。它们不同的镍含量导致不同的特性。300 系列不锈钢由于镍含量较高而具有较高的耐腐蚀性。此外，与 300 系列相比，200 系列不锈钢的延展性有所降低。然而，增加的氮含量会导致更好的抗冲击性和强度。200 和 300 系列不锈钢均无磁性且不可热处理。冷加工奥氏体钢可提高硬度、抗应力性和强度。
