【TiDB理论知识06】PD架构与作用

目录

一 PD的架构与功能

PD架构

PD作用

名词解释

路由功能

二 TSO的分配

概念

分配过程

性能问题

高可用问题

三 PD的调度原理

总流程

1 信息收集

 2 生成调度

3 执行调度

四 Label的作用

Label的配置

给TiKV打标签

PD配置

---

0 PD的架构与功能

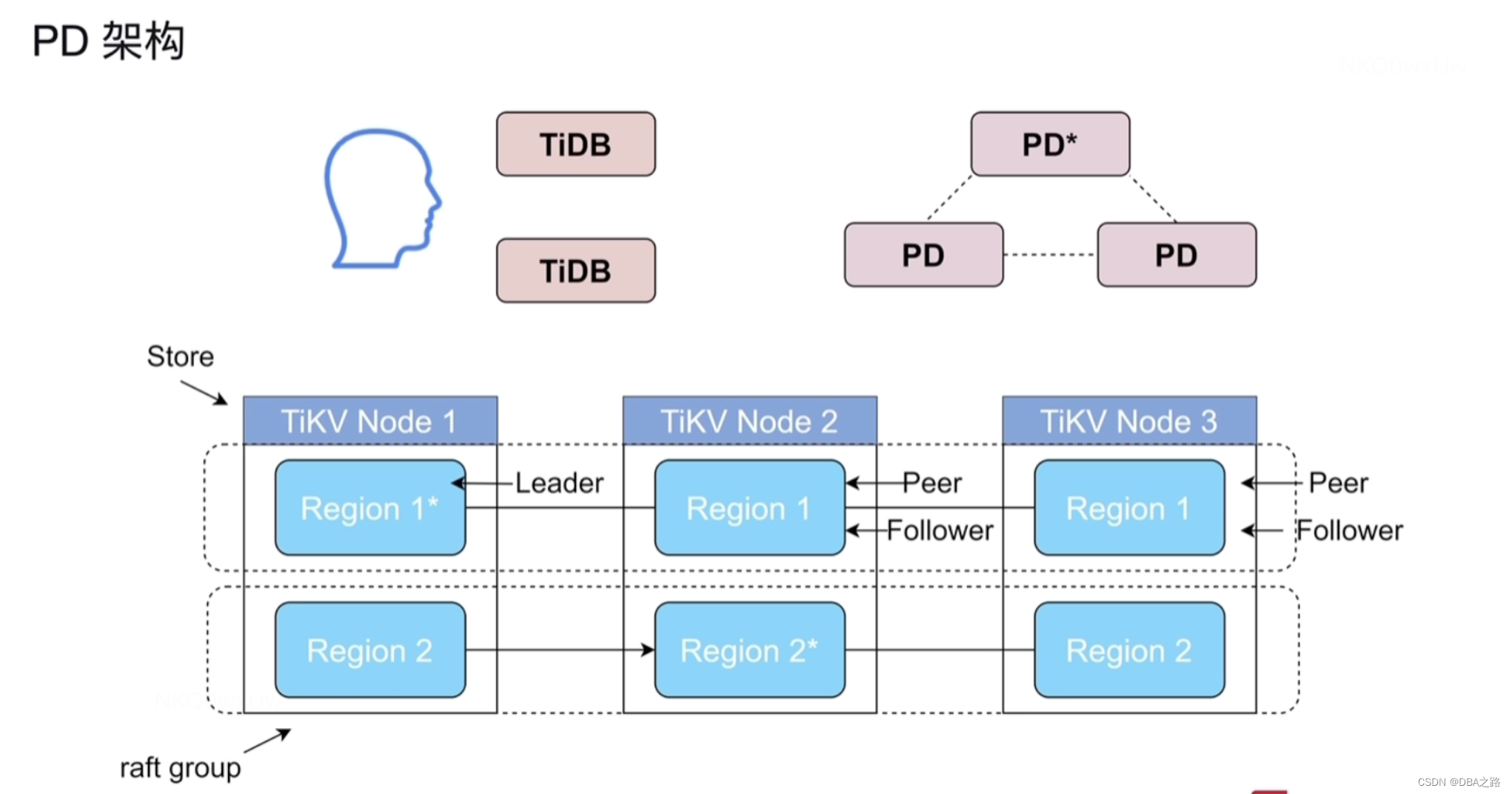

PD架构

PD集群至少由三个节点构成，PD通过集成了etcd支持自动故障转移，PD 通过etcd的raft保障数据的强一致性，所以在生产中建议奇数个。PD中会有leader角色，其实是个单点，只有在发生故障的时候才会发生选举。PD是TiDB数据库的总控，是整个集群的大脑

PD作用

1 整个集群TiKV的元数据存储，TiDB的执行计划或者SQL语句如何知道去哪个Region中找到相应的数据，哪个region存储在哪个TiKV中

2 分配全局ID 和 事务ID  。例如table_id,index_id 事务ID

3 生成全局时间戳TSO 全局时钟 。例如事务开始，查询开始，事务结束的时间都是由PD授时

4  手机集群信息对Region进行调度，例如某些TiKV的Region较多，产生了热点，需要向其他TiKV进行调度

5 提供label，支持高可用

6 提供TIDB Dashboard

名词解释

Store :对应TiKV 实例，同一个服务器上部署多个TiKV，则这个服务器上有多个store。

Region：每个Region负责存储集群一段连续的数据(默认96M）,每份数据会在不同的TIKV存储多个副本，默认是3副本；每个副本叫peer，peer是有角色的，peer也特指raft中的成员

leader :读写都在leader上，follower 也可以读 打开follower-read

follower: leader  通过Raft 协议把日志传输给的Peer

raft Group :通过raft协议构成raft Group

multi Raft: 多个raft组构成multi Raft

以上就是PD需要管理的重要的一些概念

一 路由功能

路由功能，比如 执行SQL的时候 ，SQL想要读取的数据所在的Leader Region在哪个TiKV上，是需要问PD的。TiDB server生成执行计划，传到Executor 执行器，然后执行器去执行执行计划，例如此时需要读取key=123，存储在region1 上的数据，TIKV Client 就是会去PD中问，PD 告诉这个Key的位置。

如果每次查询都要去PD中查询region的位置，难免会产生很多的网络开销，网络压力太大了，就会把key=123的位置从PD中取出来，然后缓存在TiKV Client的 Region Cache中。下次再读取就不用从PD中读取。但是这种方法虽然节约了网络开销，但如果key=123数据所在的Region发生了漂移，此时按cache中的位置去读，就会找不到数据，需要重新从PD中取出来 ，这种现象叫做 Back Off。Back Off 越多，读取的延迟越多。或者Region分裂，Leader的信息过旧等都会产生Back Off

二 TSO的分配

概念

需要为大量的事务提供TSO，事务都是并发的

保证TSO单调递增

TSO = physical time logical  time ，是一个int64的整型数，时钟精确到毫秒，logical  time  1ms分成 262144个TSO ，这个可以满足大多数场景的使用了

分配过程

为我们提供服务的只是PD集群的中的Leader 角色。

谁会请求TSO ，比如 SQL，事务等。我们统称为TSO请求者 。

TSO请求者 向 PD Client  请求TSO。PD client 可以认为是 TiDB Server  和  PD 集群交互的中间代理模块。

TSO请求者请求PD CLient之后，PD CLient 立即返回给请求者一个 tsFuture 对象。标识 何时向PD发送请求。因为TSO在执行SQL的时候才会被用到，执行SQL之前还会经过解析辨析等过程。

PD Client 向 PD请求TSO的并发可能会很高，这个过程可能会有等待或者阻塞，如果一直等待TSO，可能会阻塞后续流程，另外又因为TSO在执行SQL的时候才会被用到，执行SQL之前还会经过解析编译优化等过程。 所以这一步是异步的。

SQL语句经过解析编译之后会调用tsFuture.wait方法，检测是否分配到了 TSO。如果此时PD也分配TSO ，就可以执行SQL了。

如果SQL语句还没完成解析编译，但此时TSO已经分配完成，PD Client就会一直等待看tsFuture.wait被调用，直到解析编译完成了。

性能问题

如果SQL并发很高 ，所以有一个优化 ，PD Client 会有一个批处理，会把100个SQL请求TSO的组合整一个请求，去PD中获取TSO。

无论是批处理还是，申请一次都需要进行一次持久化，会产生磁盘IO，并发越高 ，磁盘IO越大。如何处理了这个问题？

将一段TSO放到缓存中 磁盘IO 变为3秒一次

高可用问题

当我的PD leader挂了怎么办？

保证不了连续性 但是可以保证增长性

三 PD的调度原理

总流程

1 信息收集

TiKV  Server会周期性的向PD汇报心跳信息，里面包含:

1. Store Heartbeat (TiKV 本身的心跳信息 ，包括 容量，剩余空间，读写流量等，通过这些信息大概可以知道TiKV的繁忙程度)
2.  Region Heartbeat （每个Region都会向PD汇报 ，比如副本的分布状态 ，读写流量，这样就可以知道Region的繁忙程度 以及 Region在TiKV的分布是否均匀）

所以PD是通过心跳的信息收集获取这些信息

 2 生成调度

根据收集到的信息 生成Operator

• 均衡：读写均衡 ，存储均衡(Balance Leader Region)
• 热点均衡(Hot Region)
• 集群拓扑
• 缩容
• 故障恢复
• Region merge

3 执行调度

将这些调度发送给region，然后执行这些调度

四 Label的作用

DC 数据中心

Rock 机柜

TIKV 服务器

看上面的图 发现不同的region分布对可用性是有影响的，比如上图中的Rock 4机柜损坏后，region1的两个副本不可用。

DC1不可用后 Region2 不可用。

Region3 分布在不同机房的不同机柜上，是合理的分布方式。

region不可用这么可怕吗？是的 比如某个region中存储了集群的元数据信息 information_schema，用户密码等，导致整个数据库不可用。

默认region是随机分布，PD只能保证同一个TiKV节点上不会有同一个Region的两个Peer,但是不能保证Region的分布。那如如何让Region按自己的意愿分配呢？

通过打标签，为每个TiKV 实例设置一个标签 Label,用于表示这个TiKV在哪个机房，哪个机柜，哪个服务器上，这样PD 就会按照标签约定好的方式将Region分布到不同DC、不同机柜、不同的TiKV上。实际上我的标签是为了让PD 去感知集群的拓扑结构的。

Label的配置

Label的配置是要在两个组件上进行配置

给TiKV打标签

server.lables:{zone:"1",rack:"1",host:"1"}

zone代表DC 数据中心； rack 代表机柜 ；host代表服务器

PD配置

location-labels= ["zone","rack","host"]

[replication]

isolation-level=''zone'

隔离级别设置 ：zone,rack,host，代表副本的分布
