树莓派摄像头模块(Pi Cam)的安装使用

树莓派3B+摄像头模块(Pi Cam)的安装使用

1、安装树莓派摄像头模块：

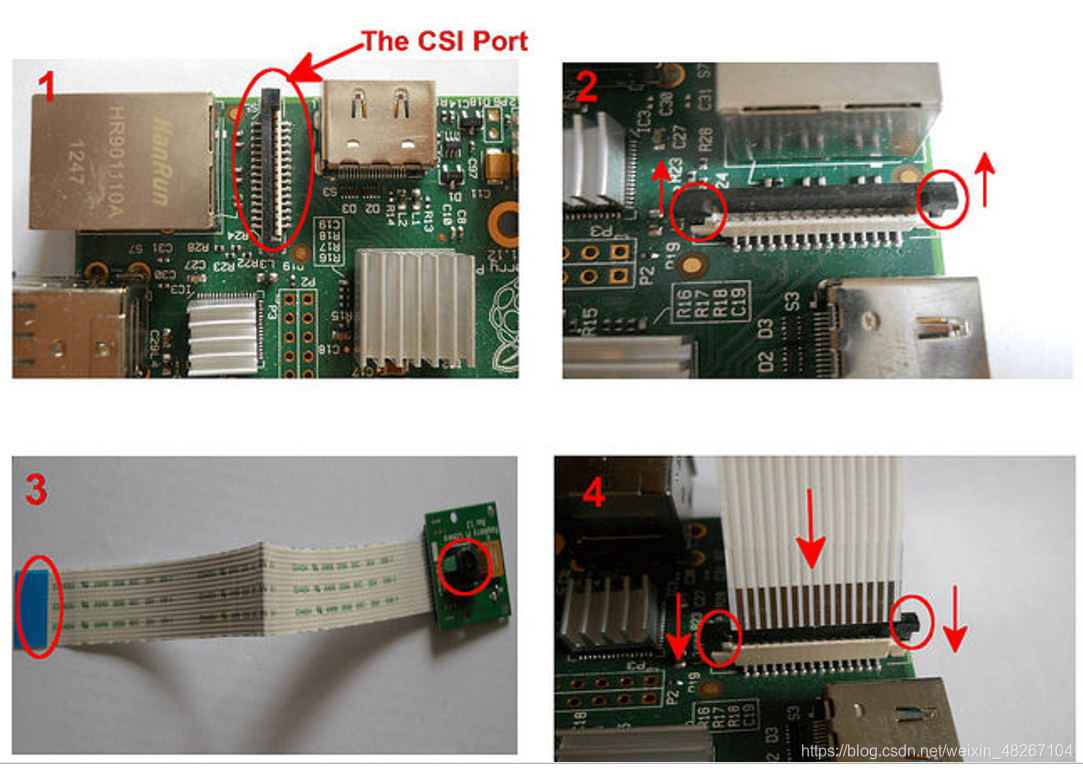

按照以下步骤来将树莓派摄像头模块连接搭配树莓派：
1）找到 CSI 接口(CSI接口在以太网接口旁边)，掀起深色胶带。
2）拉起 CSI 接口挡板。
3）拿起你的摄像头模块，将贴在镜头上的塑料保护膜撕掉。确保黄色部分的PCB(有字的一面)是安装完美的（可以轻轻按一下黄色的部分来保证安装完美）。
4）将排线插入CSI接口。记住，有蓝色胶带的一面应该面向以太网接口方向。同样，这时也确认一下排线安装好了之后，将挡板拉下。

2、在树莓派上启用摄像头模块：

安装完摄像头模块后，先升级树莓派系统并应用了最新的固件：

sudo apt-get update
sudo apt-get upgrade

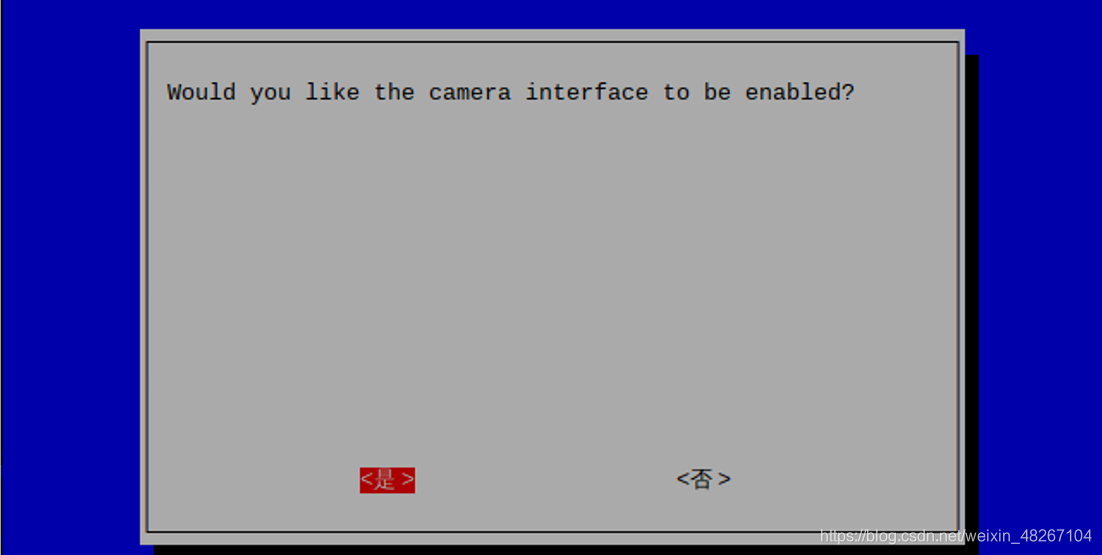

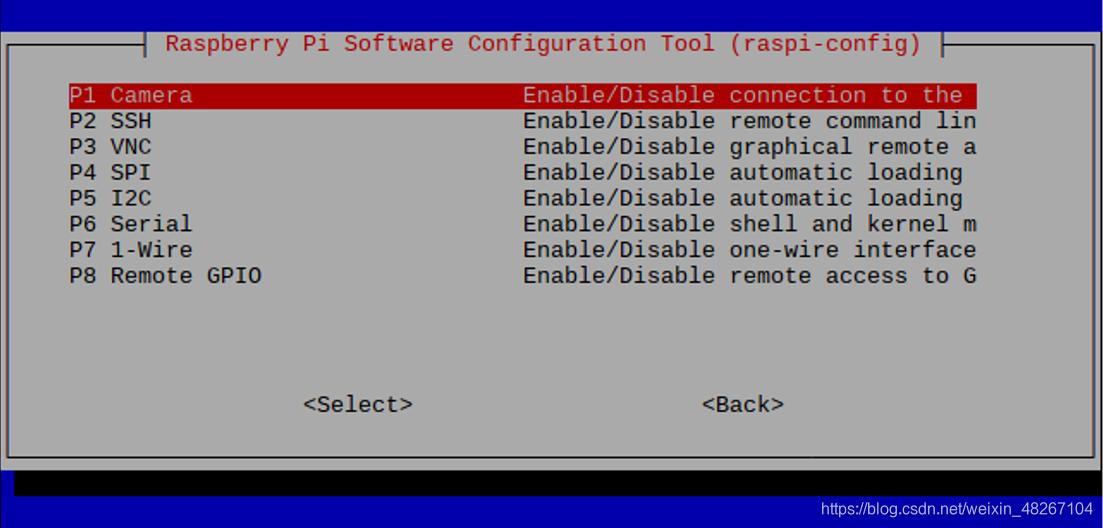

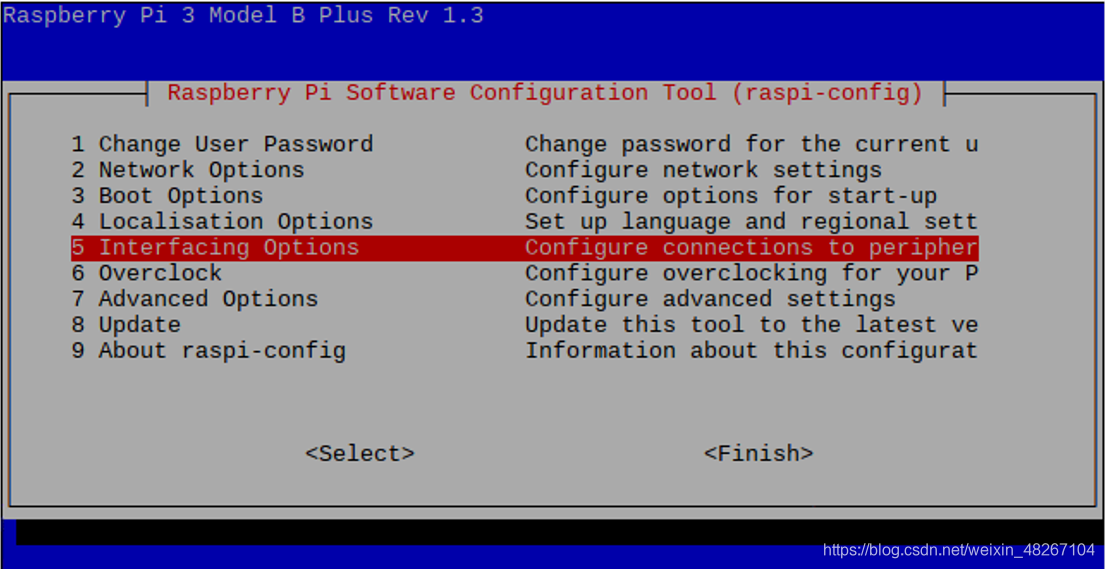

运行树莓派配置工具来激活摄像头模块：

sudo raspi-config

最后确定。

完成后重新启动树莓派即可：

sudo reboot

3、通过摄像头模块拍照

重启完后，就可以使用Pi Cam来拍照了：

raspistill -o keychain.jpg -t 2000

// 这句命令将在 2000ms 后拍摄一张照片，然后保存为 keychain.jpg。

raspiyuv 工具用法差不多，只不过拍摄得到的是一张未处理过的raw图像。

4、通过摄像头模块拍视频

想要拍视频：

raspivid -o mykeychain.h264

// 下面这句命令会按照默认配置(长度5秒，分辨率1920x1080，比特率 17Mbps)拍摄一段视频。

改变拍摄时长，只要通过 “-t” 选项来设置你想要的长度就行了（单位是毫秒）：

raspivid -o mykeychain.h264 -t 10000

使用 “-w” 和 “-h” 选项将分辨率降为 1280x720…

raspivid -o mykeychain.h264 -t 10000 -w 1280 -h 720

raspivid 的输出是一段未压缩的 H.264 视频流，而且这段视频不含声音。为了能被通常的视频播放器所播放，这个 raw 的 H.264 视频还需要转换。可以使用 gpac 包中所带有的 MP4Box 应用。

在 Raspbian 上安装 gpac，输入命令：

sudo apt-get install -y gpac

然后将这段 raw 的 H.264 格式的视频流转换为每秒30帧的 .mp4 格式视频：

MP4Box -fps 30 -add keychain.h264 keychain.mp4

视频长度为10秒，使用默认分辨率以及比特率。
