什么是启动电阻？

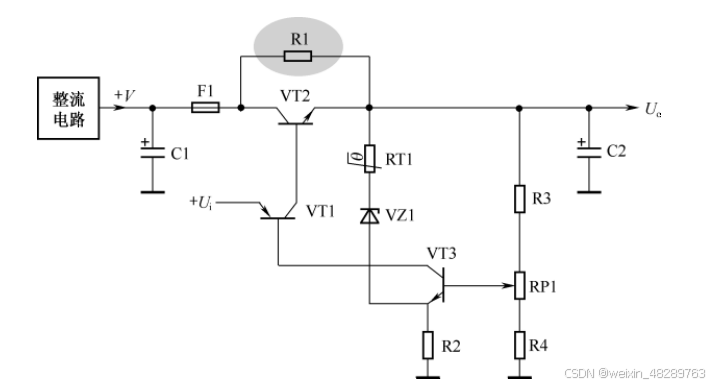

用简单电路去认识什么是启动电阻。如下图所示是采用复合管构成的串联调整管稳压电路。电路中的 R1 为启动电阻；电路 中 的 VT1 和 VT2 构 成 复 合 调 整 管， 其 中VT1 是激励管，VT2 是调整管，VT3 是比较放大管；VZ1 是稳压二极管；RT1 是热敏电阻器；RP1 是输出电压微调可变电阻器；C1 和 C2 是滤波电容；+V 是整流、滤波电路输出的未稳定的直流电压；Uo 是经过稳压后的直流输出电压。

在电源电路启动的瞬间或者在保护后的恢复阶段，如果稳压电路的输出端没有稳定的直流电压，那么三极管VT3的基极就不会有直流电压，导致VT3处于关闭状态。由于VT3的关闭，VT1和VT2也会随之关闭，整个电路中的三极管都处于关闭状态。

启动电阻R1的作用是：在直流电源+V不稳定时，通过熔丝F1，R1将电压从VT2的集电极传递到发射极，也就是传递到输出端，为VT3的基极建立直流工作电压，从而使VT3导通，进而使VT1和VT2也导通。这样，整个稳压电路就能够开始正常工作，R1因此被称为启动电阻。

如果没有R1这个启动电阻，在开机后由于稳压电路的输出端没有直流电压，VT2会保持关闭状态，导致整个电路无法启动，也就不会有直流电压Uo输出。因此，R1对于电路的启动至关重要。
