上海域格LCC封装开发板使用

上海域格LCC封装开发板使用

1、模块介绍

CLM920_NC3模块是一款LCC封装贴片模块， 是一款集成FDD-LTE/TDD-LTE/TD-SCDMA
/WCDMA/EVDO/CDMA/EDGE/GSM等多种网络制式和 GPS 定位服务的无线终端产品，
该模块是基于高通 MDM9X07 芯片开发的。

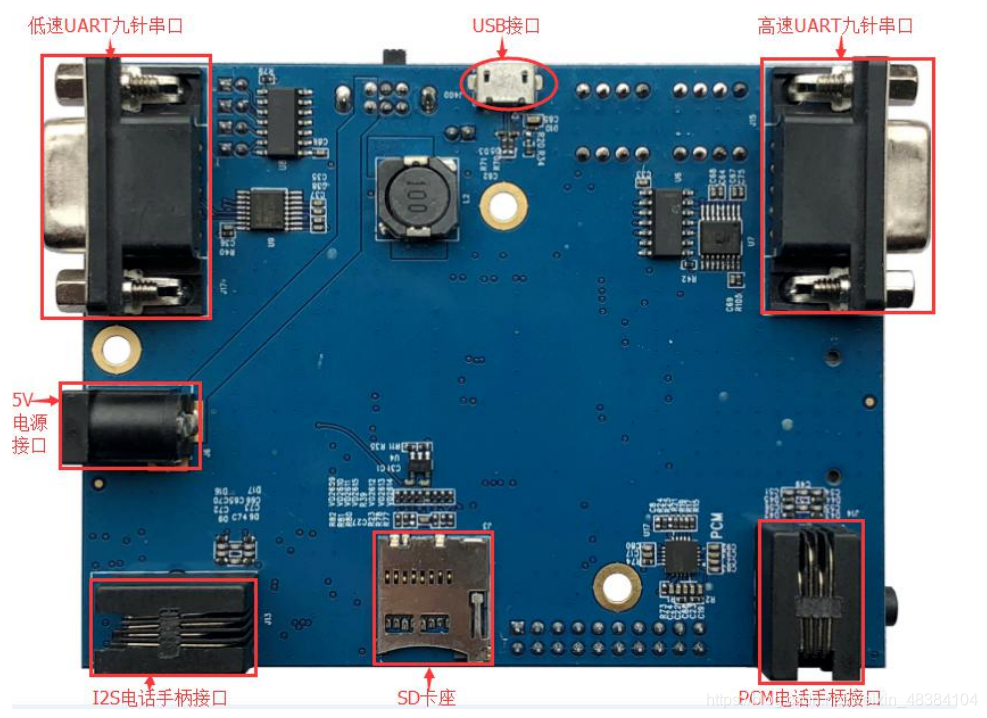

图1：

图2：

开发板基本接口调试概述：
 支持 1 路 5V 直流输入接口 （使用 5V电源供电， 可将电源开关拨向 5V 供电接口侧边）
 支持 1 路 USB 2.0 接口（使用 USB 直接给开发板供电，可将开关拨向 USB 侧边）
 1 路 SIM 卡座，U14 为 SIM 卡座，大卡自弹卡座支持 3.0V 或 1.8V USIM/SIM，同时支持 SIM 卡热插拔功能（插入 SIM 时，SIM 卡缺口面朝里，卡芯片朝下）
 支持 1 路 SD 卡座
 支持2 路九针串口（普通模块只用到高速串口，即主串口，波特率为 115200；低速串口openLinux可以使用）
 支持 2 路 4 节耳机接口（I2S 和 PCM）
 支持 2 路 电话手柄接口（I2S 和 PCM）
 一路 LED 电源指示灯（模块状态 D18 为指示灯，为红色）
 一路 4G 网络指示灯（模块状态 D19 为红色且闪烁）
 模块开机：根据供电方式先拨动电源开关到相应位置，再轻按下 PWR_KEY，使模块开机
 按 RESET（复位键）大概 1秒重启模块
 使用 OpenLinux UART 串口跳线可将跳线帽放置需要跳线的排针上，如图 1 所示，这可以在使用高速和低速串口打印数据的时候，任其选择
 使用 GPIO 拉高和拉低电平可将需要的 GPIO 管脚拨动所要的电平拉高或拉低的作用如图1所示，引脚对应定义：
GPIO_4 对应的引脚高通 GPIO_11
GPIO_3 对应的引脚高通 GPIO_42
GPIO_2 对应的引脚高通 GPIO_10
GPIO_1 对应的引脚高通 GPIO_25
ADC1 对应 MPP_06
ADC0 对应 MPP_07
GPIO_6 对应的引脚高通 GPIO_75
GPIO_5 对应的引脚高通 GPIO_24
