上海域格 cat1模块系列openCPU接口及相关问题

CLM920_RC3(RV3 RE3) 、CLM920_RC5(RV5 RE5)、RD6、CLM920_RV7、CLM920_RV8、YV9、KV3模块调试openCPU一些相关接口和常遇到的问题。

1、SDK相关接口

RC3强制关机接口： extern void OnKeyPoweroff_Start(void)；

file数据读写： extern void nvm_cache_flush_all(void)；
写完文件执行下这个接口，执行后等待2s再重启（ASR建议）

SDK ADC接口：


查询剩余空间大小接口： unsigned int FDI_GetFreeSpaceSize(void)
升级的时候，NVM勾选去掉，既不会擦除

临时屏蔽IO中断和屏蔽全局中断的API：
UINT32 cpsr;
cpsr = disableInterrupts();
//code
restoreInterrupts(cpsr);

重启和关机的接口：
关机：OnKeyPoweroff_Start()，重启：PM812_SW_RESET();

延迟接口：
通信需要1MS的阻塞，OSATaskSleep((x)) ，这个函数最小阻塞延时是1个TICKS， 也就是5ms

模块的MAC码能获取接口： UINT8 *mvUsbNetGetMacAddress(void)

SIM卡流量接口：
流量这块只能暂时获取档次开下状态下消耗的流量，，可以让客户试试这两个接口
unsigned long long get_rx_byte(void)
unsigned long long get_tx_byte(void)

检测系统内存使用状态的接口：
UINT32 OsaGetDefaultMemPoolFreeSize(void)

2、openCPU常见问题

SSP_SPI_MODE3，SPI空闲是高电平 第二个边沿有效，还有一个参数是第一位是最高位还是最低位
——这个是高位在前，第一位是最高位

两个IO中断，需要存储些数据这个要怎么做
——xtern UINT32 getGPIOPinmuxAddress(UINT32 GPIONum)

获取GPS的寄存器地址的：
UINT32 getGPIOPinmuxAddress(UINT32 GPIONum)
{
UINT32 GPIOPinmuxAddr = 0;
if(GPIONum <= 36)
GPIOPinmuxAddr = 0xd401e0dc + GPIONum*4;
else if(GPIONum >= 49 && GPIONum <= 54)
GPIOPinmuxAddr = 0xd401e1a0 + (GPIONum - 49)*4;
else if(GPIONum >= 60 && GPIONum <= 66)
GPIOPinmuxAddr = 0xd401e304 + (GPIONum - 60)*4;
else if(GPIONum >= 71 && GPIONum <= 86)
GPIOPinmuxAddr = 0xd401e1b8 + (GPIONum - 71)*4;
else
ASSERT(0);
return GPIOPinmuxAddr;
}

cat1open如何从SDK里获取IMEI 、ICCID、LBS数据，有函数接口可以用吗，比如 IMEIRead
——有个内部使用at的demo

调用 SilentResetDisable(); 在那个函数里调用？
——Phase2Inits_exit 开头就可以

用开发板调试的时候用的PCM输出语音，现在板子硬件没有加音频解码芯片，直接使用差分音频口输出，问一下这里程序怎么调用我们的API
——参考参考设计加一路功放才可以

i2c可以做普通io来用吗？
——i2c做普通io来用需要特殊版本

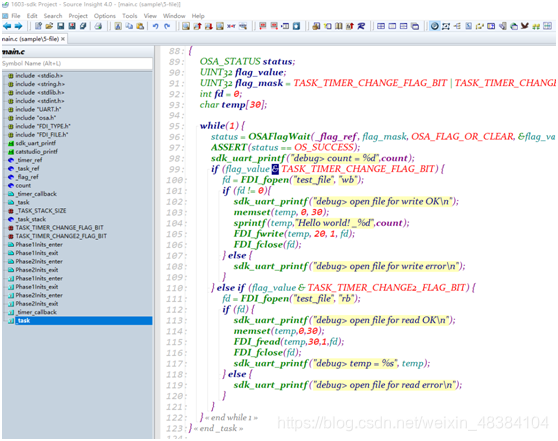

open不插SD卡情况下，如何创建一个文件进行读写：

参考这里：

amr录音文件固定时长
——接口里没有时间参数，只能用定时器去停止录音

OnKeyPoweroff_Start这个头文件是哪个
——没头文件，引用下就好 void OnKeyPoweroff_Start(void);

enable sys sleep设置休眠流程：
1、休眠中
2、数据唤醒后
3、disable sys sleep
4、唤醒后，程序需要处理的任务，比如发送数据
5、enable sys sleep

SendATCMDWaitResp参数说明：
sATPInd：AT执行通道，不需要管，默认使用TEL_AT_CMD_ATP_10，使用esim（TEL_AT_CMD_ATP_10+36），双卡使用详见sdk中sample中29-dualsim
inStr：AT指令字符串
timeOut：超时时间，单位s
okFmt：注意的参数，这里一般时判断是判断AT返回时，OK之前的正常上报数据，但是不要填写"OK"，会和okFlag冲突造成异常，比如如下三个AT
AT^SYSINFO
^SYSINFO: 0,0,0,0,255

OK
SendATCMDWaitResp(TEL_AT_CMD_ATP_10, “AT^SYSINFO\r\n”, 3, “^SYSINFO:”, 1, NULL, resp_str, sizeof(resp_str));
也可以不关注okFmt, resp_str中解析判断即可
SendATCMDWaitResp(TEL_AT_CMD_ATP_10, “AT^SYSINFO\r\n”, 3, NULL, 1, NULL, resp_str, sizeof(resp_str));

AT+CGSN
123456789012347

OK
SendATCMDWaitResp(TEL_AT_CMD_ATP_10, “AT+CGSN\r\n”, 3, NULL, 1, NULL, resp_str, sizeof(resp_str));

AT+CMGF=1
OK
SendATCMDWaitResp(TEL_AT_CMD_ATP_10, “AT+CMGF=1\r\n”, 3, NULL, 1, NULL, resp_str, sizeof(resp_str));

okFlag：正常都是1，即表示捕捉OK作为AT的成功返回标志

errFmt：一般填写"ERROR"，或者更准确的错误信息，判断到错误返回会在timeout之前结束AT
outStr：AT返回的结果，如"^SYSINFO: 0,0,0,0,255"
outLen: sizeof(outStr)
*/
int SendATCMDWaitResp(int sATPInd, char *inStr, int timeOut, char *okFmt, int okFlag, char *errFmt, char *outStr, int outLen);

检测系统内存使用状态的接口：UINT32 OsaGetDefaultMemPoolFreeSize(void)

后续会添加，请看下一篇文章。
