matplotlib中设置色标colorbar与主图等高或等宽

前言

以我24年6月的气象绘图—模仿绘制风速水汽通量图为例

在色标设置中，我加入了shrink=0.7，使得色标看似与绘制的图等高，但实际是不等高的。

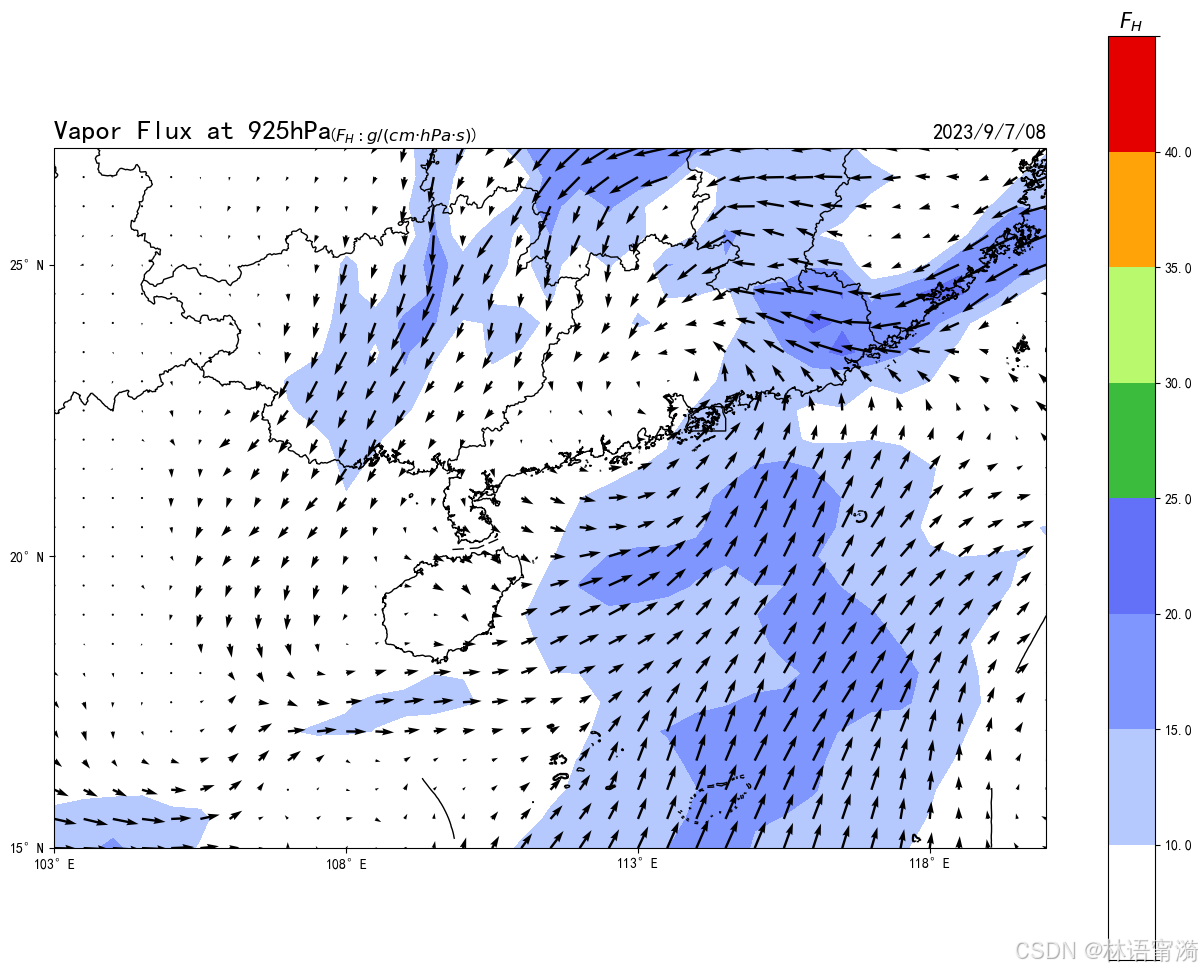

如果不添加的话，则是：

那如何设置不需要手动一点点调，就能让它直接与绘制的图等高呢？

基于此参照网友的一个方法，根据其原理我自编写了其中与 plt.colorbar 完全对接的函数，供大家参考。

函数

让 colorbar 与主图等高的方法，其实是应用于 colorbar 中的 cax 参数来达到精确控制它的位置和长宽。

用这个方法后，会导致原先具备的部分可选参数'fraction', 'pad', 'shrink', 'aspect', 'anchor','panchor'失去效果。

但不包括修改刻度的方向以及修改刻度标签等等。

以下代码设计思路，设计一个空类，用于承装sameLength_colorbar函数的动态参数，其中包括：方位location 和 距主图边距margin。

用这个方法，主要方便于后续如果有新变量的再添加。关于参数的介绍，详见如下。

import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif']=['SimHei'] #用来正常显示中文
plt.rcParams['axes.unicode_minus']=False #用来正常显示负号


class Empty:
    def __init__(self):
        pass

# 这个方法由于采用 colorbar cax的精确控制，原有的能使用参数 'fraction', 'pad', 'shrink', 'aspect', 'anchor','panchor' 将失去效果。
def sameLength_colorbar(mappable, orientation, use_gridspec=True, **kw):
    """
    Raw Parameter:
        mappable:绘制目标的色标，同 fig.colorbar 的 mappable 使用参数
        orientation:水平或垂直，同 fig.colorbar 的 orientation 使用参数
        use_gridspec:是否使用 GridSpec 来创建颜色条，同 fig.colorbar 的 use_gridspec 使用参数

    New Parameter:
        location:int
        所处位置 orientation 为 'vertical' 时，0 代表处于 右侧right ；1代表处于 左侧left 。
        所处位置 orientation 为 'horizontal' 时，0 代表处于 底部bottom ；1代表处于 顶部top 。
        margin:float
        色标距离主图边距，默认为0.02

    Invalid Parameter:
        fraction:用于控制颜色条相对于父轴的高度比例。默认情况下，该值设置为 0.15。通过调整此参数可以改变颜色条的大小以适应图像布局需求
        pad:定义了颜色条与主图之间的间距，默认单位为英寸。正值表示向外移动，负值则向内靠近。适当调节可使图表更加美观紧凑。
        shrink:能够按指定的比例缩小颜色条长度，取值范围通常介于 (0, 1] 之间。当希望保持原有宽度而仅缩短高度时非常有用。
        aspect:设置颜色条内部单元格宽高比，影响其外观形状。对于某些特定应用场景下定制化显示效果至关重要。
        anchor 与 panchor:
        这两个参数共同决定了颜色条的位置锚定点及其相对位置偏移量。
        其中 anchor 是指整个颜色条框体的定位点；而 panchor 则用于微调具体放置坐标。两者配合使用能够实现精确的颜色条摆放控制。
    """
    _ax = mappable.axes
    _fig = _ax.figure
    thickness = 0.02

    #动态参数装载空类实例 dynamic parameter
    dynamic = Empty()

    new_parameter = ["location",
