GD32450Z 液晶RGB-LCD（AT070TN94）调试教程

最新推荐文章于 2025-02-24 16:59:59 发布

河狸打捞员

最新推荐文章于 2025-02-24 16:59:59 发布

阅读量6.5k

点赞数 15

分类专栏： STM32学习文章标签：单片机嵌入式硬件

本文链接：https://blog.csdn.net/weixin_48501028/article/details/126758111

版权

STM32学习专栏收录该内容

7 篇文章

订阅专栏

GD32F4提供了TFT-LCD接口，能为无源LCD显示屏提供像素数据，时钟以及时序信号。拥有一个内嵌的DMA不断的从系统存储器搬移数据到TLI然后输出到外部的LCD显示。本文接下来详细介绍基于GD32450Z芯片使用TFT-LCD接口实现AT070TN94液晶RGB-LCD的控制。

1、RGB-LCD基本知识介绍

RGB-LCD可以视为一个个像素点组成的，每个像素点相当于一个RGB 小灯，通过控制R、G、B 这三种颜色的亮度就可以显示出不同色彩。

(1) RGBLCD 的信号线

信号线	说明
R[0:7]	红色数据线
G[0:7]	绿色数据线
B[0:7]	蓝色数据线
DE	数据使能线
VSYNC	垂直同步信号线
HSYNC	水平同步信号线
DCLK	像素时钟信号线

其中R[7:0]、G[7:0]和B[7:0]这24 根是数据线，DE、VSYNC、HSYNC 和PCLK 这四根是控制信号线。

为了节省引脚，可以使用RGB565像素模式，忽略低位的颜色信号，如只使用R[7:3]、G[7:2]和B[7:3]，其余未使用到的数据线置为低电平。

(2) RGBLCD 的驱动模式

RGB 屏一般有 2 种驱动模式： DE 模式和 HV 模式。

DE 模式使用 DE 信号来确定有效数据；而 HV 模式，则需要行同步和场同步，来表示扫描的行和列。这里选择采用DE模式驱动LCD，使用DE模式时，只需要DE和PCLK 这两根信号线，节省芯片引脚。

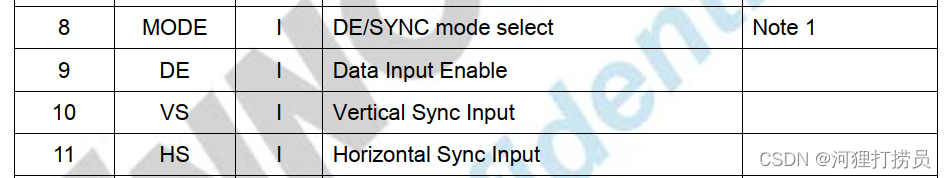

通过查询AT070TN94屏幕手册的针脚说明，第8号MODE针脚为DE/SYNC模式选择，即MODE置高电平，同时第10 (VS)、11 (HS)号针脚也要置为高电平。

2、RGB-LCD初始化设置

(1) 像素缓存

由于使用RGB565模式，每个像素占用2B数据，AT070TN94的屏幕分辨率为800×480，并且TLI支持两个独立的显示层，由此计算需要的内存空间为：2×800×480×2/1024=1500kb。这需要用到SDRAM，SDRAM的设置这里暂不做介绍。首先建立一个数组用来储存像素数据，其中 LCD_FRAME_BUF_ADDR 为储存的起始地址，这里设为 0xC0000000（具体看SDRAM的配置）

uint8_t blended_address_buffer[1600][480] __attribute__((at(LCD_FRAME_BUF_ADDR)));

同时我们定义两结构体，用于LCD初始化和层初始化配置。

tli_parameter_struct 		tli_init_struct;
tli_layer_parameter_struct 		tli_layer_init_struct;

(2) 时间参数配置

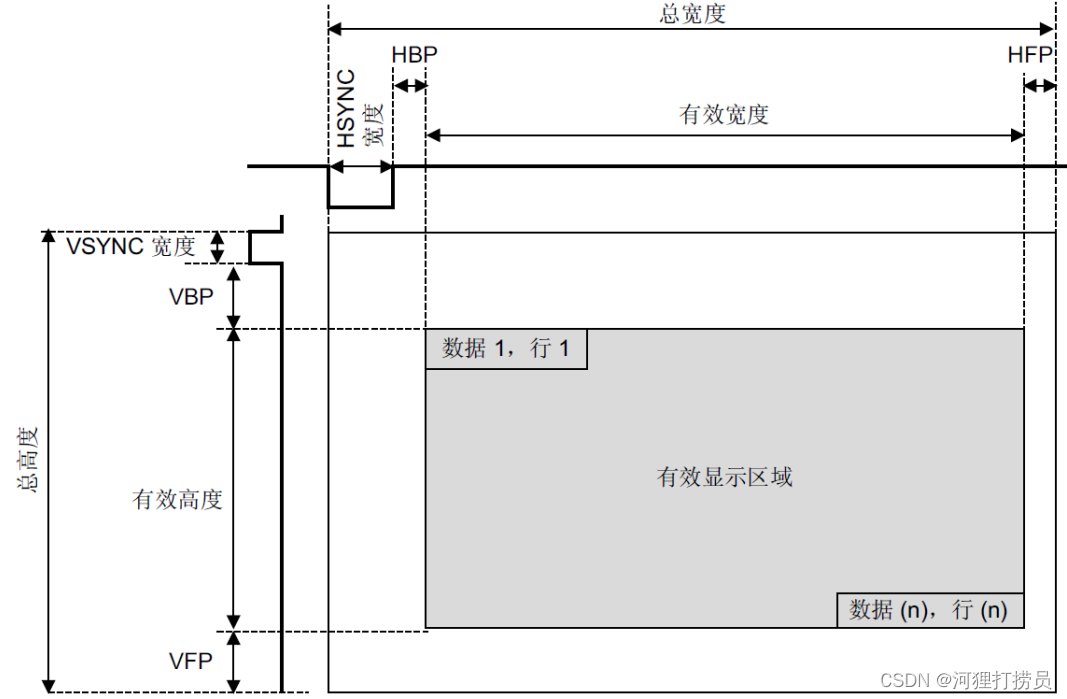

RGB-LCD时序图如上所示，图中有效显示区域，就是我们 RGBLCD 面板的显示范围。图中参数的说明如下表所示：

参数	说明
HSW(horizontal sync width)	水平同步脉宽，单位为相素时钟（ CLK）个数
VSW(vertical sync width)	垂直同步脉宽，单位为行周期个数
HBP(horizontal back porch)	水平后廊，表示水平同步信号开始到行有效数据开始之间的像素时钟（CLK）个数
HFP(horizontal front porch)	水平前廊，表示行有效数据结束到下一个水平有效信号开始之前的像素时钟（CLK）个数
VBP(vertical back porch)	垂直后廊，表示垂直同步信号后，无效行的个数
VFP(vertical front porch)	垂直前廊，表示一帧数据输出结束后，到下一个垂直同步信号开始之前的无效个数

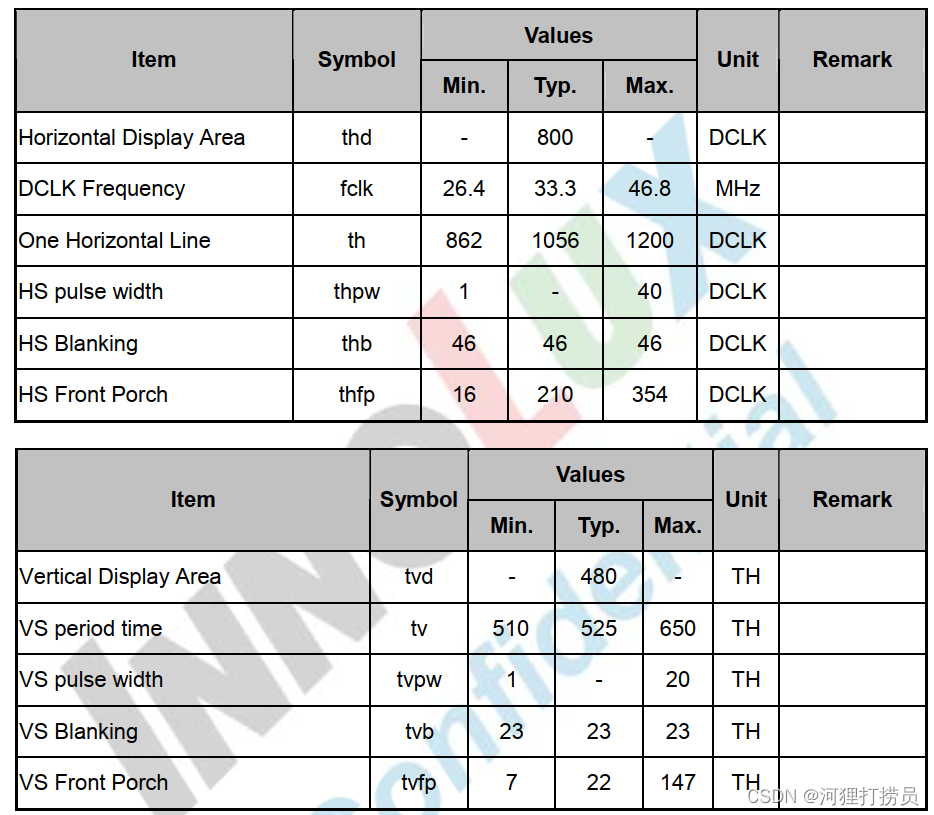

通过查询AT070TN94屏幕手册，其时间参数如下：

由此定义时间参数如下：

#define HORIZONTAL_SYNCHRONOUS_PULSE  1
#define HORIZONTAL_BACK_PORCH         46
#define ACTIVE_WIDTH                  800
#define HORIZONTAL_FRONT_PORCH        210

#define VERTICAL_SYNCHRONOUS_PULSE    1
#define VERTICAL_BACK_PORCH           23
#define ACTIVE_HEIGHT                 480
#define VERTICAL_FRONT_PORCH          22

(3) LCD初始化函数

1. RCU_TLI时钟开启

rcu_periph_clock_enable(RCU_TLI);

2. GPIO初始化配置

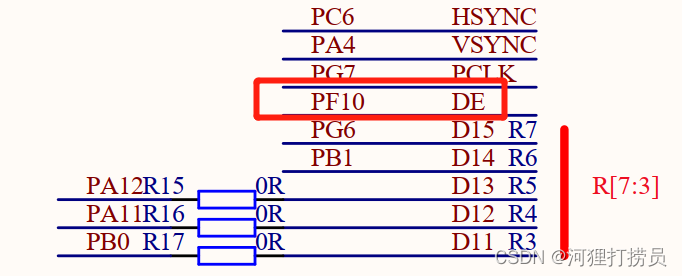

引脚的配置要根据原理图来配置，这里举例配置DE引脚，其他引脚配置方法也相同。

由原理图可知DE引脚所连接的是PF10，查看《GD32F450xx_Datasheet》的引脚复用表，可知TLI_DE为AF14。由此DE引脚的配置代码如下所示：

rcu_periph_clock_enable(RCU_GPIOF);
gpio_af_set(GPIOF, GPIO_AF_14, GPIO_PIN_10);
gpio_mode_set(GPIOF, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_10);
gpio_output_options_set(GPIOF, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ,GPIO_PIN_10);

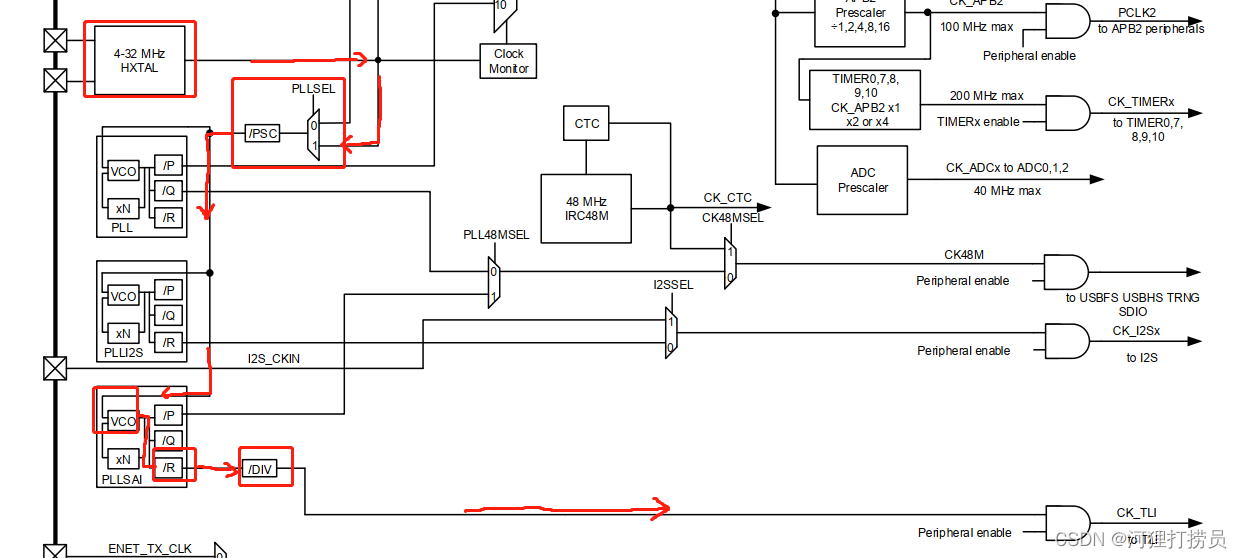

3. 时钟源配置

由屏幕手册其时钟频率为33.3MHz，设置TFT-LCD的时钟源来自于25M高速外部时钟HXTAL经PSC 25分频，再经过PLLSAI_VOC倍频，再PLLSAI_R分频，最后DIV分频得到。即TLI时钟频率为 HXTAL / PSC × PLLSAI_VOC / PLLSAI_R / DIV。

TLI时钟源配置代码如下：

if(ERROR == rcu_pllsai_config(256, 2, 3))        //三个参数分别为：PLLSAI_VOC  PLLSAI_Q  PLLSAI_R
{while(1);}
rcu_tli_clock_div_config(RCU_PLLSAIR_DIV4);
rcu_osci_on(RCU_PLLSAI_CK);
if(ERROR == rcu_osci_stab_wait(RCU_PLLSAI_CK)){while(1);}

4. LCD初始化配置

tli_struct_para_init(&tli_init_struct);
tli_init_struct.signalpolarity_hs = TLI_DE_ACTLIVE_LOW;			//水平同步极性，设置低电平或是高电平有效
tli_init_struct.signalpolarity_vs = TLI_DE_ACTLIVE_LOW;			//垂直同步极性
tli_init_struct.signalpolarity_de = TLI_DE_ACTLIVE_LOW;			//数据使能极性
tli_init_struct.signalpolarity_pixelck = TLI_PIXEL_CLOCK_TLI;	//像素时钟极性
tli_init_struct.synpsz_hpsz = HORIZONTAL_SYNCHRONOUS_PULSE - 1;			//水平同步宽度
tli_init_struct.synpsz_vpsz = VERTICAL_SYNCHRONOUS_PULSE - 1;			//垂直同步宽度
tli_init_struct.backpsz_hbpsz = HORIZONTAL_SYNCHRONOUS_PULSE + HORIZONTAL_BACK_PORCH - 1;			//水平同步后沿宽度
tli_init_struct.backpsz_vbpsz = VERTICAL_SYNCHRONOUS_PULSE + VERTICAL_BACK_PORCH - 1;				//垂直同步后沿高度
tli_init_struct.activesz_hasz = HORIZONTAL_SYNCHRONOUS_PULSE + HORIZONTAL_BACK_PORCH + ACTIVE_WIDTH - 1;		//有效宽度
tli_init_struct.activesz_vasz = VERTICAL_SYNCHRONOUS_PULSE + VERTICAL_BACK_PORCH + ACTIVE_HEIGHT - 1;			//有效高度
tli_init_struct.totalsz_htsz = HORIZONTAL_SYNCHRONOUS_PULSE + HORIZONTAL_BACK_PORCH + ACTIVE_WIDTH + HORIZONTAL_FRONT_PORCH - 1;	//总宽度
tli_init_struct.totalsz_vtsz = VERTICAL_SYNCHRONOUS_PULSE + VERTICAL_BACK_PORCH + ACTIVE_HEIGHT + VERTICAL_FRONT_PORCH - 1;	        //总高度
tli_init_struct.backcolor_red = 0x00;			//屏幕背景层红色部分 	设为黑色
tli_init_struct.backcolor_green = 0x00;			//屏幕背景层绿色部分
tli_init_struct.backcolor_blue = 0x00;			//屏幕背景色蓝色部分
tli_init(&tli_init_struct);

5. 层初始化配置

tli_layer_struct_para_init(&tli_layer_init_struct);
tli_layer_init_struct.layer_window_leftpos = 00+0+lcdltdc.hsw + lcdltdc.hbp;
tli_layer_init_struct.layer_window_rightpos = 800+0+lcdltdc.hsw + lcdltdc.hbp - 1;
tli_layer_init_struct.layer_window_toppos = 00+0 + lcdltdc.vsw + lcdltdc.vbp;
tli_layer_init_struct.layer_window_bottompos = (480 +0 + lcdltdc.vsw + lcdltdc.vbp - 1);
tli_layer_init_struct.layer_ppf = 0x02;									    //TLI_LxPPF  PPF[2:0]  010：RGB565
tli_layer_init_struct.layer_sa = 0xFF; 										//层透明度 255为完全不透明
tli_layer_init_struct.layer_acf1 = LAYER_ACF1_PASA;							//层混合模式 归一化的像素 Alpha 乘以归一化的恒定 Alpha
tli_layer_init_struct.layer_acf2 = LAYER_ACF2_PASA;							//111：归一化的像素 Alpha 乘以归一化的恒定 Alpha
tli_layer_init_struct.layer_default_alpha = 0xFF;							//该层显示范围外的颜色
tli_layer_init_struct.layer_default_blue = 0xFF;
tli_layer_init_struct.layer_default_green = 0xFF;
tli_layer_init_struct.layer_default_red = 0xff;
tli_layer_init_struct.layer_frame_bufaddr = 0xC0000000;		        //缓存地址
tli_layer_init_struct.layer_frame_line_length = (800*2+3);			//行长度 这个值为一行的字节数+3
tli_layer_init_struct.layer_frame_buf_stride_offset =(800*2);		//步幅偏移 定义了从某行起始处到下一行起始处之间的字节数
tli_layer_init_struct.layer_frame_total_line_number = 480;			//总行数 定义了一帧行数
tli_layer_init(LAYER0, &tli_layer_init_struct);						// LAYER0初始化

3、点亮屏幕

tli_layer_enable(LAYER0);            //使能层1
tli_reload_config(TLI_FRAME_BLANK_RELOAD_EN);
tli_enable();            //使能TLI

此时向SDRAM中的TLI缓存输入像素数据，LCD屏会相应的显示出。
