V93k 的level set

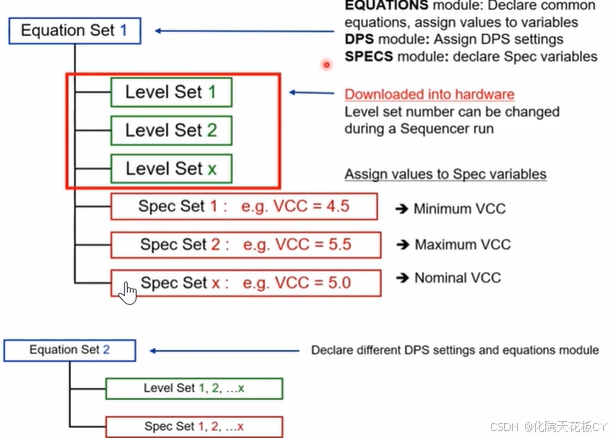

level setup 中的层级结构

• leve是以equation为单位定义的，每个equation可以包括一个或者多个level set，测试过程中可以通过former command 切换level set ，感觉类似于s100测试机中的设置。
• spec module 可以根据需求设置多个，分别用于不同DC条件下执行测试，再测试中直接选择spec module number就可以了。
• 在spec tools中設置，可以通过ASCII格式level文件查看spec set。

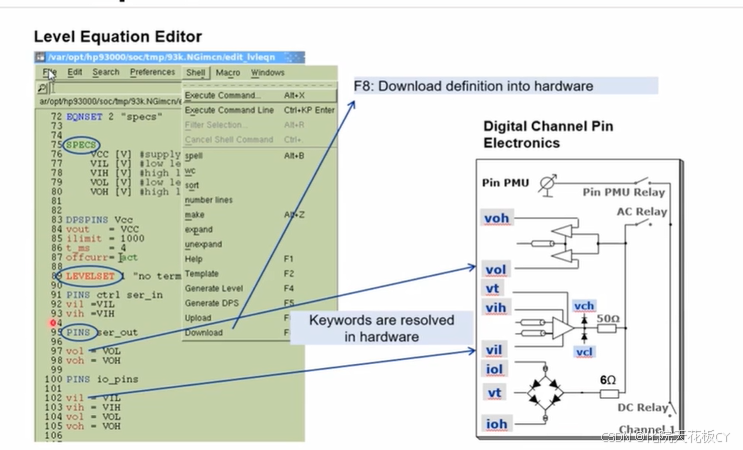

level 定义规则

• 关键词： EQNSET+Equation set number+name
• SPECS 中定义变量。
• #后面是注释内容。
• Equations中是定义变量 ： Equation = 常量/与其他Equation组成的表达式。
• PIN的定义是以关键词PINS开始，PIN、PIN GROUP都可。

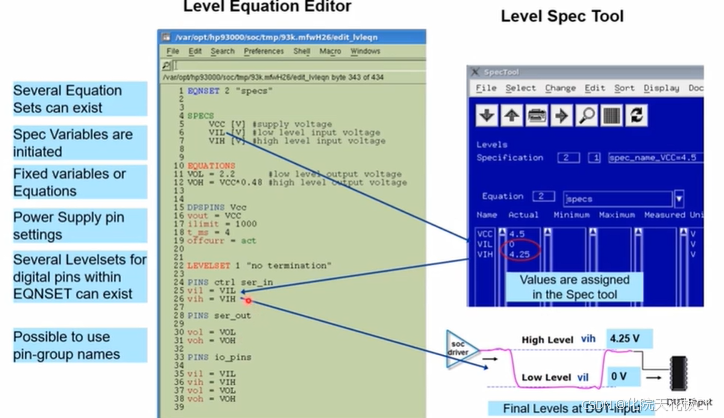

如何在Equation based中建立level setup

• 在Test Program explorer中双击Levels，弹出窗口中点击select，选择Edit Equstions 新建

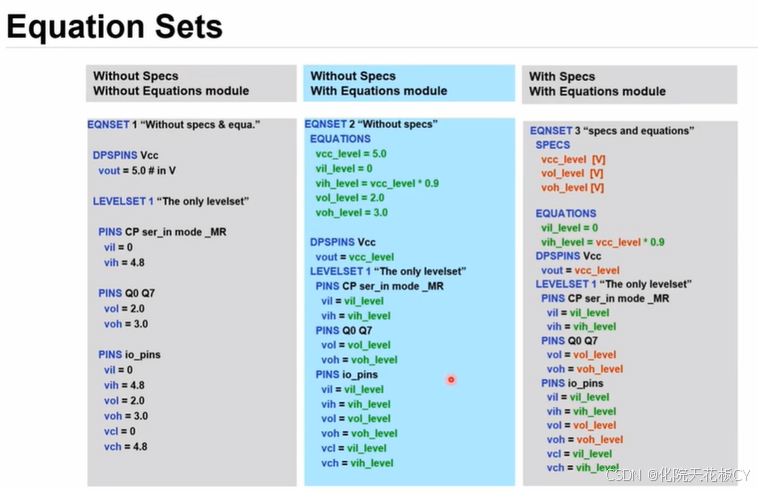

• 三种定义方式
• 选择Edit Specifications，新建spec。
• 选择show Equation&specs result 确定最终定义。
