V93k Pattern

Pattern 是机台发送到DUT端，或期望从DUT接受数字信号的有序组成。简单来说就是用来发送 信号和对比得到芯片端反馈结果的一组序列文件，不同测试机有所不同。

• 通过pattern tool新建查看和编辑pattern，分析fail的cycle。
• Timing setup是pattern setup的前提，timing没有准备好之前是没有办法setup pattern的。

基本名词

• Single Vector ：有一个逻辑状态字符表示，对应一个cycle内的drive（0/1）和Compare（H/L），每个Vector指向一个波形。
• Vector setup：决定了测试中实际执行的波形的顺序。
• Pattern：由Vector序列和若干sequence的指令组成，以index的形式存在vector memory中，每个index对应一个波形，这些波形按顺序组成了发送到DUT端的信号。

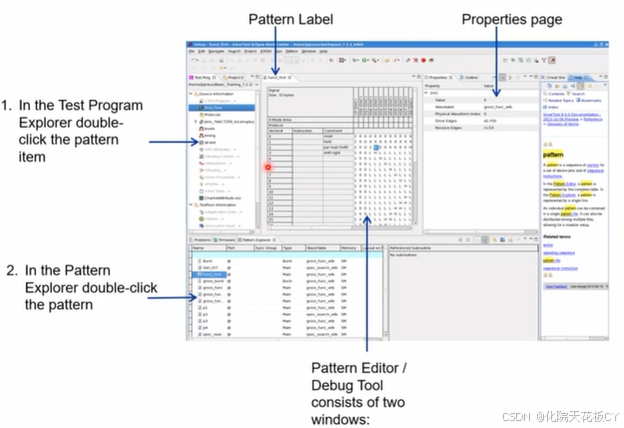

Pattern Tools

• pattern explorer：搜索、新建和删除pattern。
• Pattern Editior：用于查看和编辑，分析fail的cycle。
• Multiport  Burst Editor：用于新建、查看、编辑。

显示信号常用格式

• PW：Physical waveform index、
• DVC：device cycle name
• SC：state characters

常用指令

• RPTV：repeat一行或者多行vector。
• Loop：需要指定Loop的起始行和结束行。
• CTIM：可以切换Timing set。

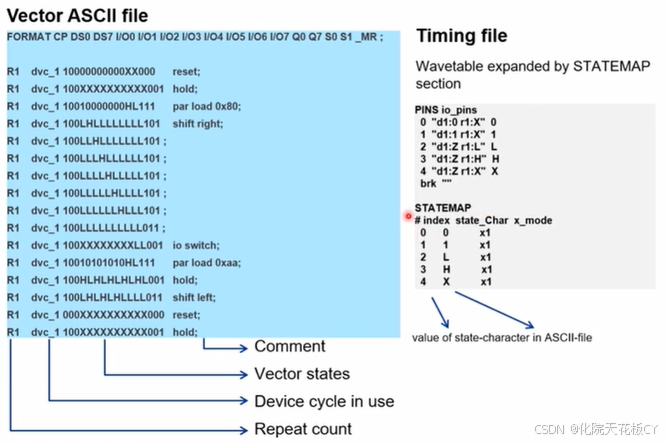

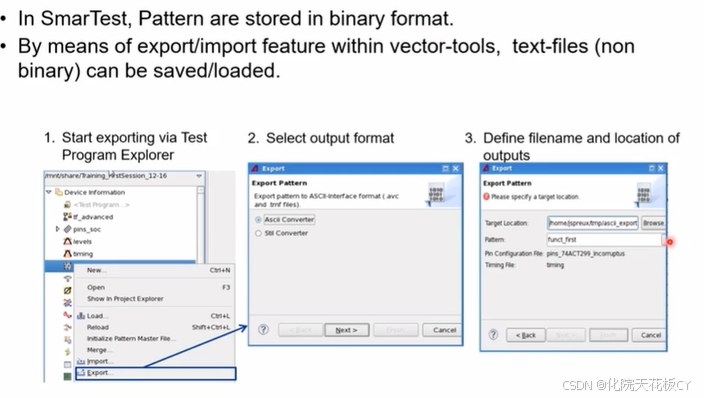

Export Vectors into ASCII-file

Burst label

Burst label有一個或者多個main label组成，这样一些通用的set up pattern或者initial pattern就可以在不同的测试项目中进项调用，方便复用，只有primary setup相同的pattern才可以burst在一起。另外执行burst label只需要一次sequence启停，可以节约测试时间。

新建Burst pattern流程

• 创建pattern的窗口中选择类型为burst。
• 在pattern explorer中锁定正在编辑的burst pattern 然后复制需要调用的main pattern，单机insert，添加已复制的pattern或单机paste，替换之前的pattern。
• 还可以通过ctrl+space，从提示中选择调用main pattern。
• 如果想要调整pattern 的顺序，在details窗口选择pattern，右键单击up或者down调整。

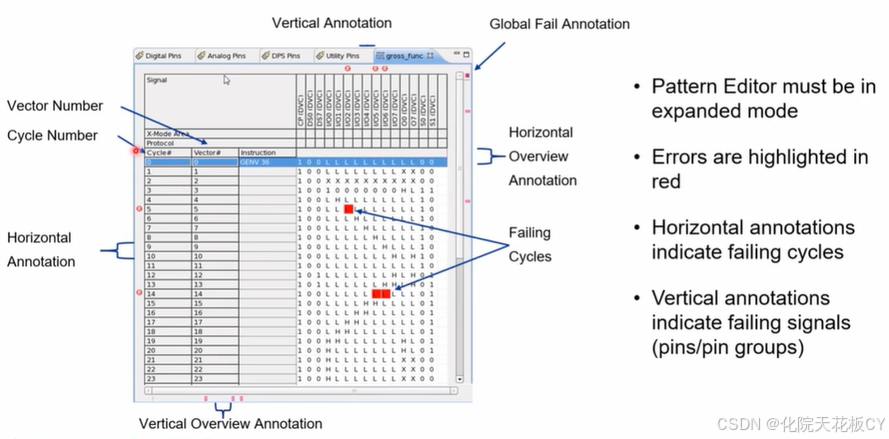

Result Analysis

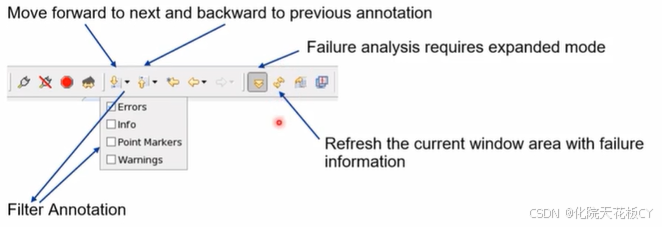

快捷键：
