不连续性面板 用于显示仿真过程中产生不连续性的子模型。通过该面板，您可以：

• 快速识别哪些子模型要求求解器暂停并重新启动
• 查看相关事件发生的具体时间点
• 更便捷地检测某些子模型中存在的不连续性处理问题
  注意：
  不连续性本身并非问题，其作用是确保积分算法的模型连续性。但需注意：
• 处理不连续性后需重新启动求解器
• 重启过程会消耗较多CPU资源
• 可能导致整体仿真速度下降

识别产生不连续性的子模型

主要功能

• 请求源定位：显示要求求解器重启处理的子模型，可精准定位请求来源
• 动态排序：支持按整个仿真时段内产生的不连续性次数对子模型排序

交互特性

• 实时更新：积分计算期间列表自动刷新
• 手动筛选：可勾选/取消勾选子模型，右侧图形化界面将同步显示/隐藏对应项
  • 注：仅显示仿真开始后至少触发过1次不连续性的子模型

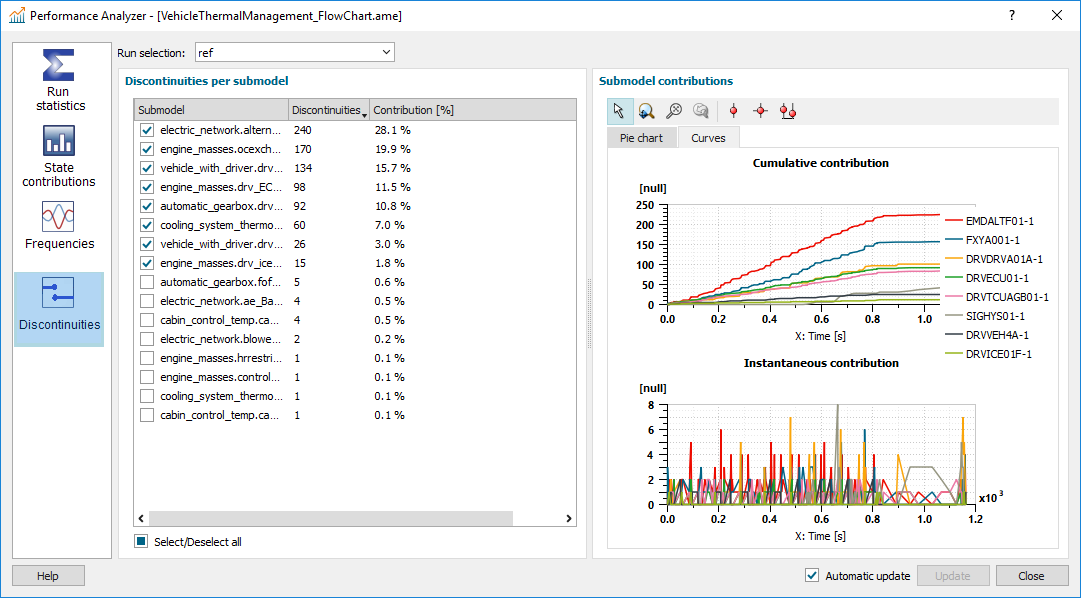

可视化呈现

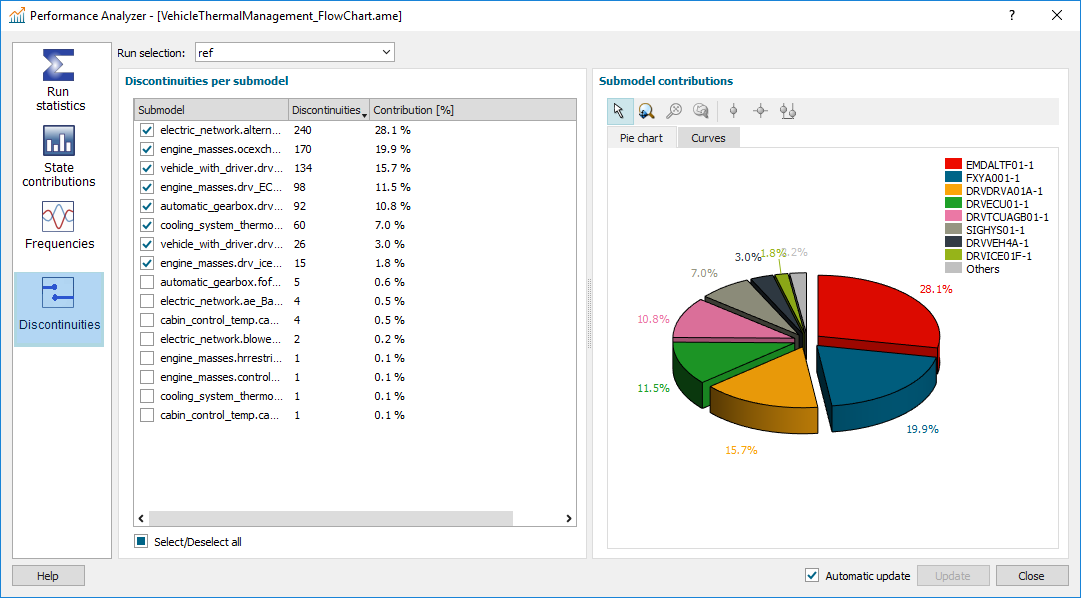

• 饼图视图：直观展示系统中各子模型产生不连续性的实时全局分布


默认显示规则

• 自动筛选：默认仅显示贡献度 >1% 不连续性总数的子模型
• 归并处理：其余子模型统一归入"其他"分类（包含所有未选子模型的贡献值）

深度分析建议

• 曲线面板：切换至该面板可查看子模型对求解器重启请求的：
  • 瞬时贡献度
  • 累计贡献度
• 多视图联动：
  • 与「运行统计」「状态贡献」面板的绘图保持同步
  • 时间轴光标(X轴坐标条)位置跨面板联动
  • 用途：当仿真在特定时间段降速时，可进行局部性能分析


贡献度指标说明

• 瞬时贡献度：两次更新间生成的不连续性次数（如每1千步计算周期内的统计值）
• 累计贡献度：自仿真开始后单个子模型产生的不连续性总量（持续递增）

子模型定位功能

• 双击交互：
  • 在示意图中自动定位该子模型
  • 将视图中心对准目标
  • 显示其标签
• 特殊说明：

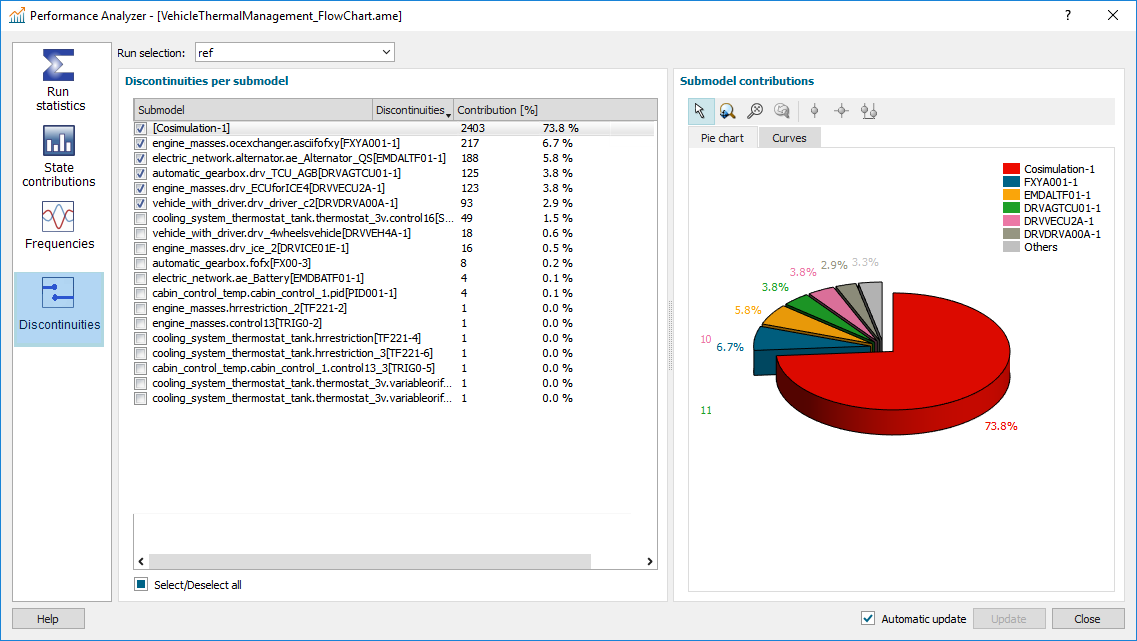

  • 对于含联合仿真接口的系统：
    • Simcenter Amesim与外部求解器的通信可能产生不连续性
    • 此类事件被归类为"联合仿真"专项标题
    • 因不与具体子模型绑定，双击列表项时无法执行定位
