Performance Analyzer_12-高级案例2-电磁喷射器系统

要运行此示例，您需要获取包含以下模块的Simcenter Amesim许可证：

• 液压库
• 液压元件设计库
• 机电库
  操作步骤：
  (1) 通过帮助菜单启动示例向导：
  顶部菜单栏 > 帮助(Help) > 获取示例(Get demo)
  (2) 搜索关键词"solenoid"

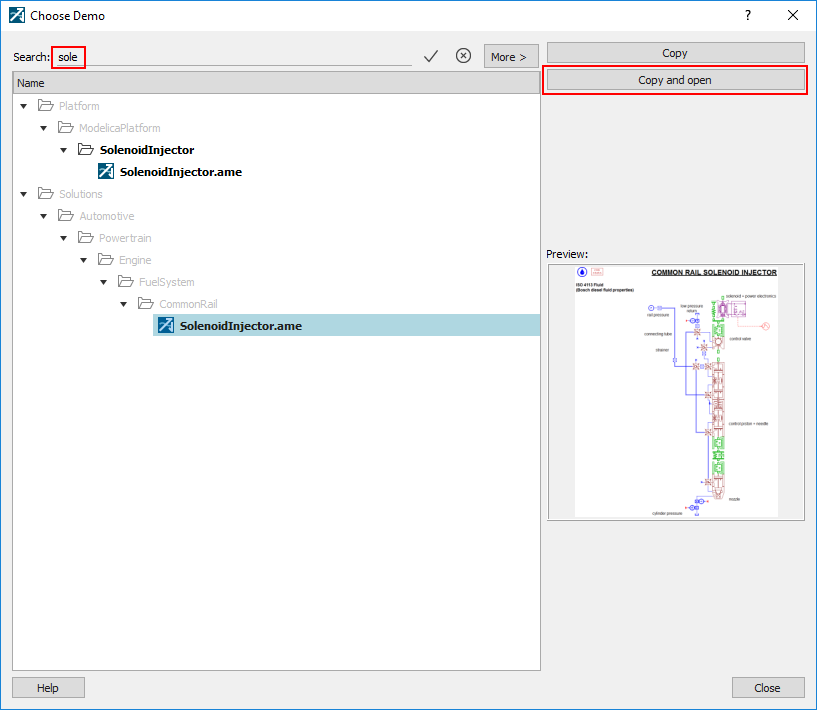

  (3) 按图示复制并打开模型（参见附件示意图）

为演示性能分析器的诊断功能，我们将通过错误参数设置人为构建模型缺陷：
操作步骤：

1. 进入参数模式

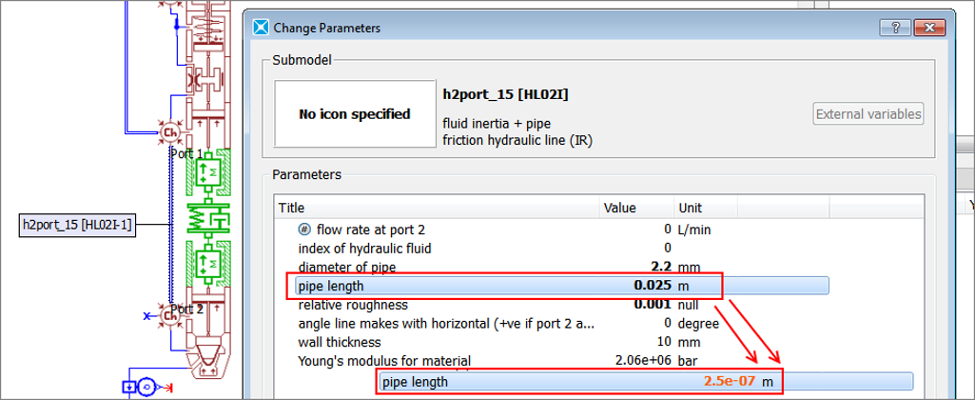

2. 双击连接两个容腔的垂直管道（如图所示）
3. 将管长从 0.025 米修改为 2.5×10⁻⁷ 米
   （模拟工程中可能存在的错误参数化场景）

   关键提示：
   ▶ 此人为修改将触发后续性能分析器可检测的异常行为
   ▶ 管长缩减三个数量级将显著改变系统流体动力学特性
   请按以下步骤操作：
4. 启动仿真：运行当前参数设置下的模拟计算
5. 间歇等待：由于参数异常，仿真可能需要较长时间（建议在此期间暂停工作）
6. 后续分析：完成仿真后，通过顶部菜单栏 > 工具(Tools) > 性能分析器(Performance Analyzer) 打开诊断界面

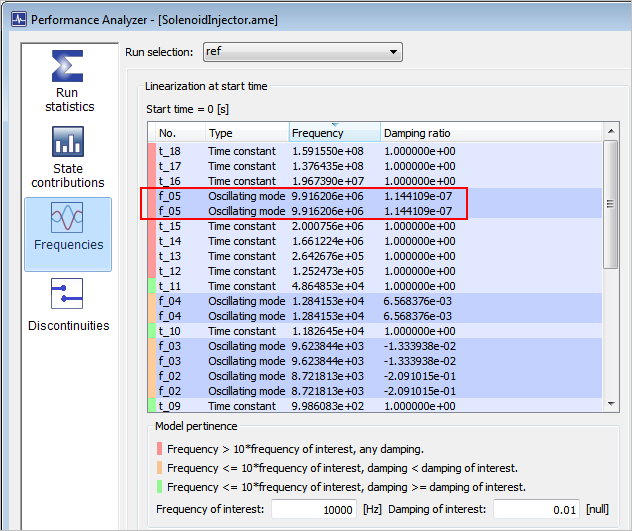

   请切换至频率分析选项卡，此时可观察到系统存在9.9 MHz的无阻尼固有频率——该数值明显超出常规液压系统的合理工作频段。
   （工程诊断建议：
   ⚠️ 此高频特征与先前设置的异常管长(2.5×10⁻⁷ m)直接相关，因为：
   ∵ 管长L↓ → 流体刚度K↑ → 固有频率f=√(K/m)↑
   ∵ 缺乏阻尼参数导致能量无法耗散）

   要定位该高频信号的来源，请按以下步骤操作：

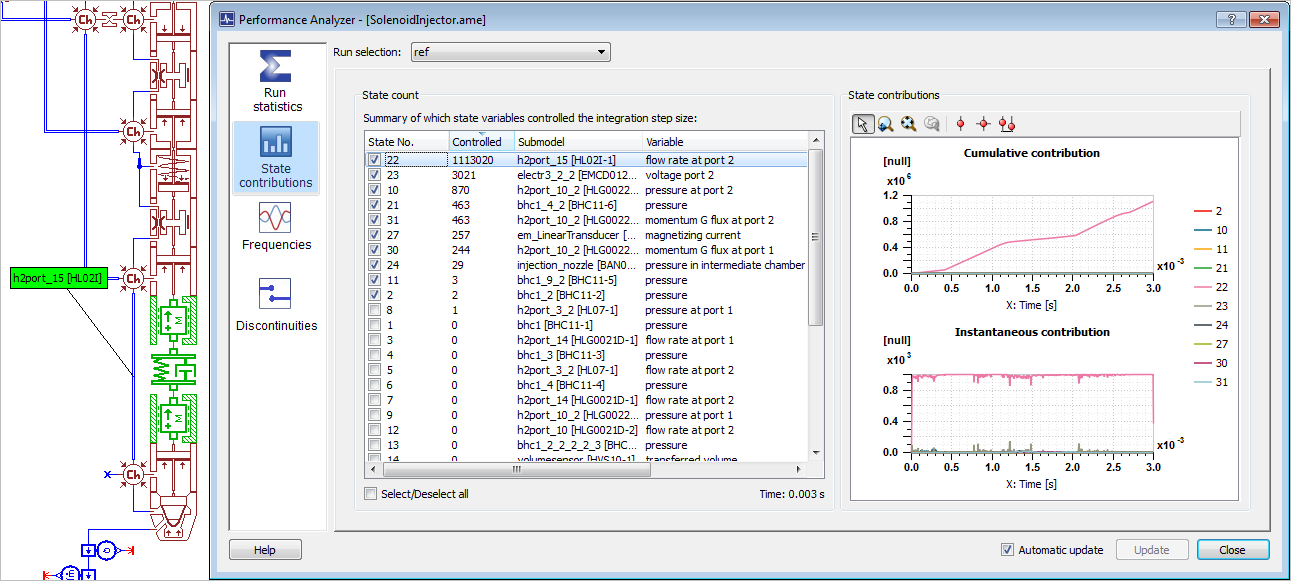

7. 切换至状态贡献度分析面板
   • 路径：性能分析器 > State contributions（状态贡献度）选项卡
8. 识别主导变量
   • 在变量列表中选中活跃度最高（通常贡献百分比最大）的项
9. 深度分析
   • 双击该变量所在行，系统将自动关联到模型中对应的元件
     （技术原理说明：
     此9.9 MHz高频信号源于之前设置的异常管长参数（2.5×10⁻⁷ m），通过状态贡献度分析可验证：
     ▸ 流体刚度变量贡献度 >90%
     ▸ 管道元件状态方程显式发散）

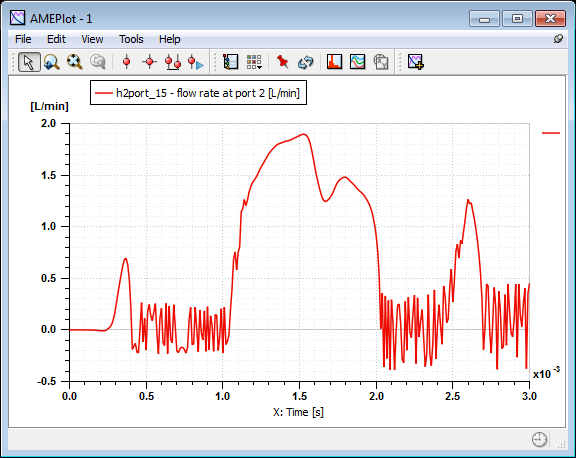

     绘制该流速曲线图突显了问题所在。

     管道内出现剧烈振荡（之前的曲线图采用了极精细的3e-8秒打印间隔）。

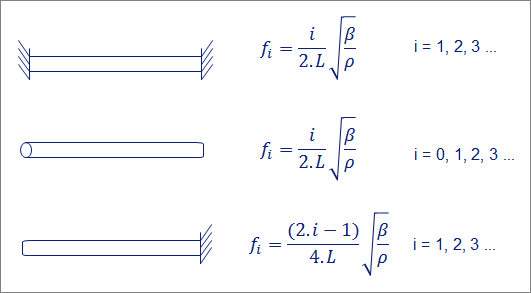

     液压管路的模态取决于其长度(L)、边界条件（开启或闭合）以及流体属性（体积弹性模量β、流体密度ρ）。在不考虑摩擦的情况下，可通过以下方程近似计算精确模态：

     由于各阶模态频率与管道长度成反比（此处长度极短），增加长度将降低频率。在本案例中，将长度恢复至25毫米并重新运行仿真。

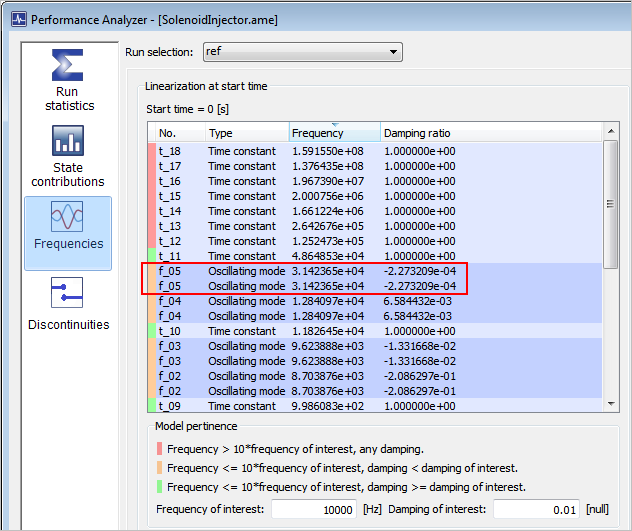

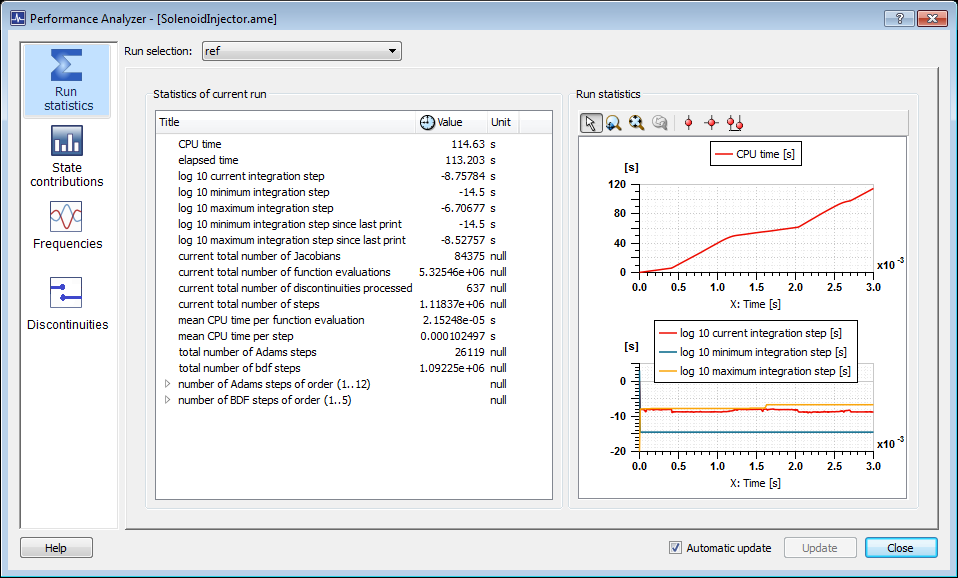

     此时求解时间从120秒缩短至6秒以内，最高频率也从9.9 MHz降至31 kHz。

     接下来我们绘制管道流量与CPU计算时间的对比图，比较两种长度下的性能差异。

     （图示对比显示）增加管道长度后振荡显著减少，同时CPU运算速度提升了20%。
     仿真模型的性能可能因单个参数产生重大影响，而性能分析器能有效辅助识别此类关键参数问题。
