The Study Manager_6_设计探索_Post processing

添加绘图功能说明
在研究进行期间，您可以创建以下两类图形显示：
一、标准绘图

• 支持创建常规Simcenter Amesim图形
• 特别适用于开启自动更新功能时
• 可实时观察研究过程的参数变化
  二、专业分析绘图
• 提供专为实验设计开发的特殊图形类型
• 可用绘图种类取决于当前研究类型
  具体功能详见"关键特性"说明
  操作方式：

1. 在研究列表中选定目标研宄
   • 点击工具栏"添加绘图"按钮；或
   • 右键菜单选择"添加绘图"选项


效应表功能说明

适用范围：
• 专用于"全因子实验设计(DOE Full factorial)“和"中心复合设计(Central composite)”
• 仅在研究执行完成后可用
调用方式：

1. 在研究列表中选定对应研究项目
   • 点击工具栏"效应表"按钮；或
   • 右键选择"效应表"菜单项

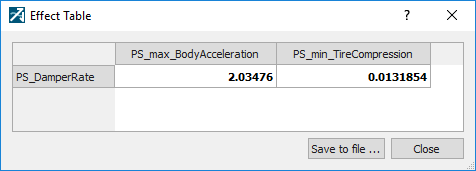

     将显示以下对话框：

     该对话框显示每个输入变量（或输入变量组合）对各输出参数的平均影响效应。
     主要功能说明：
2. 数据查看：直观展示变量间的效应关系
3. 数据导出：
   • 点击"保存到文件"按钮
   • 将当前窗口数据输出为ASCII格式文件
     如图例所示，输出文件内容包含完整的效应分析数据（采用结构化表格形式存储）。

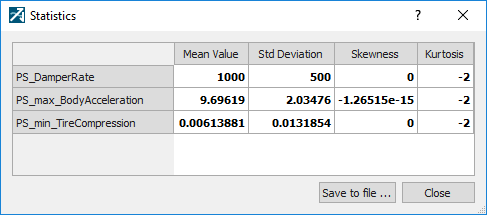

统计信息功能说明

调用方式

在研究列表中右键点击目标研究项，选择菜单中的 “统计信息” 选项。

数据内容：

• 输入/输出变量：显示所有变量名称
• 统计量：
  • 平均值（Mean）
  • 标准差（Standard deviation）
  • 偏度（Skewness）
  • 峰度（Kurtosis）
  Mean value = 1 N ∑ i = 1 N X i = μ Standard deviation = ∑ i = 1 N ( X i − μ ) 2 N = σ Skewness = 1 N σ 3 ∑ i = 1 N ( X i
