【keil 5】进阶玩法：逻辑分析仪的使用（软件仿真）

目录

一、准备材料

二、Debug设置

三、使用逻辑分析仪

 1、监听GPIO口

 2、监听全局变量

 四、缺点

---

        在日常编写程序的时候，难免会遇到想要查看GPIO等外设的波形图，keil5就提供了一个非常方便的软件仿真的逻辑分析仪功能，能够基本满足我们的需求。

        注意：keil 5的逻辑分析仪所监听的变量都要为全局变量才行，不然监听不了。

一、准备材料

        野火-指南针开发板（STM32F103VET6）（无需使用仿真器，只是要提供对应的型号即可）

        keil 5.36

二、Debug设置

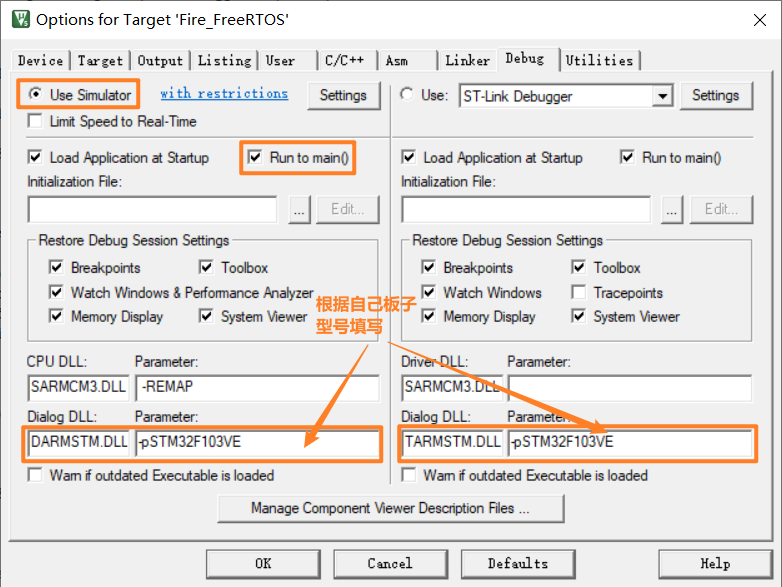

1、将 Debug 设置设置为软件仿真。下面的两个框框如果不填写的话在仿真的时候会报 “error 65: access violation at 0x40021000 : no 'read' permission” 错误。一个是 DARMSTM.DLL ，一个是 TARMSTM.DLL。



 三、使用逻辑分析仪

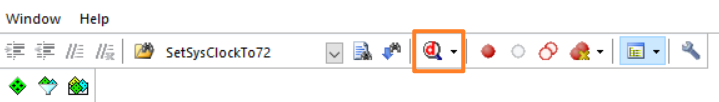

点击菜单栏上面的“Debug”按钮。

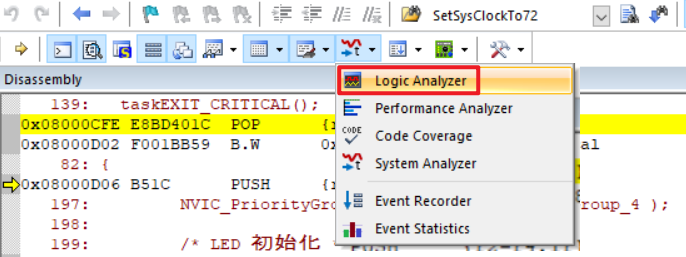

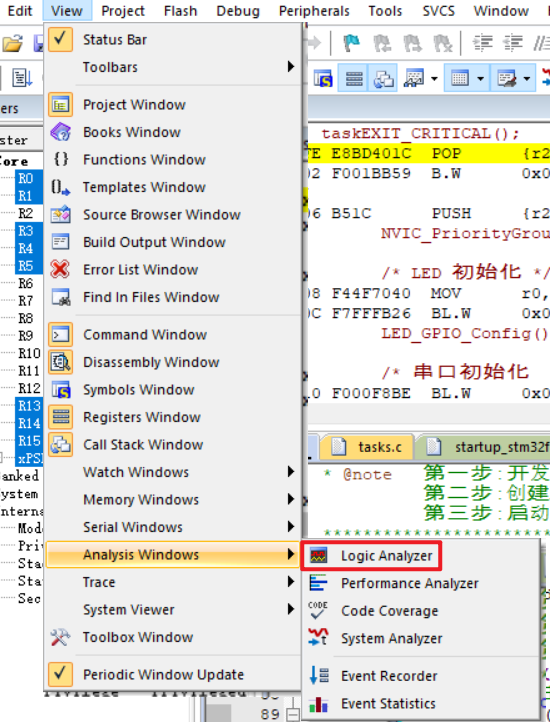

点开逻辑分析仪的窗口。（两个途径）

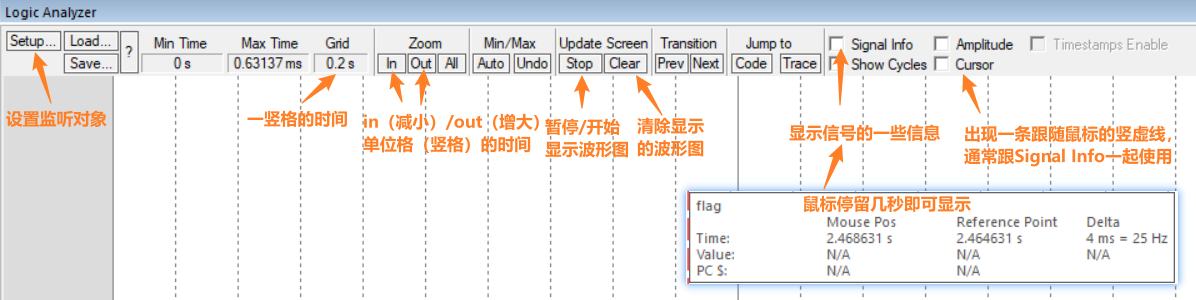

熟悉逻辑分析仪窗口。

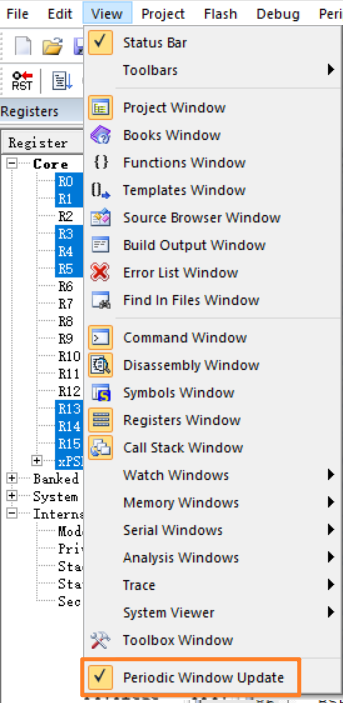

开启实时显示波形功能。（不然的话只能让程序全速运行一会再让它停止才会有波形的出现）

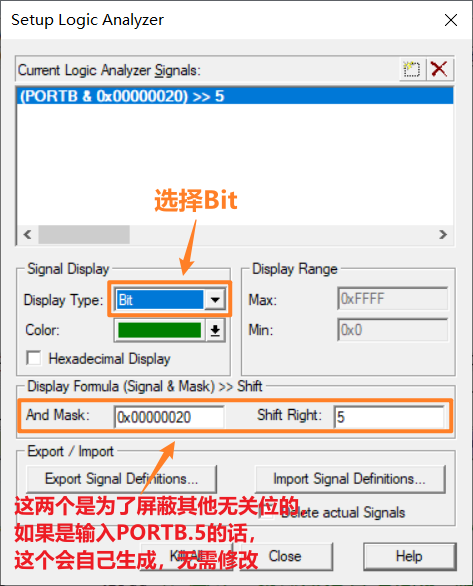

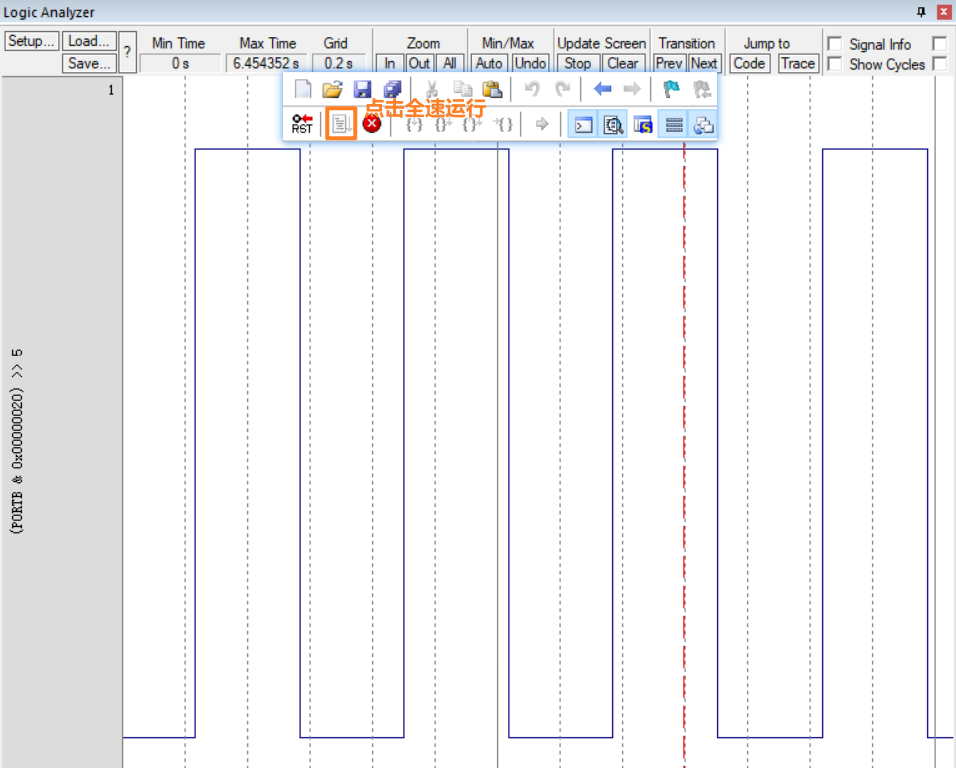

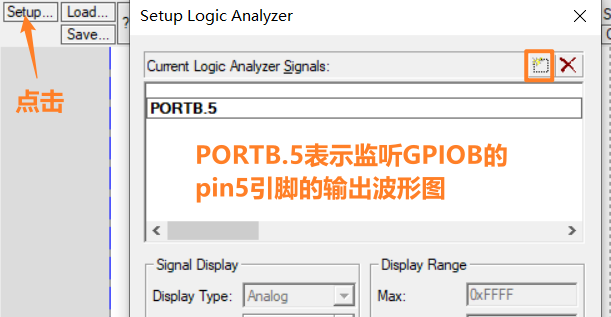

 1、监听GPIO口

           ​​​​​

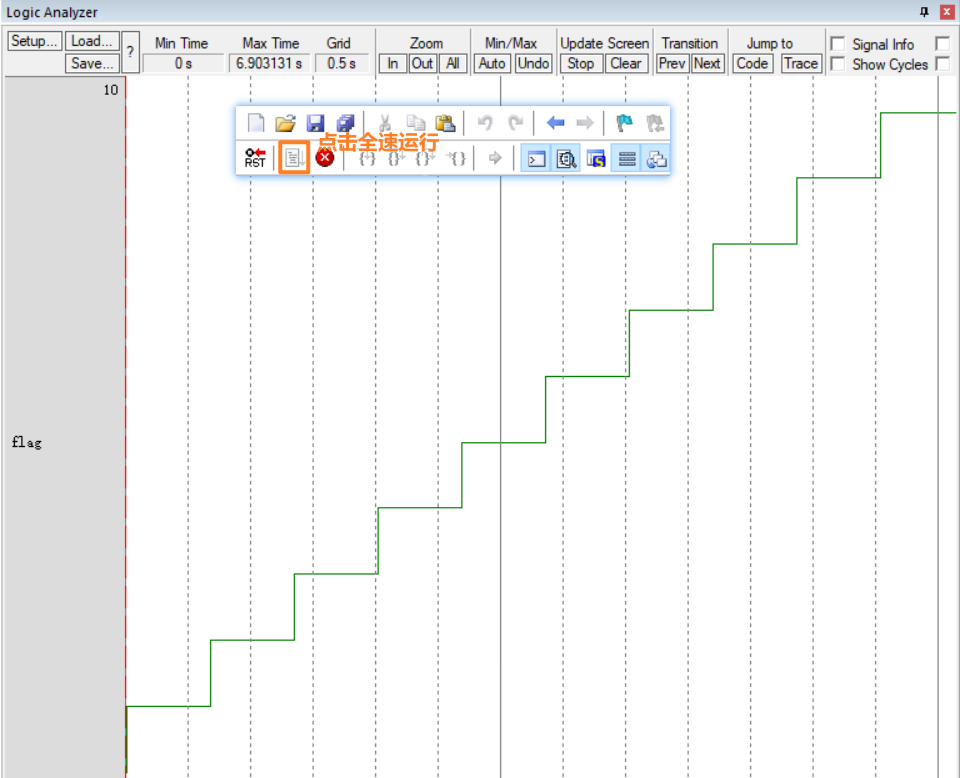

 2、监听全局变量

如果添加失败，试试退出仿真模式，将 static 关键字删除后重新编译，再次进入仿真模式试试。





 四、缺点

        1、无法显示输入的波形。

        2、可能精度没有专门的逻辑分析仪好。
