KEIL5调试使用逻辑分析仪
程序编译通过后

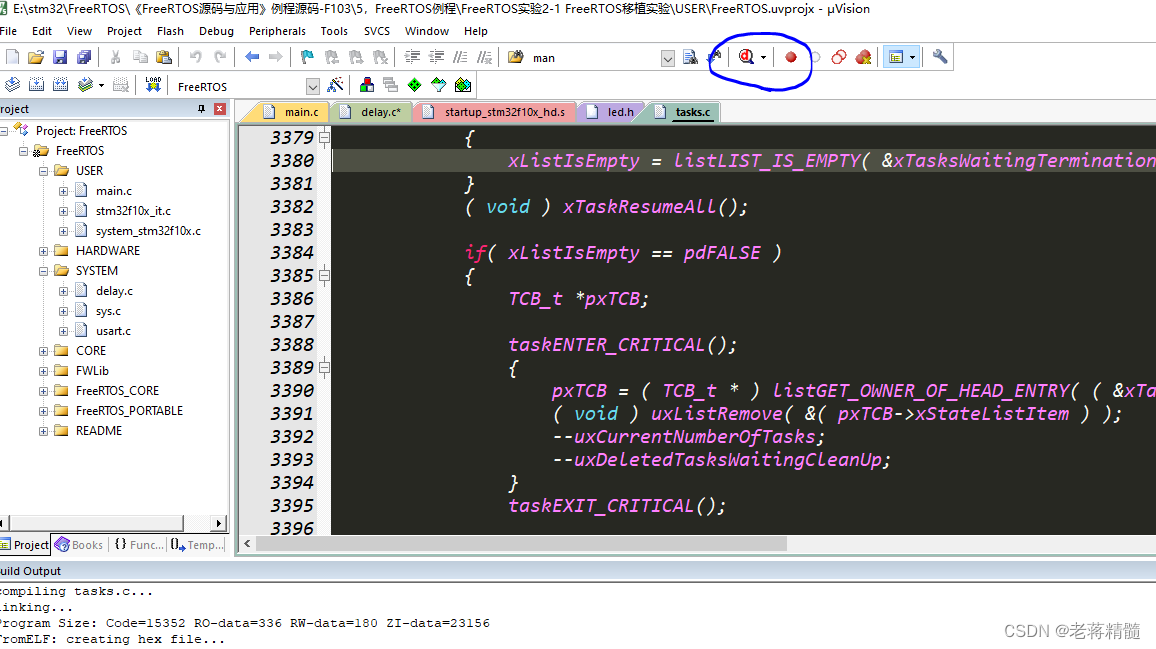

1.点击调试按钮

窗口介绍
在这里插入图片描述

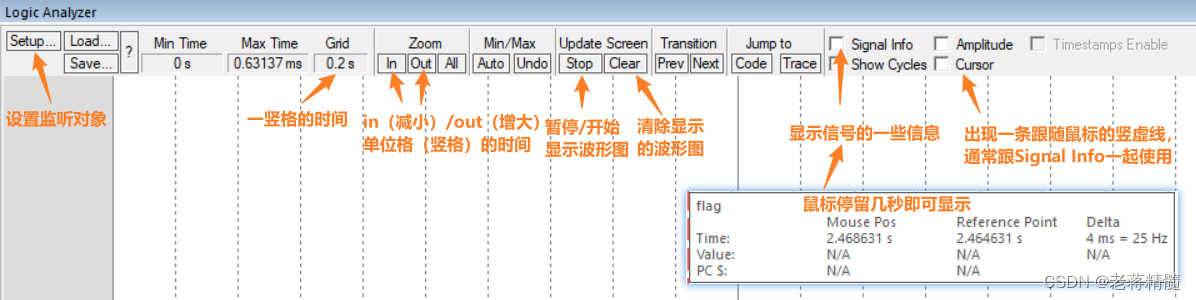

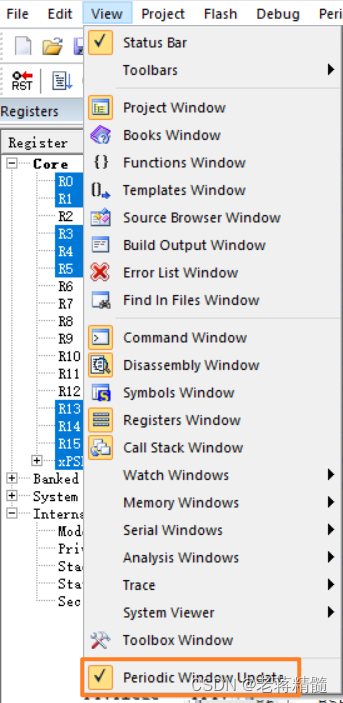

开启实时显示波形功能。（不然的话只能让程序全速运行一会再让它停止才会有波形的出现）
在这里插入图片描述

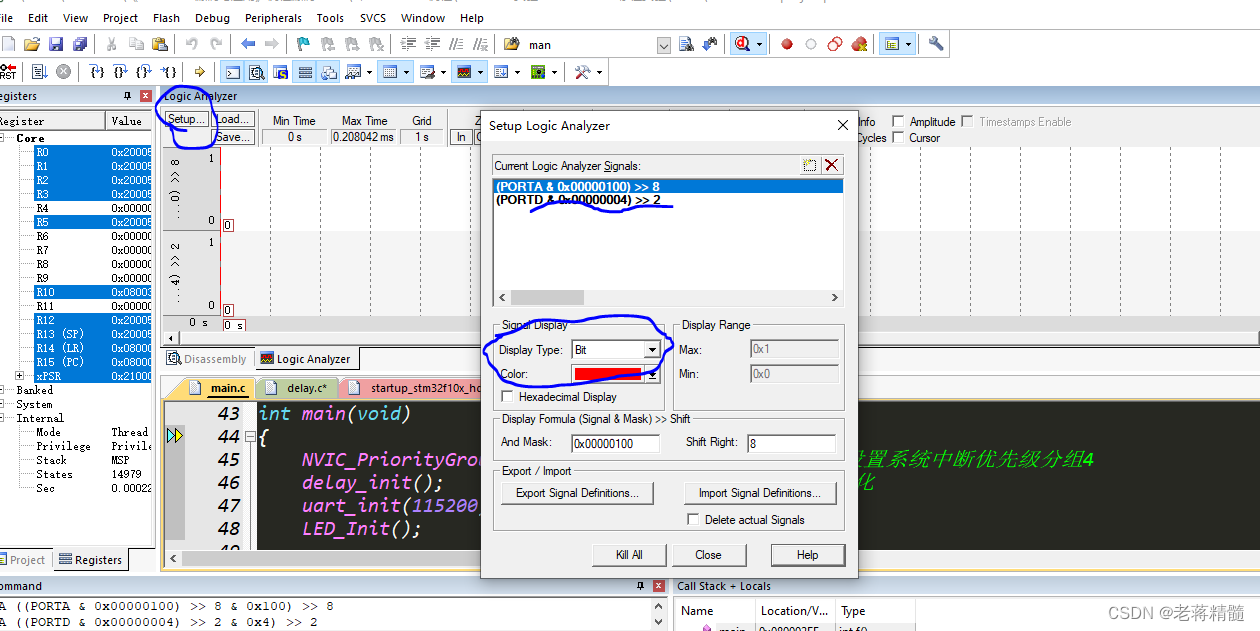

2.点击setup,输入需要观察的引脚逻辑

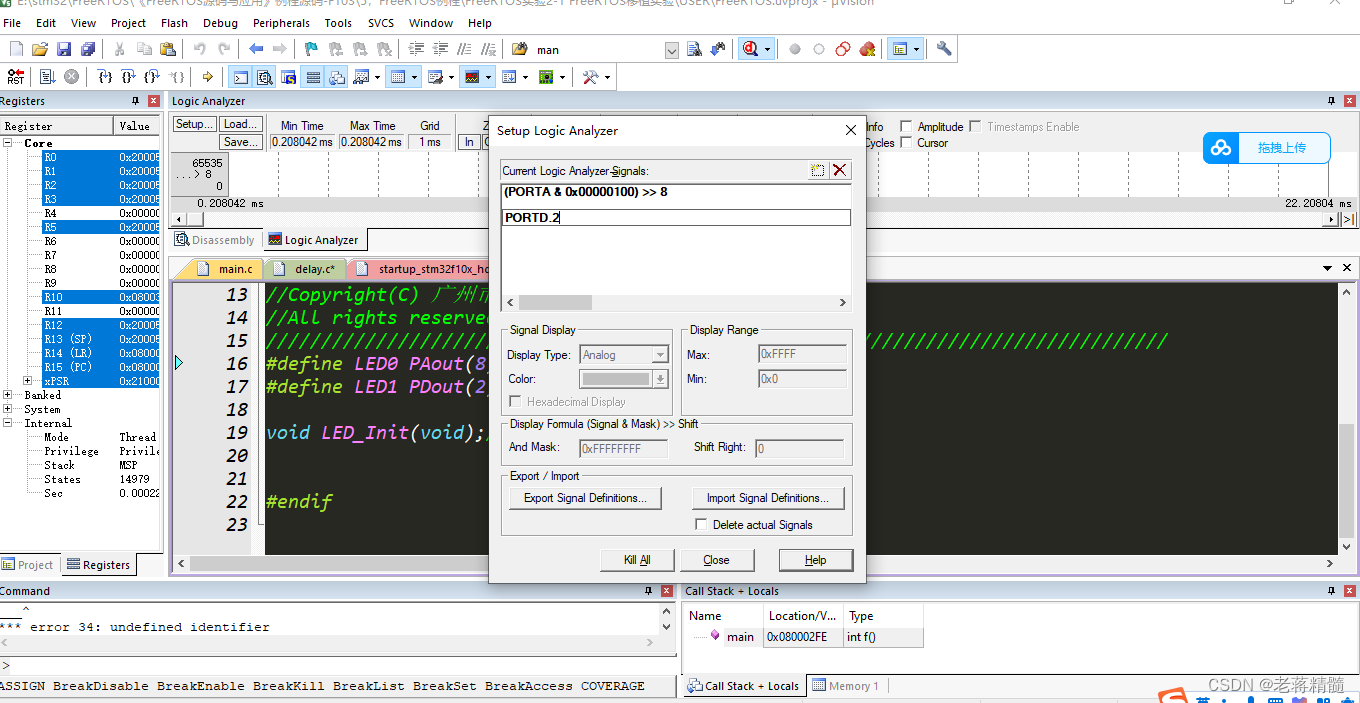

比如需要观察PA8和PD2的逻辑，输入
PORTA.8回车
PORTD.2回车
选项Display type设置为bit类型
在这里插入图片描述
在这里插入图片描述

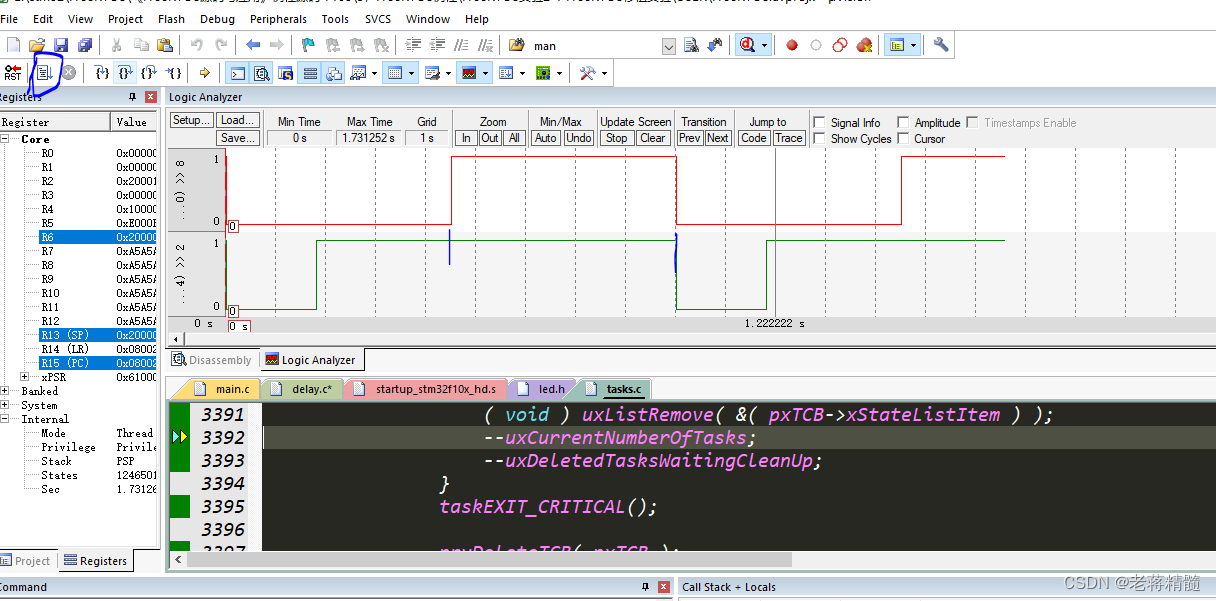

3.调试run（F5）
在这里插入图片描述
