cad二次开发c#学习记录4——导出图纸标注的尺寸

        通过遍历多边形可以得到每个多边形的面积,那么是不是遍历图纸上的每个尺寸就可以得到尺寸标注的数值呢?当然可以。事实上,你基本上可以得到“特性”内的所有信息。

        尺寸类:dimension。但是实际上在创建尺寸标注时需要用的是其派生类。如常见的,rotateddimension(转角标注),diametricdimension(直径标注),ordinatedimension(坐标标注)等。如图,很多尺寸,这可能并不是最复杂的图纸,我们尝试获取它的尺寸标注数值。

         代码如下:拿上次的套一下哎。

      public void asd()
       {
            Database db = HostApplicationServices.WorkingDatabase;
            Document doc = Application.DocumentManager.MdiActiveDocument;
            Editor ed = doc.Editor;
            using (Transaction trans = db.TransactionManager.StartTransaction())
            {
                var aa = from o in db.GetSelection<RotatedDimension>()//获得选中的尺寸标注
                         where o.ColorIndex >= 0
                         select o;
                foreach (RotatedDimension rot in aa)  //
                {
                    Application.ShowAlertDialog("尺寸1: " + rot.Measurement); //弹出提示
                }
                trans.Commit();
            }
        }

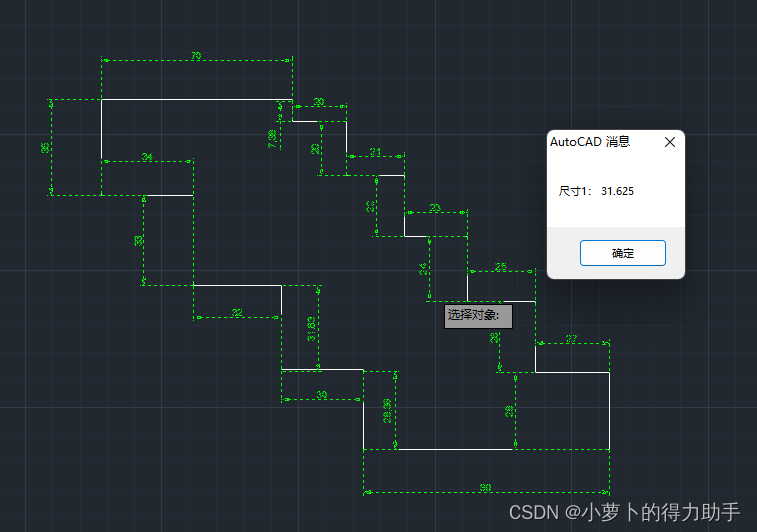

           运行结果:可以获得尺寸标注。

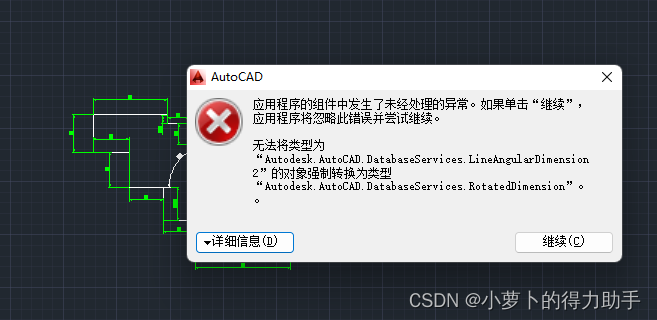

         但是增加一个角度标注便出现如下报警:提示的意思大概是遍历转角标注时,发现了一个角度标注,两兄弟不是一类,发出警报。

         如此便要先解决这个问题。大概思路在遍历时先不去纠结它是啥,而是先把东西拿到,最后一个个猜它是啥。代码如下:

        [CommandMethod("qq")]//lesson4____dimontion
        public void asd()
        {
            Database db = HostApplicationServices.WorkingDatabase;
            Document doc = Application.DocumentManager.MdiActiveDocument;
            Editor ed = doc.Editor;
            using (Transaction trans = db.TransactionManager.StartTransaction())
            {
                TypedValue[] valu = new TypedValue[]
                {new TypedValue((int)DxfCode.LayoutName,"Model") };
                SelectionFilter ffff2 = new SelectionFilter(valu);
                PromptSelectionResult cmlp = ed.GetSelection(ffff2);
                SelectionSet cmlp1 = cmlp.Value;
                List<ObjectId> pc = new List<ObjectId>();// id
                foreach (ObjectId id1 in cmlp1.GetObjectIds())
                {
                    string typ = "";
                    Object mt = id1.GetObject(OpenMode.ForRead, false);
                    string[] ccc = mt.GetType().ToString().Split('.');
                    typ = ccc[3];
                    try
                    {
                        if (typ == "RotatedDimension")
                        { pc.Add(id1); }
                    }
                    catch { }
                }
                foreach (ObjectId id1 in pc)
                {
                    RotatedDimension rot=
                    (RotatedDimension)id1.GetObject(OpenMode.ForRead, false);
                    Application.ShowAlertDialog("尺寸1: " + rot.Measurement); //弹出提示
                }
                trans.Commit();
            }
        }

           此时运行不再报警。开始下一步导出信息到excel表格。那就需要添加和excel表格相关的引用。起初是将数据输出到office的excel,但是家里的电脑没正版OFFICE,CSDN也有不少C#操作EXCEL的文章,本次暂不做数据导出了。
